З’єднувальна деталь для склоочисника автомобіля

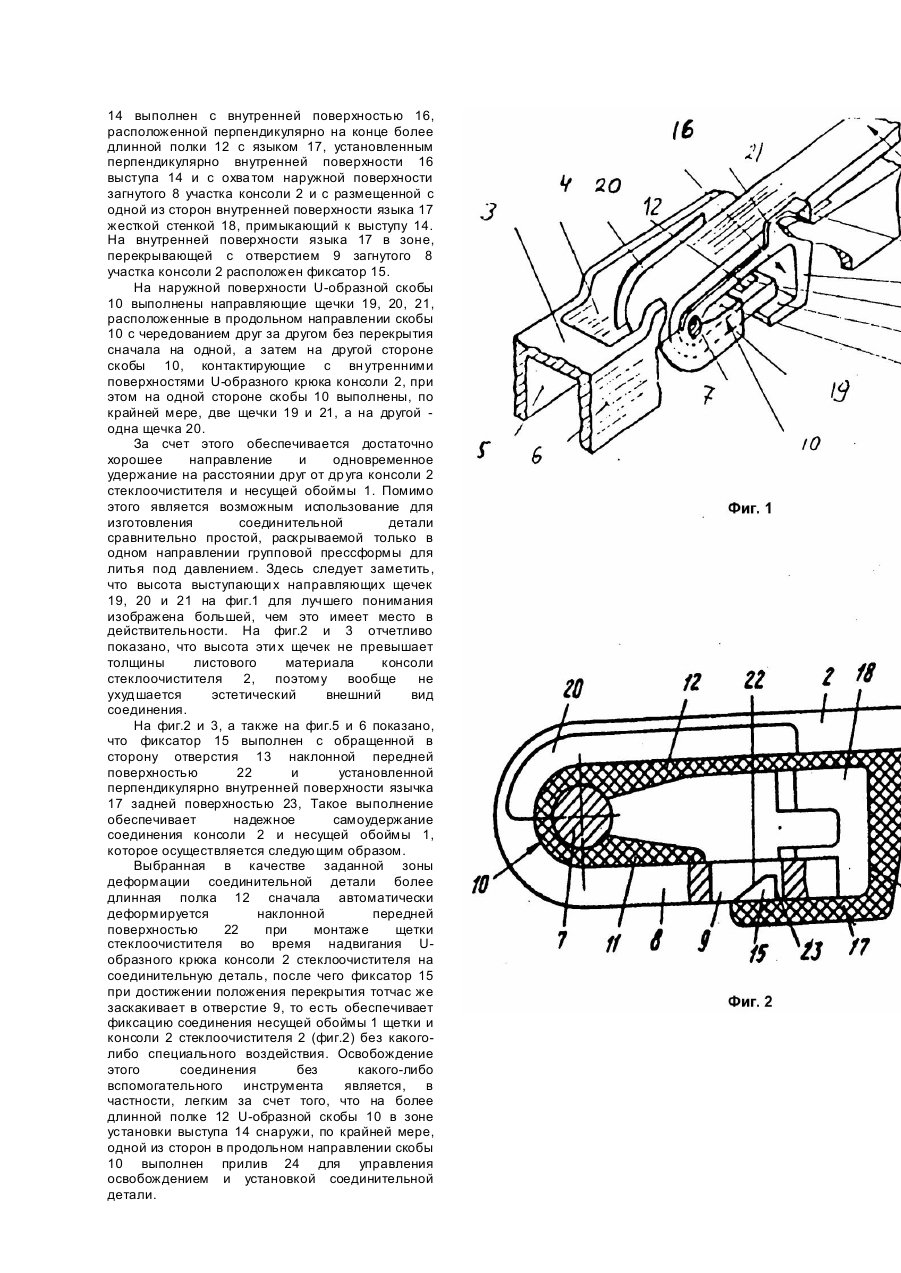

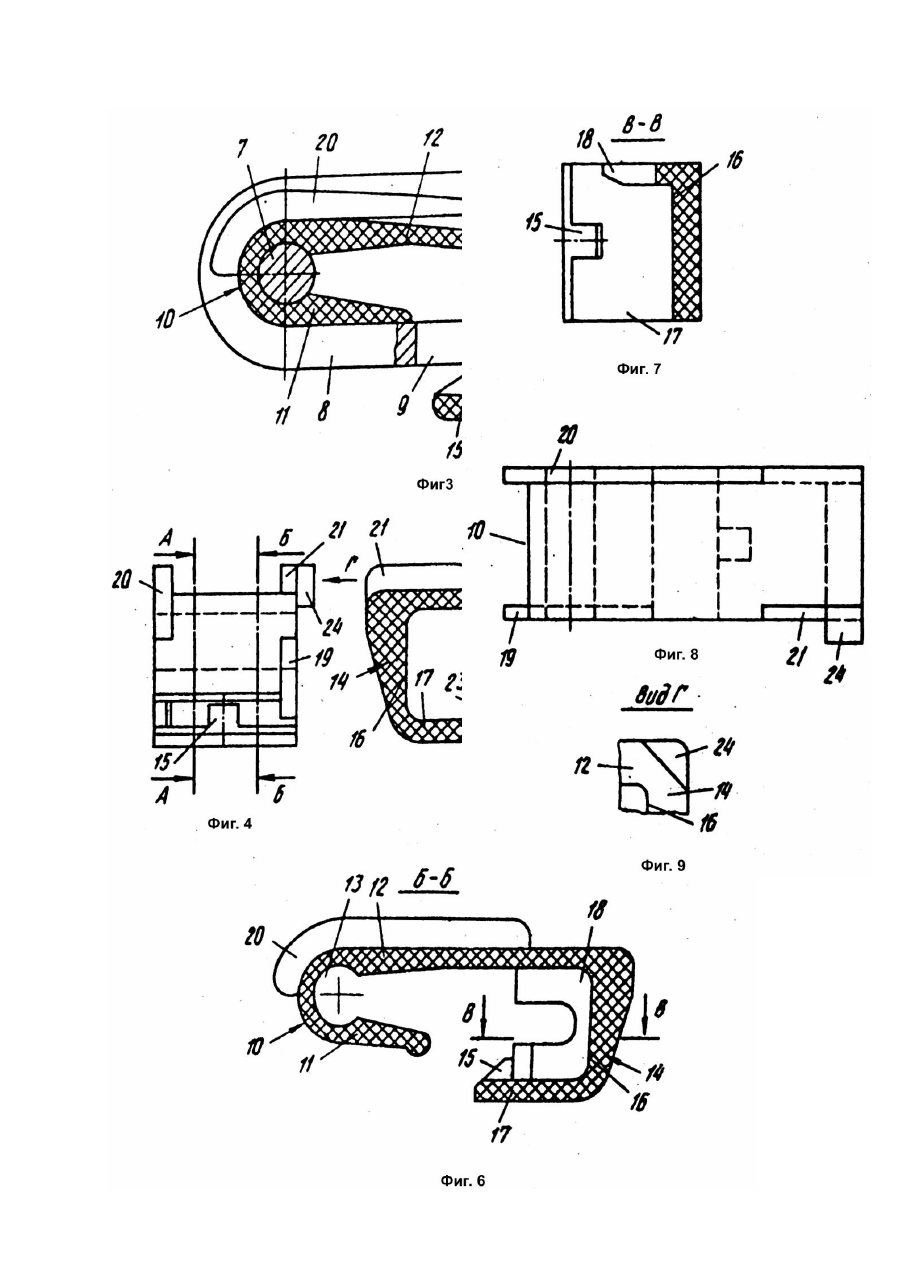

Изобретение относится к стеклоочистителям и может быть использовано, преимущественно, для соединения консоли стеклоочистителя, выполненной из углеродистой стали с нанесенным на поверхность антикоррозионным покрытием и на одном ее конце - в форме Uобразного крюка, с прямым и загнутым в сторону стекла и назад участками консоли и с отверстием в концевой зоне загнутого участка, и несущей обоймы щетки стеклоочистителя, выполненной из углеродистой стали с нанесенным на поверхность антикоррозионным покрытием и, по крайней мере, в центральной ее части - U-образной в поперечном сечении, с двумя параллельными боковыми стенками и с поперечной стенкой с окошком в центральной ее части и с осью, закрепленной поперек между боковых стенок несущей обоймы для охвата ее загнутым участком консоли. Известна соединительная деталь для стеклоочистителя автомобиля, содержащая выполненную из эластичной пластмассы Uобразную скобу с полками различной длины, контактирующими наружными поверхностями более длинной и более короткой полок, соответственно, с внутренними поверхностями прямого и загнутого участков консоли, с отверстием в зоне перемычки полок различной длины скобы, открытым внутрь ее для установки в нем оси несущей обоймы и с размещенным на конце более длинной полки в направлении к более короткой полке выступом с фиксатором. Она является сложной по форме, т.к. имеет двойную применяемость: ее используют для соединения с несущей обоймой щетки с консолями как с прямым свободным концом, так и с концом в форме U-образного крюка. Следующий недостаток проявляет себя в том. что и без того очень слабые фиксированные выступы соединительной детали при требующемся для замены щетки стеклоочистителя освобождении соединения между несущей обоймой щетки стеклоочистителя и консолью стеклоочистителя легко повреждаются, так как они выполнены в зонах поверхности соединительной детали, для которых возникают препятствия при их упругой деформации, по меньшей мере, в определенных положениях несущей обоймы щетки стеклоочистителя за счет боковых стенок этой обоймы. Задачей изобретения является облегчение условий монтажа, демонтажа и работы стеклоочистителя, упрощение конструкции соединительной детали. Поставленная задача решается за счет того, что в соединительной детали для стеклоочистителя автомобиля, содержащей выполненную из эластичной пластмассы Uобразную скобу с полками различной длины, контактирующими наружными поверхностями более длинной и более короткой полок, соответственно, с внутренними поверхностями прямого и загнутого участков консоли, с отверстием в зоне перемычки полок U-образной скобы, открытым внутрь ее для установки в нем оси несущей обоймы, и с размещенным на конце более длинной полки в направлении к более короткой полке выступом с фиксатором, выступ выполнен с внутренней поверхностью, расположенной перпендикулярно более длинной полке, с языком, установленным перпендикулярно внутренней поверхности выступа и с охватом наружной поверхности загнутого участка консоли и с размещенной с одной из сторон внутренней поверхности языка жесткой стенкой, примыкающей к выступу, а фиксатор расположен на внутреннейповерхности языка в зоне, перекрывающейся с отверстием загнутого участка консоли. Кроме того, на наружной поверхности Uобразной скобы выполнены направляющие щечки, расположенные в продольном направлении скобы с чередованием друг за другом без перекрытия сначала на одной, а затем на другой стороне скобы, контактирующие с внутренними поверхностями U-образного крюка консоли, при этом на одной стороне скобы выполнены, по крайней мере, две, а на другой - одна направляющие щечки. Причем фиксатор выполнен с обращенной в сторону отверстия в зоне перемычки полок Uобразной скобы наклонной передней поверхностью и с установленной перпендикулярно внутренней поверхности языка задней поверхностью. Также на более длинной полке U-образной скобы в зоне установки выступа снаружи, по крайней мере, одной из сторон в продольном направлении скобы выполнен прилив для управления установкой и освобождением соединительной детали. На фиг.1 показан частичный вид в перспективе с частичными вырывами примерного соединения консоли стеклоочистителя с несущей обоймой щетки стеклоочистителя при использовании соединительной детали; на фиг.2 - продольный разрез соединительной детали, входящей в крюкообразный конец консоли стеклоочистителя и изображенной в ее недеформированном основном состоянии; на фиг.3 - продольный разрез соединительной детали согласно фиг.2, где она показана в ее деформированном для освобождения фиксирующего соединения состоянии; на фиг.4 - вид спереди соединительной детали, показывающий конец выступа; на фиг.5 разрез А - А на фиг.4, на фиг.6 - разрез Б - Б на фиг.4 на фиг.7 - разрез В - В на фиг.6; на фиг.8 вид сверху соединительной детали; на фиг.9 - вид по стрелке Г на фиг.4. Стеклоочиститель содержит несущую обойму 1, U-образную в поперечном сечении, по крайней мере, в ее центральной части, шарнирно соединенную с возможностью поворота с консолью 2 стеклоочистителя и снабженную в ее поперечной стенке 3 окошком 4. Боковые стенки 5 и 6 несущей обоймы 1 установлены параллельно друг другу, и в этих боковых стенках 5 и 6 закреплена проходящая в поперечном направлении ось 7. Шарнирно соединенный с несущей обоймой 1 конец консоли 2 стеклоочистителя загнут в сторону стекла (не показано) и назад, так что консоль 2 стеклоочистителя имеет прямой и загнутый 8 участки с отверстием 9 в концевой зоне загнутого 8 участка консоли 2. Выполненная из эластичной пластмассы соединительная деталь (фиг.2) содержит Uобразную скобу 10 с более короткой полкой 11 и более длинной, полкой 12, а также открытое внутрь скобы 10 отверстие 13, принимающее закрепленную в несущей обойме 1 ось 7, и размещенный на конце более длинной полки 12 в направлении к более короткой полке 11 выступ 14 с фиксатором 15, входящим в отверстие 9 консоли 2 снизу, то есть со стороны стекла, и тем самым обеспечивающим фиксацию соединения. Выступ 14 выполнен с внутренней поверхностью 16, расположенной перпендикулярно на конце более длинной полки 12 с языком 17, установленным перпендикулярно внутренней поверхности 16 выступа 14 и с охва том наружной поверхности загнутого 8 участка консоли 2 и с размещенной с одной из сторон внутренней поверхности языка 17 жесткой стенкой 18, примыкающий к выступу 14. На внутренней поверхности языка 17 в зоне, перекрывающей с отверстием 9 загнутого 8 участка консоли 2 расположен фиксатор 15. На наружной поверхности U-образной скобы 10 выполнены направляющие щечки 19, 20, 21, расположенные в продольном направлении скобы 10 с чередованием друг за другом без перекрытия сначала на одной, а затем на другой стороне скобы 10, контактирующие с вн утренними поверхностями U-образного крюка консоли 2, при этом на одной стороне скобы 10 выполнены, по крайней мере, две щечки 19 и 21, а на другой одна щечка 20. За счет этого обеспечивается достаточно хорошее направление и одновременное удержание на расстоянии друг от др уга консоли 2 стеклоочистителя и несущей обоймы 1. Помимо этого является возможным использование для изготовления соединительной детали сравнительно простой, раскрываемой только в одном направлении групповой прессформы для литья под давлением. Здесь следует заметить, что высота выступающи х направляющих щечек 19, 20 и 21 на фиг.1 для лучшего понимания изображена большей, чем это имеет место в действительности. На фиг.2 и 3 отчетливо показано, что высота эти х щечек не превышает толщины листового материала консоли стеклоочистителя 2, поэтому вообще не ухудшается эстетический внешний вид соединения. На фиг.2 и 3, а также на фиг.5 и 6 показано, что фиксатор 15 выполнен с обращенной в сторону отверстия 13 наклонной передней поверхностью 22 и установленной перпендикулярно внутренней поверхности язычка 17 задней поверхностью 23, Такое выполнение обеспечивает надежное самоудержание соединения консоли 2 и несущей обоймы 1, которое осуществляется следующим образом. Выбранная в качестве заданной зоны деформации соединительной детали более длинная полка 12 сначала автоматически деформируется наклонной передней поверхностью 22 при монтаже щетки стеклоочистителя во время надвигания Uобразного крюка консоли 2 стеклоочистителя на соединительную деталь, после чего фиксатор 15 при достижении положения перекрытия тотчас же заскакивает в отверстие 9, то есть обеспечивает фиксацию соединения несущей обоймы 1 щетки и консоли 2 стеклоочистителя 2 (фиг.2) без какоголибо специального воздействия. Освобождение этого соединения без какого-либо вспомогательного инструмента является, в частности, легким за счет того, что на более длинной полке 12 U-образной скобы 10 в зоне установки выступа 14 снаружи, по крайней мере, одной из сторон в продольном направлении скобы 10 выполнен прилив 24 для управления освобождением и установкой соединительной детали.
