Консоль склоочисника для автомобілів

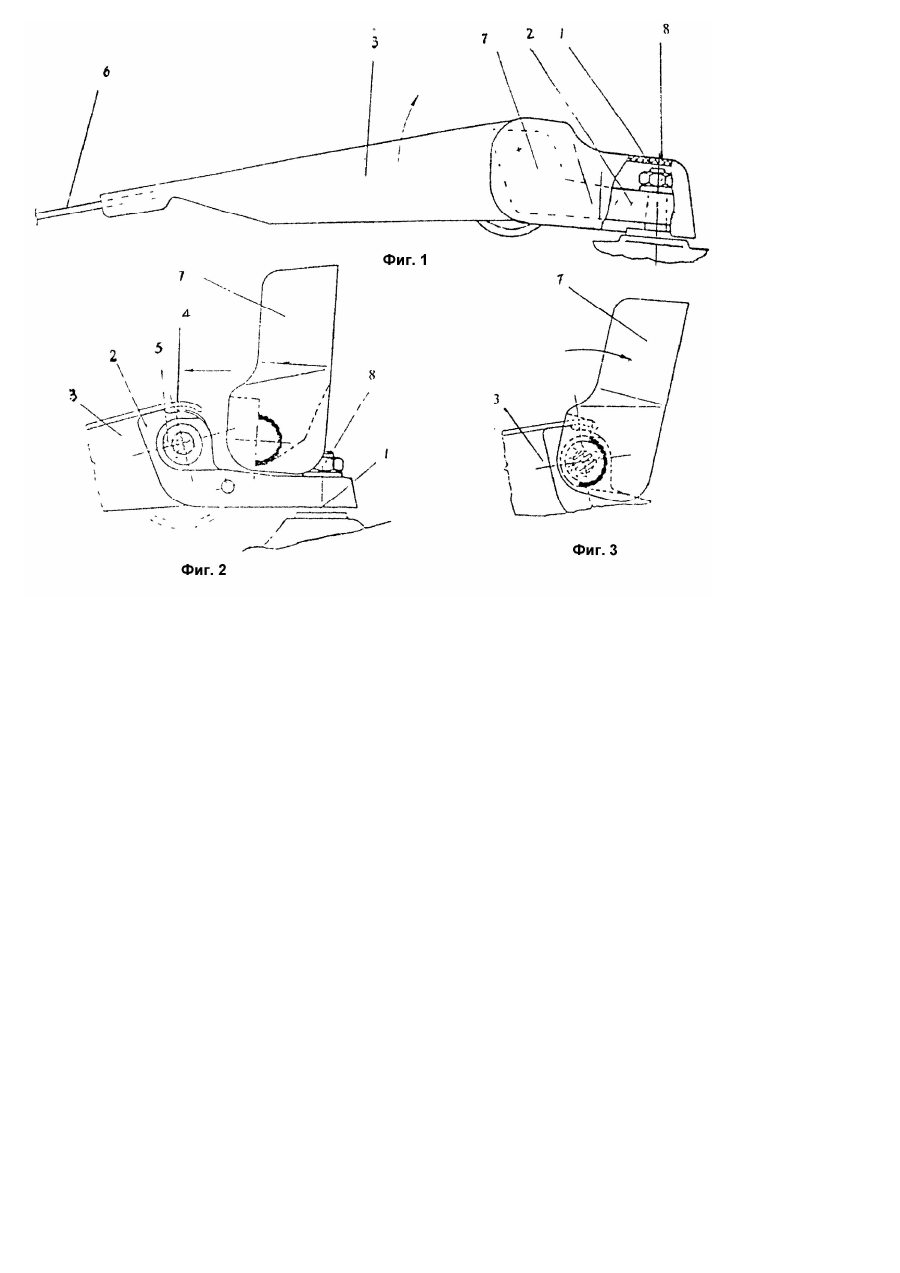

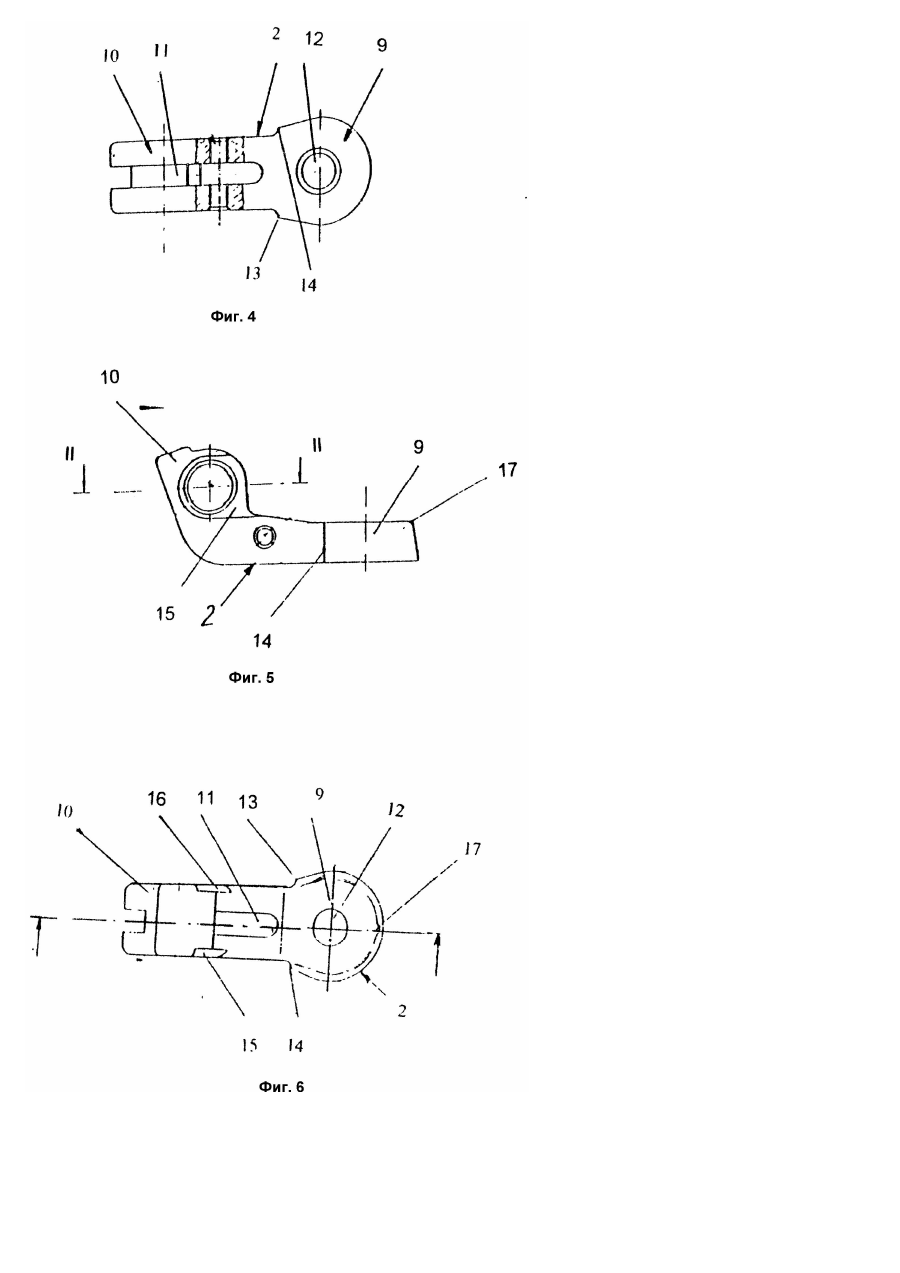

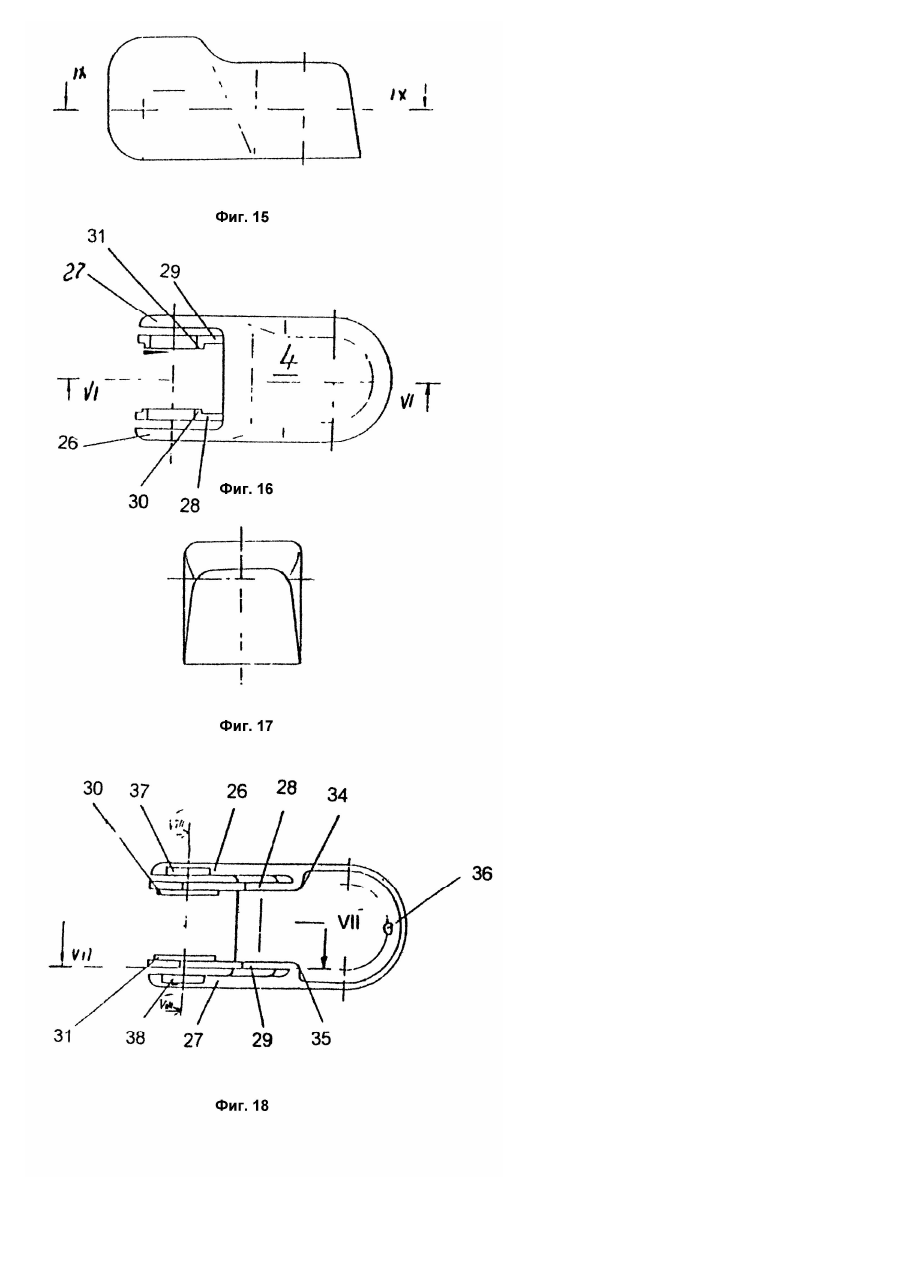

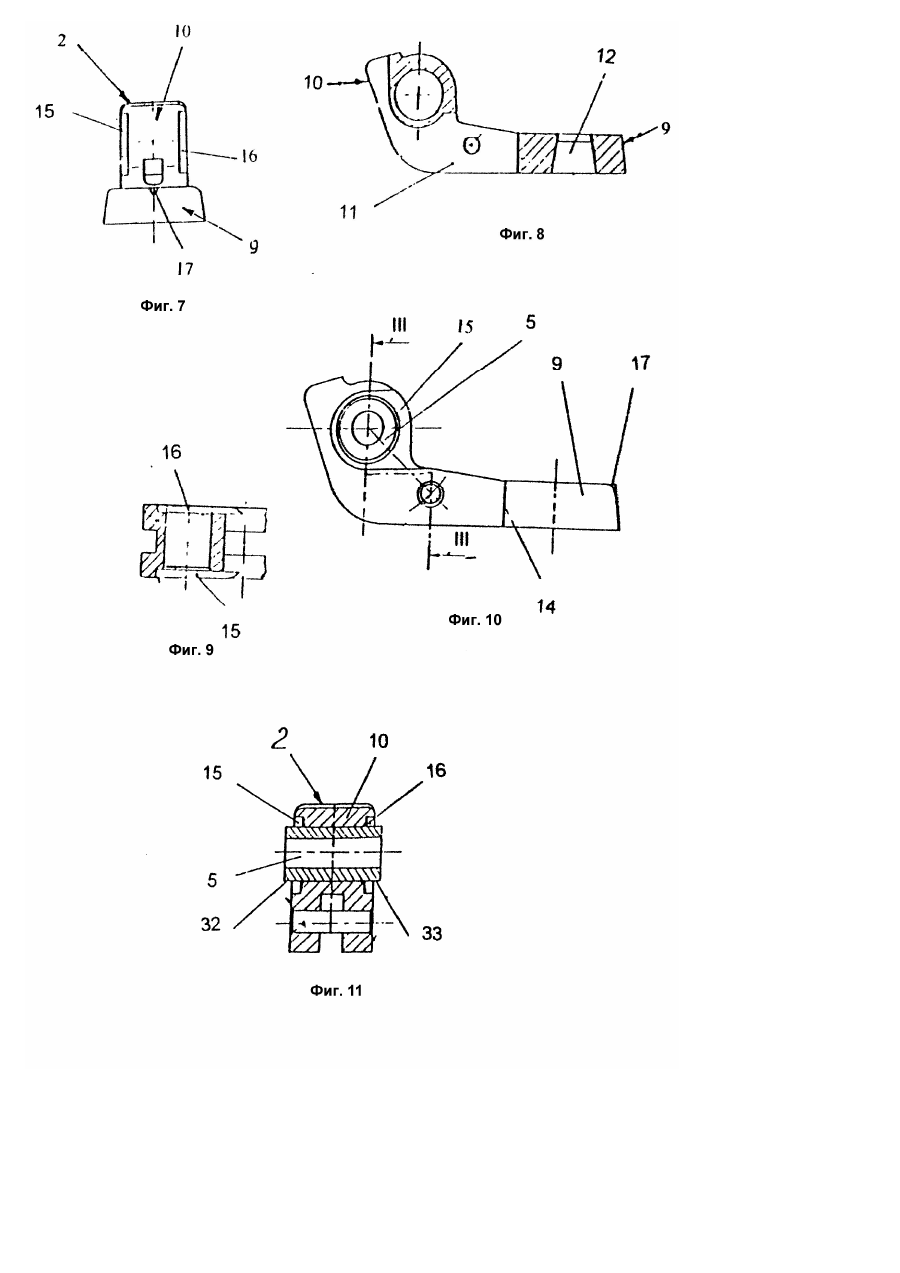

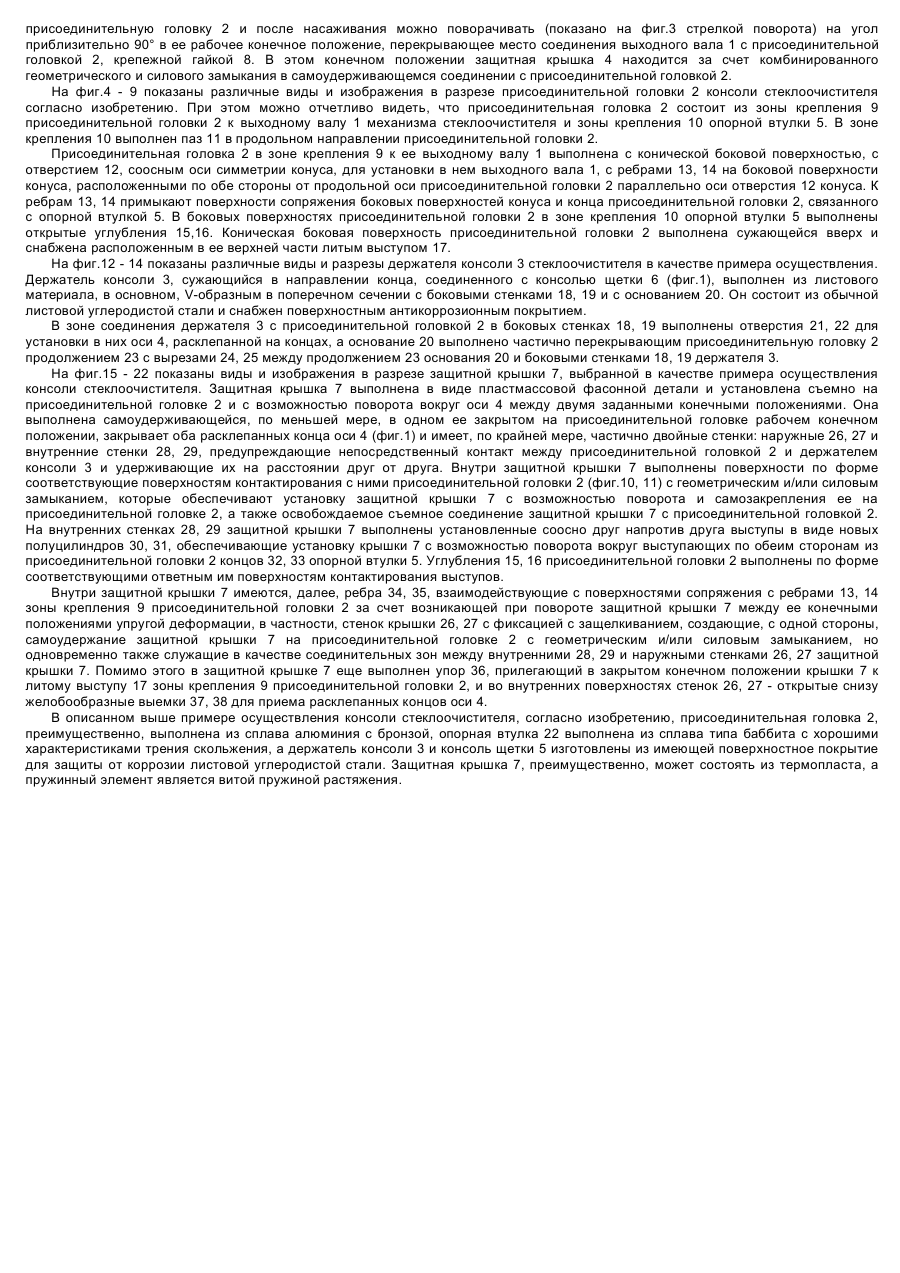

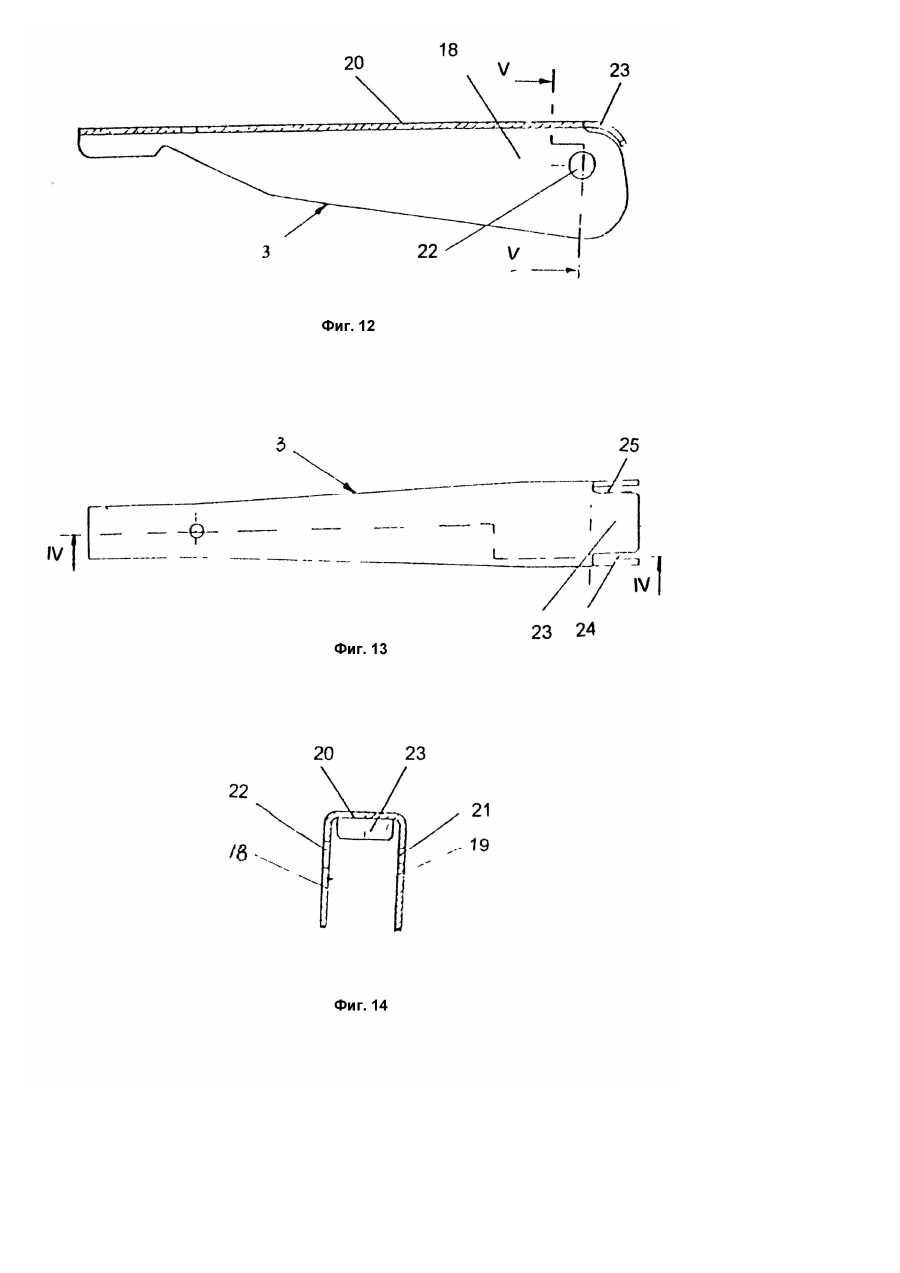

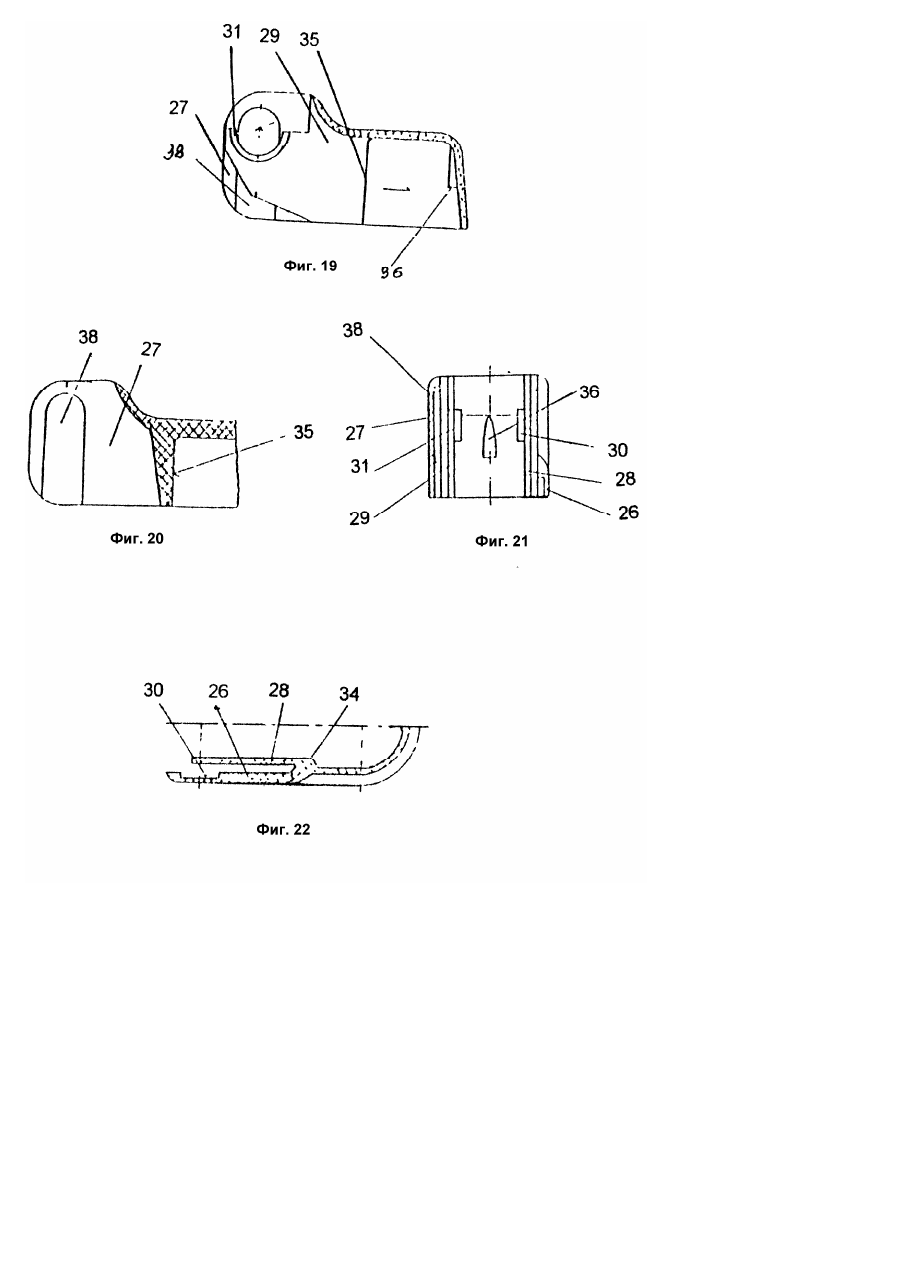

Изобретение относится к стеклоочистителям для автомобилей. Известна консоль стеклоочистителя для автомобилей, содержащая присоединительную головку, закрепленную неподвижно на выходном валу механизма стеклоочистителя с запрессованной в ней опорной втулкой, держатель консоли, связанный шарнирно одним концом с присоединительной головкой посредством расклепанной на концах оси, установленной перпендикулярно выходному валу в опорной втулке, а другим концом - с консолью щетки стеклоочистителя, защитную крышку, выполненную из пластмассы и установленную на присоединительной головке с охватом расклепанных концов оси и с возможностью ее открытия для доступа в зону крепления присоединительной головки к выходному валу механизма стеклоочистителя, и предварительно напряженный элемент, размещенный между присоединительной головкой и держателем консоли. Недостатком известного технического решения является наличие контакта между поверхностями присоединительной головки и держателем консоли, что может привести к нарушению антикоррозионного покрытия держателя консоли. Недостатком известной консоли является также то, что защитная крышка выполнена откидной, а не съемной, что не обеспечивает удобного доступа в зону крепления присоединительной головки к выходному валу механизма стеклоочистителя. Технической задачей предложенного технического решения является упрощение монтажа и улучшение условий работы консоли стеклоочистителя. Техническая задача достигается тем, что в известной консоли стеклоочистителя для автомобилей, содержащей присоединительную головку, закрепленную неподвижно на выходном валу механизма стеклоочистителя с запрессованной в ней опорной втулкой, держатель консоли, связанный шарнирно одним концом с присоединительной головкой посредством расклепанной на концах оси, установленной перпендикулярно выходному валу в опорной втулке, и другим концом - с консолью щетки, стеклоочистителя, защитную крышку, выполненную из пластмассы и установленную на присоединительной головке с охватом расклепанных концов оси и с возможностью ее открытия для доступа в зону крепления присоединительной головки к выходному валу механизма стеклоочистителя, и предварительно напряженный пружинный элемент, размещенный между присоединительной головкой и держателем консоли, согласно изобретению защитная крышка установлена на присоединительной головке съемно и возможностью поворота ее вокруг оси между двумя заданными конечными положениями, при этом защитная крышка выполнена в виде фасонной детали, по крайней мере, с частично двойными стенками, которые состоят из наружной стенки, закрывающий один из расклепанных концов оси, и внутренней стенки, установленной между присоединительной головкой и связанным с ней концом держателя консоли, и с поверхностями внутри крышки, по форме соответствующими поверхностям контактирования с ними присоединительной головкой с геометрическим и/или силовым замыканием их между собой. Кроме того, на внутренних стенках защитной крышки выполнены установленные соосно друг напротив друга выступы в виде полых полуцилиндров, взаимодействующих внутренними боковыми поверхностями с боковой поверхностью опорной втулки, а присоединительная головка выполнена с углублениями на боковой поверхности, по форме соответствующими ответным им поверхностям контактирования выступов. Причем присоединительная головка выполнена на одном конце, в зоне крепления опорной втулки, с пазом в продольном направлении присоединительной головки и на другом конце, в зоне крепления присоединительной головки к выходному валу, преимущественно с конической боковой поверхностью, с отверстием, соосным оси симметрии конуса, для установки в нем выходного вала, с ребрами на боковой поверхности конуса, расположенными по обе стороны от продольной оси присоединительной головки параллельно оси отверстия конуса, и с примыкающими к ребрам поверхностями сопряжения боковых поверхностей конуса и конца присоединительной головки, связанного с опорной втулкой, при этом защитная крышка в зоне соединения наружной и внутренней стенок выполнена с поверхностями и с ребрами, соответствующими ответным им поверхностям сопряжения с ребрами присоединительной головки. А также присоединительная головка в зоне крепления ее к выходному валу выполнена с конической боковой поверхностью, сужающейся кверху, с расположенным в ее верхней части литым выступом, а защитная крышка выполнена с упором, взаимодействующим с выступом в закрытом положении крышки. При этом во внутренних сторонах наружных стенок защитной крышки выполнены желобообразные выемки, открытые снизу для приема расклепанных концов оси, расположенной в опорной втулке. Кроме того, держатель консоли выполнен из листового материала, сужающимся в направлении конца, связанного с консолью щетки, в основном, в поперечном сечении V-образной формы с боковыми стенками и основанием, при этом в зоне соединения держателя с присоединительной головкой в боковых стенках выполнены отверстия для установки в них оси, расклепанной на концах, а основание выполнено с частично перекрывающим присоединительную головку продолжением, с вырезами в нем между продолжением основания с боковыми стенками держателя для установки внутренних стенок защитной крышки в открытом положении крышки. Причем присоединительная головка выполнена, преимущественно, из сплава алюминия с бронзой, опорная втулка выполнена из сплава (типа баббита) с хорошими характеристиками трения скольжения, держатель консоли и консоль щетки выполнены из углеродистой стали с нанесением на поверхность антикоррозионным покрытием, а пружинный элемент выполнен в виде витой пружины растяжения. На фиг.1 показан частичный вид с вырезами и обрывами консоли стеклоочистителя согласно изобретению; на фиг.2 -разрез части консоли стеклоочистителя, на котором показана защитная крышка во время процесса насаживания; на фиг.3 -аналогичный фиг.2 разрез, на котором защитная крышка находится в ее открытом конечном положении; на фиг.4 - вид снизу присоединительной головки, частично в разрезе; на фиг.5 - вид сбоку присоединительной головки; на фиг.6 - вид сверху присоединительной головки; на фиг.7 - вид спереди присоединительной головки, если смотреть со стороны ее зоны крепления; на фиг.8 - разрез присоединительной головки вдоль плоскости I - I согласно фиг.6; на фиг.9 - разрез присоединительной головки вдоль плоскости II - II согласно фиг.5; на фиг.10 - вид сбоку смонтированной присоединительной головки, снабженной запрессованной опорной втулкой и удерживающим пружину штифтом; на фиг.11 - разрез присоединительной головки вдоль плоскости III - III согласно фиг.10; на фиг.12 - изображение держателя консоли стеклоочистителя и в разрезе вдоль линии плоскостей IV - IV, вычерченной на фиг.13; на фиг.13 вид сверху держателя консоли; на фиг.14 - разрез держателя консоли вдоль плоскости V - V согласно фиг.12; на фиг.15 - вид сбоку защитной крышки консоли стеклоочистителя; на фиг.16 - вид сверху защитной крышки; на фиг.17 - вид спереди защитной крышки; на фиг.18 - вид снизу защитной крышки; на фиг.19 - разрез защитной крышки вдоль плоскости VI - VI, показанной на фиг.16; на фиг.20 разрез защитной крышки вдоль плоскости VII согласно фиг.18; на фиг.21 - изображение защитной крышки в разрезе вдоль плоскости VIII - VIII, проходящей перпендикулярно продольному направлению крышки, на фиг.18; на фиг.22 - разрез защитной крышки вдоль плоскости IX - IX согласно фиг.15. На фиг.1 показано, что консоль стеклоочистителя содержит закрепленную неподвижно на выходном валу 1 механизма стеклоочистителя присоединительную головку 2, держатель консоли 3, шарнирно присоединенный с ограниченной возможностью поворота вокруг оси 4, установленной перпендикулярно выходному валу 1 в опорной втулке 5 и расклепанной на обоих концах. Опорная втулка 5 запрессована в присоединительную головку 2. Консоль щетки 6 закреплена на свободном конце держателя консоли 3. Защитная крышка 7, закрывающая присоединительную головку 2, выполнена откидной для свободного доступа к крепежной гайке 8, обеспечивающей неподвижное соединение между выходным валом 1 и присоединительной головкой 2. Предварительно напряженный пружинный элемент, соединяющий присоединительную головку 2 с держателем консоли 3 на чертежах не показан. Защитная крышка 7 выполнена из пластмассы таким образом, что с целью монтажа ее можно насаживать (показано на фиг.2) на присоединительную головку 2 и после насаживания можно поворачивать (показано на фиг.3 стрелкой поворота) на угол приблизительно 90° в ее рабочее конечное положение, перекрывающее место соединения выходного вала 1 с присоединительной головкой 2, крепежной гайкой 8. В этом конечном положении защитная крышка 4 находится за счет комбинированного геометрического и силового замыкания в самоудерживающемся соединении с присоединительной головкой 2. На фиг.4 - 9 показаны различные виды и изображения в разрезе присоединительной головки 2 консоли стеклоочистителя согласно изобретению. При этом можно отчетливо видеть, что присоединительная головка 2 состоит из зоны крепления 9 присоединительной головки 2 к выходному валу 1 механизма стеклоочистителя и зоны крепления 10 опорной втулки 5. В зоне крепления 10 выполнен паз 11 в продольном направлении присоединительной головки 2. Присоединительная головка 2 в зоне крепления 9 к ее выходному валу 1 выполнена с конической боковой поверхностью, с отверстием 12, соосным оси симметрии конуса, для установки в нем выходного вала 1, с ребрами 13, 14 на боковой поверхности конуса, расположенными по обе стороны от продольной оси присоединительной головки 2 параллельно оси отверстия 12 конуса. К ребрам 13, 14 примыкают поверхности сопряжения боковых поверхностей конуса и конца присоединительной головки 2, связанного с опорной втулкой 5. В боковых поверхностях присоединительной головки 2 в зоне крепления 10 опорной втулки 5 выполнены открытые углубления 15,16. Коническая боковая поверхность присоединительной головки 2 выполнена сужающейся вверх и снабжена расположенным в ее верхней части литым выступом 17. На фиг.12 - 14 показаны различные виды и разрезы держателя консоли 3 стеклоочистителя в качестве примера осуществления. Держатель консоли 3, сужающийся в направлении конца, соединенного с консолью щетки 6 (фиг.1), выполнен из листового материала, в основном, V-образным в поперечном сечении с боковыми стенками 18, 19 и с основанием 20. Он состоит из обычной листовой углеродистой стали и снабжен поверхностным антикоррозионным покрытием. В зоне соединения держателя 3 с присоединительной головкой 2 в боковых стенках 18, 19 выполнены отверстия 21, 22 для установки в них оси 4, расклепанной на концах, а основание 20 выполнено частично перекрывающим присоединительную головку 2 продолжением 23 с вырезами 24, 25 между продолжением 23 основания 20 и боковыми стенками 18, 19 держателя 3. На фиг.15 - 22 показаны виды и изображения в разрезе защитной крышки 7, выбранной в качестве примера осуществления консоли стеклоочистителя. Защитная крышка 7 выполнена в виде пластмассовой фасонной детали и установлена съемно на присоединительной головке 2 и с возможностью поворота вокруг оси 4 между двумя заданными конечными положениями. Она выполнена самоудерживающейся, по меньшей мере, в одном ее закрытом на присоединительной головке рабочем конечном положении, закрывает оба расклепанных конца оси 4 (фиг.1) и имеет, по крайней мере, частично двойные стенки: наружные 26, 27 и внутренние стенки 28, 29, предупреждающие непосредственный контакт между присоединительной головкой 2 и держателем консоли 3 и удерживающие их на расстоянии друг от друга. Внутри защитной крышки 7 выполнены поверхности по форме соответствующие поверхностям контактирования с ними присоединительной головки 2 (фиг.10, 11) с геометрическим и/или силовым замыканием, которые обеспечивают установку защитной крышки 7 с возможностью поворота и самозакрепления ее на присоединительной головке 2, а также освобождаемое съемное соединение защитной крышки 7 с присоединительной головкой 2. На внутренних стенках 28, 29 защитной крышки 7 выполнены установленные соосно друг напротив друга выступы в виде новых полуцилиндров 30, 31, обеспечивающие установку крышки 7 с возможностью поворота вокруг выступающих по обеим сторонам из присоединительной головки 2 концов 32, 33 опорной втулки 5. Углубления 15, 16 присоединительной головки 2 выполнены по форме соответствующими ответным им поверхностям контактирования выступов. Внутри защитной крышки 7 имеются, далее, ребра 34, 35, взаимодействующие с поверхностями сопряжения с ребрами 13, 14 зоны крепления 9 присоединительной головки 2 за счет возникающей при повороте защитной крышки 7 между ее конечными положениями упругой деформации, в частности, стенок крышки 26, 27 с фиксацией с защелкиванием, создающие, с одной стороны, самоудержание защитной крышки 7 на присоединительной головке 2 с геометрическим и/или силовым замыканием, но одновременно также служащие в качестве соединительных зон между внутренними 28, 29 и наружными стенками 26, 27 защитной крышки 7. Помимо этого в защитной крышке 7 еще выполнен упор 36, прилегающий в закрытом конечном положении крышки 7 к литому выступу 17 зоны крепления 9 присоединительной головки 2, и во внутренних поверхностях стенок 26, 27 - открытые снизу желобообразные выемки 37, 38 для приема расклепанных концов оси 4. В описанном выше примере осуществления консоли стеклоочистителя, согласно изобретению, присоединительная головка 2, преимущественно, выполнена из сплава алюминия с бронзой, опорная втулка 22 выполнена из сплава типа баббитас хорошими характеристиками трения скольжения, а держатель консоли 3 и консоль щетки 5 изготовлены из имеющей поверхностное покрытие для защиты от коррозии листовой углеродистой стали. Защитная крышка 7, преимущественно, может состоять из термопласта, а пружинный элемент является витой пружиной растяжения.
