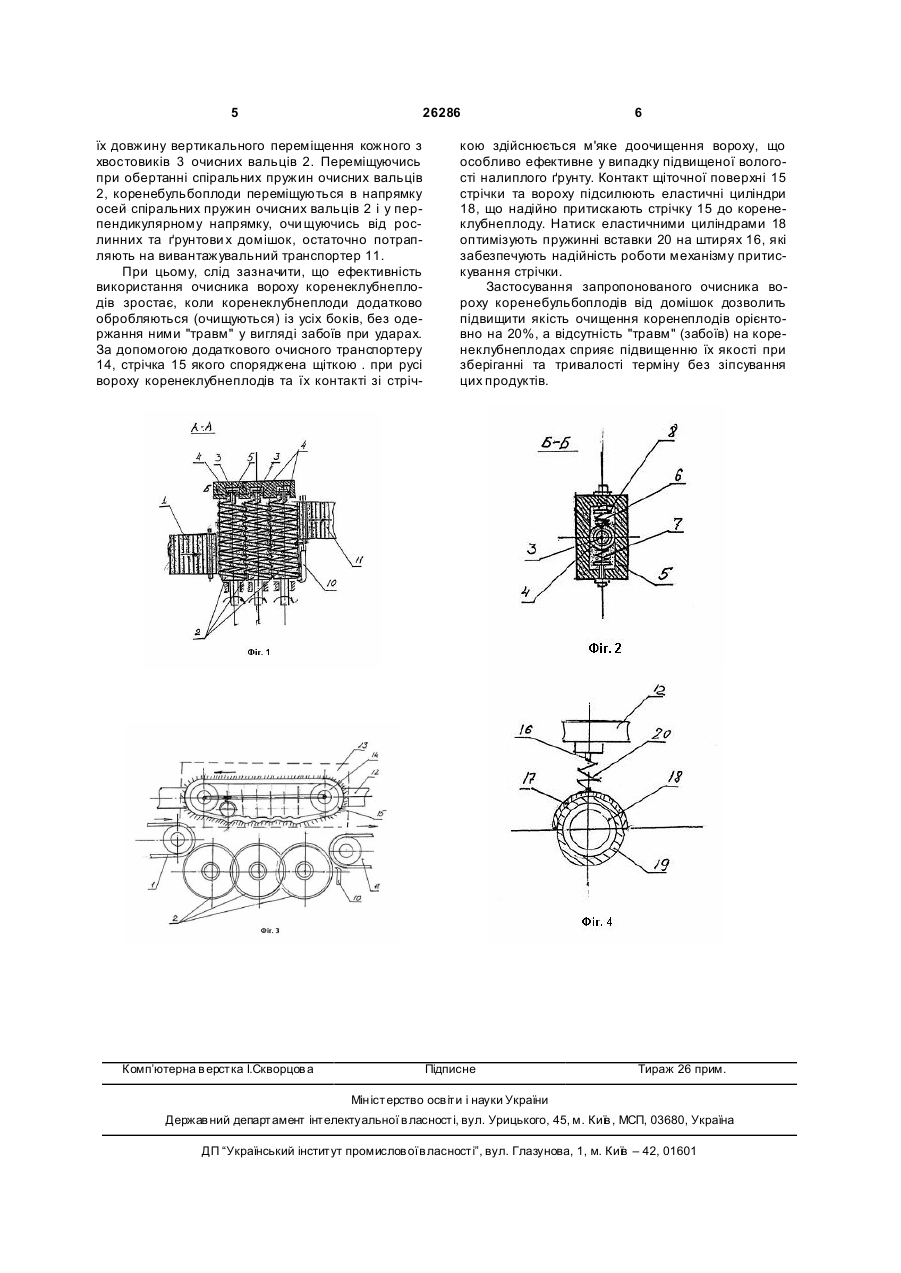

Очисник вороху коренебульбоплодів від домішок

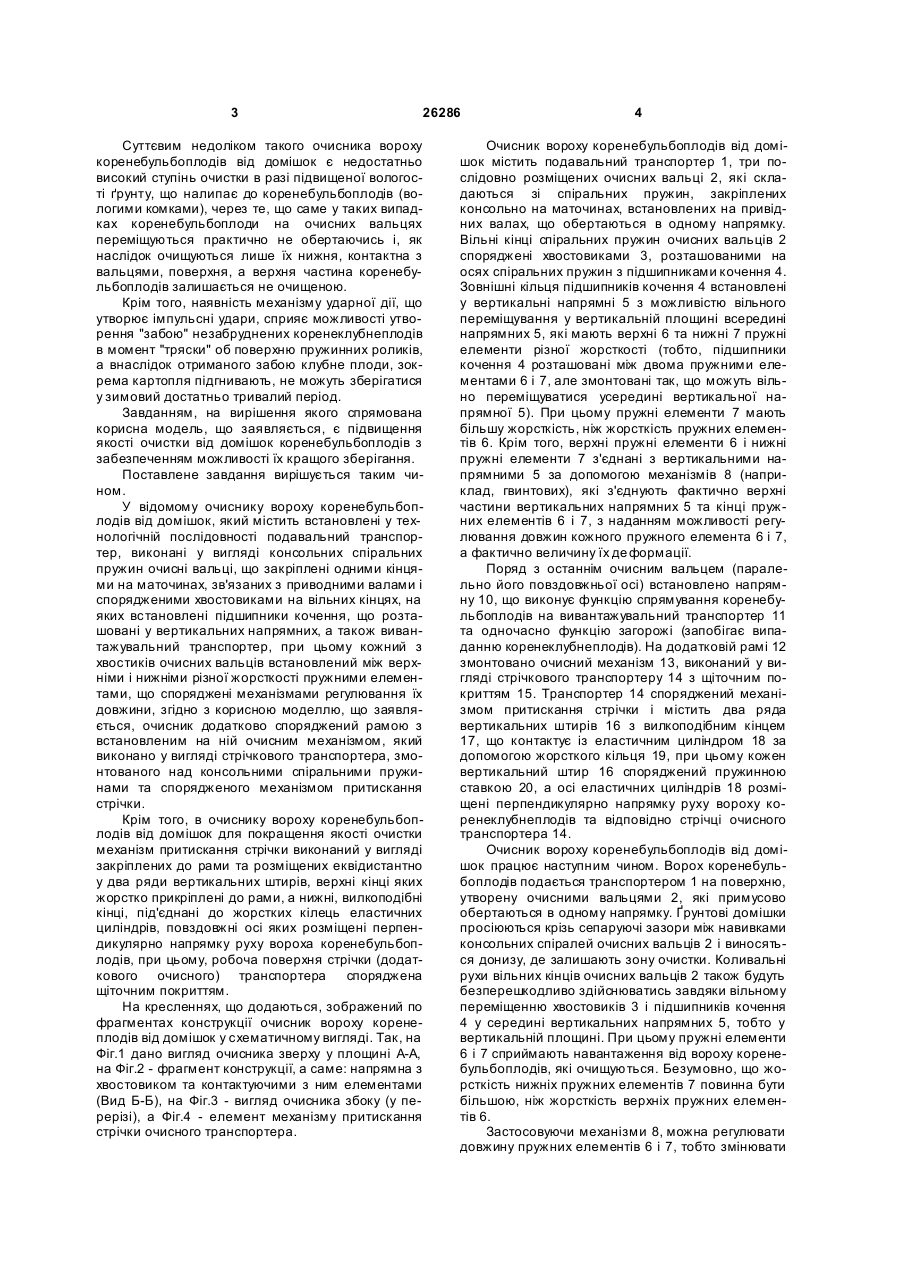

1. Очисник вороху коренебульбоплодів від домішок, який містить встановлені у технологічній послідовності подавальний транспортер, виконані у ви гляді консольних спіральних пружин очисні вальці, що закріплені одними кінцями на маточинах, зв'язаних з привідними валами і спорядженими хвостовиками на вільних кінцях, на яких встановлені підшипники кочення, що розташовані у вертикальних напрямних, а також вивантажувальний транспортер, при цьому кожний з хвостиків встановлений між верхніми і нижніми різної жорсткості пружними елементами, що споряджені меха 3 26286 Суттєвим недоліком такого очисника вороху коренебульбоплодів від домішок є недостатньо високий ступінь очистки в разі підвищеної вологості ґрунту, що налипає до коренебульбоплодів (вологими комками), через те, що саме у таких випадках коренебульбоплоди на очисних вальцях переміщуються практично не обертаючись і, як наслідок очищуються лише їх нижня, контактна з вальцями, поверхня, а верхня частина коренебульбоплодів залишається не очищеною. Крім того, наявність механізму ударної дії, що утворює імпульсні удари, сприяє можливості утворення "забою" незабруднених коренеклубнеплодів в момент "тряски" об поверхню пружинних роликів, а внаслідок отриманого забою клубне плоди, зокрема картопля підгнивають, не можуть зберігатися у зимовий достатньо тривалий період. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є підвищення якості очистки від домішок коренебульбоплодів з забезпеченням можливості їх кращого зберігання. Поставлене завдання вирішується таким чином. У відомому очиснику вороху коренебульбоплодів від домішок, який містить встановлені у технологічній послідовності подавальний транспортер, виконані у вигляді консольних спіральних пружин очисні вальці, що закріплені одними кінцями на маточинах, зв'язаних з приводними валами і спорядженими хвостовиками на вільних кінцях, на яких встановлені підшипники кочення, що розташовані у вертикальних напрямних, а також вивантажувальний транспортер, при цьому кожний з хвостиків очисних вальців встановлений між верхніми і нижніми різної жорсткості пружними елементами, що споряджені механізмами регулювання їх довжини, згідно з корисною моделлю, що заявляється, очисник додатково споряджений рамою з встановленим на ній очисним механізмом, який виконано у вигляді стрічкового транспортера, змонтованого над консольними спіральними пружинами та спорядженого механізмом притискання стрічки. Крім того, в очиснику вороху коренебульбоплодів від домішок для покращення якості очистки механізм притискання стрічки виконаний у вигляді закріплених до рами та розміщених еквідистантно у два ряди вертикальних штирів, верхні кінці яких жорстко прикріплені до рами, а нижні, вилкоподібні кінці, під'єднані до жорстких кілець еластичних циліндрів, повздовжні осі яких розміщені перпендикулярно напрямку руху вороха коренебульбоплодів, при цьому, робоча поверхня стрічки (додаткового очисного) транспортера споряджена щіточним покриттям. На кресленнях, що додаються, зображений по фрагментах конструкції очисник вороху коренеплодів від домішок у схематичному вигляді. Так, на Фіг.1 дано вигляд очисника зверху у площині А-А, на Фіг.2 - фрагмент конструкції, а саме: напрямна з хвостовиком та контактуючими з ним елементами (Вид Б-Б), на Фіг.3 - вигляд очисника збоку (у перерізі), а Фіг.4 - елемент механізму притискання стрічки очисного транспортера. 4 Очисник вороху коренебульбоплодів від домішок містить подавальний транспортер 1, три послідовно розміщених очисних вальці 2, які складаються зі спіральних пружин, закріплених консольно на маточинах, встановлених на привідних валах, що обертаються в одному напрямку. Вільні кінці спіральних пружин очисних вальців 2 споряджені хвостовиками 3, розташованими на осях спіральних пружин з підшипниками кочення 4. Зовнішні кільця підшипників кочення 4 встановлені у вертикальні напрямні 5 з можливістю вільного переміщування у вертикальній площині всередині напрямних 5, які мають верхні 6 та нижні 7 пружні елементи різної жорсткості (тобто, підшипники кочення 4 розташовані між двома пружними елементами 6 і 7, але змонтовані так, що можуть вільно переміщуватися усередині вертикальної напрямної 5). При цьому пружні елементи 7 мають більшу жорсткість, ніж жорсткість пружних елементів 6. Крім того, верхні пружні елементи 6 і нижні пружні елементи 7 з'єднані з вертикальними напрямними 5 за допомогою механізмів 8 (наприклад, гвинтових), які з'єднують фактично верхні частини вертикальних напрямних 5 та кінці пружних елементів 6 і 7, з наданням можливості регулювання довжин кожного пружного елемента 6 і 7, а фактично величину їх де формації. Поряд з останнім очисним вальцем (паралельно його повздовжньої осі) встановлено напрямну 10, що виконує функцію спрямування коренебульбоплодів на вивантажувальний транспортер 11 та одночасно функцію загорожі (запобігає випаданню коренеклубнеплодів). На додатковій рамі 12 змонтовано очисний механізм 13, виконаний у вигляді стрічкового транспортеру 14 з щіточним покриттям 15. Транспортер 14 споряджений механізмом притискання стрічки і містить два ряда вертикальних штирів 16 з вилкоподібним кінцем 17, що контактує із еластичним циліндром 18 за допомогою жорсткого кільця 19, при цьому кожен вертикальний штир 16 споряджений пружинною ставкою 20, а осі еластичних циліндрів 18 розміщені перпендикулярно напрямку руху вороху коренеклубнеплодів та відповідно стрічці очисного транспортера 14. Очисник вороху коренебульбоплодів від домішок працює наступним чином. Ворох коренебульбоплодів подається транспортером 1 на поверхню, утворену очисними вальцями 2, які примусово обертаються в одному напрямку. Ґрунтові домішки просіюються крізь сепаруючі зазори між навивками консольних спіралей очисних вальців 2 і виносяться донизу, де залишають зону очистки. Коливальні рухи вільних кінців очисних вальців 2 також будуть безперешкодливо здійснюватись завдяки вільному переміщенню хвостовиків 3 і підшипників кочення 4 у середині вертикальних напрямних 5, тобто у вертикальній площині. При цьому пружні елементи 6 і 7 сприймають навантаження від вороху коренебульбоплодів, які очищуються. Безумовно, що жорсткість нижніх пружних елементів 7 повинна бути більшою, ніж жорсткість верхніх пружних елементів 6. Застосовуючи механізми 8, можна регулювати довжину пружних елементів 6 і 7, тобто змінювати 5 26286 їх довжину вертикального переміщення кожного з хвостовиків 3 очисних вальців 2. Переміщуючись при обертанні спіральних пружин очисних вальців 2, коренебульбоплоди переміщуються в напрямку осей спіральних пружин очисних вальців 2 і у перпендикулярному напрямку, очи щуючись від рослинних та ґрунтови х домішок, остаточно потрапляють на вивантажувальний транспортер 11. При цьому, слід зазначити, що ефективність використання очисника вороху коренеклубнеплодів зростає, коли коренеклубнеплоди додатково обробляються (очищуються) із усіх боків, без одержання ними "травм" у вигляді забоїв при ударах. За допомогою додаткового очисного транспортеру 14, стрічка 15 якого споряджена щіткою . при русі вороху коренеклубнеплодів та їх контакті зі стріч Комп’ютерна в ерстка І.Скворцов а 6 кою здійснюється м'яке доочищення вороху, що особливо ефективне у випадку підвищеної вологості налиплого ґрунту. Контакт щіточної поверхні 15 стрічки та вороху підсилюють еластичні циліндри 18, що надійно притискають стрічку 15 до коренеклубнеплоду. Натиск еластичними циліндрами 18 оптимізують пружинні вставки 20 на штирях 16, які забезпечують надійність роботи механізму притискування стрічки. Застосування запропонованого очисника вороху коренебульбоплодів від домішок дозволить підвищити якість очищення коренеплодів орієнтовно на 20%, а відсутність "травм" (забоїв) на коренеклубнеплодах сприяє підвищенню їх якості при зберіганні та тривалості терміну без зіпсування цих продуктів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
