Стріла екскаватора

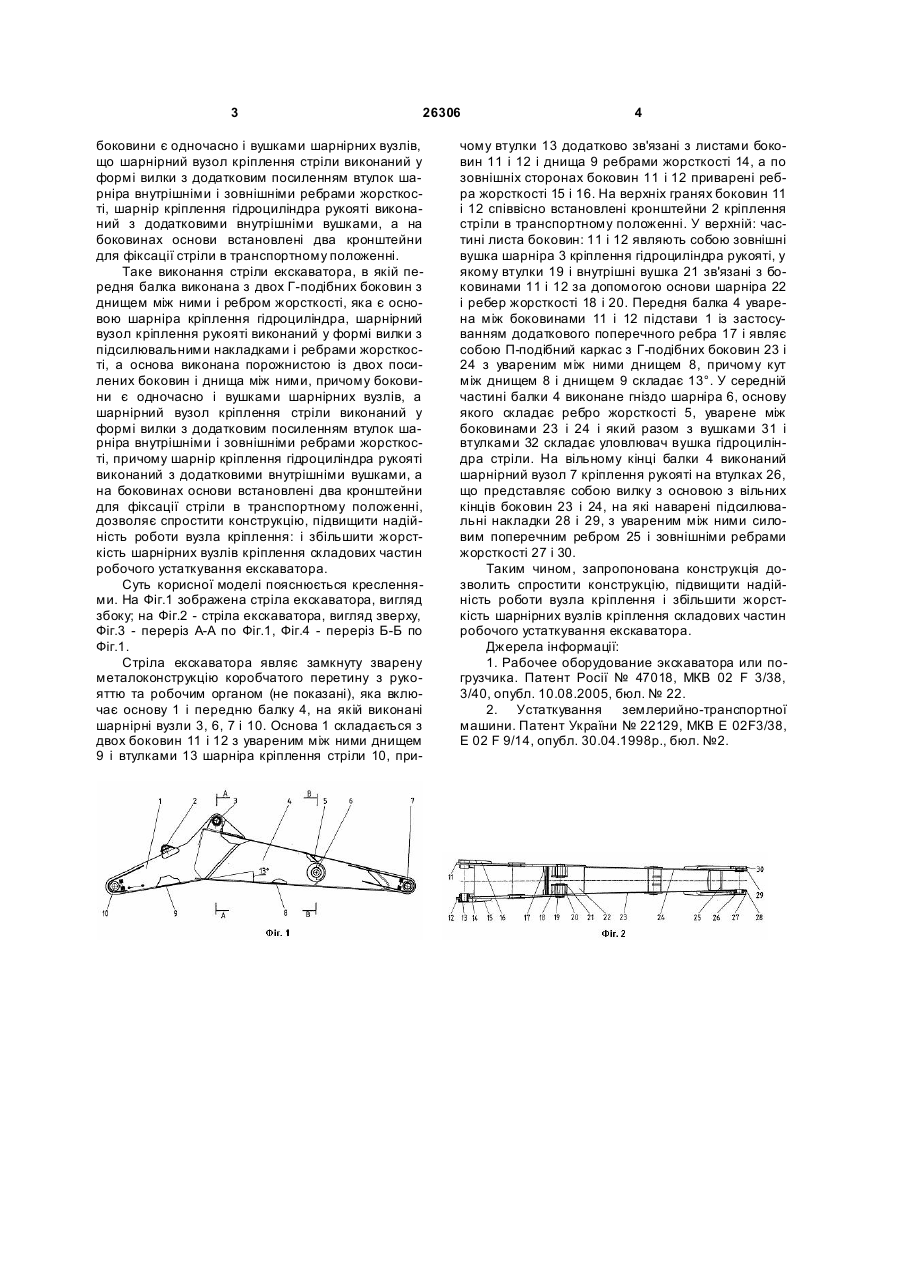

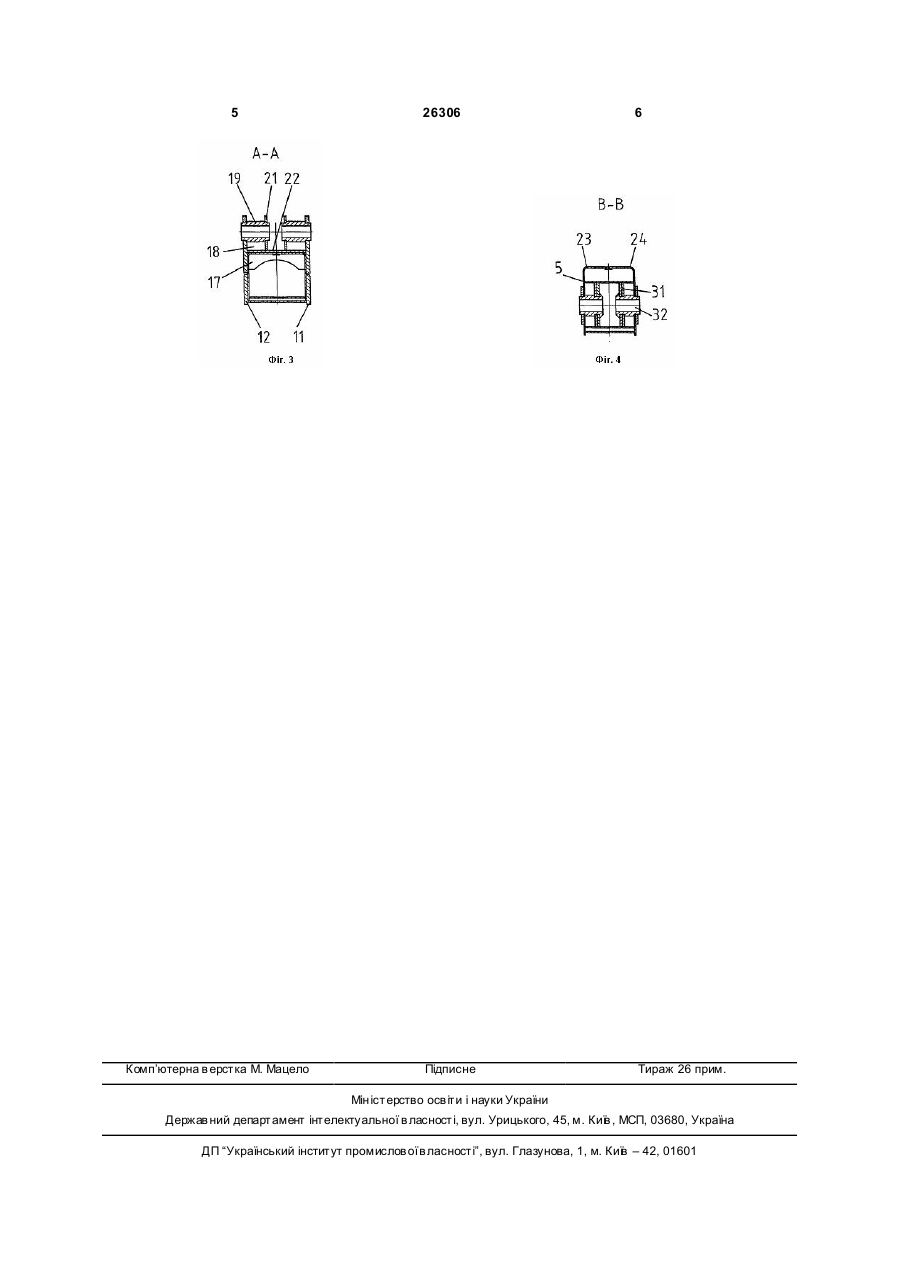

1. Стріла екскаватора, що містить металоконструкцію коробчастого перерізу з рукояттю та робочим органом, що складається з передньої балки і основи із шарнірними гніздами з можливістю приєднання гідроциліндрів і рукояті, вузол кріплення в вигляді двох втулок, яка відрізняється тим, що передня балка виконана з двох Г-подібних боковин із днищем між ними і ребром жорсткості, що є основою шарніра кріплення гідроциліндра. 2. Стріла за п. 1, яка відрізняється тим, що шарнірний вузол кріплення рукояті виконаний у формі 3 26306 боковини є одночасно і вушками шарнірних вузлів, що шарнірний вузол кріплення стріли виконаний у формі вилки з додатковим посиленням втулок шарніра внутрішніми і зовнішніми ребрами жорсткості, шарнір кріплення гідроциліндра рукояті виконаний з додатковими внутрішніми вушками, а на боковинах основи встановлені два кронштейни для фіксації стріли в транспортному положенні. Таке виконання стріли екскаватора, в якій передня балка виконана з двох Г-подібних боковин з днищем між ними і ребром жорсткості, яка є основою шарніра кріплення гідроциліндра, шарнірний вузол кріплення рукояті виконаний у формі вилки з підсилювальними накладками і ребрами жорсткості, а основа виконана порожнистою із двох посилених боковин і днища між ними, причому боковини є одночасно і вушками шарнірних вузлів, а шарнірний вузол кріплення стріли виконаний у формі вилки з додатковим посиленням втулок шарніра внутрішніми і зовнішніми ребрами жорсткості, причому шарнір кріплення гідроциліндра рукояті виконаний з додатковими внутрішніми вушками, а на боковинах основи встановлені два кронштейни для фіксації стріли в транспортному положенні, дозволяє спростити конструкцію, підвищити надійність роботи вузла кріплення: і збільшити жорсткість шарнірних вузлів кріплення складових частин робочого устаткування екскаватора. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображена стріла екскаватора, вигляд збоку; на Фіг.2 - стріла екскаватора, вигляд зверху, Фіг.3 - переріз А-А по Фіг.1, Фіг.4 - переріз Б-Б по Фіг.1. Стріла екскаватора являє замкнуту зварену металоконструкцію коробчатого перетину з рукояттю та робочим органом (не показані), яка включає основу 1 і передню балку 4, на якій виконані шарнірні вузли 3, 6, 7 і 10. Основа 1 складається з двох боковин 11 і 12 з увареним між ними днищем 9 і втулками 13 шарніра кріплення стріли 10, при 4 чому втулки 13 додатково зв'язані з листами боковин 11 і 12 і днища 9 ребрами жорсткості 14, а по зовнішніх сторонах боковин 11 і 12 приварені ребра жорсткості 15 і 16. На верхніх гранях боковин 11 і 12 співвісно встановлені кронштейни 2 кріплення стріли в транспортному положенні. У верхній: частині листа боковин: 11 і 12 являють собою зовнішні вушка шарніра 3 кріплення гідроциліндра рукояті, у якому втулки 19 і внутрішні вушка 21 зв'язані з боковинами 11 і 12 за допомогою основи шарніра 22 і ребер жорсткості 18 і 20. Передня балка 4 уварена між боковинами 11 і 12 підстави 1 із застосуванням додаткового поперечного ребра 17 і являє собою П-подібний каркас з Г-подібних боковин 23 і 24 з увареним між ними днищем 8, причому кут між днищем 8 і днищем 9 складає 13°. У середній частині балки 4 виконане гніздо шарніра 6, основу якого складає ребро жорсткості 5, уварене між боковинами 23 і 24 і який разом з вушками 31 і втулками 32 складає уловлювач вушка гідроциліндра стріли. На вільному кінці балки 4 виконаний шарнірний вузол 7 кріплення рукояті на втулках 26, що представляє собою вилку з основою з вільних кінців боковин 23 і 24, на які наварені підсилювальні накладки 28 і 29, з увареним між ними силовим поперечним ребром 25 і зовнішніми ребрами жорсткості 27 і 30. Таким чином, запропонована конструкція дозволить спростити конструкцію, підвищити надійність роботи вузла кріплення і збільшити жорсткість шарнірних вузлів кріплення складових частин робочого устаткування екскаватора. Джерела інформації: 1. Рабочее оборудование экскаватора или погрузчика. Патент Росії № 47018, МКВ 02 F 3/38, 3/40, опубл. 10.08.2005, бюл. № 22. 2. Устаткування землерийно-транспортної машини. Патент України № 22129, МКВ Е 02F3/38, Е 02 F 9/14, опубл. 30.04.1998р., бюл. №2. 5 Комп’ютерна в ерстка М. Мацело 26306 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
