Гідродвигун “хвиля”
Формула / Реферат
Гідродвигун, що містить лопаті, які розташовані перпендикулярно до напрямку руху води і з’єднані з валом з можливістю його обертання, який відрізняється тим, що містить плаваючу платформу, під якою закріплені по її периметру герметичні труби, а зверху розташований конвеєр, що містить два барабани з можливістю їх обертання і з’єднання з тросовими подовжувачами та лопатями з можливістю розташування поперек потоку, регулювання глибини їх занурення, горизонтального розташування над водою, відхилення вверх при напливі на мілину, перешкоди.
Текст

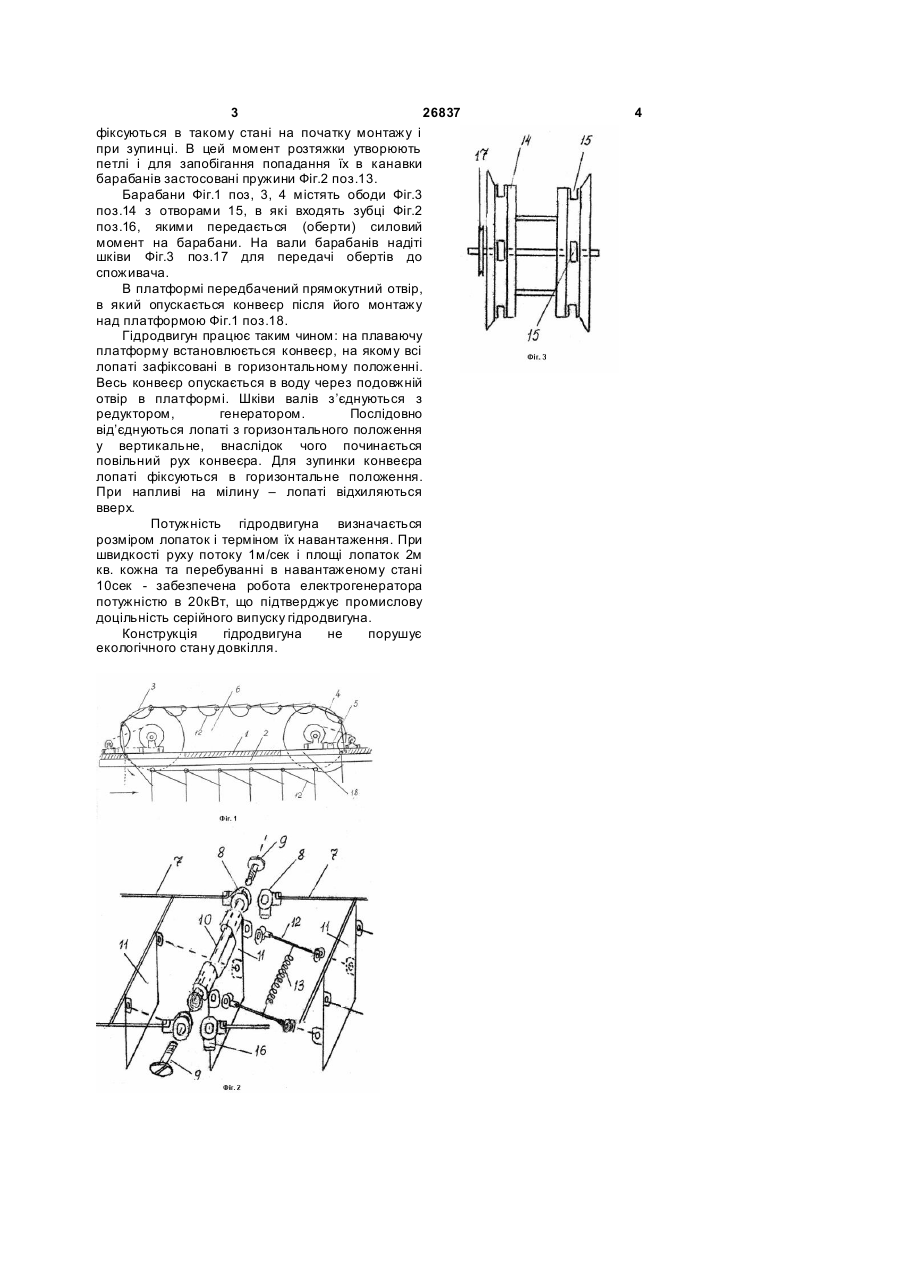

Гідродвигун, що містить лопаті, які розташовані перпендикулярно до напрямку руху води і з’єднані з валом з можливістю його 3 26837 фіксуються в такому стані на початку монтажу і при зупинці. В цей момент розтяжки утворюють петлі і для запобігання попадання їх в канавки барабанів застосовані пружини Фіг.2 поз.13. Барабани Фіг.1 поз, 3, 4 містять ободи Фіг.3 поз.14 з отворами 15, в які входять зубці Фіг.2 поз.16, якими передається (оберти) силовий момент на барабани. На вали барабанів надіті шківи Фіг.3 поз.17 для передачі обертів до споживача. В платформі передбачений прямокутний отвір, в який опускається конвеєр після його монтажу над платформою Фіг.1 поз.18. Гідродвигун працює таким чином: на плаваючу платформу встановлюється конвеєр, на якому всі лопаті зафіксовані в горизонтальному положенні. Весь конвеєр опускається в воду через подовжній отвір в платформі. Шківи валів з’єднуються з редуктором, генератором. Послідовно від’єднуються лопаті з горизонтального положення у вертикальне, внаслідок чого починається повільний рух конвеєра. Для зупинки конвеєра лопаті фіксуються в горизонтальне положення. При напливі на мілину – лопаті відхиляються вверх. Потужність гідродвигуна визначається розміром лопаток і терміном їх навантаження. При швидкості руху потоку 1м/сек і площі лопаток 2м кв. кожна та перебуванні в навантаженому стані 10сек - забезпечена робота електрогенератора потужністю в 20кВт, що підтверджує промислову доцільність серійного випуску гідродвигуна. Конструкція гідродвигуна не порушує екологічного стану довкілля. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-drive khvylia (wave)
Автори англійськоюMelnychuk Sviatoslav Safronovych
Назва патенту російськоюГидродвигатель «волна»
Автори російськоюМельничук Святослав Сафронович
МПК / Мітки
МПК: F03B 7/00
Мітки: хвиля, гідродвигун
