Гумова суміш

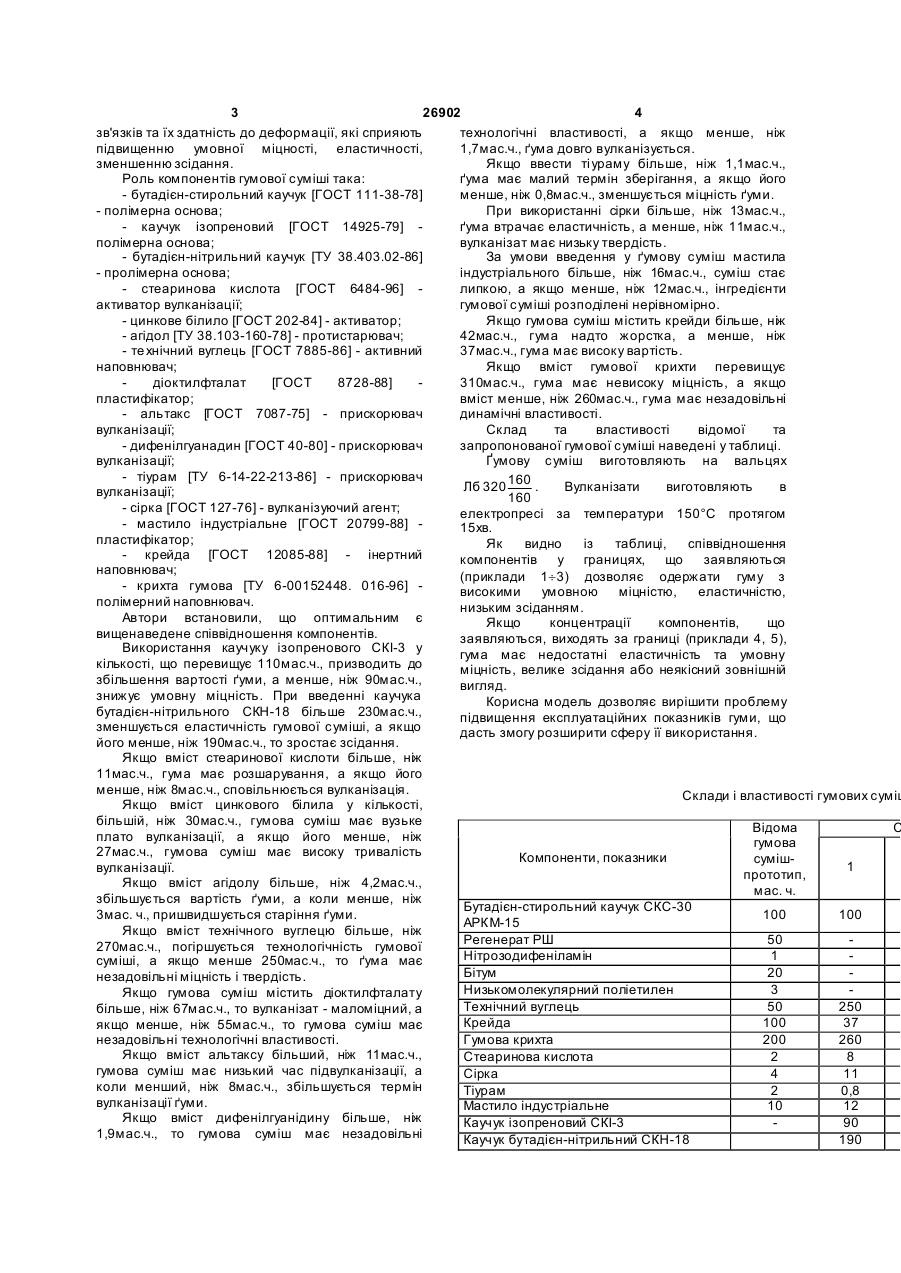

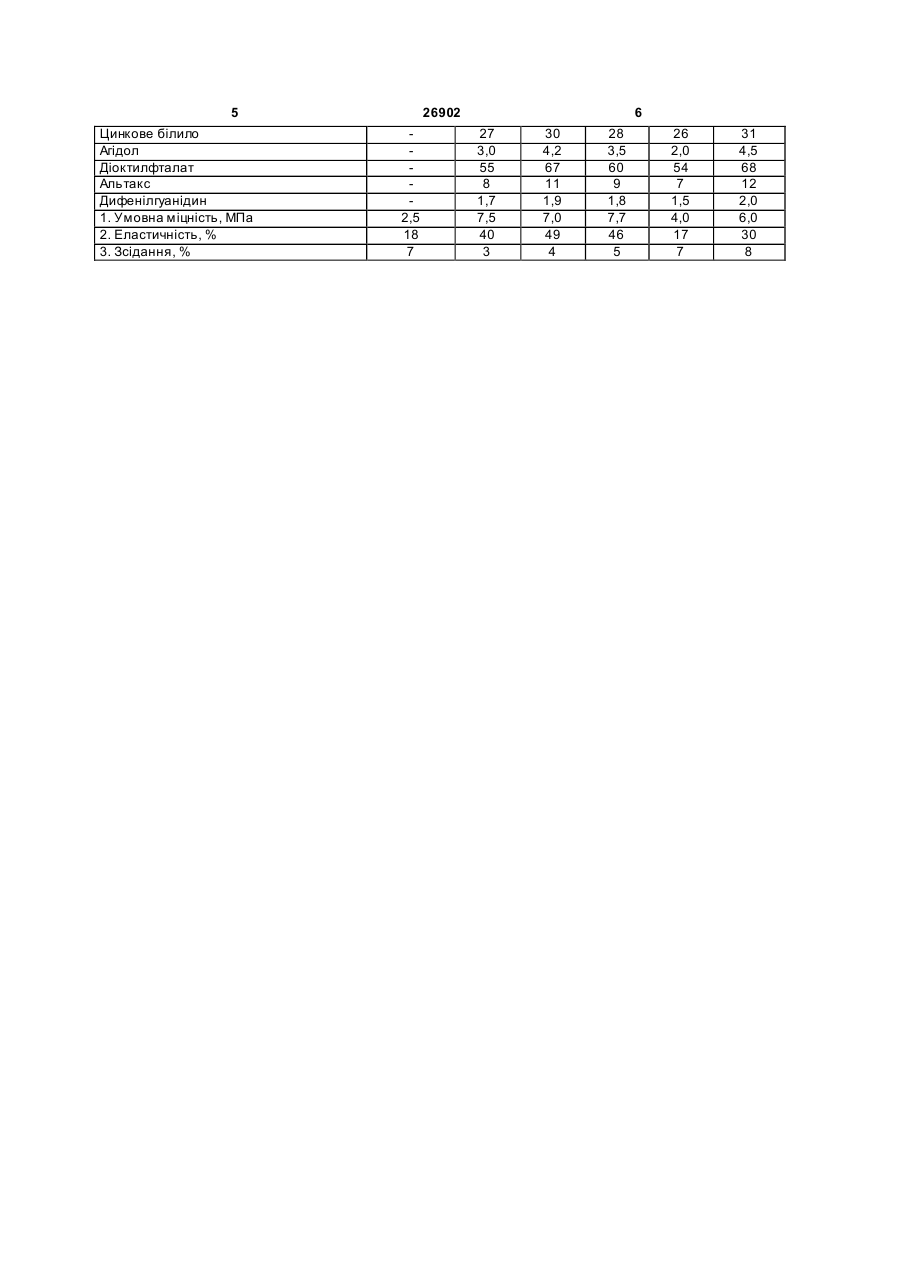

Ґумова суміш, яка містить бутадієнстирольний каучук, ґумову крихту, крейду, стеаринову кислоту, сірку, тіурам, технічний вуглець та мастило індустріальне, яка відрізняє ться тим, що вона додатково містить бутадієн-нітрильний та ізопреновий каучуки, агідол, діоктилфталат, альтакс, дифенілгуанідин, 3 26902 4 зв'язків та їх здатність до деформації, які сприяють технологічні властивості, а якщо менше, ніж підвищенню умовної міцності, еластичності, 1,7мас.ч., ґума довго вулканізується. зменшенню зсідання. Якщо ввести ті ураму більше, ніж 1,1мас.ч., Роль компонентів гумової суміші така: ґума має малий термін зберігання, а якщо його - бутадієн-стирольний каучук [ГОСТ 111-38-78] менше, ніж 0,8мас.ч., зменшується міцність ґуми. - полімерна основа; При використанні сірки більше, ніж 13мас.ч., - каучук ізопреновий [ГОСТ 14925-79] ґума втрачає еластичність, а менше, ніж 11мас.ч., полімерна основа; вулканізат має низьку твердість. - бутадієн-нітрильний каучук [ТУ 38.403.02-86] За умови введення у ґумову суміш мастила - пролімерна основа; індустріального більше, ніж 16мас.ч., суміш стає - стеаринова кислота [ГОСТ 6484-96] липкою, а якщо менше, ніж 12мас.ч., інгредієнти активатор вулканізації; гумової суміші розподілені нерівномірно. - цинкове білило [ГОСТ 202-84] - активатор; Якщо гумова суміш містить крейди більше, ніж - агідол [ТУ 38.103-160-78] - протистарювач; 42мас.ч., гума надто жорстка, а менше, ніж - те хнічний вуглець [ГОСТ 7885-86] - активний 37мас.ч., гума має високу вартість. наповнювач; Якщо вміст гумової крихти перевищує діоктилфталат [ГОСТ 8728-88] 310мас.ч., гума має невисоку міцність, а якщо пластифікатор; вміст менше, ніж 260мас.ч., гума має незадовільні - альтакс [ГОСТ 7087-75] - прискорювач динамічні властивості. вулканізації; Склад та властивості відомої та - дифенілгуанадин [ГОСТ 40-80] - прискорювач запропонованої гумової суміші наведені у таблиці. вулканізації; Ґумову суміш виготовляють на вальцях - тіурам [ТУ 6-14-22-213-86] - прискорювач 160 Лб 320 . Вулканізати виготовляють в вулканізації; 160 - сірка [ГОСТ 127-76] - вулканізуючий агент; електропресі за температури 150°С протягом - мастило індустріальне [ГОСТ 20799-88] 15хв. пластифікатор; Як видно із таблиці, співвідношення - крейда [ГОСТ 12085-88] - інертний компонентів у границях, що заявляються наповнювач; (приклади 1¸3) дозволяє одержати гуму з - крихта гумова [ТУ 6-00152448. 016-96] високими умовною міцністю, еластичністю, полімерний наповнювач. низьким зсіданням. Автори встановили, що оптимальним є Якщо концентрації компонентів, що вищенаведене співвідношення компонентів. заявляються, виходять за границі (приклади 4, 5), Використання каучуку ізопренового СКІ-3 у гума має недостатні еластичність та умовну кількості, що перевищує 110мас.ч., призводить до міцність, велике зсідання або неякісний зовнішній збільшення вартості ґуми, а менше, ніж 90мас.ч., вигляд. знижує умовну міцність. При введенні каучука Корисна модель дозволяє вирішити проблему бутадієн-нітрильного СКН-18 більше 230мас.ч., підвищення експлуатаційних показників гуми, що зменшується еластичність гумової суміші, а якщо дасть змогу розширити сферу її використання. його менше, ніж 190мас.ч., то зростає зсідання. Якщо вміст стеаринової кислоти більше, ніж 11мас.ч., гума має розшарування, а якщо його менше, ніж 8мас.ч., сповільнюється вулканізація. Склади і властивості гумових суміш Якщо вміст цинкового білила у кількості, більшій, ніж 30мас.ч., гумова суміш має вузьке Відома С плато вулканізації, а якщо його менше, ніж гумова 27мас.ч., гумова суміш має високу тривалість Компоненти, показники суміш1 вулканізації. прототип, Якщо вміст агідолу більше, ніж 4,2мас.ч., мас. ч. збільшується вартість ґуми, а коли менше, ніж Бутадієн-стирольний каучук СКС-30 3мас. ч., пришвидшується старіння ґуми. 100 100 АРКМ-15 Якщо вміст технічного вуглецю більше, ніж Регенерат РШ 50 270мас.ч., погіршується технологічність гумової Нітрозодифеніламін 1 суміші, а якщо менше 250мас.ч., то ґума має Бітум 20 незадовільні міцність і твердість. Низькомолекулярний поліетилен 3 Якщо гумова суміш містить діоктилфталату Технічний вуглець 50 250 більше, ніж 67мас.ч., то вулканізат - маломіцний, а Крейда 100 37 якщо менше, ніж 55мас.ч., то гумова суміш має незадовільні технологічні властивості. Гумова крихта 200 260 Якщо вміст альтаксу більший, ніж 11мас.ч., Стеаринова кислота 2 8 гумова суміш має низький час підвулканізації, а Сірка 4 11 коли менший, ніж 8мас.ч., збільшується термін Тіурам 2 0,8 вулканізації ґуми. Мастило індустріальне 10 12 Якщо вміст дифенілгуанідину більше, ніж Каучук ізопреновий СКІ-3 90 1,9мас.ч., то гумова суміш має незадовільні Каучук бутадієн-нітрильний СКН-18 190 5 Цинкове білило Агідол Діоктилфталат Альтакс Дифенілгуанідин 1. Умовна міцність, МПа 2. Еластичність, % 3. Зсідання, % 26902 2,5 18 7 6 27 3,0 55 8 1,7 7,5 40 3 30 4,2 67 11 1,9 7,0 49 4 28 3,5 60 9 1,8 7,7 46 5 26 2,0 54 7 1,5 4,0 17 7 31 4,5 68 12 2,0 6,0 30 8
