Мастило для металевих форм “впш”

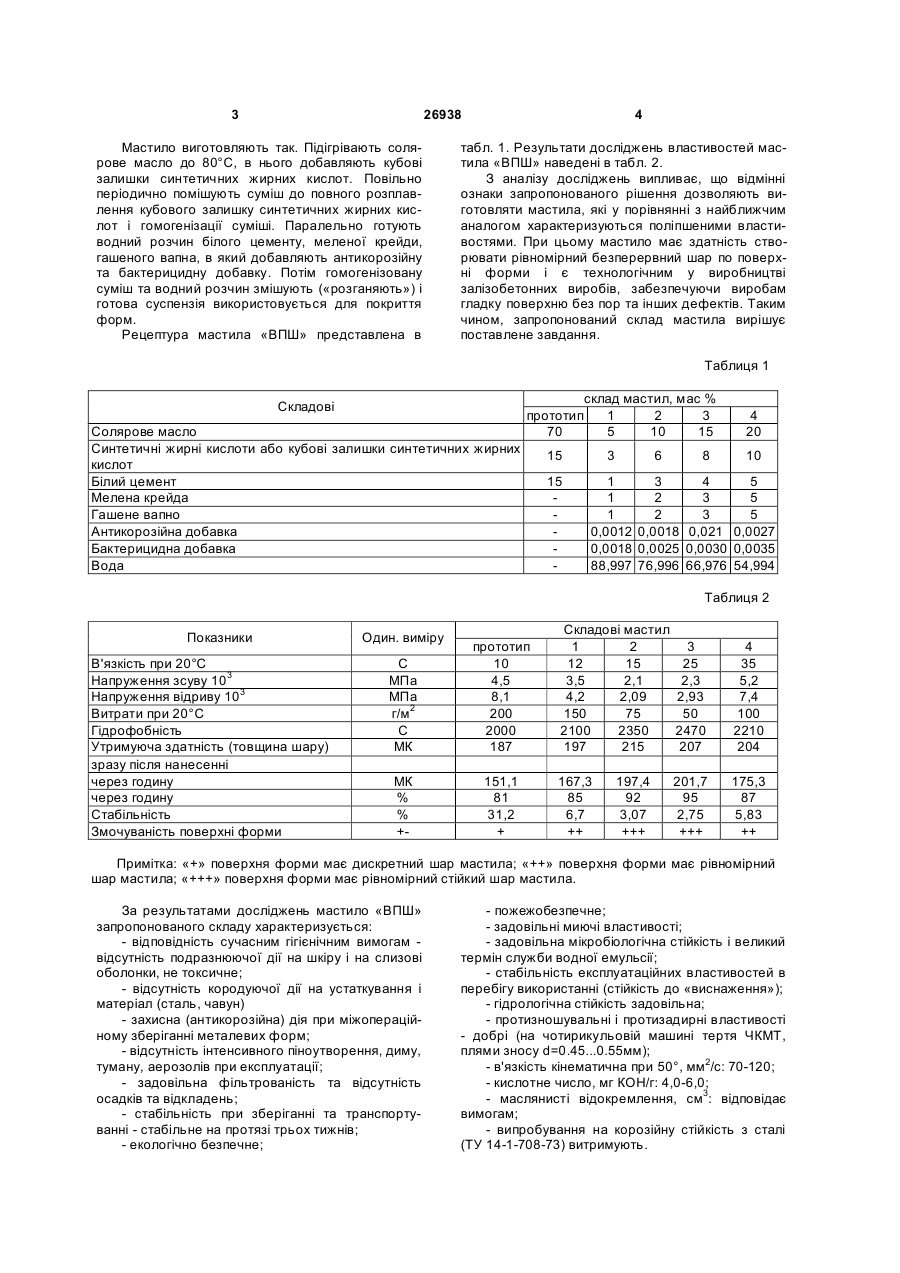

Мастило для металевих форм при виготовленні залізобетонних виробів, що включає солярове масло, синтетичні жирні кислоти або кубові залишки синтетичних жирних кислот, яке відрізняється тим, що в нього вводять білий цемент, мелену крейду, гашене вапно, антикорозійні 3 26938 Мастило виготовляють так. Підігрівають солярове масло до 80°С, в нього добавляють кубові залишки синтетичних жирних кислот. Повільно періодично помішують суміш до повного розплавлення кубового залишку синтетичних жирних кислот і гомогенізації суміші. Паралельно готують водний розчин білого цементу, меленої крейди, гашеного вапна, в який добавляють антикорозійну та бактерицидну добавку. Потім гомогенізовану суміш та водний розчин змішують («розганяють») і готова суспензія використовується для покриття форм. Рецептура мастила «ВПШ» представлена в 4 табл. 1. Результати досліджень властивостей мастила «ВПШ» наведені в табл. 2. З аналізу досліджень випливає, що відмінні ознаки запропонованого рішення дозволяють виготовляти мастила, які у порівнянні з найближчим аналогом характеризуються поліпшеними властивостями. При цьому мастило має здатність створювати рівномірний безперервний шар по поверхні форми і є технологічним у виробництві залізобетонних виробів, забезпечуючи виробам гладку поверхню без пор та інших дефектів. Таким чином, запропонований склад мастила вирішує поставлене завдання. Таблиця 1 Складові Солярове масло Синтетичні жирні кислоти або кубові залишки синтетичних жирних кислот Білий цемент Мелена крейда Гашене вапно Антикорозійна добавка Бактерицидна добавка Вода склад мастил, мас % прототип 1 2 3 70 5 10 15 15 15 3 6 8 4 20 10 1 3 4 5 1 2 3 5 1 2 3 5 0,0012 0,0018 0,021 0,0027 0,0018 0,0025 0,0030 0,0035 88,997 76,996 66,976 54,994 Таблиця 2 Показники В'язкість при 20°С Напруження зсуву 103 Напруження відриву 103 Витрати при 20°С Гідрофобність Утримуюча здатність (товщина шару) зразу після нанесенні через годину через годину Стабільність Змочуваність поверхні форми Один. виміру С МПа МПа г/м2 С МК прототип 10 4,5 8,1 200 2000 187 МК % % + 151,1 81 31,2 + Складові мастил 1 2 12 15 3,5 2,1 4,2 2,09 150 75 2100 2350 197 215 3 25 2,3 2,93 50 2470 207 4 35 5,2 7,4 100 2210 204 167,3 85 6,7 ++ 201,7 95 2,75 +++ 175,3 87 5,83 ++ 197,4 92 3,07 +++ Примітка: «+» поверхня форми має дискретний шар мастила; «++» поверхня форми має рівномірний шар мастила; «+++» поверхня форми має рівномірний стійкий шар мастила. За результатами досліджень мастило «ВПШ» запропонованого складу характеризується: - відповідність сучасним гігієнічним вимогам відсутність подразнюючої дії на шкіру і на слизові оболонки, не токсичне; - відсутність кородуючої дії на устаткування і матеріал (сталь, чавун) - захисна (антикорозійна) дія при міжопераційному зберіганні металевих форм; - відсутність інтенсивного піноутворення, диму, туману, аерозолів при експлуатації; - задовільна фільтрованість та відсутність осадків та відкладень; - стабільність при зберіганні та транспортуванні - стабільне на протязі трьох тижнів; - екологічно безпечне; - пожежобезпечне; - задовільні миючі властивості; - задовільна мікробіологічна стійкість і великий термін служби водної емульсії; - стабільність експлуатаційних властивостей в перебігу використанні (стійкість до «виснаження»); - гідрологічна стійкість задовільна; - протизношувальні і протизадирні властивості - добрі (на чотирикульовій машині тертя ЧКМТ, плями зносу d=0.45...0.55мм); - в'язкість кінематична при 50°, мм2/с: 70-120; - кислотне число, мг КОН/г: 4,0-6,0; - маслянисті відокремлення, см3: відповідає вимогам; - випробування на корозійну стійкість з сталі (ТУ 14-1-708-73) витримують. 5 Комп’ютерна верстка А. Крулевський 26938 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
