Мастило “кпш”

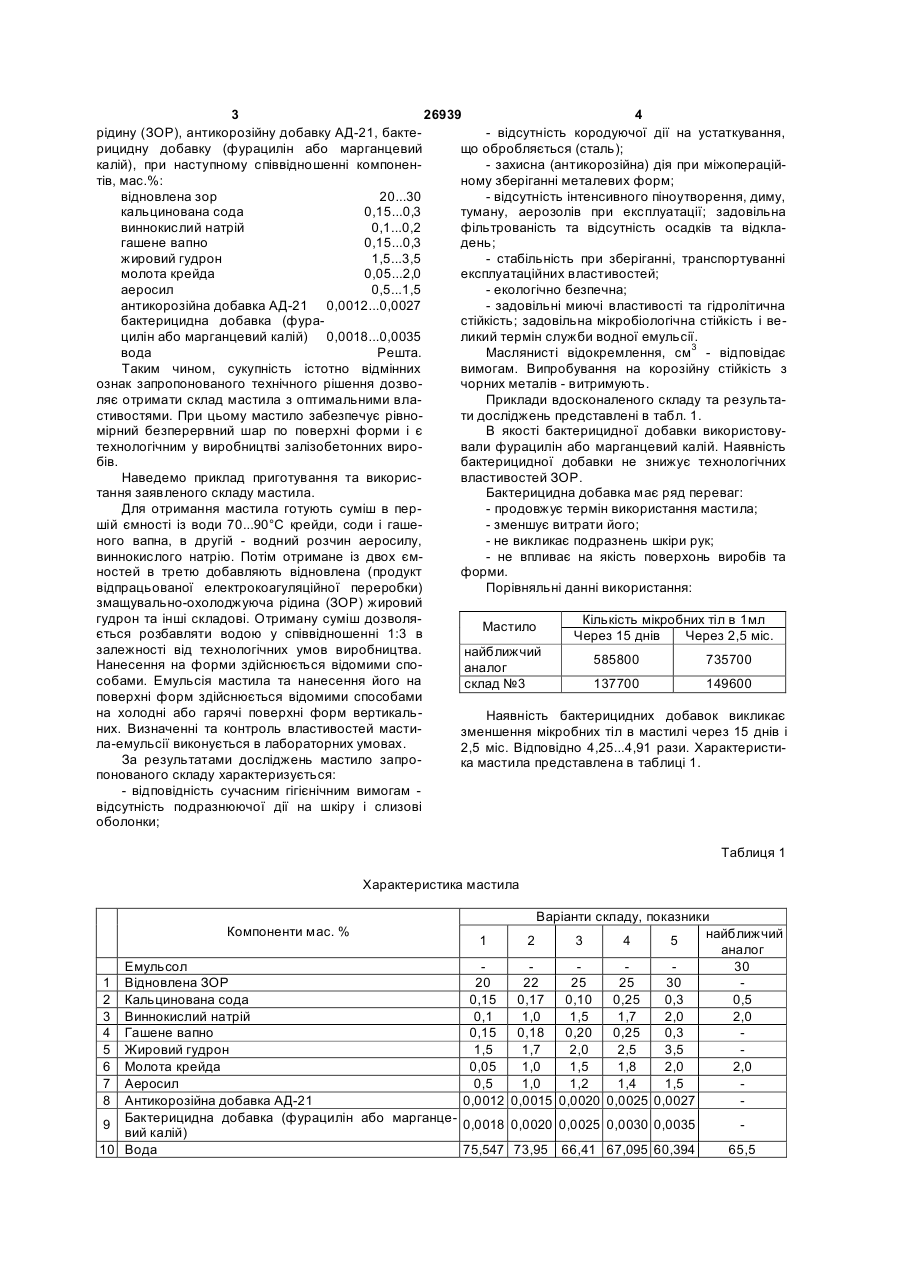

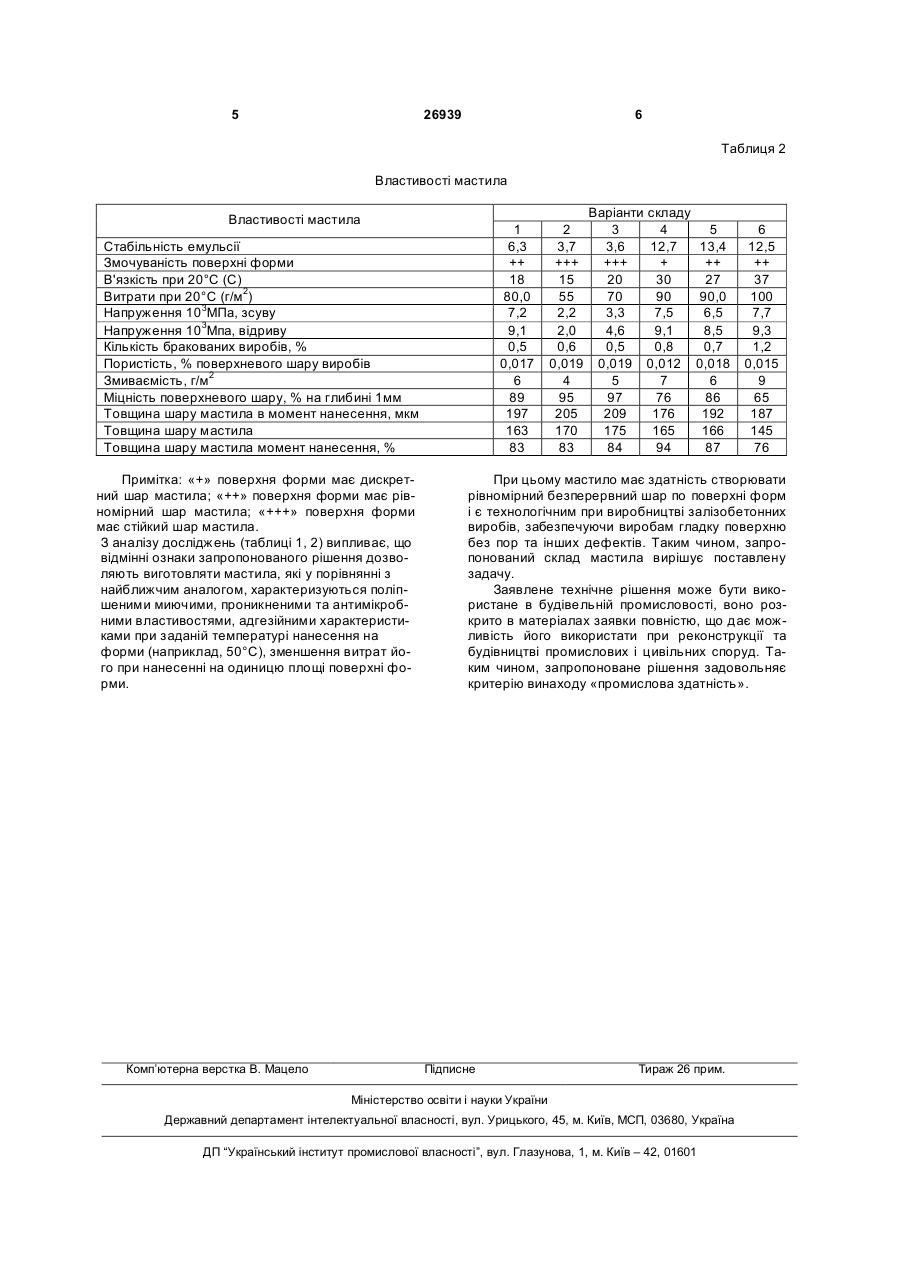

Мастило, що містить кальциновану соду, молоту крейду, виннокислий натрій, воду, яке відрізняється тим, що воно додатково містить жировий гудрон, аеросил, гашене вапно, відновлену (продукт відпрацьованої електрокоагуляційної переробки) змащувально-охолоджуючу рідину (ЗОР), антикорозійну добавку АД-21, бактерицидну добавку 3 26939 4 рідину (ЗОР), антикорозійну добавку АД-21, бакте- відсутність кородуючої дії на устаткування, рицидну добавку (фурацилін або марганцевий що обробляється (сталь); калій), при наступному співвідношенні компонен- захисна (антикорозійна) дія при міжопераційтів, мас.%: ному зберіганні металевих форм; відновлена зор 20...30 - відсутність інтенсивного піноутворення, диму, кальцинована сода 0,15...0,3 туману, аерозолів при експлуатації; задовільна виннокислий натрій 0,1...0,2 фільтрованість та відсутність осадків та відклагашене вапно 0,15...0,3 день; жировий гудрон 1,5...3,5 - стабільність при зберіганні, транспортуванні молота крейда 0,05...2,0 експлуатаційних властивостей; аеросил 0,5...1,5 - екологічно безпечна; антикорозійна добавка АД-21 0,0012...0,0027 - задовільні миючі властивості та гідролітична бактерицидна добавка (фурастійкість; задовільна мікробіологічна стійкість і вецилін або марганцевий калій) 0,0018...0,0035 ликий термін служби водної емульсії. вода Решта. Маслянисті відокремлення, см3 - відповідає Таким чином, сукупність істотно відмінних вимогам. Випробування на корозійну стійкість з ознак запропонованого технічного рішення дозвочорних металів - витримують. ляє отримати склад мастила з оптимальними влаПриклади вдосконаленого складу та результастивостями. При цьому мастило забезпечує рівноти досліджень представлені в табл. 1. мірний безперервний шар по поверхні форми і є В якості бактерицидної добавки використовутехнологічним у виробництві залізобетонних вировали фурацилін або марганцевий калій. Наявність бів. бактерицидної добавки не знижує технологічних Наведемо приклад приготування та викорисвластивостей ЗОР. тання заявленого складу мастила. Бактерицидна добавка має ряд переваг: Для отримання мастила готують суміш в пер- продовжує термін використання мастила; шій ємності із води 70...90°С крейди, соди і гаше- зменшує витрати його; ного вапна, в другій - водний розчин аеросилу, - не викликає подразнень шкіри рук; виннокислого натрію. Потім отримане із двох єм- не впливає на якість поверхонь виробів та ностей в третю добавляють відновлена (продукт форми. відпрацьованої електрокоагуляційної переробки) Порівняльні данні використання: змащувально-охолоджуюча рідина (ЗОР) жировий гудрон та інші складові. Отриману суміш дозволяКількість мікробних тіл в 1мл Мастило ється розбавляти водою у співвідношенні 1:3 в Через 15 днів Через 2,5 міс. залежності від технологічних умов виробництва. найближчий 585800 735700 Нанесення на форми здійснюється відомими споаналог собами. Емульсія мастила та нанесення його на склад №3 137700 149600 поверхні форм здійснюється відомими способами на холодні або гарячі поверхні форм вертикальHаявність бактерицидних добавок викликає них. Визначенні та контроль властивостей мастизменшення мікробних тіл в мастилі через 15 днів і ла-емульсії виконується в лабораторних умовах. 2,5 міс. Відповідно 4,25...4,91 рази. ХарактеристиЗа результатами досліджень мастило запрока мастила представлена в таблиці 1. понованого складу характеризується: - відповідність сучасним гігієнічним вимогам відсутність подразнюючої дії на шкіру і слизові оболонки; Таблиця 1 Характеристика мастила Компоненти мас. % Варіанти складу, показники найближчий 1 2 3 4 5 аналог 30 20 22 25 25 30 0,15 0,17 0,10 0,25 0,3 0,5 0,1 1,0 1,5 1,7 2,0 2,0 0,15 0,18 0,20 0,25 0,3 1,5 1,7 2,0 2,5 3,5 0,05 1,0 1,5 1,8 2,0 2,0 0,5 1,0 1,2 1,4 1,5 0,0012 0,0015 0,0020 0,0025 0,0027 Емульсол Відновлена ЗОР Кальцинована сода Виннокислий натрій Гашене вапно Жировий гудрон Молота крейда Аеросил Антикорозійна добавка АД-21 Бактерицидна добавка (фурацилін або марганце9 0,0018 0,0020 0,0025 0,0030 0,0035 вий калій) 10 Вода 75,547 73,95 66,41 67,095 60,394 1 2 3 4 5 6 7 8 65,5 5 26939 6 Таблиця 2 Властивості мастила Властивості мастила 1 6,3 ++ 18 80,0 7,2 9,1 0,5 0,017 6 89 197 163 83 Стабільність емульсії Змочуваність поверхні форми В'язкість при 20°С (С) Витрати при 20°С (г/м2) Напруження 103МПа, зсуву Напруження 103Мпа, відриву Кількість бракованих виробів, % Пористість, % поверхневого шару виробів Змиваємість, г/м2 Міцність поверхневого шару, % на глибині 1мм Товщина шару мастила в момент нанесення, мкм Товщина шару мастила Товщина шару мастила момент нанесення, % Примітка: «+» поверхня форми має дискретний шар мастила; «++» поверхня форми має рівномірний шар мастила; «+++» поверхня форми має стійкий шар мастила. З аналізу досліджень (таблиці 1, 2) випливає, що відмінні ознаки запропонованого рішення дозволяють виготовляти мастила, які у порівнянні з найближчим аналогом, характеризуються поліпшеними миючими, проникненими та антимікробними властивостями, адгезійними характеристиками при заданій температурі нанесення на форми (наприклад, 50°С), зменшення витрат його при нанесенні на одиницю площі поверхні форми. Комп’ютерна верстка В. Мацело 2 3,7 +++ 15 55 2,2 2,0 0,6 0,019 4 95 205 170 83 Варіанти складу 3 4 3,6 12,7 +++ + 20 30 70 90 3,3 7,5 4,6 9,1 0,5 0,8 0,019 0,012 5 7 97 76 209 176 175 165 84 94 5 13,4 ++ 27 90,0 6,5 8,5 0,7 0,018 6 86 192 166 87 6 12,5 ++ 37 100 7,7 9,3 1,2 0,015 9 65 187 145 76 При цьому мастило має здатність створювати рівномірний безперервний шар по поверхні форм і є технологічним при виробництві залізобетонних виробів, забезпечуючи виробам гладку поверхню без пор та інших дефектів. Таким чином, запропонований склад мастила вирішує поставлену задачу. Заявлене технічне рішення може бути використане в будівельній промисловості, воно розкрито в матеріалах заявки повністю, що дає можливість його використати при реконструкції та будівництві промислових і цивільних споруд. Таким чином, запропоноване рішення задовольняє критерію винаходу «промислова здатність». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
