Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках

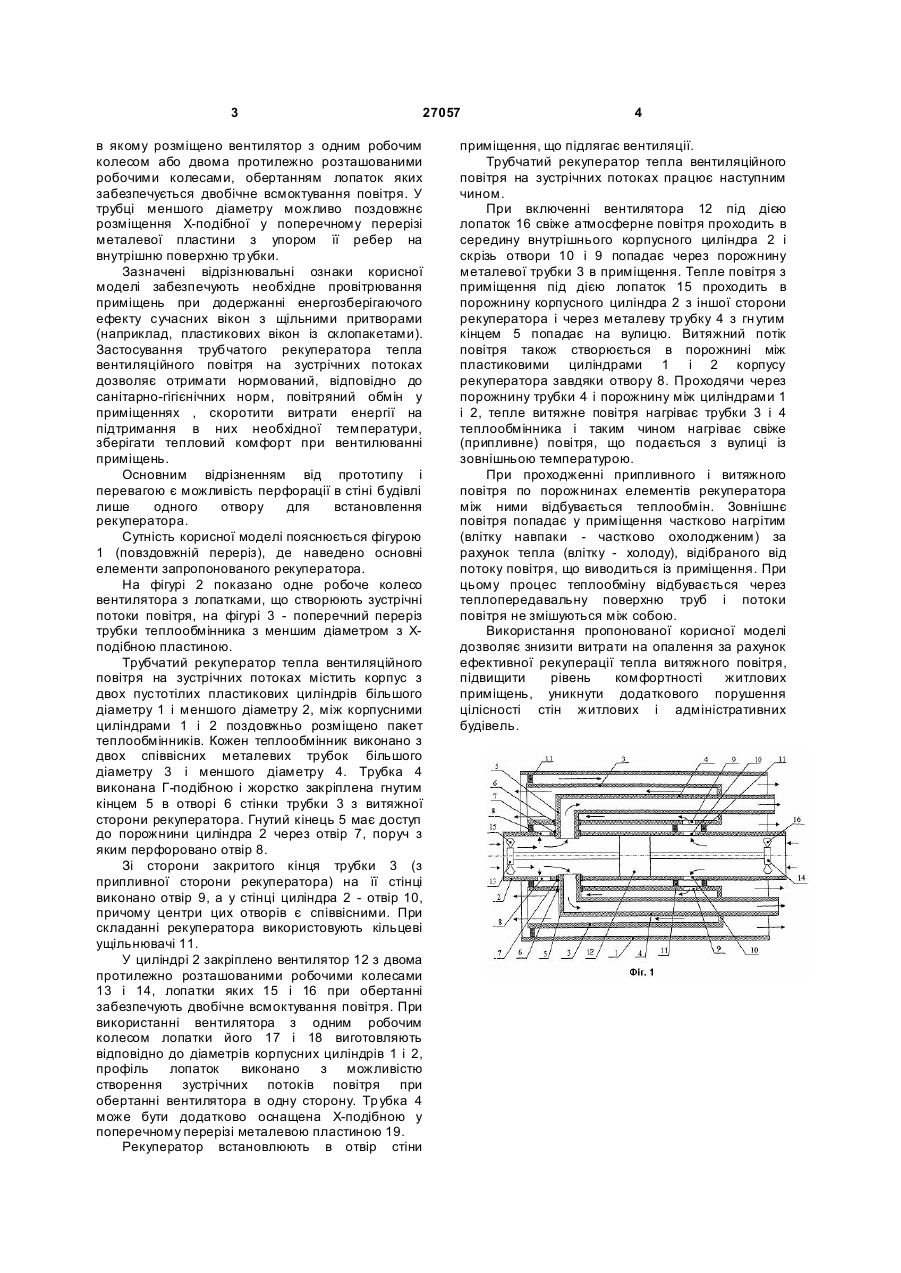

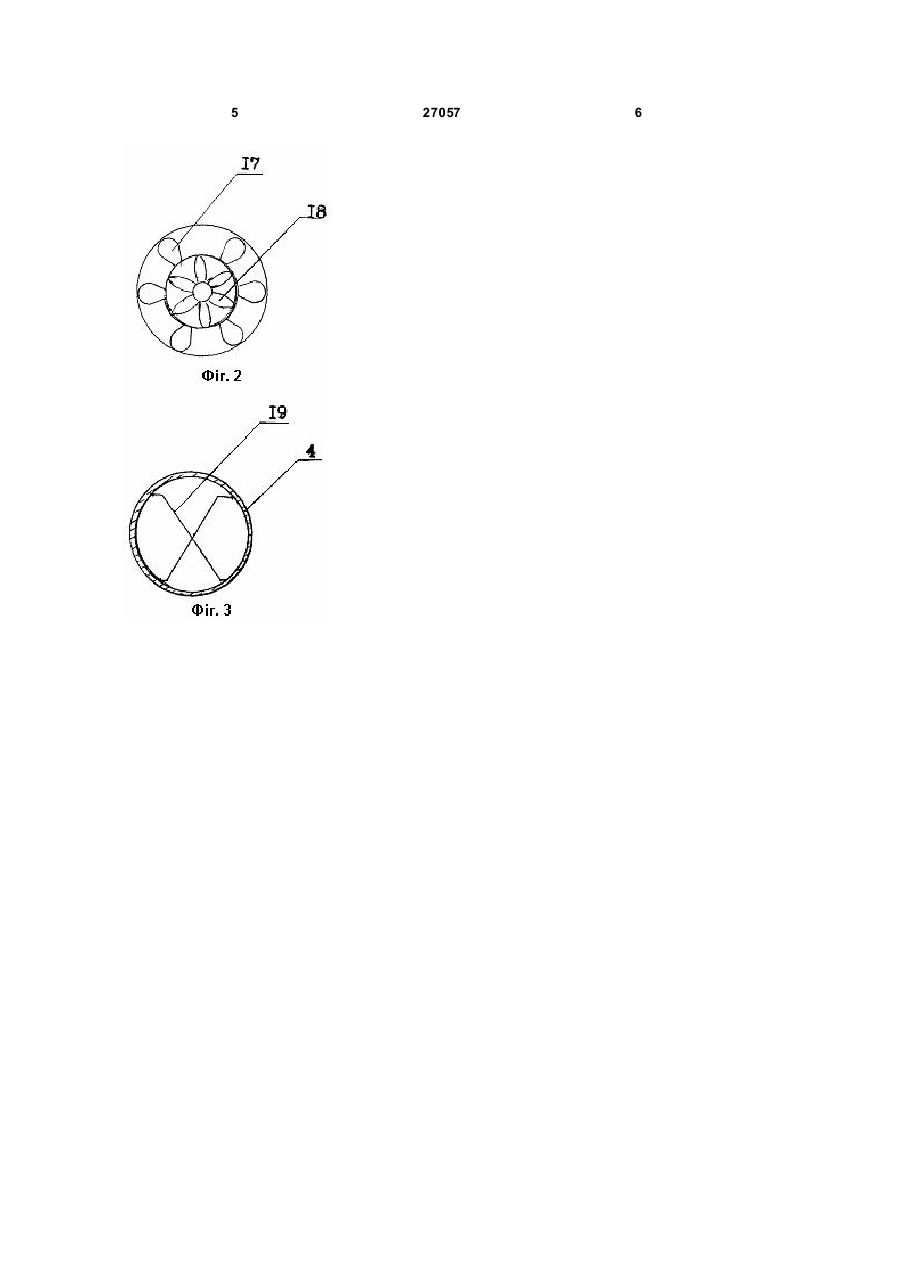

1. Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках, що містить теплообмінники, розміщені у корпусі, вентилятори, який відрізняється тим, що корпус виконано з двох пустотілих пластикових циліндрів меншого і більшого діаметрів, між якими поздовжньо розміщено пакет теплообмінників, кожен з яких виконаний з двох співвісних металевих трубок меншого і більшого діаметрів, причому трубка меншого діаметра Г-подібна і жорстко закріплена гнутим кінцем в отворі стінки трубки більшого діаметра зі сторони її відкритого 3 27057 в якому розміщено вентилятор з одним робочим колесом або двома протилежно розташованими робочими колесами, обертанням лопаток яких забезпечується двобічне всмоктування повітря. У трубці меншого діаметру можливо поздовжнє розміщення Х-подібної у поперечному перерізі металевої пластини з упором її ребер на внутрішню поверхню тр убки. Зазначені відрізнювальні ознаки корисної моделі забезпечують необхідне провітрювання приміщень при додержанні енергозберігаючого ефекту сучасних вікон з щільними притворами (наприклад, пластикових вікон із склопакетами). Застосування трубчатого рекуператора тепла вентиляційного повітря на зустрічних потоках дозволяє отримати нормований, відповідно до санітарно-гігієнічних норм, повітряний обмін у приміщеннях , скоротити витрати енергії на підтримання в них необхідної температури, зберігати тепловий комфорт при вентилюванні приміщень. Основним відрізненням від прототипу і перевагою є можливість перфорації в стіні будівлі лише одного отвору для встановлення рекуператора. Сутність корисної моделі пояснюється фігурою 1 (повздовжній переріз), де наведено основні елементи запропонованого рекуператора. На фігурі 2 показано одне робоче колесо вентилятора з лопатками, що створюють зустрічні потоки повітря, на фігурі 3 - поперечний переріз трубки теплообмінника з меншим діаметром з Хподібною пластиною. Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках містить корпус з двох пустотілих пластикових циліндрів більшого діаметру 1 і меншого діаметру 2, між корпусними циліндрами 1 і 2 поздовжньо розміщено пакет теплообмінників. Кожен теплообмінник виконано з двох співвісних металевих трубок більшого діаметру 3 і меншого діаметру 4. Трубка 4 виконана Г-подібною і жорстко закріплена гнутим кінцем 5 в отворі 6 стінки трубки 3 з витяжної сторони рекуператора. Гнутий кінець 5 має доступ до порожнини циліндра 2 через отвір 7, поруч з яким перфоровано отвір 8. Зі сторони закритого кінця трубки 3 (з припливної сторони рекуператора) на її стінці виконано отвір 9, а у стінці циліндра 2 - отвір 10, причому центри цих отворів є співвісними. При складанні рекуператора використовують кільцеві ущільнювачі 11. У циліндрі 2 закріплено вентилятор 12 з двома протилежно розташованими робочими колесами 13 і 14, лопатки яких 15 і 16 при обертанні забезпечують двобічне всмоктування повітря. При використанні вентилятора з одним робочим колесом лопатки його 17 і 18 виготовляють відповідно до діаметрів корпусних циліндрів 1 і 2, профіль лопаток виконано з можливістю створення зустрічних потоків повітря при обертанні вентилятора в одну сторону. Тр убка 4 може бути додатково оснащена Х-подібною у поперечному перерізі металевою пластиною 19. Рекуператор встановлюють в отвір стіни 4 приміщення, що підлягає вентиляції. Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках працює наступним чином. При включенні вентилятора 12 під дією лопаток 16 свіже атмосферне повітря проходить в середину внутрішнього корпусного циліндра 2 і скрізь отвори 10 і 9 попадає через порожнину металевої трубки 3 в приміщення. Тепле повітря з приміщення під дією лопаток 15 проходить в порожнину корпусного циліндра 2 з іншої сторони рекуператора і через металеву тр убку 4 з гн утим кінцем 5 попадає на вулицю. Витяжний потік повітря також створюється в порожнині між пластиковими циліндрами 1 і 2 корпусу рекуператора завдяки отвору 8. Проходячи через порожнину трубки 4 і порожнину між циліндрами 1 і 2, тепле витяжне повітря нагріває трубки 3 і 4 теплообмінника і таким чином нагріває свіже (припливне) повітря, що подається з вулиці із зовнішньою температурою. При проходженні припливного і витяжного повітря по порожнинах елементів рекуператора між ними відбувається теплообмін. Зовнішнє повітря попадає у приміщення частково нагрітим (влітку навпаки - частково охолодженим) за рахунок тепла (влітку - холоду), відібраного від потоку повітря, що виводиться із приміщення. При цьому процес теплообміну відбувається через теплопередавальну поверхню труб і потоки повітря не змішуються між собою. Використання пропонованої корисної моделі дозволяє знизити витрати на опалення за рахунок ефективної рекуперації тепла витяжного повітря, підвищити рівень комфортності житлових приміщень, уникнути додаткового порушення цілісності стін житлових і адміністративних будівель. 5 27057 6
