Посуд для відбору проби води для бактеріологічного аналізу

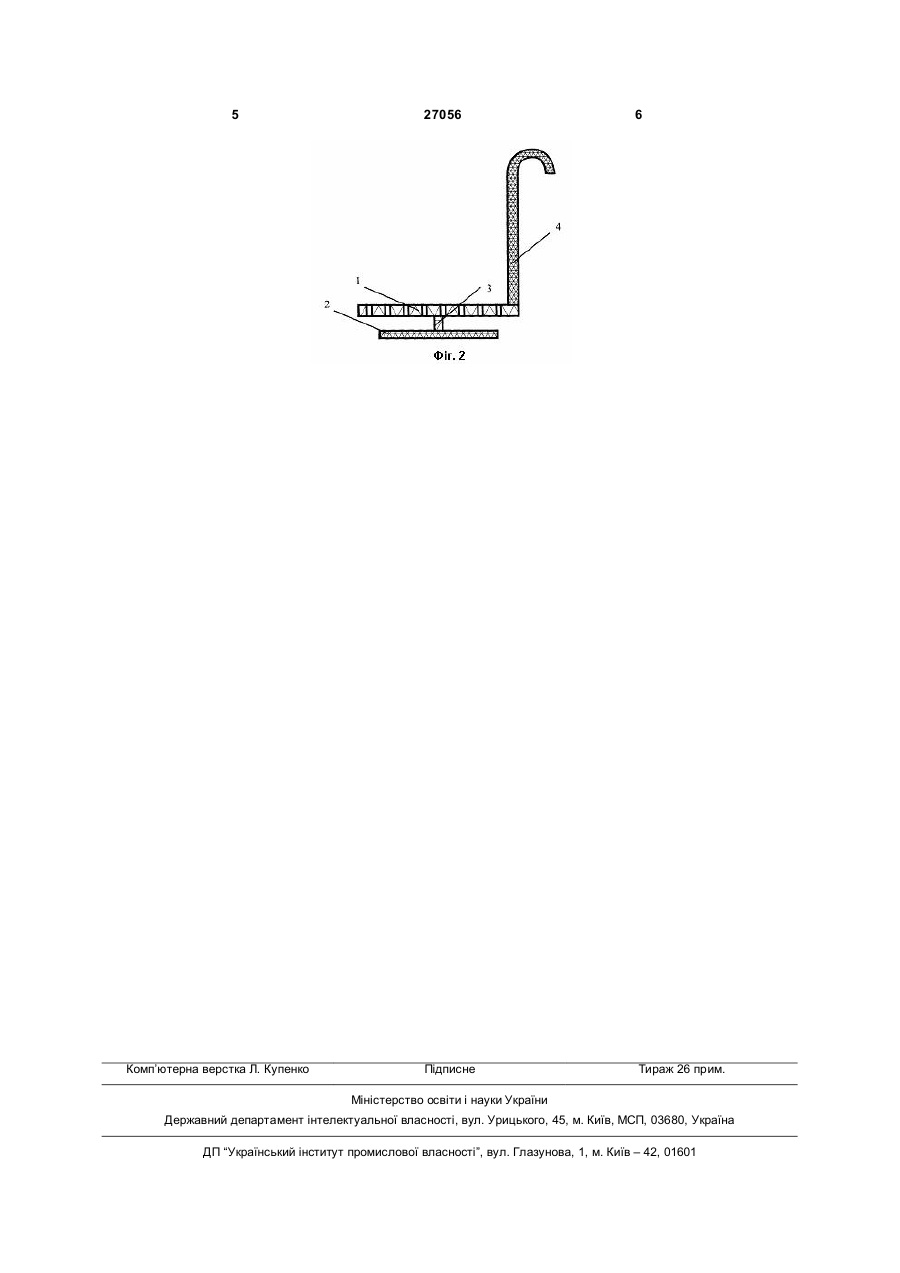

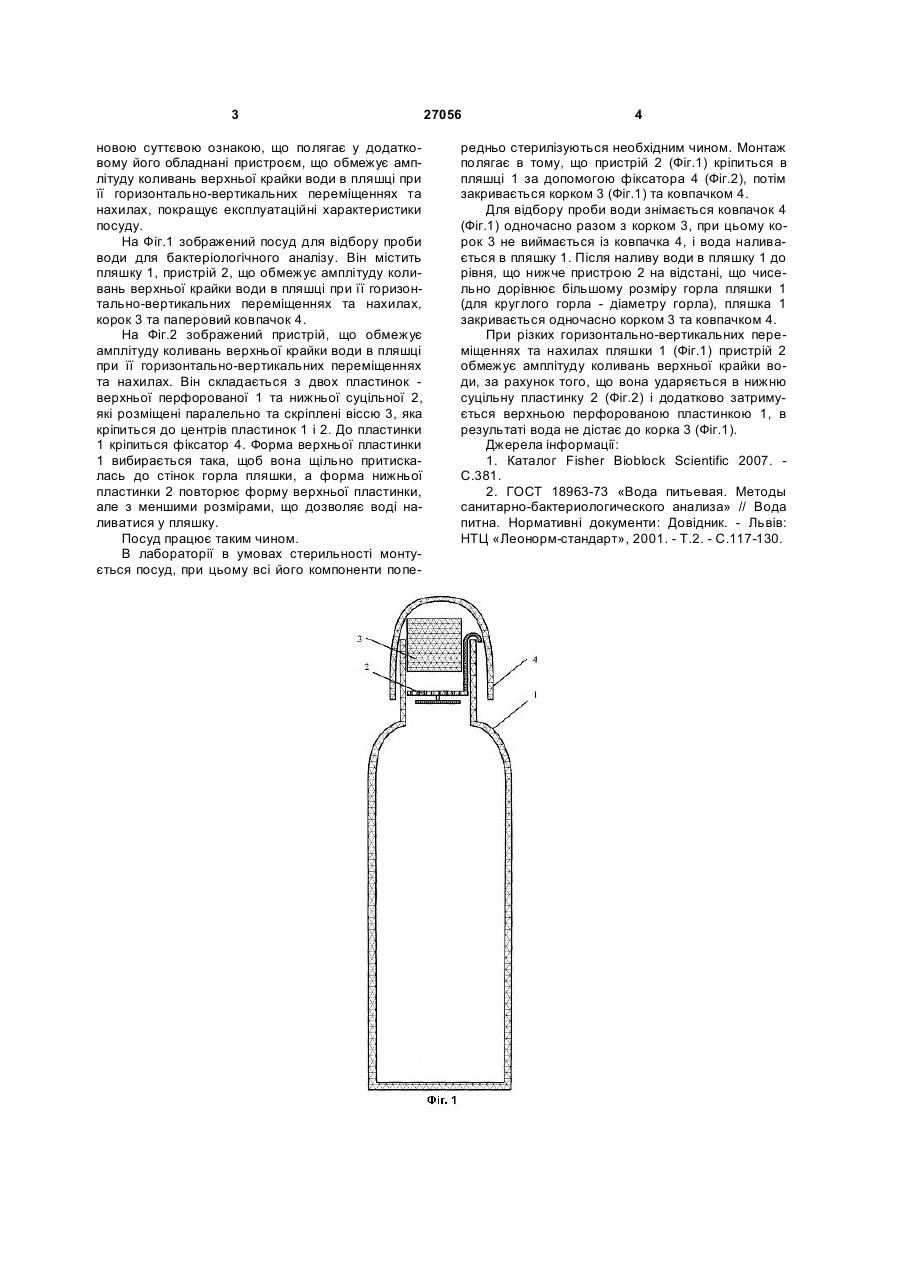

1. Посуд для відбору проби води для бактеріологічного аналізу, що складається з пляшки, корка та паперового ковпачка, який відрізняється тим, що він додатково обладнаний пристроєм, що обмежує амплітуду коливань верхньої крайки води 3 новою суттєвою ознакою, що полягає у додатковому його обладнані пристроєм, що обмежує амплітуду коливань верхньої крайки води в пляшці при її горизонтально-вертикальних переміщеннях та нахилах, покращує експлуатаційні характеристики посуду. На Фіг.1 зображений посуд для відбору проби води для бактеріологічного аналізу. Він містить пляшку 1, пристрій 2, що обмежує амплітуду коливань верхньої крайки води в пляшці при її горизонтально-вертикальних переміщеннях та нахилах, корок 3 та паперовий ковпачок 4. На Фіг.2 зображений пристрій, що обмежує амплітуду коливань верхньої крайки води в пляшці при її горизонтально-вертикальних переміщеннях та нахилах. Він складається з двох пластинок верхньої перфорованої 1 та нижньої суцільної 2, які розміщені паралельно та скріплені віссю 3, яка кріпиться до центрів пластинок 1 і 2. До пластинки 1 кріпиться фіксатор 4. Форма верхньої пластинки 1 вибирається така, щоб вона щільно притискалась до стінок горла пляшки, а форма нижньої пластинки 2 повторює форму верхньої пластинки, але з меншими розмірами, що дозволяє воді наливатися у пляшку. Посуд працює таким чином. В лабораторії в умовах стерильності монтується посуд, при цьому всі його компоненти попе 27056 4 редньо стерилізуються необхідним чином. Монтаж полягає в тому, що пристрій 2 (Фіг.1) кріпиться в пляшці 1 за допомогою фіксатора 4 (Фіг.2), потім закривається корком 3 (Фіг.1) та ковпачком 4. Для відбору проби води знімається ковпачок 4 (Фіг.1) одночасно разом з корком 3, при цьому корок 3 не виймається із ковпачка 4, і вода наливається в пляшку 1. Після наливу води в пляшку 1 до рівня, що нижче пристрою 2 на відстані, що чисельно дорівнює більшому розміру горла пляшки 1 (для круглого горла - діаметру горла), пляшка 1 закривається одночасно корком 3 та ковпачком 4. При різких горизонтально-вертикальних переміщеннях та нахилах пляшки 1 (Фіг.1) пристрій 2 обмежує амплітуду коливань верхньої крайки води, за рахунок того, що вона ударяється в нижню суцільну пластинку 2 (Фіг.2) і додатково затримується верхньою перфорованою пластинкою 1, в результаті вода не дістає до корка 3 (Фіг.1). Джерела інформації: 1. Каталог Fisher Bioblock Scientific 2007. C.381. 2. ГОСТ 18963-73 «Вода питьевая. Методы санитарно-бактериологического анализа» // Вода питна. Нормативні документи: Довідник. - Львів: НТЦ «Леонорм-стандарт», 2001. - Т.2. - C.117-130. 5 Комп’ютерна верстка Л. Купенко 27056 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
