Малогабаритний комбікормовий агрегат

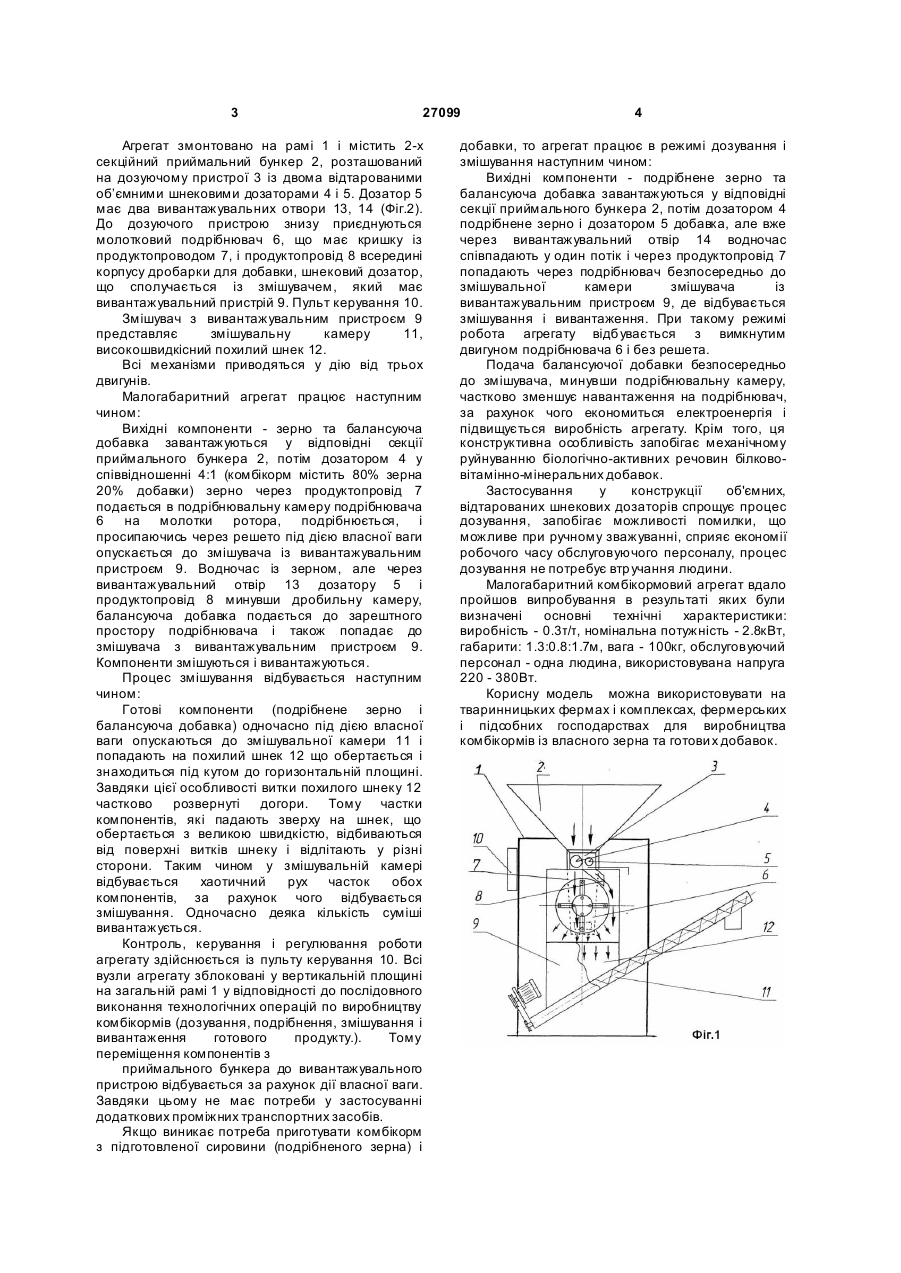

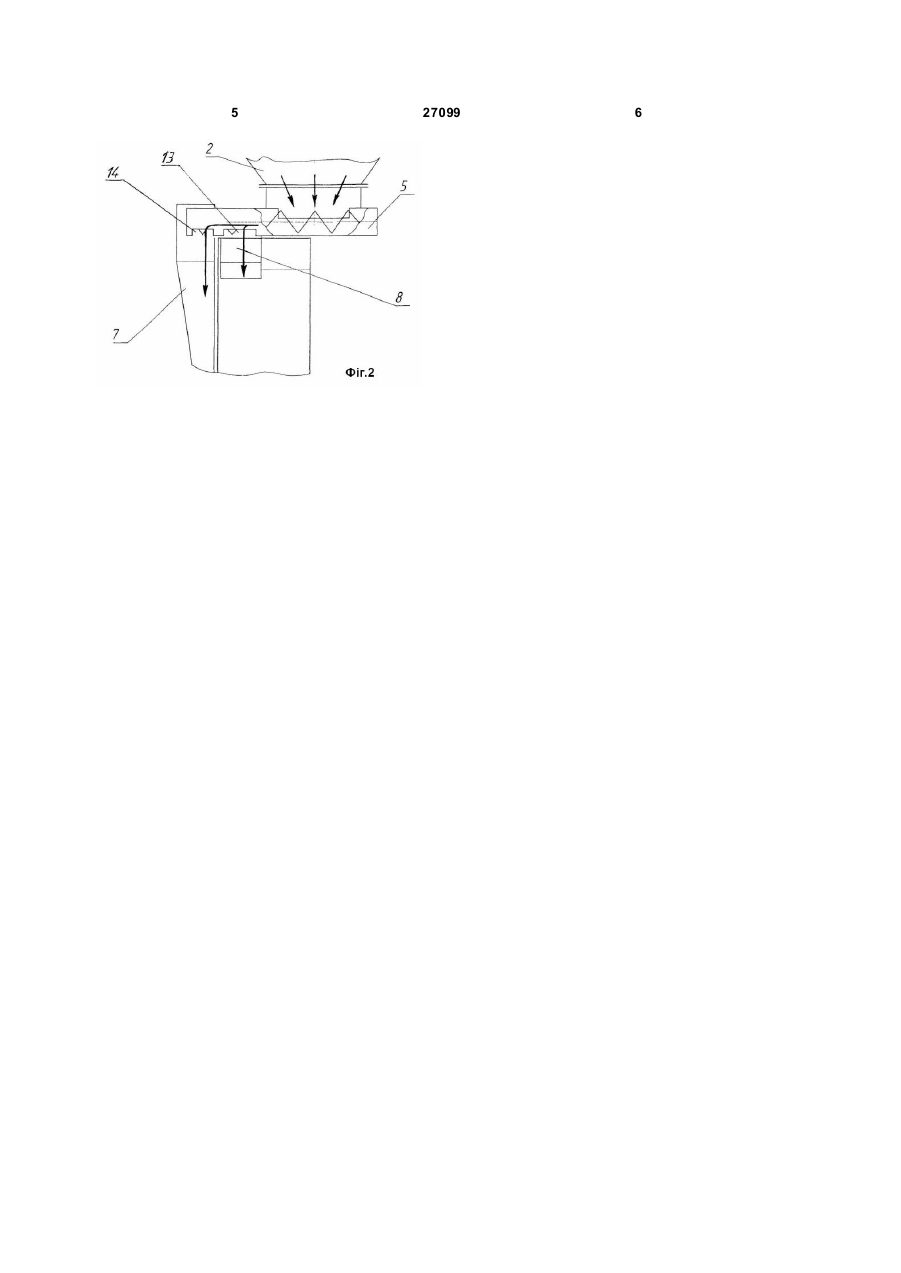

Малогабаритний комбікормовий агрегат, що містить приймальний бункер, подрібнювач і змішувач, який відрізняється тим, що застосовано дозуючий пристрій, а у конструкції змішувача застосовано змішувальну камеру та високошвидкісний похилий шнек. (19) (21) 2004010297 (22) 15.01.2004 (24) 25.10.2007 (72) ЗВЄРЄВ ОЛЕКСАНДР ІВАНОВИЧ, UA, КОСОВ МИКОЛА ОЛЕКС АНДРОВИЧ, U A (73) ІНСТИТУТ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК, U A 3 27099 Агрегат змонтовано на рамі 1 і містить 2-х секційний приймальний бункер 2, розташований на дозуючому пристрої 3 із двома відтарованими об’ємними шнековими дозаторами 4 і 5. Дозатор 5 має два вивантажувальних отвори 13, 14 (Фіг.2). До дозуючого пристрою знизу приєднуються молотковий подрібнювач 6, що має кришку із продуктопроводом 7, і продуктопровід 8 всередині корпусу дробарки для добавки, шнековий дозатор, що сполучається із змішувачем, який має вивантажувальний пристрій 9. Пульт керування 10. Змішувач з вивантажувальним пристроєм 9 представляє змішувальну камеру 11, високошвидкісний похилий шнек 12. Всі механізми приводяться у дію від трьох двигунів. Малогабаритний агрегат працює наступним чином: Вихідні компоненти - зерно та балансуюча добавка завантажуються у відповідні секції приймального бункера 2, потім дозатором 4 у співвідношенні 4:1 (комбікорм містить 80% зерна 20% добавки) зерно через продуктопровід 7 подається в подрібнювальну камеру подрібнювача 6 на молотки ротора, подрібнюється, і просипаючись через решето під дією власної ваги опускається до змішувача із вивантажувальним пристроєм 9. Водночас із зерном, але через вивантажувальний отвір 13 дозатору 5 і продуктопровід 8 минувши дробильну камеру, балансуюча добавка подається до зарештного простору подрібнювача і також попадає до змішувача з вивантажувальним пристроєм 9. Компоненти змішуються і вивантажуються. Процес змішування відбувається наступним чином: Готові компоненти (подрібнене зерно і балансуюча добавка) одночасно під дією власної ваги опускаються до змішувальної камери 11 і попадають на похилий шнек 12 що обертається і знаходиться під кутом до горизонтальній площині. Завдяки цієї особливості витки похилого шнеку 12 частково розвернуті догори. Тому частки компонентів, які падають зверху на шнек, що обертається з великою швидкістю, відбиваються від поверхні витків шнеку і відлітають у різні сторони. Таким чином у змішувальній камері відбувається хаотичний рух часток обох компонентів, за рахунок чого відбувається змішування. Одночасно деяка кількість суміші вивантажується. Контроль, керування і регулювання роботи агрегату здійснюється із пульту керування 10. Всі вузли агрегату зблоковані у вертикальній площині на загальній рамі 1 у відповідності до послідовного виконання технологічних операцій по виробництву комбікормів (дозування, подрібнення, змішування і вивантаження готового продукту.). Тому переміщення компонентів з приймального бункера до вивантажувального пристрою відбувається за рахунок дії власної ваги. Завдяки цьому не має потреби у застосуванні додаткових проміжних транспортних засобів. Якщо виникає потреба приготувати комбікорм з підготовленої сировини (подрібненого зерна) і 4 добавки, то агрегат працює в режимі дозування і змішування наступним чином: Вихідні компоненти - подрібнене зерно та балансуюча добавка завантажуються у відповідні секції приймального бункера 2, потім дозатором 4 подрібнене зерно і дозатором 5 добавка, але вже через вивантажувальний отвір 14 водночас співпадають у один потік і через продуктопровід 7 попадають через подрібнювач безпосередньо до змішувальної камери змішувача із вивантажувальним пристроєм 9, де відбувається змішування і вивантаження. При такому режимі робота агрегату відбувається з вимкнутим двигуном подрібнювача 6 і без решета. Подача балансуючої добавки безпосередньо до змішувача, минувши подрібнювальну камеру, частково зменшує навантаження на подрібнювач, за рахунок чого економиться електроенергія і підвищується виробність агрегату. Крім того, ця конструктивна особливість запобігає механічному руйнуванню біологічно-активних речовин білкововітамінно-мінеральних добавок. Застосування у конструкції об'ємних, відтарованих шнекових дозаторів спрощує процес дозування, запобігає можливості помилки, що можливе при ручному зважуванні, сприяє економії робочого часу обслуговуючого персоналу, процес дозування не потребує втр учання людини. Малогабаритний комбікормовий агрегат вдало пройшов випробування в результаті яких були визначені основні технічні характеристики: виробність - 0.3τ/τ, номінальна потужність - 2.8кВт, габарити: 1.3:0.8:1.7м, вага - 100кг, обслуговуючий персонал - одна людина, використовувана напруга 220 - 380Вт. Корисну модель можна використовувати на тваринницьких фермах і комплексах, фермерських і підсобних господарствах для виробництва комбікормів із власного зерна та готови х добавок. 5 27099 6
