Круповійка
Формула / Реферат

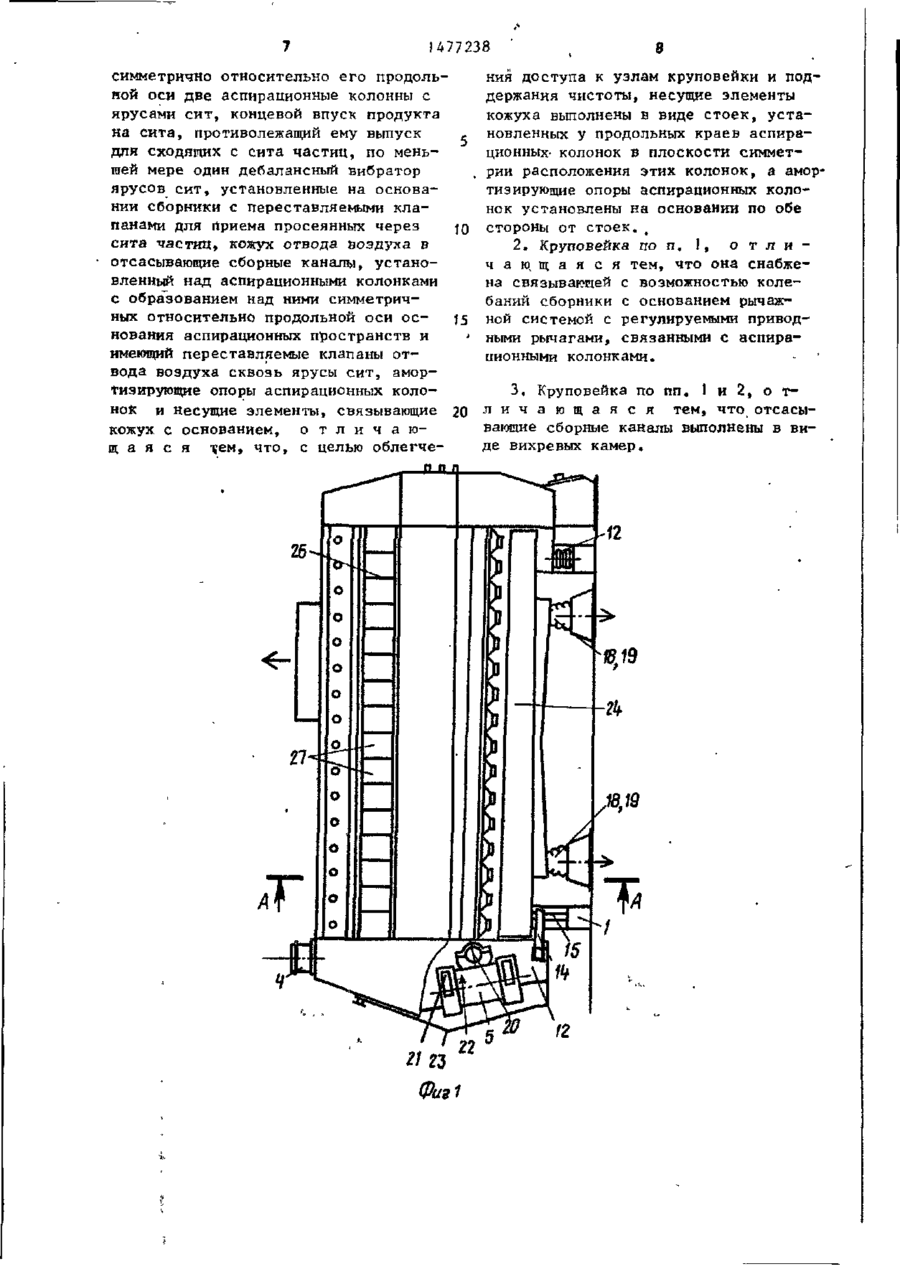

1. Круповейка, включающая основание, установленные над основанием симметрично относительно его продольной оси две аспирационные колонны с ярусами сит, концевой впуск продукта на сита, противолежащий ему выпуск для сходящих с сита частиц, по меньшей мере один дебалан-сный вибратор ярусов сит, установленные на основании сборники с переставляемыми клапанами для приема просеянных через сита частиц, кожух отвода воздуха в отсасывающие сборные каналы, установленный над аспирационными колонками с образованием над ни^и симметричных относительно продольной оси основания аспирационных пространств и имеющий переставляемые клапаны отвода воздуха сквозь ярусы сит, амортизирующие опоры аспирационных колонок и несущие элементы, связывающие кожух с основанием, отличающаяся тем, что, с целью облегчения доступа к узлам круповейки н поддержания чистоты, несущие элементы кожуха выполнены в виде стоек, установленных у продольных краев аспирационных колонок в плоскости симметрии расположения этих колонок, а амортизирующие опоры аспирационных колонок установлены на основании по обе стороны от стоек.
2. Круповейка по п. 1, отличающаяся тем, что она снабжена связывающей с возможностью колебаний сборники с основанием рычажной системой с регулируемыми приводными рычагами, связанными с аспирационными колонками.
3. Круповейка по пп. 1 и 2, отличающаяся тем, что отсасывающие сборные каналы выполнены в виде вихревых камер.
Текст

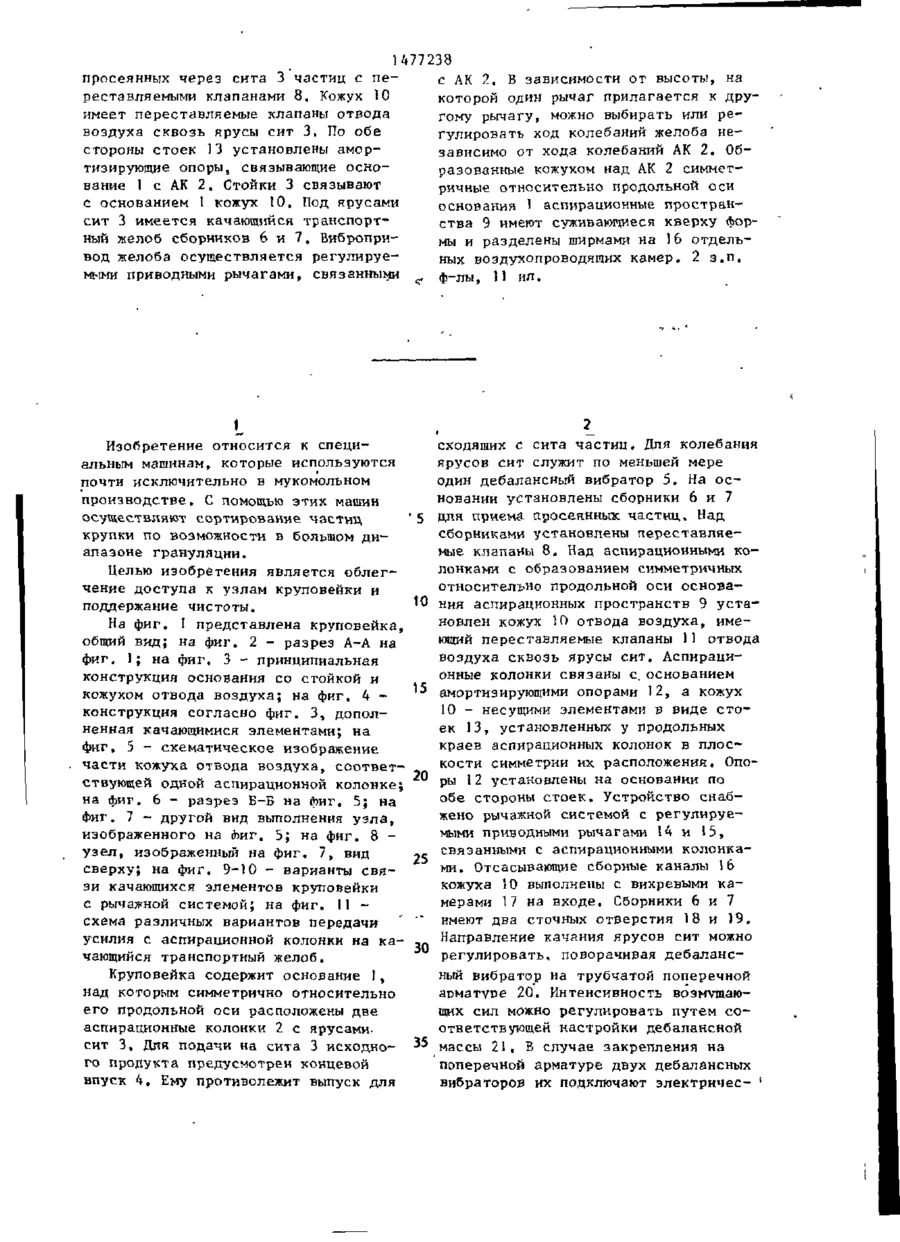

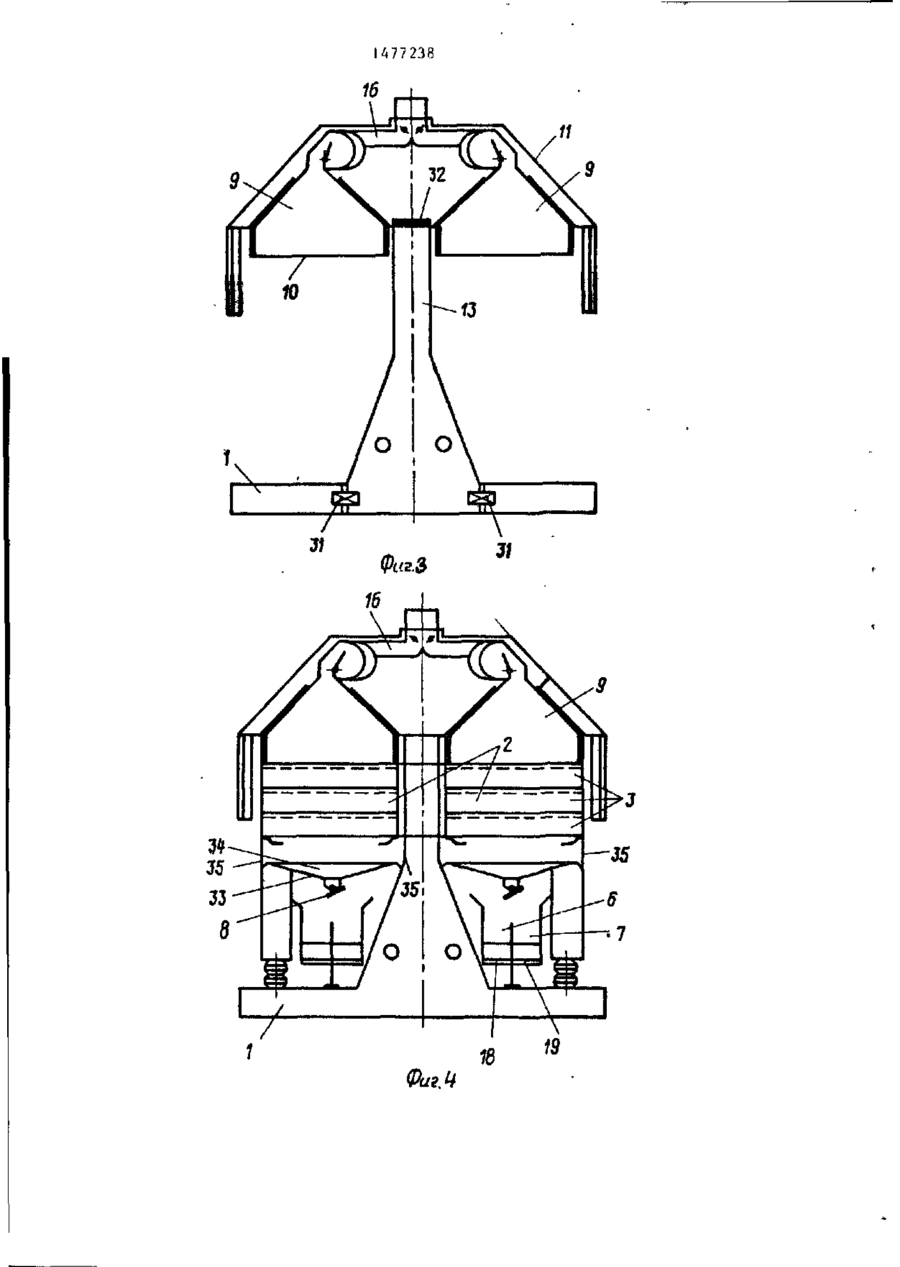

Изобретение относится к сортировке частиц крупки по возможности в большом диапазоне грануляции. Цельоблегчение доступа к узлам круповейки и поддержание чистоты. Для этого несущие элементы установленного над аспирационными колонками (АК) 2 кожуха Ю отвода воздуха в отсасываюіцие сборные каналы 16 выполнены в виде стоек 13» установленных у продольных краев АК 2 в плоскости симметрии расположения этих АК 2, Амортизирующие опоры АК 2 установлены на основании по обе стороны от стоек 13. Каналы 16 выполнены в виде вихревых камер. Исходный продукт подается на сита 3 через концевой впуск. Ему противолежит выпуск для сходящих с сита 3 частиц. Для колебаний ярусов сит 3 служит дебалансный вибратор. На основании 1 круповейки установлены сборники 6 и 7 для приема І СО с 00 Фиг г 1477233 просеянных через С И Т И 3 частиц с пес АК 2. В зависимости от высоты, на реставляемыми клапанами 8, Кожух 10 которой один рычаг прилагается к друимеет переставляемые клапаны отвода гому рычагу, можно выбирать или ревоздуха сквозь ярусы сит 3. По обе гулировать ход колебаний желоба нестороны стоек 13 установлены аморзависимо от хода колебаний АК 2. Обтизирующие опоры, связывающие осноразованные кожухом над АК 2 симметвание 1 с АК 2. Стойки 3 связывают ричные относительно продольной оси с основанием 1 кожух 10. Под ярусами основания 1 аспирационные пространсит 3 имеется качающийся транспортства 9 имеют суживающиеся кверху форный желоб сборников 6 и 7. Вибропримы и разделены ширмами на 16 отдельвод желоба осуществляется регулируеных воэдухопроводяиих камер, 2 з.п, мыми приводными рычагами, связанными ф-лы, П ил. Изобретение относится к специальным машинам, которые используются почти исключительно в мукомольном производстве, С помощью этих машин '5 осуществляют сортирование частиц крупки по возможности в большом диапазоне грануляции. Целью изобретения является облегчение доступа к узлам круповейки и ^0 поддержание чистоты. На фиг. I представлена круповейка, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - принципиальная конструкция основания со стойкой и '> кожухом отвода воздуха; на фиг. 4 конструкция согласно фиг. 3, дополненная качающимися элементами; на фиг, 5 - схематическое изображение части кожуха отвода воздуха, соответствующей одной аспирационной колонке; *0 на фиг. 6 - разрез Б-Б на фиг, 5; на фиг. 7 - другой вид выполнения узла, изображенного на
ДивитисяДодаткова інформація
Назва патенту англійськоюGrits winnowing machine
Назва патенту російськоюКруповейка
МПК / Мітки
МПК: B07B 4/08
Мітки: круповійка
Код посилання
<a href="https://ua.patents.su/8-5260-krupovijjka.html" target="_blank" rel="follow" title="База патентів України">Круповійка</a>
