Литьова форма для виготовлення виробів з пластмас з піднутренням

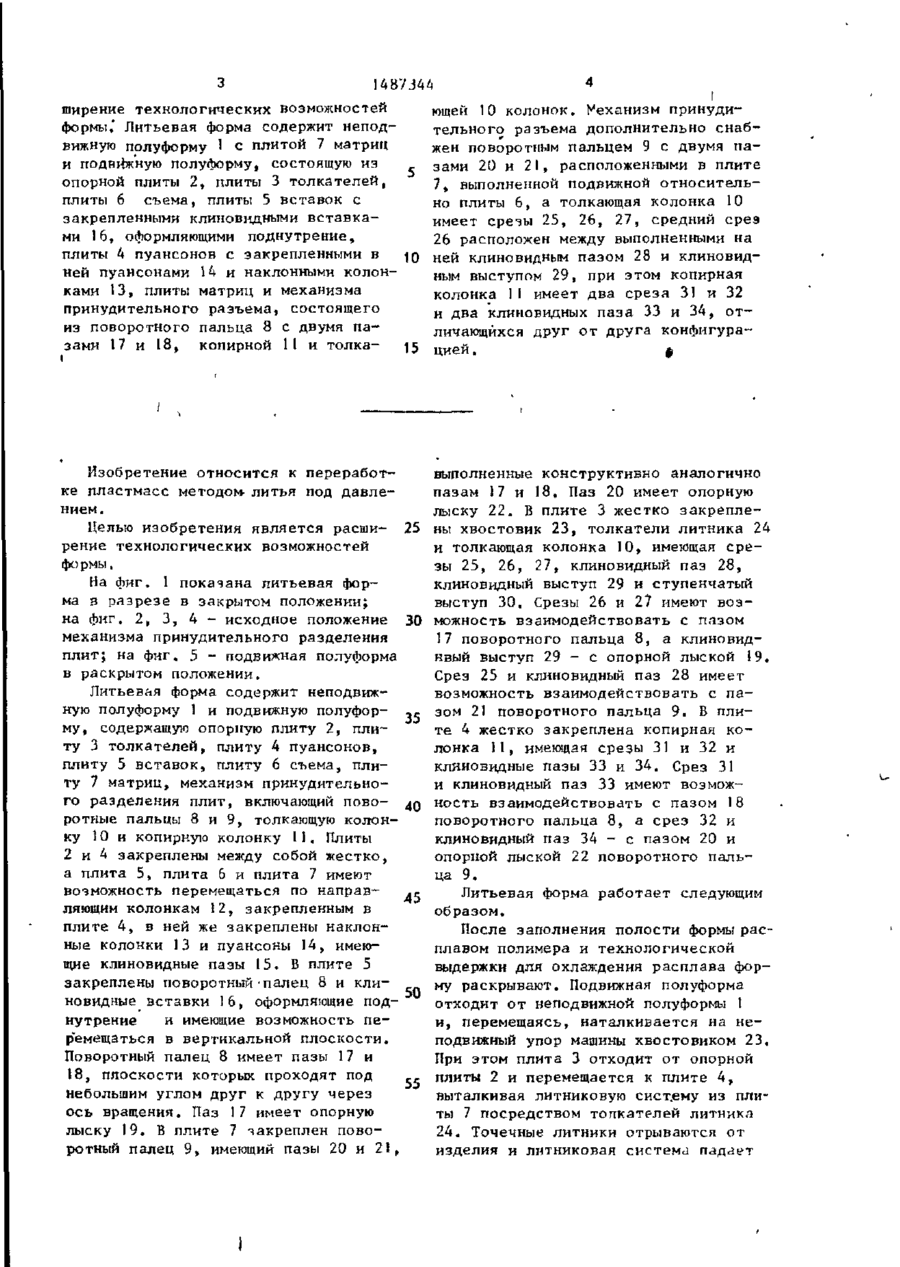

Изобретение относится к области переработки пластмасс методом литья под давлением. Цель изобретения - рас 00 22-89 487J44 ющей 10 колонок. Механизм принудиширение технологических возможностей формы.* Литьевая форма содержит неподтельного разъема дополнительно снабвижную полуформу 1 с плитой 7 матриц жен поворотным пальцем 9 с двумя паи подвижную полуформу, состоящую из зами 20 и 21, расположенными в плите опорной плиты 2, плиты 3 толкателей, 7, выполненной подвижной относительплиты 6 съема, плиты 5 вставок с но плиты 6, а толкающая колонка 10 закрепленными клиновидными вставкаимеет срезы 25, 26, 27, средний среэ ми 16, оформляющими поднутрение, 26 расположен между выполненными на плиты 4 пуансонов с закрепленными в 10 ней клиновидным пазом 28 и клиновидней пуансонами 14 и наклонными колонным выступом 29, при этом копирная ками 13, плиты матриц и механизма колонка II имеет два среза 31 и 32 принудительного разъема, состоящего и два клиновидных паза 33 и 34, отиз поворотного пальца 8 с двумя паличающихся друг от друга конфигуразами 17 и 18, копирной 11 и толкацией . § Изобретение относится к переработке пластмасс методом- литья под давлением. Целью изобретения является расши- 25 рение технологических возможностей фо рмы. На фиг. 1 показана литьевая форма з разрезе в закрытом положении; на фиг. 2, 3, 4 - исходное положение 30 механизма принудительного разделения плит; на фиг, 5 - подвижная полуформа в раскрытом положении. Литьевая форма содержит неподвижную полуформу 1 и подвижную полуфор35 му, содержащую опорную плиту 2, плиту 3 толкателей, плиту 4 пуансонов, плиту 5 вставок, плиту 6 съема, плиту 7 матриц, механизм принудительного разделения плит, включающий пово40 ротные пальцы 8 и 9, толкающую колонку 1 0 и копириую колонку 11. Плиты 2 и 4 закреплены между собой жестко, а плита 5, плита 6 и плита 7 имеют возможность перемещаться по направ45 ляющим колонкам 12, закрепленным в плите 4, в ней же закреплены наклонные колонки 13 и пуансоны 14, имеющие клиновидные пазы 15. В плите 5 закреплены поворотный-палец 8 и клиновидные вставки 16, оформляющие под- 50 нутрение и имеющие возможность перемещаться в вертикальной плоскости. Поворотный палец 8 имеет пазы 17 и 18, плоскости которых проходят под небольшим углом друг к другу через 55 ось вращения. Паз 17 имеет опорную лыску 19. В плите 7 закреплен поворотный палец 9, имеющий пазы 20 и 21, выполненные конструктивно аналогично пазам 17 и 18, Паз 20 имеет опорную лыску 22. В плите 3 жестко закреплены хвостовик 23, толкатели литника 24 и толкающая колонка 10, имеющая срезы 25, 26, 27, клиновидный паз 28, клиновидный выступ 29 и ступенчатый выступ 30. Срезы 26 и 27 имеют возможность взаимодействовать с пазом 17 поворотного пальца 8, а клиновиднвый выступ 29 - с опорной лыской 19. Срез 25 и клиновидный паз 28 имеет возможность взаимодействовать с пазом 21 поворотного пальца 9. В плите 4 жестко закреплена копирная колонка 11, имеющая срезы 31 и 32 и клиновидные пазы 33 и 34. Срез 31 и клиновидный паз 33 имеют возможность взаимодействовать с пазом 18 поворотного пальца 8, а срез 32 и клиновидный паз 34 - с пазом 20 и опорной лыской 22 поворотного пальца 9. Литьевая форма работает следующим образом. После заполнения полости формы расплавом полимера и технологической выдержки для охлаждения расплава форму раскрывают. Подвижная полуформа отходит от неподвижной полуформы 1 и, перемещаясь, наталкивается на неподвижный упор машины хвостовиком 23. При этом плита 3 отходит от опорной плиты 2 и перемещается к плите 4, выталкивая литниковую сист.ему из плиты 7 посредством толкателей литника 24. Точечные литники отрываются от изделия и литниковая система падает 1487344 вниз. Толкающая колонка 10 своим срезом 25 скользит по плоскости паза 21 поворотного пальца 9 и не дает возможности ему провернуться и выйти пазу 20 и опорной льтске 22 из зацепления с клиновидным пазом 34 копирной колонки 11 до тех пор, пока клиновидный паз 28 толкающей колонки 10 своей скошенной поверхностью не начнет 10 взаимодействовать с кромкой паза 21. Поворотный палец проворачивается и его паз 20 и опорная лыска 22 выходят из зацепления с клиновидным пазом 15 34 копирной колонки 11 и паз 20 начинает скользить своей плоскостью , по срезу 32 копирной колонки 11. Только после этого плита 7 приобретает возможность для перемещения относительно плиты 6 под дальнейшим воз-20 действием толкающей колонки 10 на кромки паза 21 поворотного пальца 9. Плита 7 перемещается по направляющим колонкам 12 на расстояние, необходи25 мое для свободного падения отлитого изделия между плитами 7 и 6. Толкающая колонка 10, перемещаясь, воздействует своим клиновидным выступом 29 на опорную лыску 19 паза 17 поворотного пальца 8 и перемещает плиты 30 5 и 6 по направляющим колонкам 12 относительно плиты 4. За счет наклонных колонок 13 клиновидные вставки 16 перемещаются внутри клиновидных пазов 15 пуансона 14 и сближаются. 35 Поворотный палец 8 не имеет возможности провернуться, так как кромка его паза 17 взаимодействует со срезом 26 толкающей колонки 10 с одной стороны, а с другой стороны его паз 40 18 скользит своей плоскостью по срезу 31 копирной колонки 11. При набегании кромки паза 18 на скошенную поверхность клиновидного паза 33 происходит проворот поворотного пальца 45 8 и опорная лыска 19 паза 17 выходит из зацепления с клиновидным выступом 29 толкающей колонки 10. Плита 5 останавливается и клиновидные вставки 16, оформляющие поднутрение , останавливаются. Толкающая колонка 10 продолжает перемещаться и толкает плиту 6 ступенчатым высту б пом 30 и окончательно снимает отлитые изделия с пуансонов 14. При этом толкающая колонка 10 своим срезом 27 скользит по плоскости паза 17 поворотного пальца 8. При смыкании пресс-формы все плиты подвижной полуформы возвращаются в исходное положение в последовательности, обратной описанной. Технико-экономические преимущества заявляемого объекта состоят в следующем. Конструктивное исполнение литьевой формы позволяет расширить ее технологические возможности, получать полимерные изделия с заливкой в дно с использованием точечного литника и обеспечить надежность механического его отрыва на автоматическом режиме работы литьевой машины. Ф о р м у л а и з о б р е т е н и я Литьевая форма для изготовления изделий из пластмасс с поднутрениями, содержащая неподвижную полуформу с плитой матриц и подвижную попуформу, состоящую из опорной плиты, плиты толкателей, плиты съем^, плиты вставок с закрепленными клиновидными вставками, оформляющими поднутрение, плиты пуансонов с закрепленными в ней пуансонами и наклонными колонками, механизма принудительного разъема, состоящего из поворотного пальца с двумя пазами копирной и толкающей колонок, о т л и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей литьевой формы, механизм принудительного разъема дополнительно снабжен поворотным пальцем тс двумя пазами, расположенным в плите матриц, выполненной подвижной относительно плиты съема, а толкающая колонка имеет три среза, средний из которых расположен между выполненными на ней клиновидным пазом и клиновидным выступом, 50 при этом копирная колонка имеет два среза и два клиновидных паза, отличающихся Друг от друга конфигурацией. 48734Д A'A 21 29 26 гг 8 (ШгЗ ^2&по6єрні/то Z5 10 tQ JZ 9 75 16 7f 4 8 5 6 CPU г.5 Редактор М.Самерханова Составитель С.Шорин Техред А.Кравчук Корректор Л.Пилипенко Заказ 990/ДСП Тираж 431 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
