Грунтообробний робочий орган
Номер патенту: 15638
Опубліковано: 17.07.2006
Автори: Воротнюк Валентин Володимирович, Шмат Сергій Іванович
Формула / Реферат
1. Ґрунтообробний робочий орган, який включає стояк і віброударний механізм, який відрізняється тим, що в циліндричному корпусі віброударного механізму встановлене металеве осердя, навколо якого виконана електромагнітна обмотка, та рухомий контакт для вмикання обмотки в коло електричного струму в певний момент часу в залежності від фізико-механічних властивостей ґрунту.
2. Ґрунтообробний робочий орган за п.1, який відрізняється тим, що рухомий контакт виконаний підпружиненим.
Текст

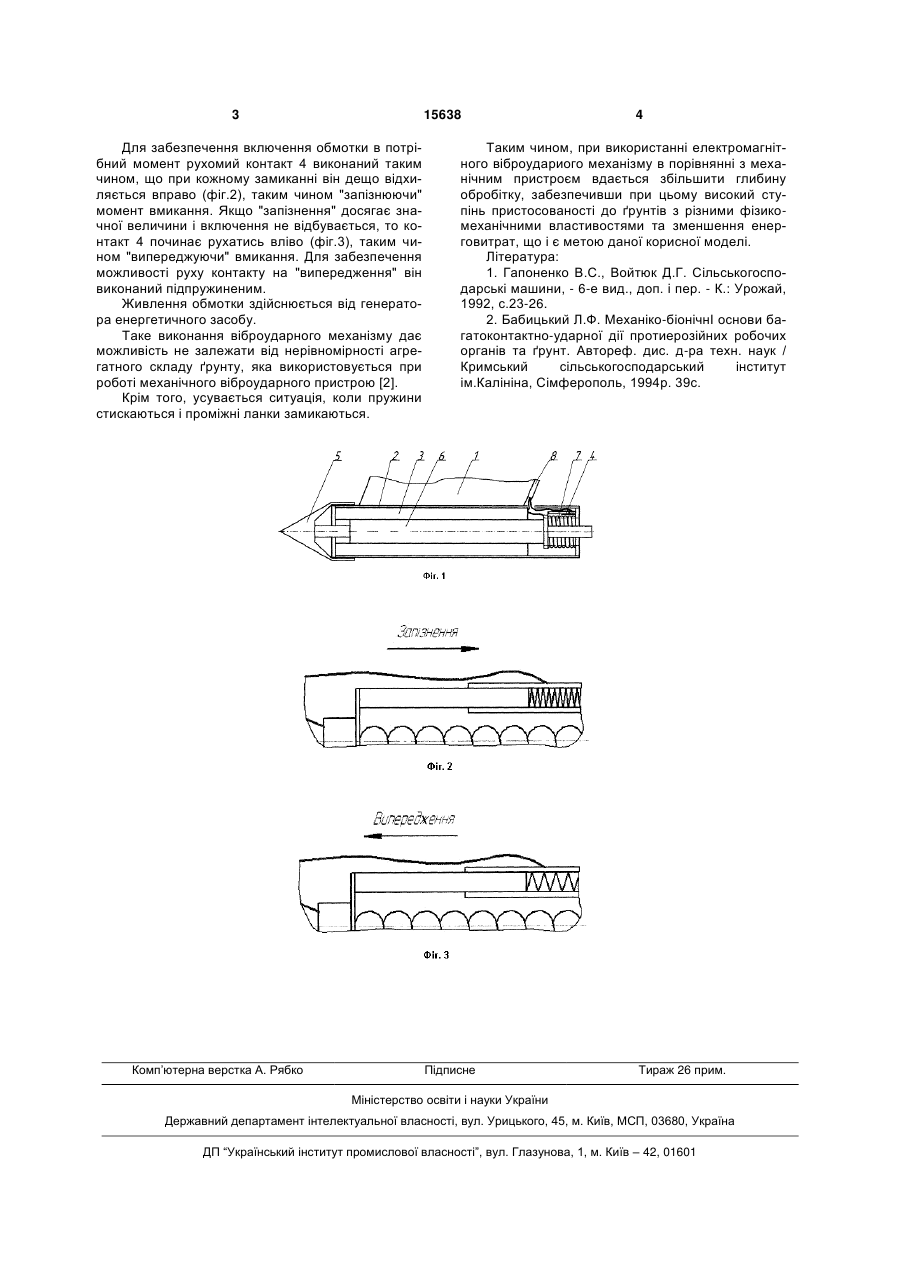

1. Ґрунтообробний робочий орган, який включає стояк і віброударний механізм, який відрізня 3 15638 Для забезпечення включення обмотки в потрібний момент рухомий контакт 4 виконаний таким чином, що при кожному замиканні він дещо відхиляється вправо (фіг.2), таким чином "запізнюючи" момент вмикання. Якщо "запізнення" досягає значної величини і включення не відбувається, то контакт 4 починає рухатись вліво (фіг.3), таким чином "випереджуючи" вмикання. Для забезпечення можливості руху контакту на "випередження" він виконаний підпружиненим. Живлення обмотки здійснюється від генератора енергетичного засобу. Таке виконання віброударного механізму дає можливість не залежати від нерівномірності агрегатного складу ґрунту, яка використовується при роботі механічного віброударного пристрою [2]. Крім того, усувається ситуація, коли пружини стискаються і проміжні ланки замикаються. Комп’ютерна верстка А. Рябко 4 Таким чином, при використанні електромагнітного віброудариого механізму в порівнянні з механічним пристроєм вдається збільшити глибину обробітку, забезпечивши при цьому високий ступінь пристосованості до ґрунтів з різними фізикомеханічними властивостями та зменшення енерговитрат, що і є метою даної корисної моделі. Література: 1. Гапоненко В.С., Войтюк Д.Г. Сільськогосподарські машини, - 6-е вид., доп. і пер. - К.: Урожай, 1992, с.23-26. 2. Бабицький Л.Ф. Механіко-біонічнІ основи багатоконтактно-ударної дії протиерозійних робочих органів та ґрунт. Автореф. дис. д-ра техн. наук / Кримський сільськогосподарський інститут ім.Калініна, Сімферополь, 1994р. 39с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil-cultivation working element
Автори англійськоюVorotniuk Valentyn Volodymyrovych, Shmat Serhii Ivanovych
Назва патенту російськоюПочвообрабатывающий рабочий орган
Автори російськоюВоротнюк Валентин Владимирович, Шмат Сергей Иванович
МПК / Мітки
МПК: A01B 13/08
Мітки: робочий, грунтообробний, орган
