Каналізаційний трап із горизонтальним випуском

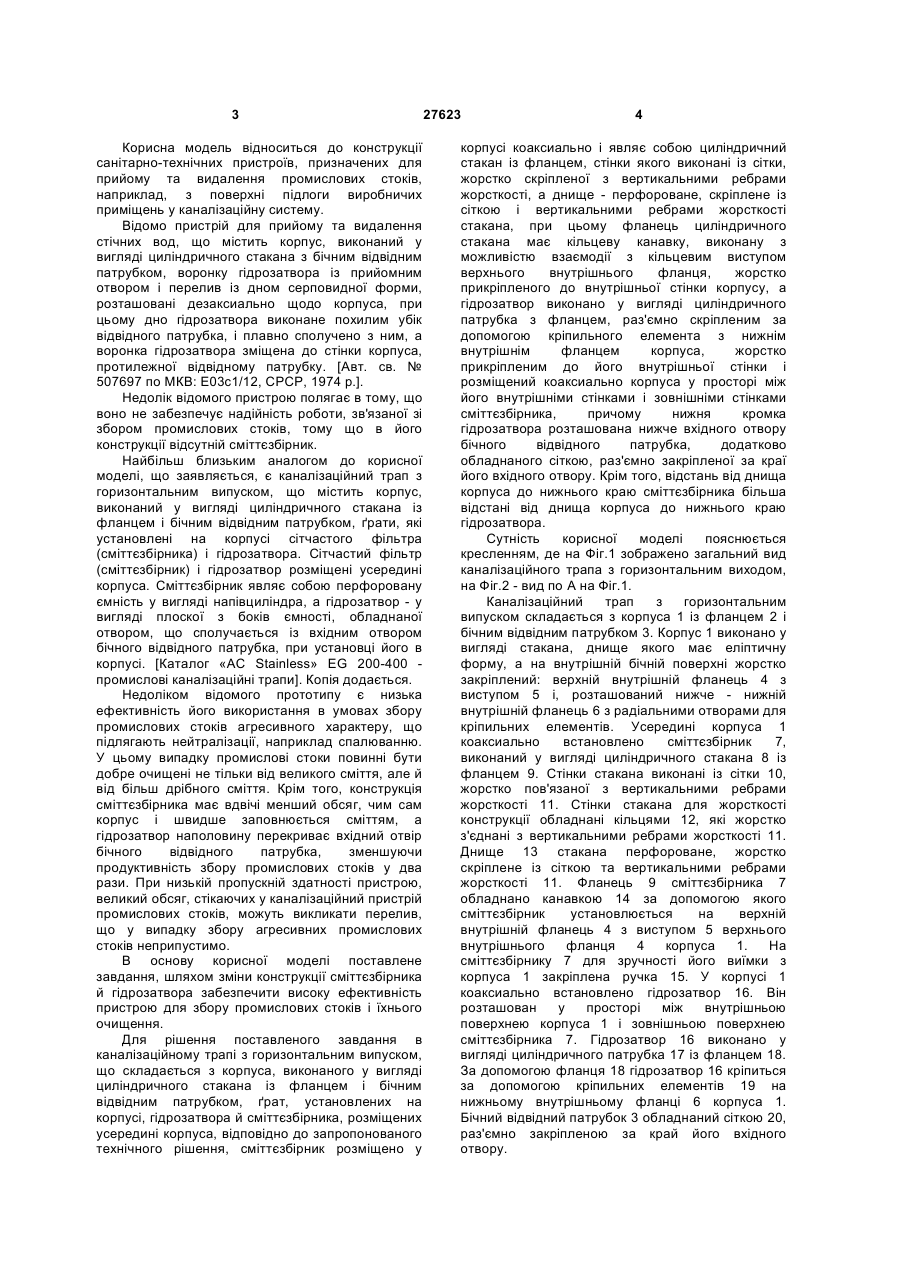

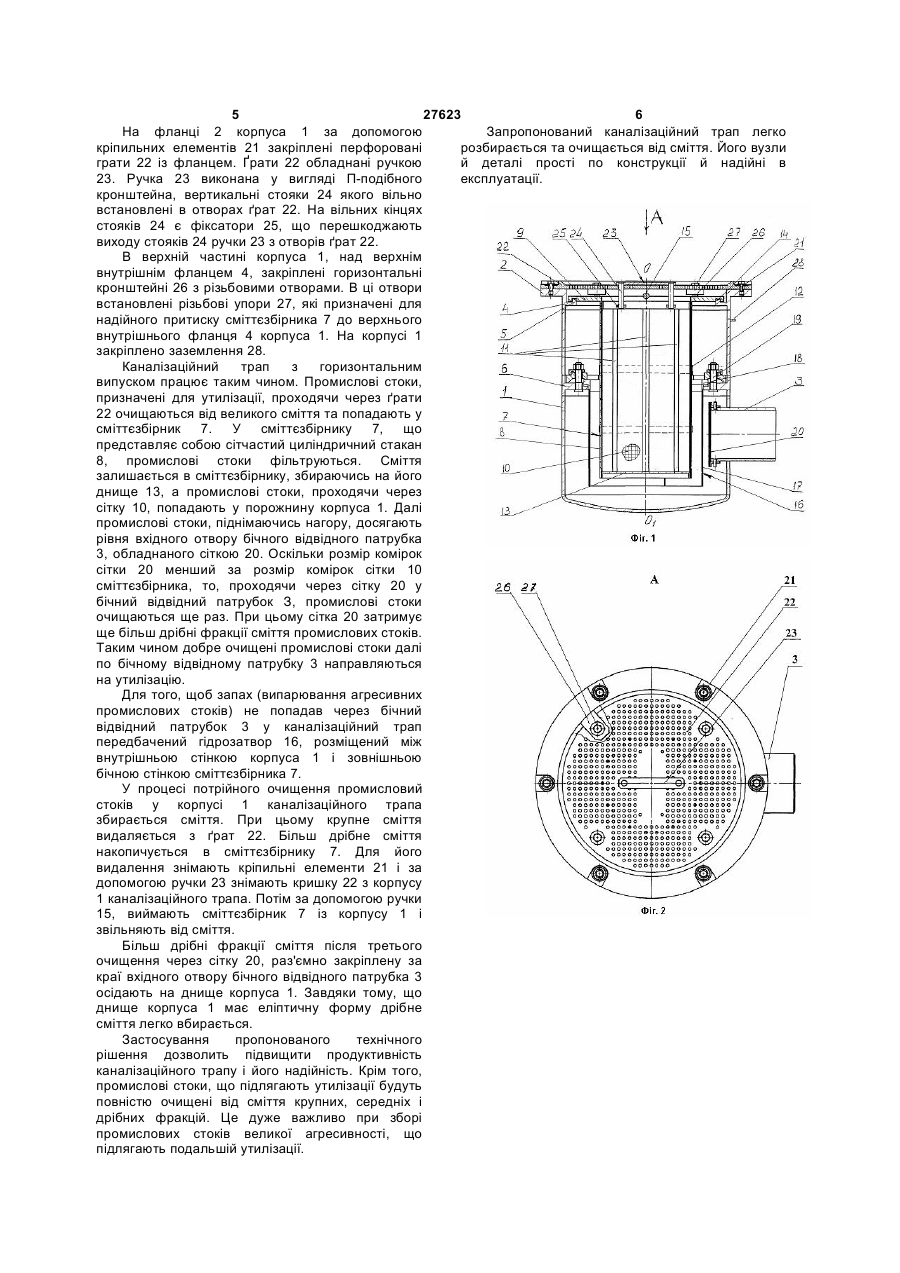

1. Каналізаційний трап із горизонтальним випуском, що містить корпус, виконаний у вигляді циліндричного стакана із фланцем і бічним відвідним патрубком, ґрати, установлені на корпусі, гідрозатвор та сміттєзбірник, розміщені усередині корпусу, який відрізняється тим, що сміттєзбірник розміщений у корпусі коаксіально і являє собою циліндричний стакан із фланцем, стінки якого виконані із сітки, жорстко скріпленої із вертикальними ребрами жорсткості, а днище перфороване, скріплене із сіткою та вертикальними ребрами жорсткості стакана, при цьому фланець циліндричного стакана має кільцеву канавку, виконану з можливістю встановлення на кільцевий виступ верхнього внутрішнього фланця, жорстко прикріпленого до внутрішньої стінки корпусу, а гідрозатвор виконано у вигляді циліндричного патрубка з фланцем, роз'ємно скріпленим за допомогою кріпильних елементів з нижнім внутрішнім фланцем корпусу, жорстко прикріпленим до його внутрішньої стінки і розміщений коаксіально корпусу у просторі між його внутрішньою стінкою і зовнішньою стінкою сміттєзбірника, причому нижня кромка гідрозатвора розташована нижче вхідного отвору бічного відвідного патрубка, додатково оснащеного сіткою, роз'ємно закріпленою за краї його вхідного отвору. 2. Каналізаційний трап з горизонтальним випуском за п. 1, який відрізняється тим, що відстань від днища корпусу до нижньої кромки сміттєзбірника 2 (19) 1 3 Корисна модель відноситься до конструкції санітарно-технічних пристроїв, призначених для прийому та видалення промислових стоків, наприклад, з поверхні підлоги виробничих приміщень у каналізаційну систему. Відомо пристрій для прийому та видалення стічних вод, що містить корпус, виконаний у вигляді циліндричного стакана з бічним відвідним патрубком, воронку гідрозатвора із прийомним отвором і перелив із дном серповидної форми, розташовані дезаксиально щодо корпуса, при цьому дно гідрозатвора виконане похилим убік відвідного патрубка, і плавно сполучено з ним, а воронка гідрозатвора зміщена до стінки корпуса, протилежної відвідному патрубку. [Авт. св. № 507697 по МКВ: Е03с1/12, СРСР, 1974 р.]. Недолік відомого пристрою полягає в тому, що воно не забезпечує надійність роботи, зв'язаної зі збором промислових стоків, тому що в його конструкції відсутній сміттєзбірник. Найбільш близьким аналогом до корисної моделі, що заявляється, є каналізаційний трап з горизонтальним випуском, що містить корпус, виконаний у вигляді циліндричного стакана із фланцем і бічним відвідним патрубком, ґрати, які установлені на корпусі сітчастого фільтра (сміттєзбірника) і гідрозатвора. Сітчастий фільтр (сміттєзбірник) і гідрозатвор розміщені усередині корпуса. Сміттєзбірник являє собою перфоровану ємність у вигляді напівциліндра, а гідрозатвор - у вигляді плоскої з боків ємності, обладнаної отвором, що сполучається із вхідним отвором бічного відвідного патрубка, при установці його в корпусі. [Каталог «AC Stainless» EG 200-400 промислові каналізаційні трапи]. Копія додається. Недоліком відомого прототипу є низька ефективність його використання в умовах збору промислових стоків агресивного характеру, що підлягають нейтралізації, наприклад спалюванню. У цьому випадку промислові стоки повинні бути добре очищені не тільки від великого сміття, але й від більш дрібного сміття. Крім того, конструкція сміттєзбірника має вдвічі менший обсяг, чим сам корпус і швидше заповнюється сміттям, а гідрозатвор наполовину перекриває вхідний отвір бічного відвідного патрубка, зменшуючи продуктивність збору промислових стоків у два рази. При низькій пропускній здатності пристрою, великий обсяг, стікаючих у каналізаційний пристрій промислових стоків, можуть викликати перелив, що у випадку збору агресивних промислових стоків неприпустимо. В основу корисної моделі поставлене завдання, шляхом зміни конструкції сміттєзбірника й гідрозатвора забезпечити високу ефективність пристрою для збору промислових стоків і їхнього очищення. Для рішення поставленого завдання в каналізаційному трапі з горизонтальним випуском, що складається з корпуса, виконаного у вигляді циліндричного стакана із фланцем і бічним відвідним патрубком, ґрат, установлених на корпусі, гідрозатвора й сміттєзбірника, розміщених усередині корпуса, відповідно до запропонованого технічного рішення, сміттєзбірник розміщено у 27623 4 корпусі коаксиально і являє собою циліндричний стакан із фланцем, стінки якого виконані із сітки, жорстко скріпленої з вертикальними ребрами жорсткості, а днище - перфороване, скріплене із сіткою і вертикальними ребрами жорсткості стакана, при цьому фланець циліндричного стакана має кільцеву канавку, виконану з можливістю взаємодії з кільцевим виступом верхнього внутрішнього фланця, жорстко прикріпленого до внутрішньої стінки корпусу, а гідрозатвор виконано у вигляді циліндричного патрубка з фланцем, раз'ємно скріпленим за допомогою кріпильного елемента з нижнім внутрішнім фланцем корпуса, жорстко прикріпленим до його внутрішньої стінки і розміщений коаксиально корпуса у просторі між його внутрішніми стінками і зовнішніми стінками сміттєзбірника, причому нижня кромка гідрозатвора розташована нижче вхідного отвору бічного відвідного патрубка, додатково обладнаного сіткою, раз'ємно закріпленої за краї його вхідного отвору. Крім того, відстань від днища корпуса до нижнього краю сміттєзбірника більша відстані від днища корпуса до нижнього краю гідрозатвора. Сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображено загальний вид каналізаційного трапа з горизонтальним виходом, на Фіг.2 - вид по А на Фіг.1. Каналізаційний трап з горизонтальним випуском складається з корпуса 1 із фланцем 2 і бічним відвідним патрубком 3. Корпус 1 виконано у вигляді стакана, днище якого має еліптичну форму, а на внутрішній бічній поверхні жорстко закріплений: верхній внутрішній фланець 4 з виступом 5 і, розташований нижче - нижній внутрішній фланець 6 з радіальними отворами для кріпильних елементів. Усередині корпуса 1 коаксиально встановлено сміттєзбірник 7, виконаний у вигляді циліндричного стакана 8 із фланцем 9. Стінки стакана виконані із сітки 10, жорстко пов'язаної з вертикальними ребрами жорсткості 11. Стінки стакана для жорсткості конструкції обладнані кільцями 12, які жорстко з'єднані з вертикальними ребрами жорсткості 11. Днище 13 стакана перфороване, жорстко скріплене із сіткою та вертикальними ребрами жорсткості 11. Фланець 9 сміттєзбірника 7 обладнано канавкою 14 за допомогою якого сміттєзбірник установлюється на верхній внутрішній фланець 4 з виступом 5 верхнього внутрішнього фланця 4 корпуса 1. На сміттєзбірнику 7 для зручності його виїмки з корпуса 1 закріплена ручка 15. У корпусі 1 коаксиально встановлено гідрозатвор 16. Він розташован у просторі між внутрішньою поверхнею корпуса 1 і зовнішньою поверхнею сміттєзбірника 7. Гідрозатвор 16 виконано у вигляді циліндричного патрубка 17 із фланцем 18. За допомогою фланця 18 гідрозатвор 16 кріпиться за допомогою кріпильних елементів 19 на нижньому внутрішньому фланці 6 корпуса 1. Бічний відвідний патрубок 3 обладнаний сіткою 20, раз'ємно закріпленою за край його вхідного отвору. 5 27623 6 На фланці 2 корпуса 1 за допомогою Запропонований каналізаційний трап легко кріпильних елементів 21 закріплені перфоровані розбирається та очищається від сміття. Його вузли грати 22 із фланцем. Ґрати 22 обладнані ручкою й деталі прості по конструкції й надійні в 23. Ручка 23 виконана у вигляді П-подібного експлуатації. кронштейна, вертикальні стояки 24 якого вільно встановлені в отворах ґрат 22. На вільних кінцях стояків 24 є фіксатори 25, що перешкоджають виходу стояків 24 ручки 23 з отворів ґрат 22. В верхній частині корпуса 1, над верхнім внутрішнім фланцем 4, закріплені горизонтальні кронштейні 26 з різьбовими отворами. В ці отвори встановлені різьбові упори 27, які призначені для надійного притиску сміттєзбірника 7 до верхнього внутрішнього фланця 4 корпуса 1. На корпусі 1 закріплено заземлення 28. Каналізаційний трап з горизонтальним випуском працює таким чином. Промислові стоки, призначені для утилізації, проходячи через ґрати 22 очищаються від великого сміття та попадають у сміттєзбірник 7. У сміттєзбірнику 7, що представляє собою сітчастий циліндричний стакан 8, промислові стоки фільтруються. Сміття залишається в сміттєзбірнику, збираючись на його днище 13, а промислові стоки, проходячи через сітку 10, попадають у порожнину корпуса 1. Далі промислові стоки, піднімаючись нагору, досягають рівня вхідного отвору бічного відвідного патрубка 3, обладнаного сіткою 20. Оскільки розмір комірок сітки 20 менший за розмір комірок сітки 10 сміттєзбірника, то, проходячи через сітку 20 у бічний відвідний патрубок З, промислові стоки очищаються ще раз. При цьому сітка 20 затримує ще більш дрібні фракції сміття промислових стоків. Таким чином добре очищені промислові стоки далі по бічному відвідному патрубку 3 направляються на утилізацію. Для того, щоб запах (випарювання агресивних промислових стоків) не попадав через бічний відвідний патрубок 3 у каналізаційний трап передбачений гідрозатвор 16, розміщений між внутрішньою стінкою корпуса 1 і зовнішньою бічною стінкою сміттєзбірника 7. У процесі потрійного очищення промисловий стоків у корпусі 1 каналізаційного трапа збирається сміття. При цьому крупне сміття видаляється з ґрат 22. Більш дрібне сміття накопичується в сміттєзбірнику 7. Для його видалення знімають кріпильні елементи 21 і за допомогою ручки 23 знімають кришку 22 з корпусу 1 каналізаційного трапа. Потім за допомогою ручки 15, виймають сміттєзбірник 7 із корпусу 1 і звільняють від сміття. Більш дрібні фракції сміття після третього очищення через сітку 20, раз'ємно закріплену за краї вхідного отвору бічного відвідного патрубка 3 осідають на днище корпуса 1. Завдяки тому, що днище корпуса 1 має еліптичну форму дрібне сміття легко вбирається. Застосування пропонованого технічного рішення дозволить підвищити продуктивність каналізаційного трапу і його надійність. Крім того, промислові стоки, що підлягають утилізації будуть повністю очищені від сміття крупних, середніх і дрібних фракцій. Це дуже важливо при зборі промислових стоків великої агресивності, що підлягають подальшій утилізації.
