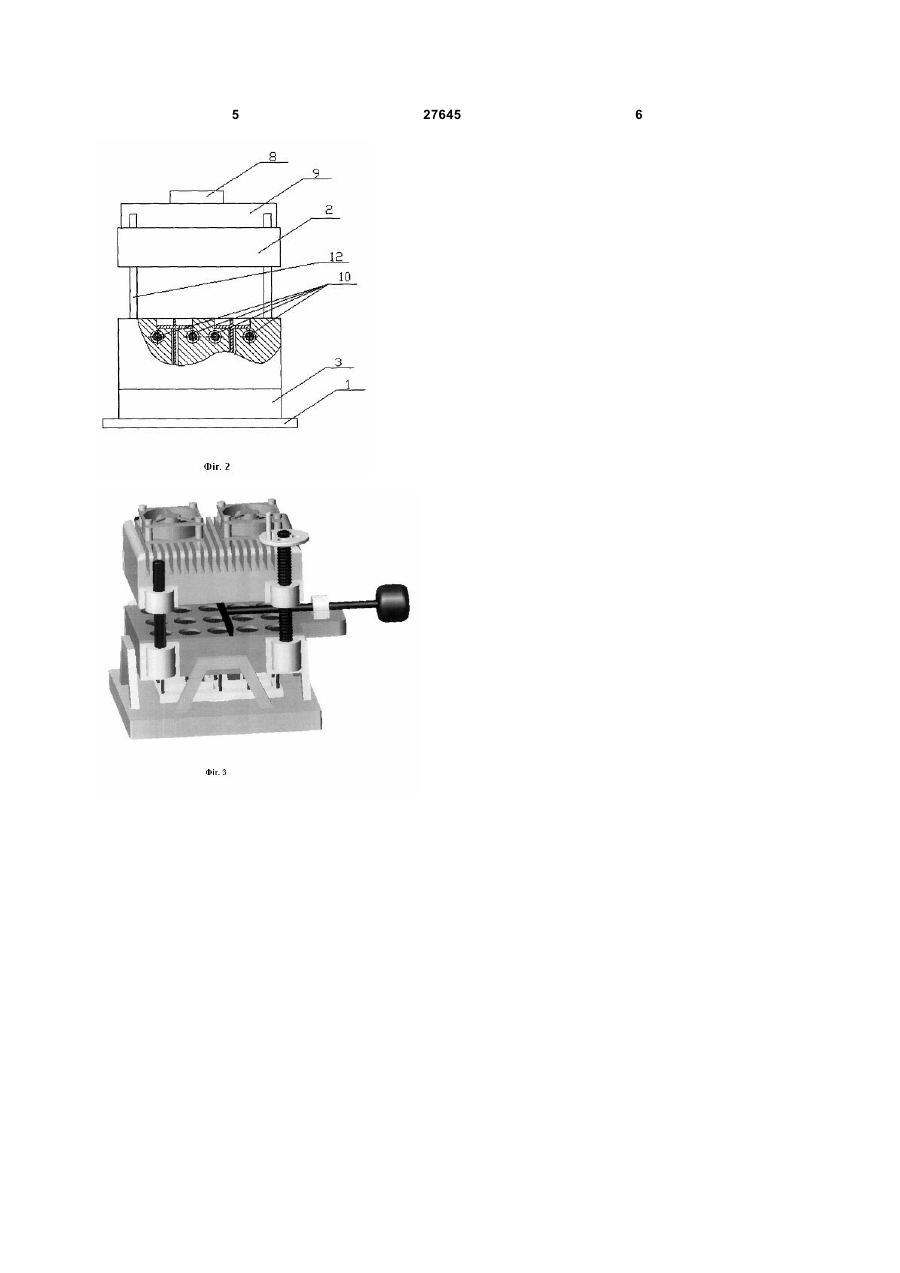

Пристрій для виготовлення стоматологічних лікувальних дисків

1. Пристрій для виготовлення стоматологічних лікувальних дисків, що складається зі станини та матриці, виконаної у формі двох плит, нижня з яких містить чарунки для формування стоматологічних лікувальних дисків, а верхня розташована з можливістю переміщення відносно нижньої до щільного прилягання поверхонь обох плит, який відрізняється тим, що додатково 3 застосування додаткового обладнання для нагрівання та охолодження пристрою. Завданням корисної моделі є створення нового пристрою для виготовлення стоматологічних лікувальних дисків, в якому шляхом конструктивного рішення з використанням системи виштовхуючих штоків, нагрівальних та охолоджувальних елементів забезпечується одержання якісної продукції, причому заявлений пристрій зручний у застосуванні і може бути використаний як у лабораторних, так і у промислових умовах. Поставлене завдання вирішується таким чином, що у пристрої для виготовлення стоматологічних лікувальних дисків, що складається зі станини та матриці, виконаної у формі двох плит, нижня з яких містить чарунки для формування стоматологічних лікувальних дисків, а верхня розташована з можливістю переміщення відносно нижньої до щільного прилягання поверхонь обох плит, винаходом передбачено, що пристрій додатково містить виштовхуючі штоки, розташовані співвісно з чарунками нижньої плити матриці та з'єднані єдиною платформою, розміщеною між станиною та нижньою поверхнею закріпленої на станині нижньої плити матриці з можливістю переміщення у вертикальному напрямі за допомогою поршню. У відповідності з конструктивним рішенням заявленого пристрою на верхній плиті матриці розміщені вентиляційні пристрої у достатній кількості, а верхня частина верхньої плити матриці виконана з ребрами охолодження. Корисною моделлю також передбачено, що нижня плита матриці містить нагрівальні елементи. Згідно з корисною моделлю перевагу віддано варіанту, коли плити матриці виконані з матеріалу з високою теплопровідністю. Схематичне зображення заявленого пристрою наведено на Фіг.1, Фіг.2, загальний вид пристрою наведений на Фіг.3. Пристрій для виготовлення стоматологічних лікувальних дисків містить станину 1, верхню плиту матриці 2, нижню плиту матриці 3 з чарунками 4 для формування стоматологічних лікувальних дисків, систему виштовхуючих штоків 5, з'єднаних платформою 6, поршень 7, вентиляційні пристрої 8, ребра охолодження 9, виконані у верхній частині верхньої плити матриці 2, нагрівальні елементи 10, напрямні штирі 11, напрямний штир з різьбленням 12, втулки ковзання 13, втулка з різьбленням 14, вороток 15. Згідно з заявленим пристроєм нижня плита матриці 3 закріплена на станині 1 за допомогою будь-яких придатних для цієї мети кріпильних елементів (на рисунку не зазначені). В якості поршню 7 може бути використаний пневмопоршень. Переважним варіантом заявленого пристрою передбачено використання електротенів в якості нагрівальних елементів 10. Виконання верхньої частини верхньої плити матриці 2 у формі ребер охолодження 9 та використання вентиляційних пристроїв 8 забезпечує швидке охолодження пристрою. 27645 4 Використання нагрівальних елементів 10, вмонтованих у нижню плиту матриці 3 дозволяє забезпечити її рівномірне швидке нагрівання, що зменшує втрати композиційної маси та забезпечує високу якість одержаних стоматологічних лікувальних дисків. Для забезпечення плавності ходу та виключення перекошування під час підняття й опускання верхньої плити матриці 2 в неї вмонтовані втулки ковзання 13. Пристрій функціонує наступним чином. Композиційну масу для формування стоматологічних лікувальних дисків заливають у чарунки 4 попередньо нагрітої за допомогою нагрівальних елементів 10 нижньої плити матриці 3 через заливний патрубок (на рисунку не вказаний), залишки маси видаляють механічним шляхом, наприклад, металевим шпателем для забезпечення максимальної площі зіткнення робочих плит матриці. За допомогою воротка 15 здійснюють переміщення верхньої плити матриці 2 по напрямним штирям 11, 12 з втулками 13, 14 до забезпечення щільного прилягання поверхонь обох плит матриці 2, 3. Для охолодження розплавленої маси стоматологічних лікувальних дисків та матриці включають вентиляційні пристрої 8. Після охолодження за допомогою воротка 15 здійснюють підйом верхньої плити матриці 2. Сформовані стоматологічні лікувальні диски виштовхують з чарунок 4 нижньої плити матриці 3 виштовхуючими штоками 5 при переміщенні платформи 6 поршнем 7, який приводять у дію будь-яким раціональним способом, наприклад, з використанням електромагнітних елементів. Таким чином, заявлено пристрій для виготовлення стоматологічних лікувальних дисків, який є нескладним за конструкцією, економічним та не вимагає спеціальної підготовки персоналу для роботи. 5 27645 6
