Буферний каскад, який містить дванадцять транзисторів, два джерела струму, шини додатного та від’ємного живлення, вхідну та вихідну шини, причому база першого транзистора через перше джерело струму приєднана до шини додатного живлення, база восьмого транзистора через друге джерело струму приєднана до шини від’ємного живлення, бази одинадцятого і дванадцятого транзисторів з’єднані з своїми колекторами та приєднані до вихідної шини, бази третього і шостого транзисторів з’єднані відповідно з базами дев’ятого та десятого транзисторів, який відрізняється тим, що у нього введено тринадцятий та чотирнадцятий транзистори, причому база кожного з них з’єднана з його колектором, а емітери тринадцятого та чотирнадцятого транзисторів з’єднано з вхідною шиною, базу четвертого транзистора з’єднано з колектором та базою тринадцятого транзистора, а базу п’ятого транзистора з’єднано з колектором та базою чотирнадцятого, емітер четвертого транзистора з’єднано з базою першого транзистора та через перше джерело струму приєднано до шини додатного живлення, емітер п’ятого транзистора з’єднано з базою восьмого транзистора та через друге джерело струму приєднано до шини від’ємного живлення, емітери другого та сьомого транзисторів з’єднано з базами першого та восьмого транзисторів відповідно, колектори першого та восьмого транзисторів приєднані до шини додатного та від’ємного живлення відповідно, колектори четвертого та п’ятого транзисторів з’єднані з емітерами восьмого та першого транзисторів відповідно, база другого транзистора з’єднана з емітером одинадцятого транзистора, а база сьомого транзистора з’єднана з емітером дванадцятого, колектори другого та сьомого транзисторів з’єднані з колекторами і базами третього та шостого транзисторів відповідно, а емітери третього та шостого транзисторів з’єднані між собою, колектори дев’ятого та десятого транзисторів з’єднані з шинами додатного та від’ємного живлення відповідно, а їх емітери з’єднані з вихідною шиною.

Текст

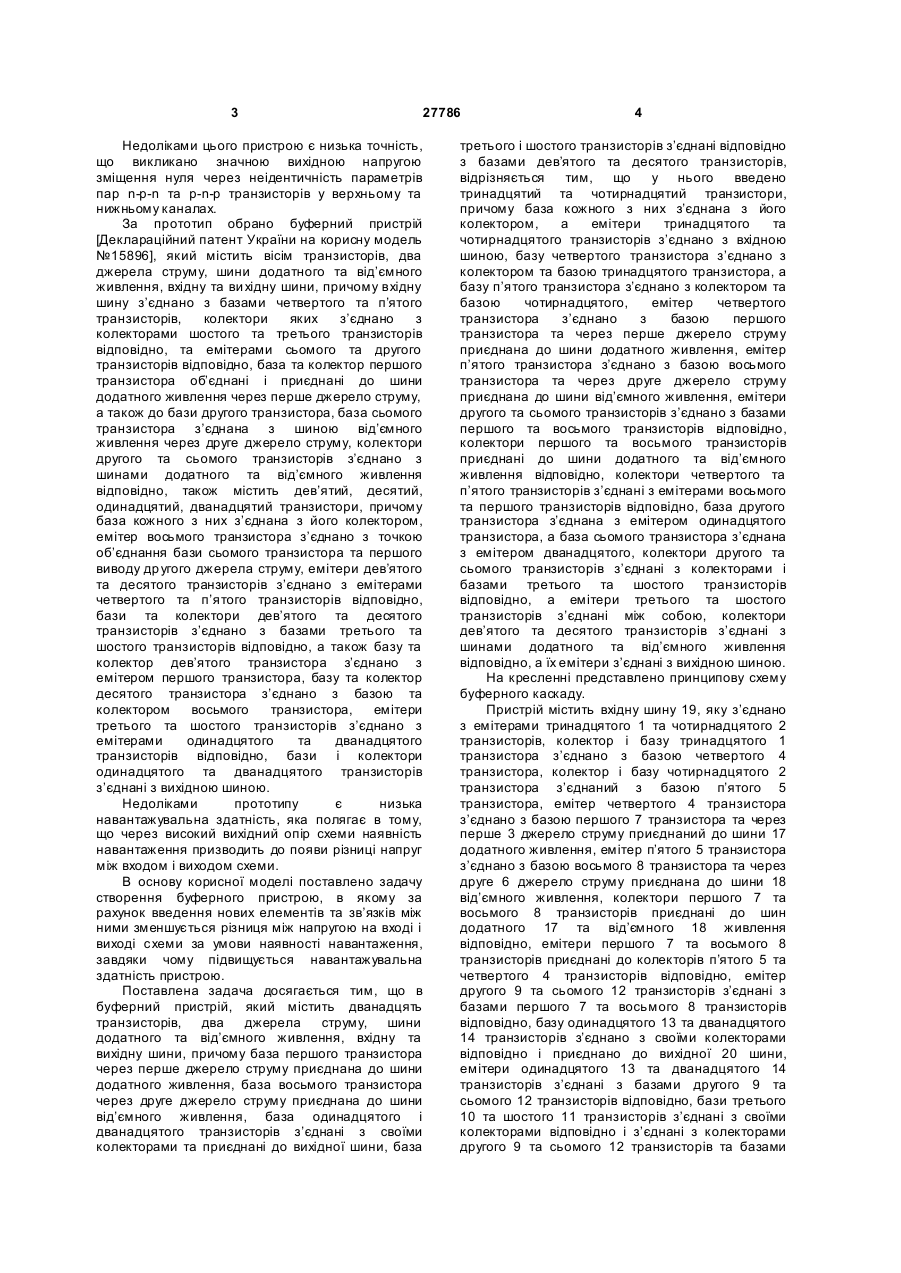

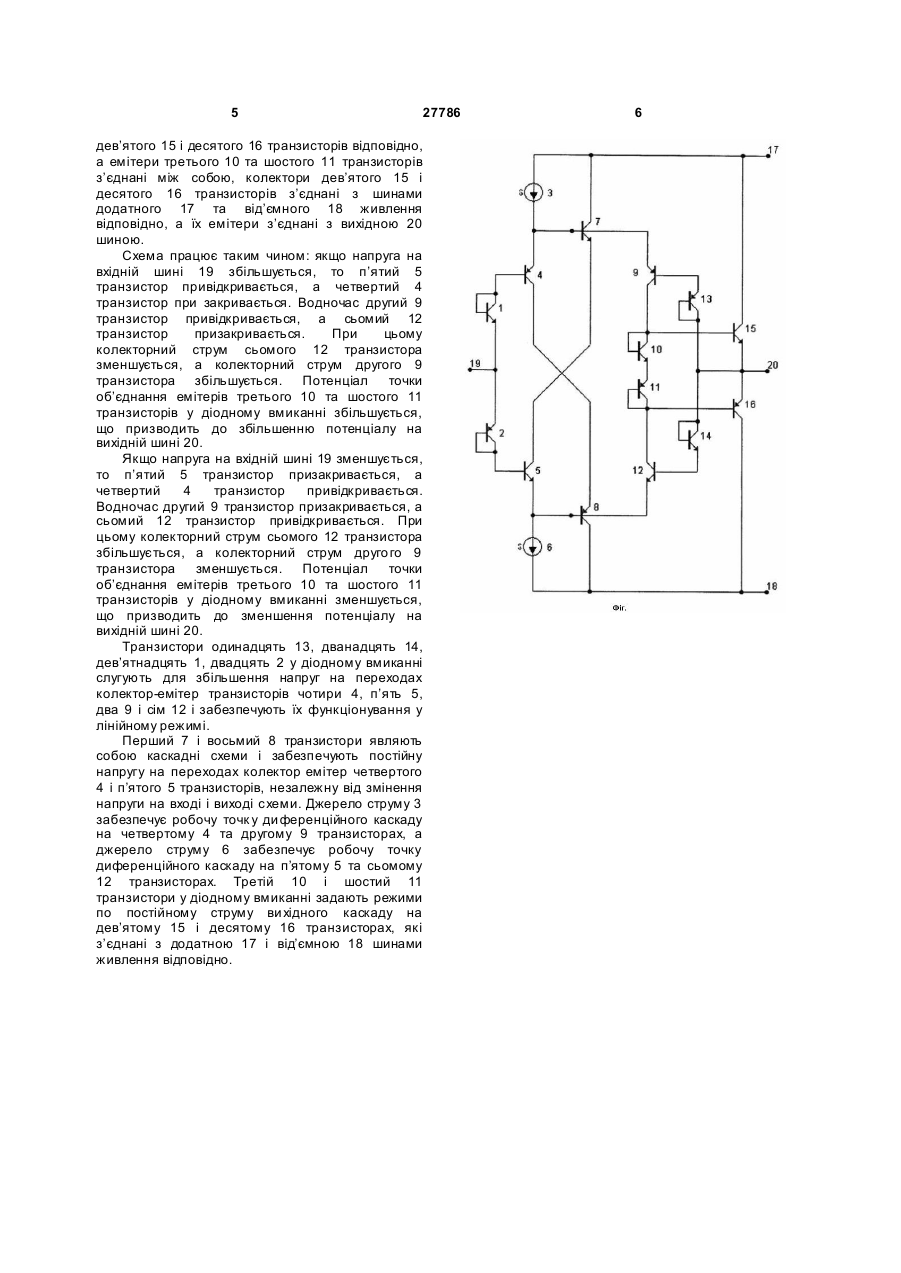

Буферний каскад, який містить дванадцять транзисторів, два джерела струму, шини додатного та від’ємного живлення, вхідну та вихідну шини, причому база першого транзистора через перше джерело струму приєднана до шини додатного живлення, база восьмого транзистора через друге джерело струму приєднана до шини від’ємного живлення, бази одинадцятого і дванадцятого транзисторів з’єднані з своїми колекторами та приєднані до вихідної шини, бази третього і шостого транзисторів з’єднані відповідно з базами дев’ятого та десятого транзисторів, який відрізняє ться тим, що у нього введено тринадцятий та чотирнадцятий транзистори, причому база кожного з них з’єднана з його колектором, а емітери тринадцятого та чотирнадцятого транзисторів з’єднано з вхідною U 2 (19) 1 3 27786 Недоліками цього пристрою є низька точність, що викликано значною вихідною напругою зміщення нуля через неідентичність параметрів пар n-р-n та р-n-р транзисторів у верхньому та нижньому каналах. За прототип обрано буферний пристрій [Деклараційний патент України на корисну модель №15896], який містить вісім транзисторів, два джерела струму, шини додатного та від’ємного живлення, вхідну та ви хідну шини, причому вхідну шину з’єднано з базами четвертого та п’ятого транзисторів, колектори яких з’єднано з колекторами шостого та третього транзисторів відповідно, та емітерами сьомого та другого транзисторів відповідно, база та колектор першого транзистора об’єднані і приєднані до шини додатного живлення через перше джерело струму, а також до бази другого транзистора, база сьомого транзистора з’єднана з шиною від’ємного живлення через друге джерело струму, колектори другого та сьомого транзисторів з’єднано з шинами додатного та від’ємного живлення відповідно, також містить дев’ятий, десятий, одинадцятий, дванадцятий транзистори, причому база кожного з них з’єднана з його колектором, емітер восьмого транзистора з’єднано з точкою об’єднання бази сьомого транзистора та першого виводу др угого джерела струму, емітери дев’ятого та десятого транзисторів з’єднано з емітерами четвертого та п’ятого транзисторів відповідно, бази та колектори дев’ятого та десятого транзисторів з’єднано з базами третього та шостого транзисторів відповідно, а також базу та колектор дев’ятого транзистора з’єднано з емітером першого транзистора, базу та колектор десятого транзистора з’єднано з базою та колектором восьмого транзистора, емітери третього та шостого транзисторів з’єднано з емітерами одинадцятого та дванадцятого транзисторів відповідно, бази і колектори одинадцятого та дванадцятого транзисторів з’єднані з вихідною шиною. Недоліками прототипу є низька навантажувальна здатність, яка полягає в тому, що через високий вихідний опір схеми наявність навантаження призводить до появи різниці напруг між входом і виходом схеми. В основу корисної моделі поставлено задачу створення буферного пристрою, в якому за рахунок введення нових елементів та зв’язків між ними зменшується різниця між напругою на вході і виході схеми за умови наявності навантаження, завдяки чому підвищується навантажувальна здатність пристрою. Поставлена задача досягається тим, що в буферний пристрій, який містить дванадцять транзисторів, два джерела струму, шини додатного та від’ємного живлення, вхідну та вихідну шини, причому база першого транзистора через перше джерело струму приєднана до шини додатного живлення, база восьмого транзистора через друге джерело струму приєднана до шини від’ємного живлення, база одинадцятого і дванадцятого транзисторів з’єднані з своїми колекторами та приєднані до вихідної шини, база 4 третього і шостого транзисторів з’єднані відповідно з базами дев’ятого та десятого транзисторів, відрізняється тим, що у нього введено тринадцятий та чотирнадцятий транзистори, причому база кожного з них з’єднана з його колектором, а емітери тринадцятого та чотирнадцятого транзисторів з’єднано з вхідною шиною, базу четвертого транзистора з’єднано з колектором та базою тринадцятого транзистора, а базу п’ятого транзистора з’єднано з колектором та базою чотирнадцятого, емітер четвертого транзистора з’єднано з базою першого транзистора та через перше джерело струму приєднана до шини додатного живлення, емітер п’ятого транзистора з’єднано з базою восьмого транзистора та через друге джерело струму приєднана до шини від’ємного живлення, емітери другого та сьомого транзисторів з’єднано з базами першого та восьмого транзисторів відповідно, колектори першого та восьмого транзисторів приєднані до шини додатного та від’ємного живлення відповідно, колектори четвертого та п’ятого транзисторів з’єднані з емітерами восьмого та першого транзисторів відповідно, база другого транзистора з’єднана з емітером одинадцятого транзистора, а база сьомого транзистора з’єднана з емітером дванадцятого, колектори другого та сьомого транзисторів з’єднані з колекторами і базами третього та шостого транзисторів відповідно, а емітери третього та шостого транзисторів з’єднані між собою, колектори дев’ятого та десятого транзисторів з’єднані з шинами додатного та від’ємного живлення відповідно, а їх емітери з’єднані з вихідною шиною. На кресленні представлено принципову схему буферного каскаду. Пристрій містить вхідну шину 19, яку з’єднано з емітерами тринадцятого 1 та чотирнадцятого 2 транзисторів, колектор і базу тринадцятого 1 транзистора з’єднано з базою четвертого 4 транзистора, колектор і базу чотирнадцятого 2 транзистора з’єднаний з базою п’ятого 5 транзистора, емітер четвертого 4 транзистора з’єднано з базою першого 7 транзистора та через перше 3 джерело струму приєднаний до шини 17 додатного живлення, емітер п’ятого 5 транзистора з’єднано з базою восьмого 8 транзистора та через друге 6 джерело струму приєднана до шини 18 від’ємного живлення, колектори першого 7 та восьмого 8 транзисторів приєднані до шин додатного 17 та від’ємного 18 живлення відповідно, емітери першого 7 та восьмого 8 транзисторів приєднані до колекторів п’ятого 5 та четвертого 4 транзисторів відповідно, емітер другого 9 та сьомого 12 транзисторів з’єднані з базами першого 7 та восьмого 8 транзисторів відповідно, базу одинадцятого 13 та дванадцятого 14 транзисторів з’єднано з своїми колекторами відповідно і приєднано до вихідної 20 шини, емітери одинадцятого 13 та дванадцятого 14 транзисторів з’єднані з базами другого 9 та сьомого 12 транзисторів відповідно, бази третього 10 та шостого 11 транзисторів з’єднані з своїми колекторами відповідно і з’єднані з колекторами другого 9 та сьомого 12 транзисторів та базами 5 27786 дев’ятого 15 і десятого 16 транзисторів відповідно, а емітери третього 10 та шостого 11 транзисторів з’єднані між собою, колектори дев’ятого 15 і десятого 16 транзисторів з’єднані з шинами додатного 17 та від’ємного 18 живлення відповідно, а їх емітери з’єднані з вихідною 20 шиною. Схема працює таким чином: якщо напруга на вхідній шині 19 збільшується, то п’ятий 5 транзистор привідкривається, а четвертий 4 транзистор при закривається. Водночас другий 9 транзистор привідкривається, а сьомий 12 транзистор призакривається. При цьому колекторний струм сьомого 12 транзистора зменшується, а колекторний струм другого 9 транзистора збільшується. Потенціал точки об’єднання емітерів третього 10 та шостого 11 транзисторів у діодному вмиканні збільшується, що призводить до збільшенню потенціалу на вихідній шині 20. Якщо напруга на вхідній шині 19 зменшується, то п’ятий 5 транзистор призакривається, а четвертий 4 транзистор привідкривається. Водночас другий 9 транзистор призакривається, а сьомий 12 транзистор привідкривається. При цьому колекторний струм сьомого 12 транзистора збільшується, а колекторний струм друго го 9 транзистора зменшується. Потенціал точки об’єднання емітерів третього 10 та шостого 11 транзисторів у діодному вмиканні зменшується, що призводить до зменшення потенціалу на вихідній шині 20. Транзистори одинадцять 13, дванадцять 14, дев’ятнадцять 1, двадцять 2 у діодному вмиканні слугують для збільшення напруг на переходах колектор-емітер транзисторів чотири 4, п’ять 5, два 9 і сім 12 і забезпечують їх функціонування у лінійному режимі. Перший 7 і восьмий 8 транзистори являють собою каскадні схеми і забезпечують постійну напругу на переходах колектор емітер четвертого 4 і п’ятого 5 транзисторів, незалежну від змінення напруги на вході і виході схеми. Джерело струму 3 забезпечує робочу точк у ди ференційного каскаду на четвертому 4 та другому 9 транзисторах, а джерело струму 6 забезпечує робочу точку диференційного каскаду на п’ятому 5 та сьомому 12 транзисторах. Третій 10 і шостий 11 транзистори у діодному вмиканні задають режими по постійному струму ви хідного каскаду на дев’ятому 15 і десятому 16 транзисторах, які з’єднані з додатною 17 і від’ємною 18 шинами живлення відповідно. 6

Дивитися

Додаткова інформація

Назва патенту англійською

Buffer cascade

Автори англійською

Azarov Oleksii Dmytrovych, Rybak Volodymyr Vasyliovych, Ruban Dmytro Ivanovych, Lukaschuk Oleksandr Oleksandrovych, Krupelnytskyi Leonid Vitaliiovych

Назва патенту російською

Буферный каскад

Автори російською

Азаров Алексей Дмитриевич, Рибак Владимир Васильевич, Рыбак Владимир Васильевич, Рубан Дмитрий Иванович, Лукащук Александр Александрович, Крупельницкий Леонид Витальевич

МПК / Мітки

МПК: H03F 3/26
