Захисна планка станини прокатного стана

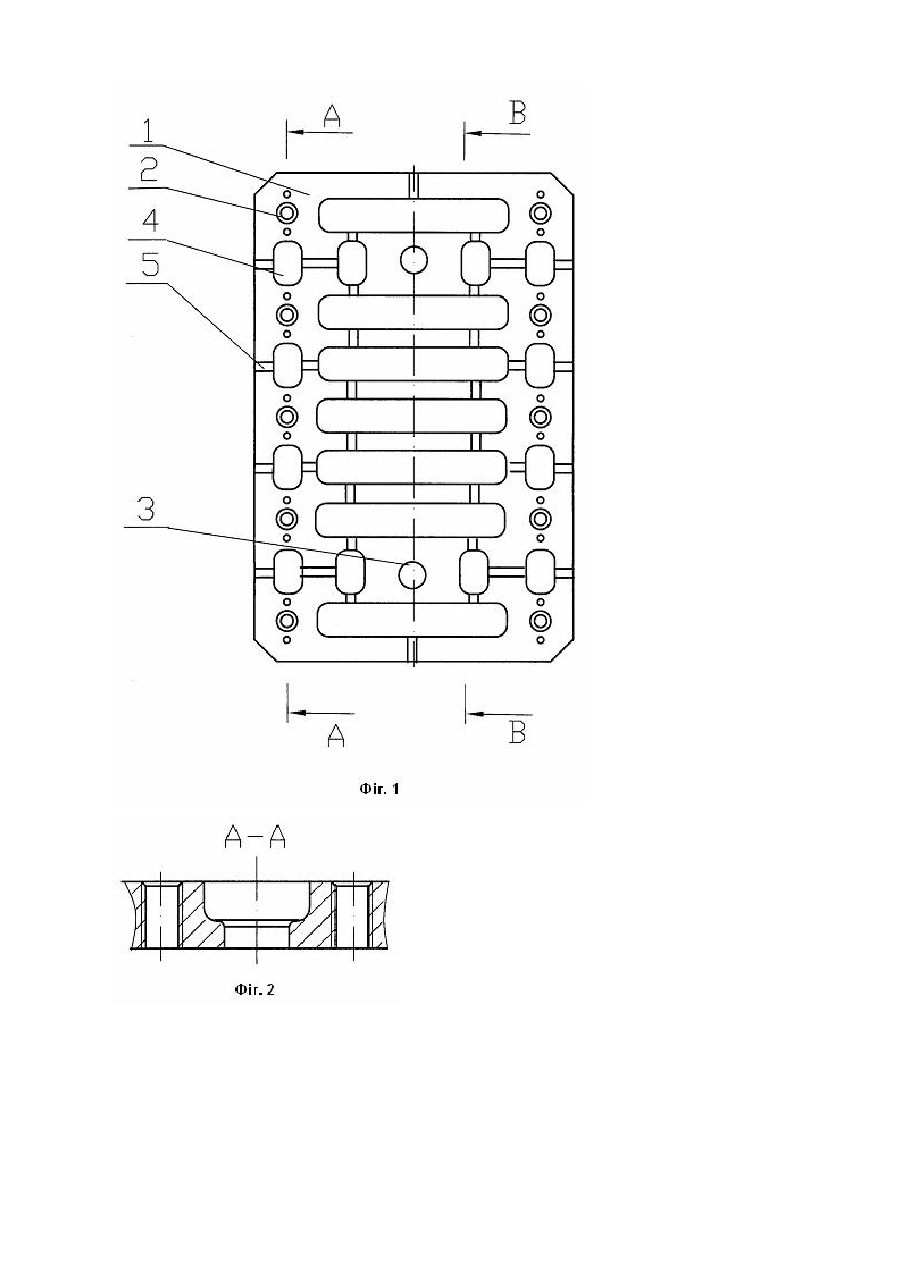

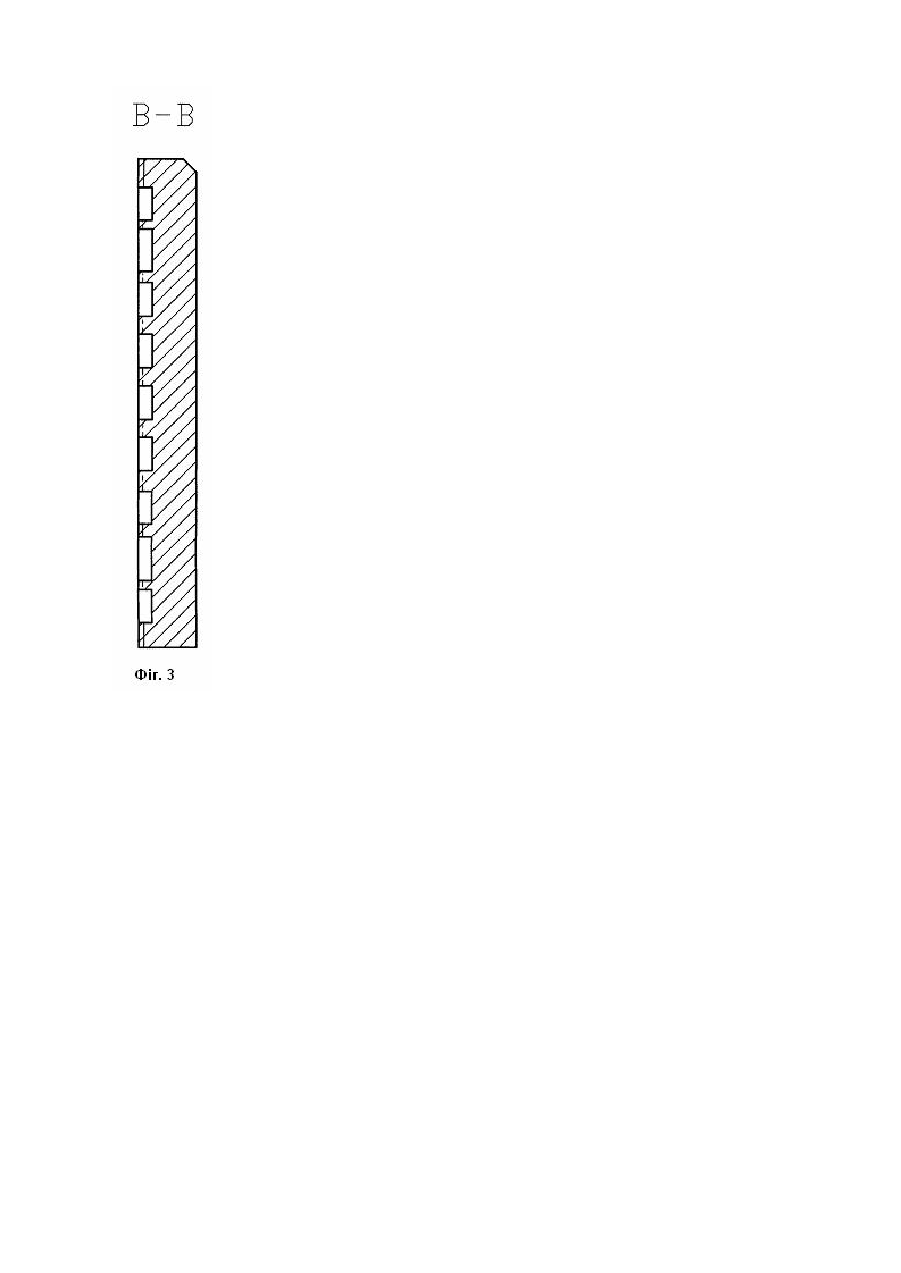

Корисна модель відноситься до області металургії, а точніше до прокатних станів. Корисна модель також може бути використана в інших галузях промисловості для захисту опорних поверхонь важконавантажених машин. Відома конструкція захисної планки прокатного стану, описана див. [А.И. Целікова й ін. Машини й агрегати металургійних заводів. - М.: Металургія." 1988 p., стор. 254, рис 35], що містить отвори для кріплення її болтами до станини й отвір під штифти фіксації щодо станини. У відомому технічному рішенні конструкція захисної планки не дозволяє захистити поверхню її контакту зі станиною від попадання води під час прокатки і не охороняє від появи корозії, як на захисній планці, так і на станині, що кінець кінцем призведе до появи і наступного руйнування окісних плівок, а отже до корозійного зносу і захисної планки і станини. Відома також конструкція захисної планки прокатного стану 1700 [див креслення НКМЗ № І-109293] утримуюча крім отворів для кріплення її болтами до станини ще і штифти для її закріплення від можливого зсуву при ослабленні болтових з'єднань. У відомому технічному рішенні також не усун утий недолік, що полягає з руйнуванні поверхні захисної планки і поверхні контактуючої з нею станини прокатної кліті від корозійного зносу. З відомих конструкцій захисних планок станин прокатних станів найбільш близької по технічній сутності є конструкція захисної планки [див. креслення чеської фірми "Витковице" № О-Ни-174150/а/в]. Така конструкція, як і и попередніх описаних випадках не забезпечує захист контактної поверхні станини від попадання води, кородування та зносу. Крім того, вона не дозволяє знизити ударні навантаження на станину, що мають місце в процесі прокатки, що кінець кінцем призводить до передчасного зносу станини. В основу корисної моделі поставлена задача удосконалити конструкцію захисної планки станини прокатного стану, у якій за рахунок зміни їхньої форми досягається можливість заповнення й утримання під час роботи шару полімерного матеріалу і тим самим захисту контактної поверхні станини від попадання води, кородування та зносу. Для рішення поставленої задачі в конструкції захисної планки станини прокатного стану, що містить отвори для кріплення її болтами до станини та штифтові отвори для фіксації, у відповідності з корисною моделлю, на внутрішній її поверхні, зверненої до станини, виконані западини, рівномірно розподілені по її площі та з'єднані між собою і краєм планки канавками. Таке конструктивне виконання захисної планки дозволяє застосувати полімерний матеріал як демпфувальний шар між планкою і станиною, що продовжує термін роботи самої планки і станини прокатної кліті, захищаючи від впливу води, корозії й ударних навантажень. Таким чином, сукупність названих ознак дозволяє одержати нову те хнічну властивість - підвищення зносостійкості захисної планки, що кінець кінцем призводить до підвищення служби прокатної кліті. Нижче описаний приклад конкретного виконання захисної планки станини прокатного стану. На фіг.1 представлена захисна планка станини прокатного стану (вид з переду). На фіг.2 представлена захисна планка станини прокатного стану (розріз А-А). На фіг.3 представлена захисна планка станини прокатного стану (розріз Б-Б). Захисна планка станини прокатного стану являє собою плиту 1, у якій просвердлені отвори 2 для болтів кріплення її до станини й отвору 3 під штифти, за допомогою яких планка виставляється в проектне положення щодо станини. По всій площині планки з внутрішньої її сторони виконані западини 4 рівномірно розподілені по її плоті. Ці западини між собою і з краєм планки з'єднуються за допомогою канавок 5, глибина яких дорівнює глибині западини 4. Запропонована захисна планка використовується таким чином. Перед установкою плити 1 у проектне положення на внутрішню поверхню її наносять полімерний матеріал ретельно втираючи перший його шар у поверхню западини 4. Потім полімерний матеріал наносять з надлишком так, щоб його об'єм перевищував об'єм западини на 10-20 відсотків. Зрештою захисну планку внутрішньою поверхнею притискають до станини прокатного стану. В отвори З вставляють штифти, а з отвори 2 болти, та притягують болтами планку до станини. При цьому надлишки полімерного матеріалу видавлюються через канавки 5 у порожнини чи на край плити 1, таким чином герметизуючи контакт захисної планки зі станиною від попадання води та корозійного зносу. Запропонована конструкція захисної планки станини прокатного стану дозволяє використовувати при її монтажі полімерний матеріал в якості ізолюючої та демпфувальної прокладки між станиною і планкою, що дозволяє продовжити термін служби захисної планки і станини, та в остаточному підсумку скоротити витрати на ремонт прокатного стану.
