Дихальний тренажер бойка

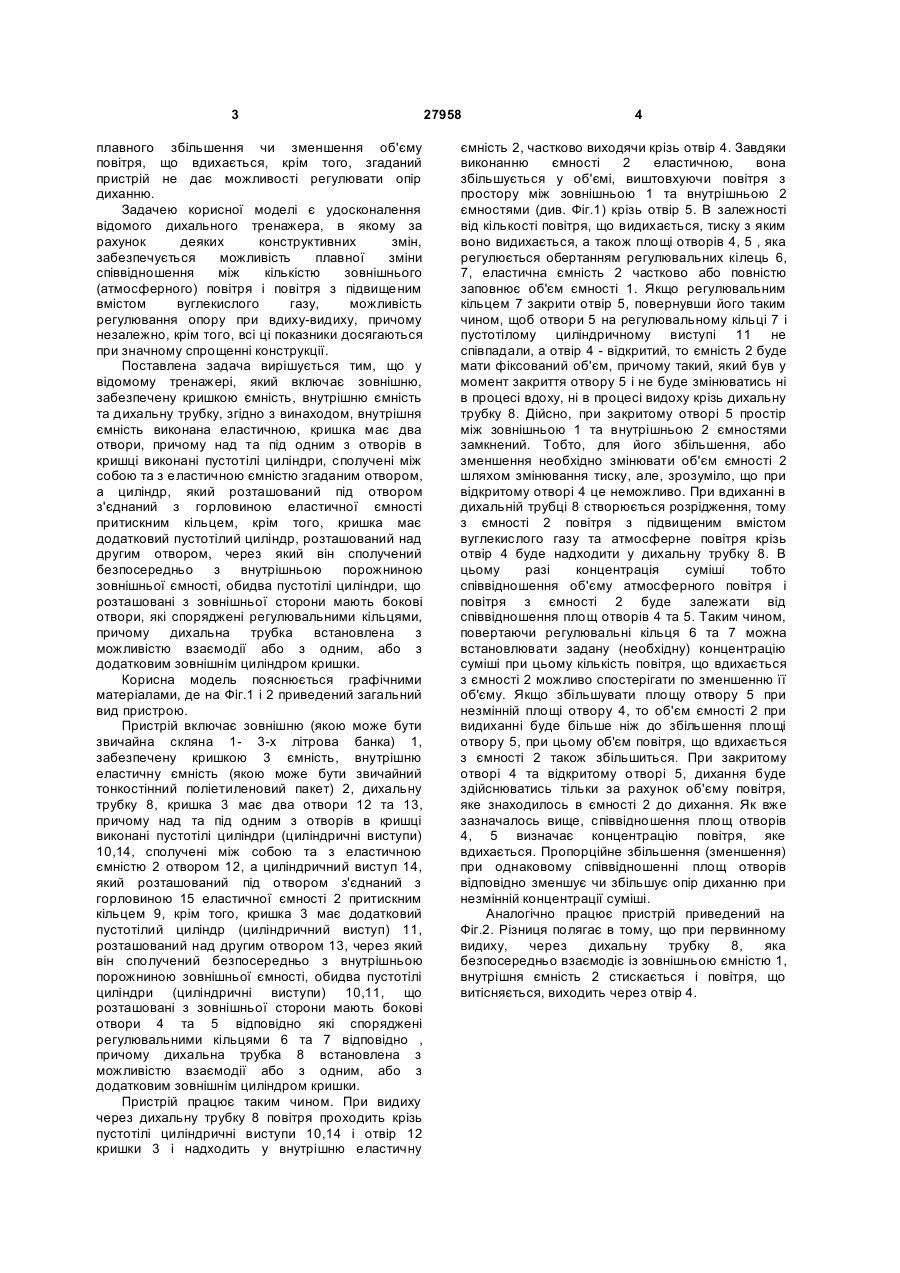

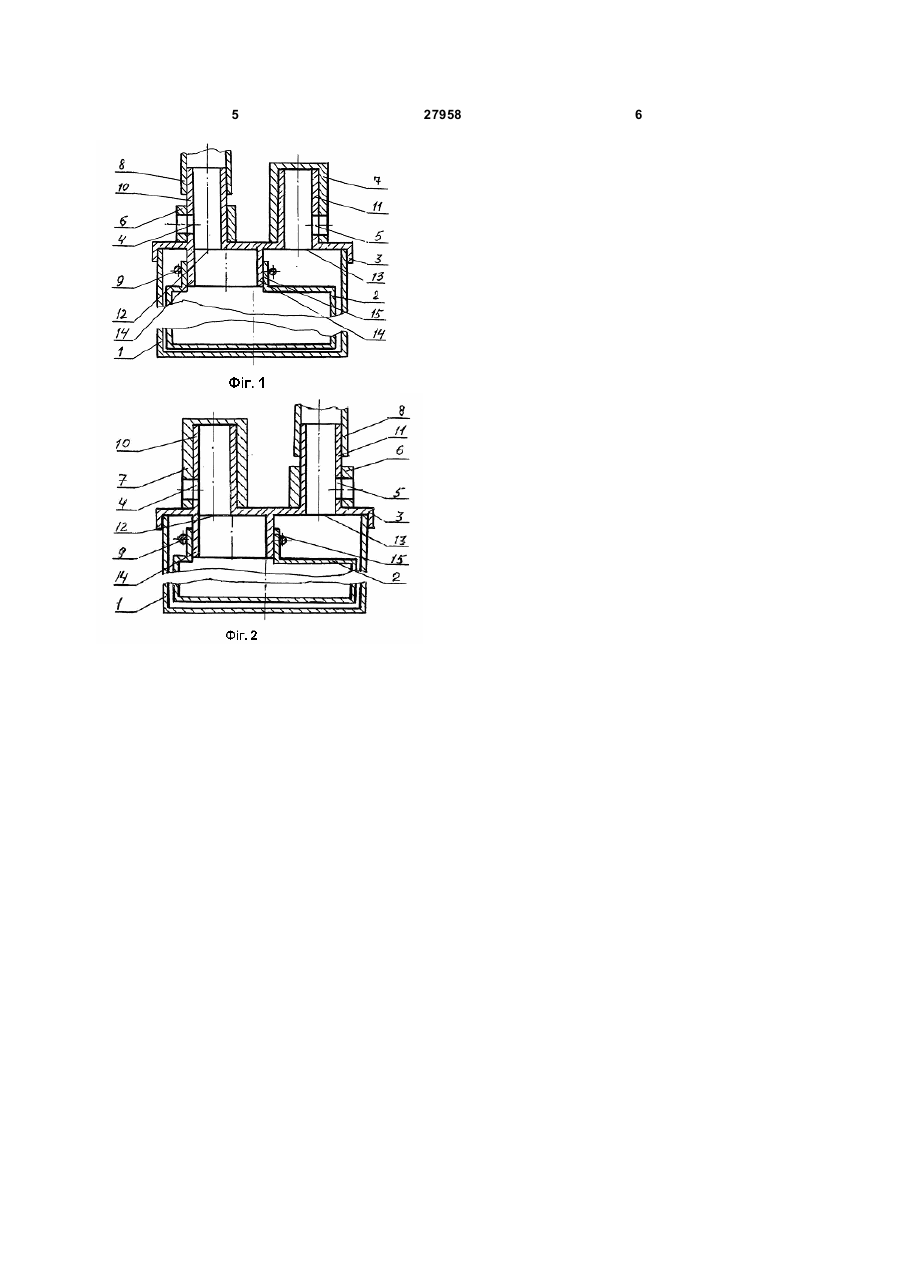

Дихальний тренажер, що включає зовнішню, оснащену кришкою ємність, внутрішню ємність і дихальну трубку, який відрізняється тим, що внутрішня ємність виконана еластичною, кришка має два отвори, причому над та під одним з отворів в кришці виконані пустотілі циліндри, сполучені між собою та з еластичною ємністю 3 плавного збільшення чи зменшення об'єму повітря, що вдихається, крім того, згаданий пристрій не дає можливості регулювати опір диханню. Задачею корисної моделі є удосконалення відомого дихального тренажера, в якому за рахунок деяких конструктивних змін, забезпечується можливість плавної зміни співвідношення між кількістю зовнішнього (атмосферного) повітря і повітря з підвищеним вмістом вуглекислого газу, можливість регулювання опору при вдиху-видиху, причому незалежно, крім того, всі ці показники досягаються при значному спрощенні конструкції. Поставлена задача вирішується тим, що у відомому тренажері, який включає зовнішню, забезпечену кришкою ємність, внутрішню ємність та дихальну трубку, згідно з винаходом, внутрішня ємність виконана еластичною, кришка має два отвори, причому над та під одним з отворів в кришці виконані пустотілі циліндри, сполучені між собою та з еластичною ємністю згаданим отвором, а циліндр, який розташований під отвором з'єднаний з горловиною еластичної ємності притискним кільцем, крім того, кришка має додатковий пустотілий циліндр, розташований над другим отвором, через який він сполучений безпосередньо з внутрішньою порожниною зовнішньої ємності, обидва пустотілі циліндри, що розташовані з зовнішньої сторони мають бокові отвори, які споряджені регулювальними кільцями, причому дихальна трубка встановлена з можливістю взаємодії або з одним, або з додатковим зовнішнім циліндром кришки. Корисна модель пояснюється графічними матеріалами, де на Фіг.1 і 2 приведений загальний вид пристрою. Пристрій включає зовнішню (якою може бути звичайна скляна 1- 3-х літрова банка) 1, забезпечену кришкою 3 ємність, внутрішню еластичну ємність (якою може бути звичайний тонкостінний поліетиленовий пакет) 2, дихальну трубку 8, кришка 3 має два отвори 12 та 13, причому над та під одним з отворів в кришці виконані пустотілі циліндри (циліндричні виступи) 10,14, сполучені між собою та з еластичною ємністю 2 отвором 12, а циліндричний виступ 14, який розташований під отвором з'єднаний з горловиною 15 еластичної ємності 2 притискним кільцем 9, крім того, кришка 3 має додатковий пустотілий циліндр (циліндричний виступ) 11, розташований над другим отвором 13, через який він сполучений безпосередньо з внутрішньою порожниною зовнішньої ємності, обидва пустотілі циліндри (циліндричні виступи) 10,11, що розташовані з зовнішньої сторони мають бокові отвори 4 та 5 відповідно які споряджені регулювальними кільцями 6 та 7 відповідно , причому дихальна трубка 8 встановлена з можливістю взаємодії або з одним, або з додатковим зовнішнім циліндром кришки. Пристрій працює таким чином. При видиху через дихальну трубку 8 повітря проходить крізь пустотілі циліндричні виступи 10,14 і отвір 12 кришки 3 і надходить у внутрішню еластичну 27958 4 ємність 2, частково виходячи крізь отвір 4. Завдяки виконанню ємності 2 еластичною, вона збільшується у об'ємі, виштовхуючи повітря з простору між зовнішньою 1 та внутрішньою 2 ємностями (див. Фіг.1) крізь отвір 5. В залежності від кількості повітря, що видихається, тиску з яким воно видихається, а також площі отворів 4, 5 , яка регулюється обертанням регулювальних кілець 6, 7, еластична ємність 2 частково або повністю заповнює об'єм ємності 1. Якщо регулювальним кільцем 7 закрити отвір 5, повернувши його таким чином, щоб отвори 5 на регулювальному кільці 7 і пустотілому циліндричному виступі 11 не співпадали, а отвір 4 - відкритий, то ємність 2 буде мати фіксований об'єм, причому такий, який був у момент закриття отвору 5 і не буде змінюватись ні в процесі вдоху, ні в процесі видоху крізь дихальну трубку 8. Дійсно, при закритому отворі 5 простір між зовнішньою 1 та внутрішньою 2 ємностями замкнений. Тобто, для його збільшення, або зменшення необхідно змінювати об'єм ємності 2 шляхом змінювання тиску, але, зрозуміло, що при відкритому отворі 4 це неможливо. При вдиханні в дихальній трубці 8 створюється розрідження, тому з ємності 2 повітря з підвищеним вмістом вуглекислого газу та атмосферне повітря крізь отвір 4 буде надходити у дихальну трубку 8. В цьому разі концентрація суміші тобто співвідношення об'єму атмосферного повітря і повітря з ємності 2 буде залежати від співвідношення площ отворів 4 та 5. Таким чином, повертаючи регулювальні кільця 6 та 7 можна встановлювати задану (необхідну) концентрацію суміші при цьому кількість повітря, що вдихається з ємності 2 можливо спостерігати по зменшенню її об'єму. Якщо збільшувати площу отвору 5 при незмінній площі отвору 4, то об'єм ємності 2 при видиханні буде більше ніж до збільшення площі отвору 5, при цьому об'єм повітря, що вдихається з ємності 2 також збільшиться. При закритому отворі 4 та відкритому отворі 5, дихання буде здійснюватись тільки за рахунок об'єму повітря, яке знаходилось в ємності 2 до дихання. Як вже зазначалось вище, співвідношення площ отворів 4, 5 визначає концентрацію повітря, яке вдихається. Пропорційне збільшення (зменшення) при однаковому співвідношенні площ отворів відповідно зменшує чи збільшує опір диханню при незмінній концентрації суміші. Аналогічно працює пристрій приведений на Фіг.2. Різниця полягає в тому, що при первинному видиху, через дихальну трубку 8, яка безпосередньо взаємодіє із зовнішньою ємністю 1, внутрішня ємність 2 стискається і повітря, що витісняється, виходить через отвір 4. 5 27958 6
