Косарка-подрібнювач пожнивних решток

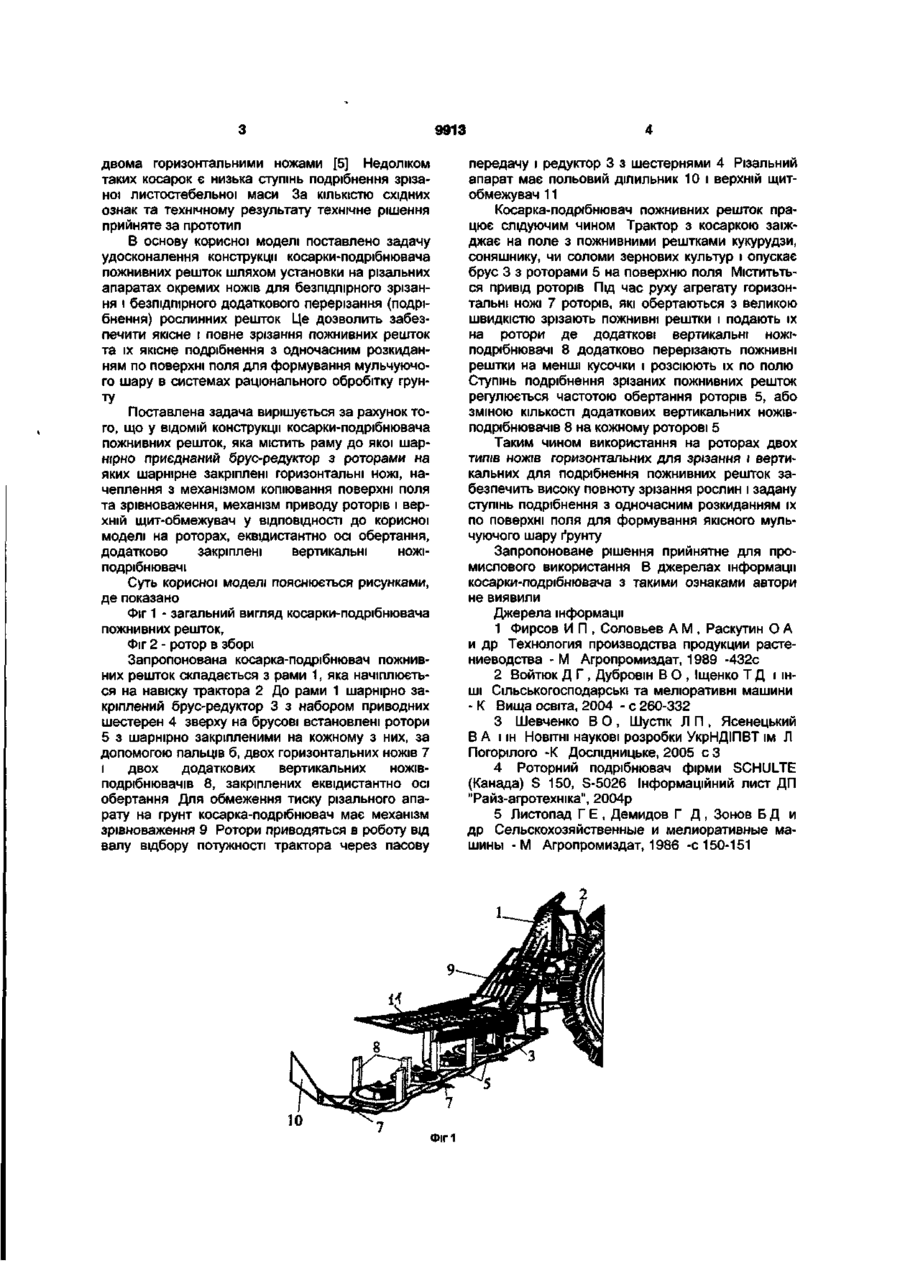

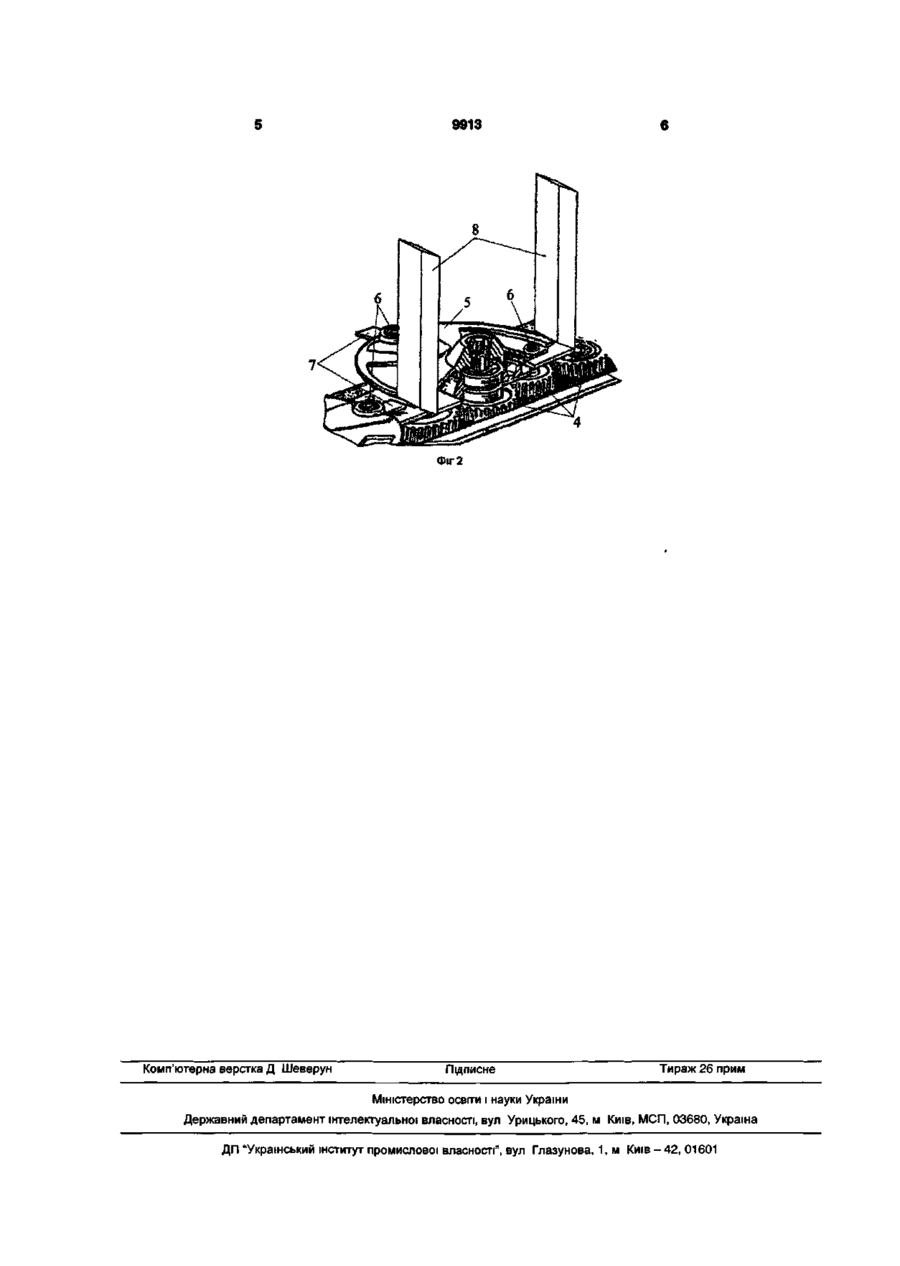

Косарка-подрібнювач пожнивних решток, яка містить раму з шарнірно приєднаним брусом з роторами, на яких шарнірно закріплені горизонтальні ножі, начеплення з механізмом копіювання поверхні поля та зрівноваження, механізм приводу роторів і верхній щит-обмежувач, яка відрізняється тим, що на роторах, еквідистантно осі обертання, додатково закріплені вертикальні ножіподрібнювачі. Корисна модель відноситься до технічних засобів для зрізання та подрібнення пожнивних залишків (стебел кукурудзи, соняшнику соломи та ін.) з одночасним розкиданням по поверхні поля, для формування мульчуючого шару в системах раціонального обробітку ґрунту сучасного сільськогосподарського виробництва. За традиційними технологіями сільськогосподарського виробництва увесь біологічний урожай (як основна частина - зернова, так і листостеблова) скошувався і вивозився з поля при збиранні врожаю спеціальними збиральними комплексами [1]Сучасна реструктуризація сільськогосподарського виробництва вимагає для збереження родючості ґрунтів, в більшості випадків, залишати пожнивні залишки у подрібненому стані на поверхні поля для формування мульчуючого шару. Тому частина сучасних збиральних машин мають подрібнювачі листостеблової маси з пристроями для розсіювання її на поверхні поля, наприклад зернозбиральні комбайни (якщо вони працюють не з обчісуючими жатками) [2]. В більшості випадків після збирання основного врожаю (зернової частини) виконується спеціальна операція - мета якої є зрізання і подрібнення та розкидання по поверхні поля подрібнених пожнивних решток листостебельної маси рослин для формування мульчую чого шару. Відомі на виробництві агрегати для подрібнення і розкидання по полю стебел кукурудзи, соняшнику та інших пожнивних залишків після збирання врожаю, які включають корпус подрібнювача з бо ковинами, горизонтальний барабан з радіальними ножами, протиріжучим пристроєм, копіюючий механізм з начіпкою та пристрій для розподілу подрібнених решток по полю [3]. Радіальне кріплення ножів на горизонтальному барабані при співпаданні напрямку руху подрібнювача з напрямком полягання стебел не забезпечує повного їх зрізання, крім того кількість подрібнених часток довжиною більш ніж 250мм становить до 40%. Роторні подрібнювані фірми SCHULTE (Канада) S-150, S-5026 та інші, які складаються з шарнірно з'єднаної секційної рами, зверху і боків закритою захисними фартухами, вертикальні вали з механізмами приводу на яких закріплені здвоєні горизонтальні ножі, протирізальні пристрої, механізми регулювання висоти зрізання та приєднання до енерогомодуля, забезпечують, завдяки високій швидкості обертання горизонтально встановлених ножів, високу повноту зрізання не лише пожнивних залишків кукурудзи, соняшнику, бавовни, а і чагарників товщиною до 50мм з одночасним подрібненням [4]. Недоліком таких подрібнювачів є висока енергоємність використання на подрібнення пожнивних решток і низька якість подрібнення, особливо стебел, які розташовані горизонтально або близько до цього положення, тобто паралельно ножам. Меншу енергоємність і високу якість та повноту зрізання забезпечують ротаційні косарки, які складаються з рами до якої шарнірно приєднаний, за допомогою зрівноважувального механізму, брус-редуктора на якому зверху встановлені ротори з шарнірно закріпленими, на кожному з них СО О) о О) 9913 двома горизонтальними ножами [5] Недоліком таких косарок є низька ступінь подрібнення зрізаної листостебельної маси За КІЛЬКІСТЮ СХІДНИХ ознак та технічному результату технічне рішення прийняте за прототип В основу корисної моделі поставлено задачу удосконалення конструкції косарки-подрібнювача пожнивних решток шляхом установки на різальних апаратах окремих ножів для безпідпірного зрізання і безпідпірного додаткового перерізання (подрібнення) рослинних решток Це дозволить забезпечити якісне і повне зрізання пожнивних решток та їх якісне подрібнення з одночасним розкиданням по поверхні поля для формування мульчуючого шару в системах раціонального обробітку грунту Поставлена задача вирішується за рахунок того, що у ВІДОМІЙ конструкції косарки-подрібнювача пожнивних решток, яка містить раму до якої шарнірно приєднаний брус-редуктор з роторами на яких шарнірне закріплені горизонтальні ножі, начеплення з механізмом копіювання поверхні поля та зрівноваження, механізм приводу роторів і верхній щит-обмежувач у ВІДПОВІДНОСТІ ДО корисної моделі на роторах, еквідистантно осі обертання, додатково закріплені вертикальні ножіподрібнювачі Суть корисної моделі пояснюється рисунками, де показано Фіг 1 - загальний вигляд косарки-подрібнювача пожнивних решток, Фіг 2 - ротор в зборі Запропонована косарка-подрібнювач пожнивних решток складається з рами 1, яка начіплюється на навіску трактора 2 До рами 1 шарнірно закріплений брус-редуктор 3 з набором приводних шестерен 4 зверху на брусові встановлені ротори 5 з шарнірно закріпленими на кожному з них, за допомогою пальців б, двох горизонтальних ножів 7 і двох додаткових вертикальних ножівподрібнювачів 8, закріплених еквідистантно осі обертання Для обмеження тиску різального апарату на грунт косарка-подрібнювач має механізм зрівноваження 9 Ротори приводяться в роботу від валу відбору потужності трактора через пасову передачу і редуктор 3 з шестернями 4 Різальний апарат має польовий ділильник 10 і верхній щитобмежувач 11 Косарка-подрібнювач пожнивних решток працює слідуючим чином Трактор з косаркою заїжджає на поле з пожнивними рештками кукурудзи, соняшнику, чи соломи зернових культур і опускає брус 3 з роторами 5 на поверхню поля Міститьться привід роторів Під час руху агрегату горизонтальні ножі 7 роторів, які обертаються з великою швидкістю зрізають пожнивні рештки і подають їх на ротори де додаткові вертикальні ножіподрібнювачі 8 додатково перерізають пожнивні рештки на менші кусочки і розсіюють їх по полю Ступінь подрібнення зрізаних пожнивних решток регулюється частотою обертання роторів 5, або зміною КІЛЬКОСТІ додаткових вертикальних ножівподрібнювачів 8 на кожному роторові 5 Таким чином використання на роторах двох типів ножів горизонтальних для зрізання і вертикальних для подрібнення пожнивних решток забезпечить високу повноту зрізання рослин і задану ступінь подрібнення з одночасним розкиданням їх по поверхні поля для формування якісного мульчуючого шару ґрунту Запропоноване рішення прийнятне для промислового використання В джерелах інформації косарки-подрібнювача з такими ознаками автори не виявили Джерела інформації 1 Фирсов И П , Соловьев А М , Раскутин О А и др Технология производства продукции растениеводства - М Агропромиздат, 1989 -432с 2 Войтюк Д Г , Дубровін В О , Іщенко Т Д і ІНШІ Сільськогосподарські та меліоративні машини - К Вища освіта, 2004 - с 260-332 3 Шевченко В О , Шустік Л П , Ясенецький В А і ін НОВІТНІ наукові розробки УкрНДІПВТ їм Л Погорілого -К Дослідницьке, 2005 с З 4 Роторний подрібнювач фірми SCHULTE (Канада) S 150, S-5026 Інформаційний лист ДП "Райз-агротехніка", 2004р 5 Листопад Г Е , Демидов Г Д , Зонов Б Д и др Сельскохозяйственные и мелиоративные машины - М Агропромиздат, 1986 -с 150-151 9913 Фіг 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
