Роторна косарка-подрібнювач пожнивних решток

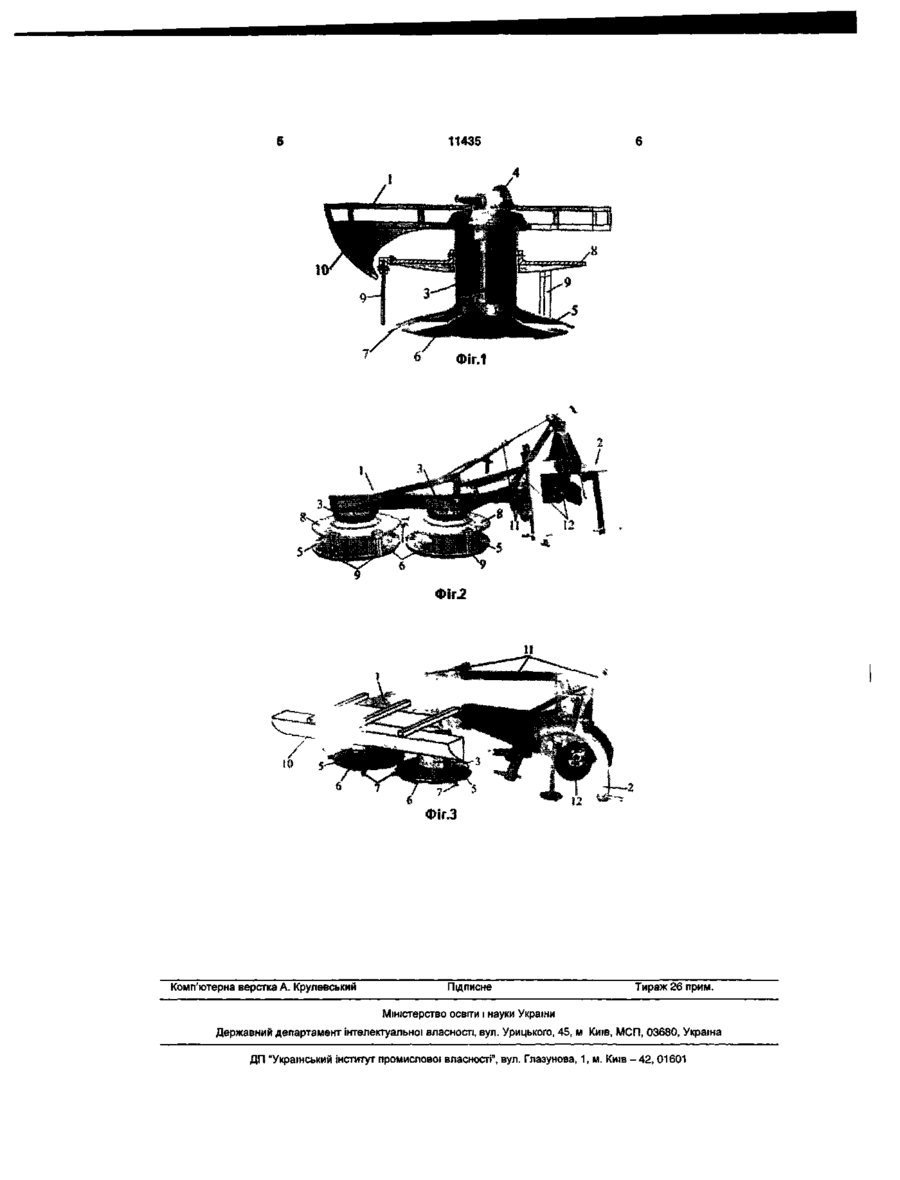

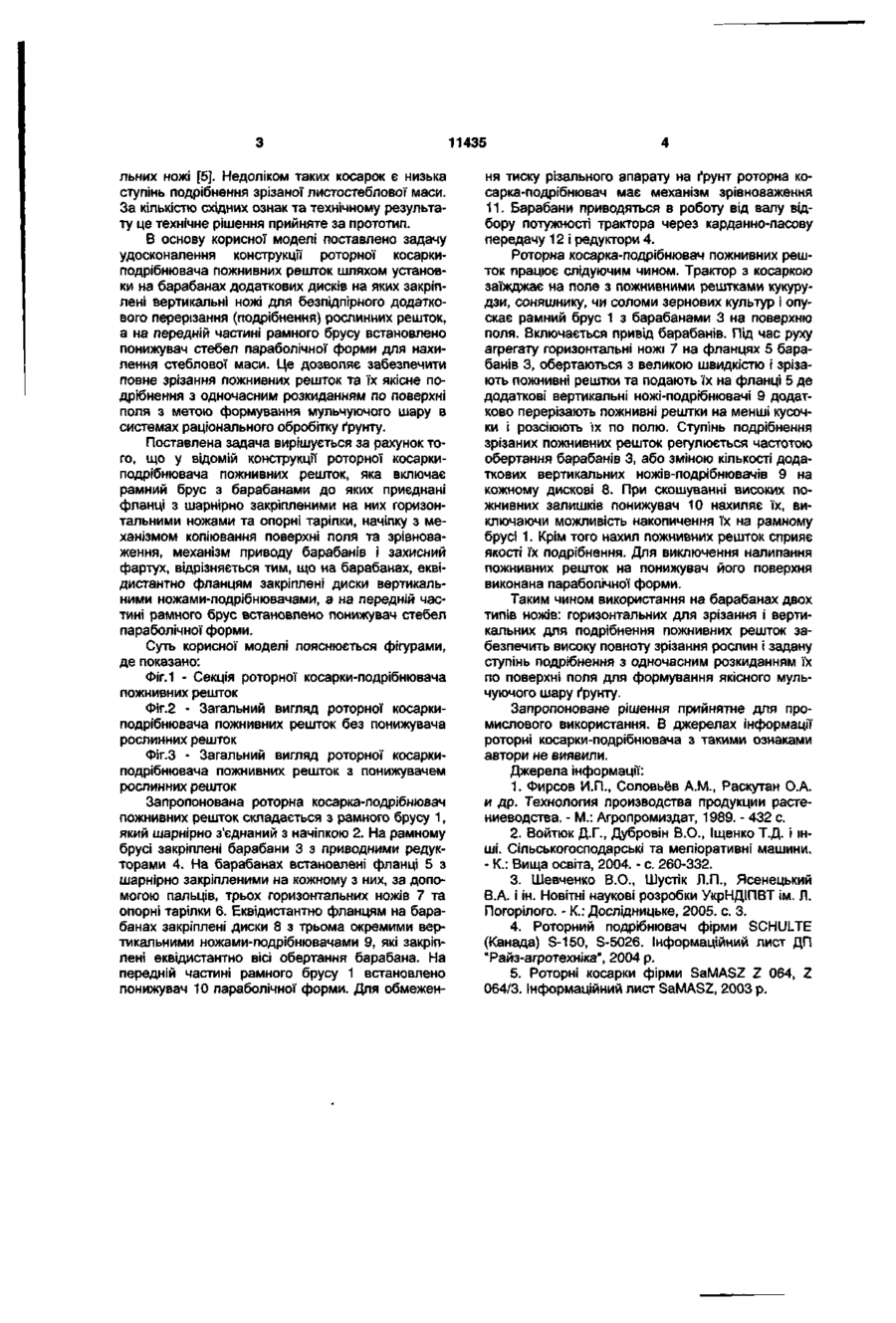

Роторна косарка-подрібнювач пожнивних решток, що містить рамний брус з барабанами, до яких приєднані фланці з шарнірно закріпленими на них горизонтальними ножами, та опорні тарілки, начеплення з механізмом копіювання поверхні поля та зрівноваження, механізм приводу барабанів і захисний фартух, яка відрізняється тим, що на барабанах еквщистантно фланцям закріплені диски з вертикальними ножами-подрібнювачами, а на передній частині рамного бруса встановлено понижувач стебел параболічної форми Корисна модель відноситься до технічних засобів для зрізання, подрібнення і розкидання по поверхні поля пожнивних залишків (стебел кукурудзи, соняшнику соломи та інш) з метою формування мульчуючого шару в системах раціонального обробітку ґрунту сучасного сільськогосподарського виробництва За традиційними технологіями сільськогосподарського виробництва увесь біологічний урожай (як основна частина - зернова, так і листостеблова) скошувався і вивозився з поля при збиранні спеціальними збиральними комплексами [1] Сучасна реструктуризація сільськогосподарського виробництва вимагає для збереження родючості грунтів, в більшості випадків, залишати пожнивні залишки у подрібненому стані на поверхні поля для формування мульчуючого шару А тому деякі сучасні збиральні машини мають подрібнювачі незернової частини врожаю з пристроями для розсіювання її на поверхню поля, наприклад зернозбиральні комбайни (якщо вони працюють не з обчісуючими жатками) [2] В більшості випадків після збирання основного врожаю (зернової частини) виконується спеціальна операція - мета якої є зрізання, подрібнення та розкидання по поверхні поля пожнивних решток листостеблової маси рослин для формування мульчуючого шару ВІДОМІ В виробництві агрегати для подрібнення і розкидання по полю стебел кукурудзи, соняшнику та інших пожнивних залишків після збирання врожаю, які включають корпус подрібнювача з боковинами, горизонтальний барабан з радіальними ножами, протиріжучий пристрій, копіюючий механізм з начіпкою та пристрій для розсіювання подрібнених решток по полю [3] Радіальне кріплення ножів на горизонтальному барабані при співпаданні напрямку руху подрібнювача з напрямком полягання стебел не забезпечує повного їх зрізання, крім того КІЛЬКІСТЬ подрібнених часток довжиною більше 250мм становить до 40% Роторні подрібнювачі фірми SCHULTE (Канада) S-150, S-5026 та ІНШІ, складаються з шарнірно з'єднаної секційної рами, зверху і з боків закритою захисними фартухами, вертикальних валів з механізмами приводу на яких закріплені здвоєні горизонтальні ножі, протирізальних пристроїв, механізмів регулювання висоти зрізання та приєднання до енергомодуля Вони забезпечують, завдяки високій швидкості обертання горизонтально встановлених ножів, високу повноту зрізання не лише пожнивних залишків кукурудзи, соняшнику, бавовни, а і чагарників товщиною до 50мм з одночасним подрібненням [4] Недоліком таких подрібнювачів є висока енергоємність при використанні на подрібненні пожнивних решток і низька якість подрібнення, особливо стебел, які розташовані горизонтально або близько до цього положення, тобто паралельно ножам Меншу енергоємність, високу якість та повноту зрізання забезпечують роторні косарки, які складаються з начіпки з механізмом копіювання поля та зрівноваження, рамного брусу з барабанами, до яких приєднані фланці та опорні тарілки На фланцях барабана шарнірно закріплені три горизонта ю со о> 11435 льних ножі [5]. Недоліком таких косарок є низька ступінь подрібнення зрізаної листостеблової маси. За кількістю східних ознак та технічному результату це технічне рішення прийняте за прототип. В основу корисної моделі поставлено задачу удосконалення конструкції роторної косаркиподрібнювача пожнивних решток шляхом установки на барабанах додаткових дисків на яких закріплені вертикальні ножі для безпідпірного додаткового перерізання (подрібнення) рослинних решток, а на передній частині рамного брусу встановлено понижувач стебел параболічної форми для нахилення стеблової маси. Це дозволяє забезпечити повне зрізання пожнивних решток та їх якісне подрібнення з одночасним розкиданням по поверхні поля з метою формування мульчуючого шару в системах раціонального обробітку ґрунту. Поставлена задача вирішується за рахунок того, що у відомій конструкції роторної косаркиподрібнювача пожнивних решток, яка включає рамний брус з барабанами до яких приєднані фланці з шарнірно закріпленими на них горизонтальними ножами та опорні тарілки, начіпку з механізмом копіювання поверхні поля та зрівноваження, механізм приводу барабанів і захисний фартух, відрізняється тим, що на барабанах, еквідистантно фланцям закріплені диски вертикальними ножами-подрібнювачами, а на передній частині рамного брус встановлено понижувач стебел параболічної форми. Суть корисної моделі пояснюється фігурами, де показано: Фіг. 1 - Секція роторної косарки-подрібнювача пожнивних решток Фіг.2 - Загальний вигляд роторної косаркиподрібнювача пожнивних решток без понижувача рослинних решток Фіг.З - Загальний вигляд роторної косаркиподрібнювача пожнивних решток з понижувачем рослинних решток Запропонована роторна косарка-подрібнювач пожнивних решток складається з рамного брусу 1, який шарнірно з'єднаний з начіпкою 2. На рамному брусі закріплені барабани 3 з приводними редукторами 4. На барабанах встановлені фланці 5 з шарнірно закріпленими на кожному з них, за допомогою пальців, трьох горизонтальних ножів 7 та опорні тарілки 6. Еквідистантно фланцям на барабанах закріплені диски 8 з трьома окремими вертикальними ножами-подрібнювачами 9, які закріплені еквідистантно вісі обертання барабана. На передній частині рамного брусу 1 встановлено понижувач 10 параболічної форми. Для обмежен ня тиску різального апарату на ґрунт роторна косарка-подрібнювач має механізм зрівноваження 11. Барабани приводяться в роботу від валу відбору потужності трактора через карданно-пасову передачу 12 і редуктори 4. Роторна косарка-подрібнювач пожнивних решток працює слідуючим чином. Трактор з косаркою заїжджає на поле з пожнивними рештками кукурудзи, соняшнику, чи соломи зернових культур і опускає рамний брус 1 з барабанами 3 на поверхню поля. Включається привід барабанів. Під час руху агрегату горизонтальні ножі 7 на фланцях 5 барабанів 3, обертаються з великою швидкістю і зрізають пожнивні рештки та подають їх на фланці 5 де додаткові вертикальні ножі-подрібнювачі 9 додатково перерізають пожнивні рештки на менші кусочки і розсіюють їх по полю. Ступінь подрібнення зрізаних пожнивних решток регулюється частотою обертання барабанів 3, або зміною кількості додаткових вертикальних ножів-подрібнювачів 9 на кожному дискові 8. При скошуванні високих пожнивних залишків понижувач 10 нахиляє їх, виключаючи можливість накопичення їх на рамному брусі 1. Крім того нахил пожнивних решток сприяє якості їх подрібнення. Для виключення налипання пожнивних решток на понижувач його поверхня виконана параболічної форми. Таким чином використання на барабанах двох типів ножів: горизонтальних для зрізання і вертикальних для подрібнення пожнивних решток забезпечить високу повноту зрізання рослин і задану ступінь подрібнення з одночасним розкиданням їх по поверхні поля для формування якісного мульчуючого шару ґрунту. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації роторні косарки-подрібнювача з такими ознаками автори не виявили. Джерела інформації: 1. Фирсов И.П., Соловьёв A.M., Раскутан О.А. и др. Технология производства продукции растениеводства. - М.: Агропромиздат, 1989. - 432 с. 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. і інші. Сільськогосподарські та меліоративні машини. - К.: Вища освіта, 2004. - с. 260-332. 3. Шевченко В.О., Шустік Л.П., Ясенецький В.А. і ін. Новітні наукові розробки УкрНДІПВТ ім. Л. Погорілого. - К.: Дослідницьке, 2005. с 3. 4. Роторний подрібнювач фірми SCHULTE (Канада) S-150, S-5026. Інформаційний лист ДП "Райз-агротехніка", 2004 р. 5. Роторні косарки фірми SaMASZ Z 064, Z 064/3. Інформаційний лист SaMASZ, 2003 p. 11435 Фіг.1 \ Фіг.2 1С) Фіг.3 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
