Ярусний плуг з котками

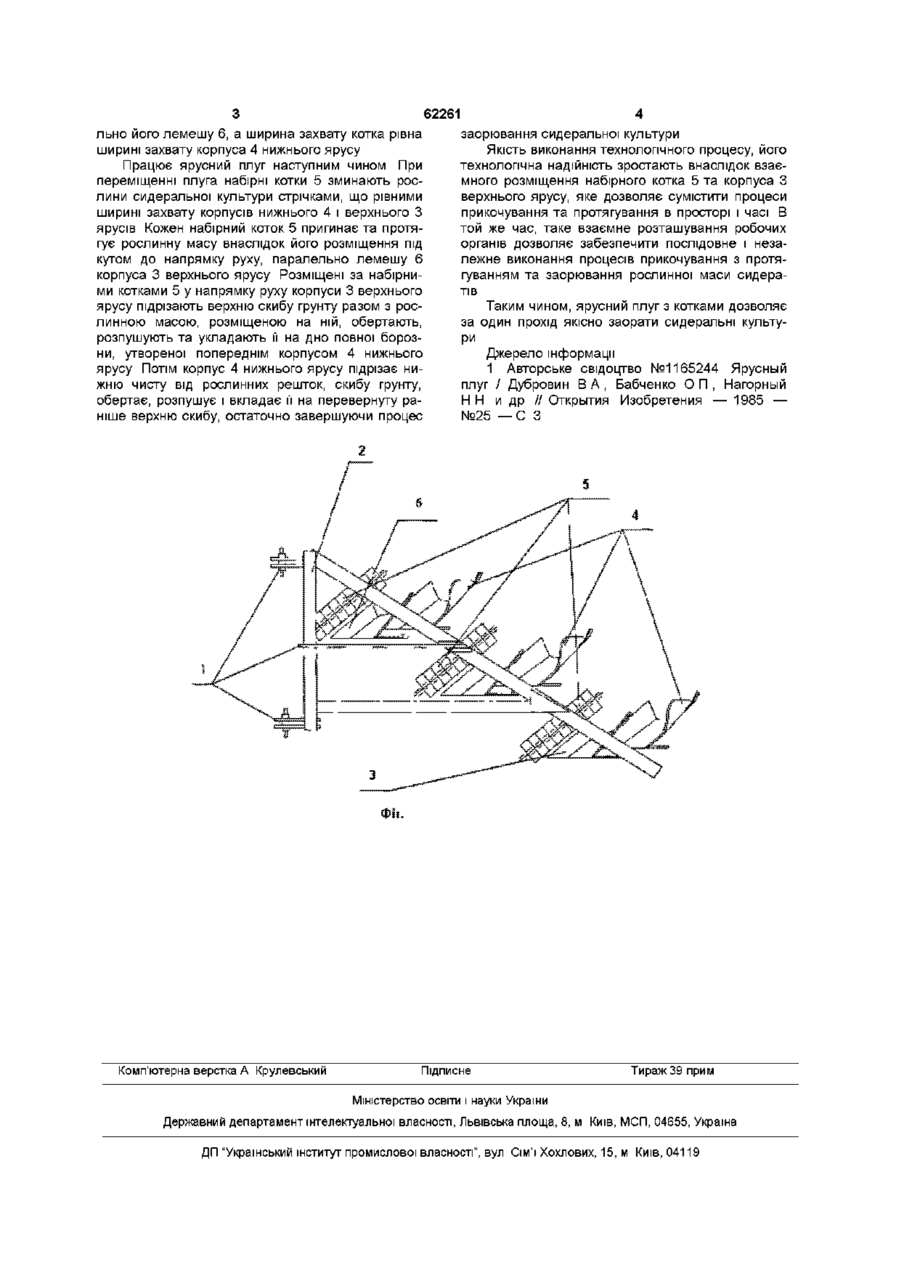

Ярусний плуг з котками, що містить начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів, який відрізняється тим, що у напрямку руху перед кожним корпусом верхнього ярусу розміщено набірний коток, вісь якого встановлена паралельно його лемешу, а ширина захвату котка рівна ширині захвату корпусу нижнього ярусу Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин лемішно-полицевого типу для заорювання сидератів ("зелених добрив") Відома конструкція ярусного плуга [1], яка включає начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів Недоліком даного ярусного плуга є відсутність робочих органів для попереднього зминання рослин сидеральної культури, нерівномірність надходження потоку маси рослин до корпусів плуга при заорюванні сидератів, значна диференціація за глибиною загортання сидератів по площі поля, що істотно знижує якість виконання та технологічну надійність роботи знаряддя В основу винаходу покладене завдання удосконалення конструкції ярусного плуга для заорювання сидеральних культур шляхом введення нових конструктивних елементів та обгрунтування раціонального взаємного розміщення робочих органів, що мають різні функції, а саме прикочуючих зелену масу котків, корпусів верхнього та нижнього ярусів у їх комплексній взаємодії Завдання виконується завдяки тому, що в ярусному плузі з котками, який включає начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів, у напрямку руху перед кожним корпусом верхнього ярусу розміщено набірний коток, вісь якого встановлена паралельно його лемешу, а ширина захвату котка рівна ширині захвату корпуса нижнього ярусу Розміщення набірних котків перед кожним корпусом верхнього ярусу дозволяє здійснювати зминання сидератів поєднанням процесів прикочування та протягування рослин сидеральної культури котками Набірні котки здійснюють інтенсивне пригинання рослин сидеральної культури, маючи з ними точковий контакт Ширина захвату набірного котка, що рівна ширині захвату корпуса нижнього ярусу, забезпечує накатування з протягуванням рівномірної за шириною стрічки сидератів, що поступає безпосередньо до корпуса верхнього ярусу, який здійснює обертання верхньої скиби разом з рівномірно прикоченою та дещо сплющеною рослинною масою Встановлення набірних котків під кутом до напрямку руху, вісь якого встановлена паралельно його лемешу, рівномірно спрямовує подачу рослинної маси на корпуси верхнього ярусу, що сприяє одноманітності виконання обороту рослинної маси та ґрунтової скиби Ширина котка, що дорівнює ширині захвату корпусу забезпечує надійність виконання технологічного процесу заорювання сидератів і підвищує якість роботи ярусного плуга Отже, запропоноване технічне рішення ярусного плуга з котками дозволяє вирішити поставлене завдання, покращити якість пригинання рослин, рівномірність надходження потоку маси рослин до корпусів верхнього ярусу плуга при заорюванні сидератів, усунути значну диференціацію за глибиною загортання сидератів по площі поля, істотно підвищити якість виконання та технологічну надійність роботи знаряддя Суть винаходу пояснено графічно на фіг ярусний плуг з котками, вигляд зверху Ярусний плуг включає начіпний пристрій 1, раму 2 з встановленими на ній корпусами верхнього 3 та нижнього 4 ярусів, у напрямку руху перед кожним корпусом 3 верхнього ярусу розміщено набірний коток 5, вісь якого встановлена парале (О (О 62261 льно його лемешу 6, а ширина захвату котка рівна ширині захвату корпуса 4 нижнього ярусу Працює ярусний плуг наступним чином При переміщенні плуга набірні котки 5 зминають рослини сидеральної культури стрічками, що рівними ширині захвату корпусів нижнього 4 і верхнього З ярусів Кожен набірний коток 5 пригинає та протягує рослинну масу внаслідок його розміщення під кутом до напрямку руху, паралельно лемешу 6 корпуса 3 верхнього ярусу Розміщені за набірними котками 5 у напрямку руху корпуси 3 верхнього ярусу підрізають верхню скибу грунту разом з рослинною масою, розміщеною на ній, обертають, розпушують та укладають її на дно повної борозни, утвореної попереднім корпусом 4 нижнього ярусу Потім корпус 4 нижнього ярусу підрізає нижню чисту від рослинних решток, скибу грунту, обертає, розпушує і вкладає її на перевернуту раніше верхню скибу, остаточно завершуючи процес Комп'ютерна верстка А Крулевський заорювання сидеральної культури Якість виконання технологічного процесу, його технологічна надійність зростають внаслідок взаємного розміщення набірного котка 5 та корпуса З верхнього ярусу, яке дозволяє сумістити процеси прикочування та протягування в просторі і часі В той же час, таке взаємне розташування робочих органів дозволяє забезпечити послідовне і незалежне виконання процесів прикочування з протягуванням та заорювання рослинної маси сидератів Таким чином, ярусний плуг з котками дозволяє за один прохід якісно заорати сидеральні культури Джерело інформації 1 Авторське свідоцтво №1165244 Ярусный плуг / Дубровин В А , Бабченко О П , Нагорный Н Н и др // Открытия Изобретения — 1985 — №25 — С 3 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
