Ярусний плуг

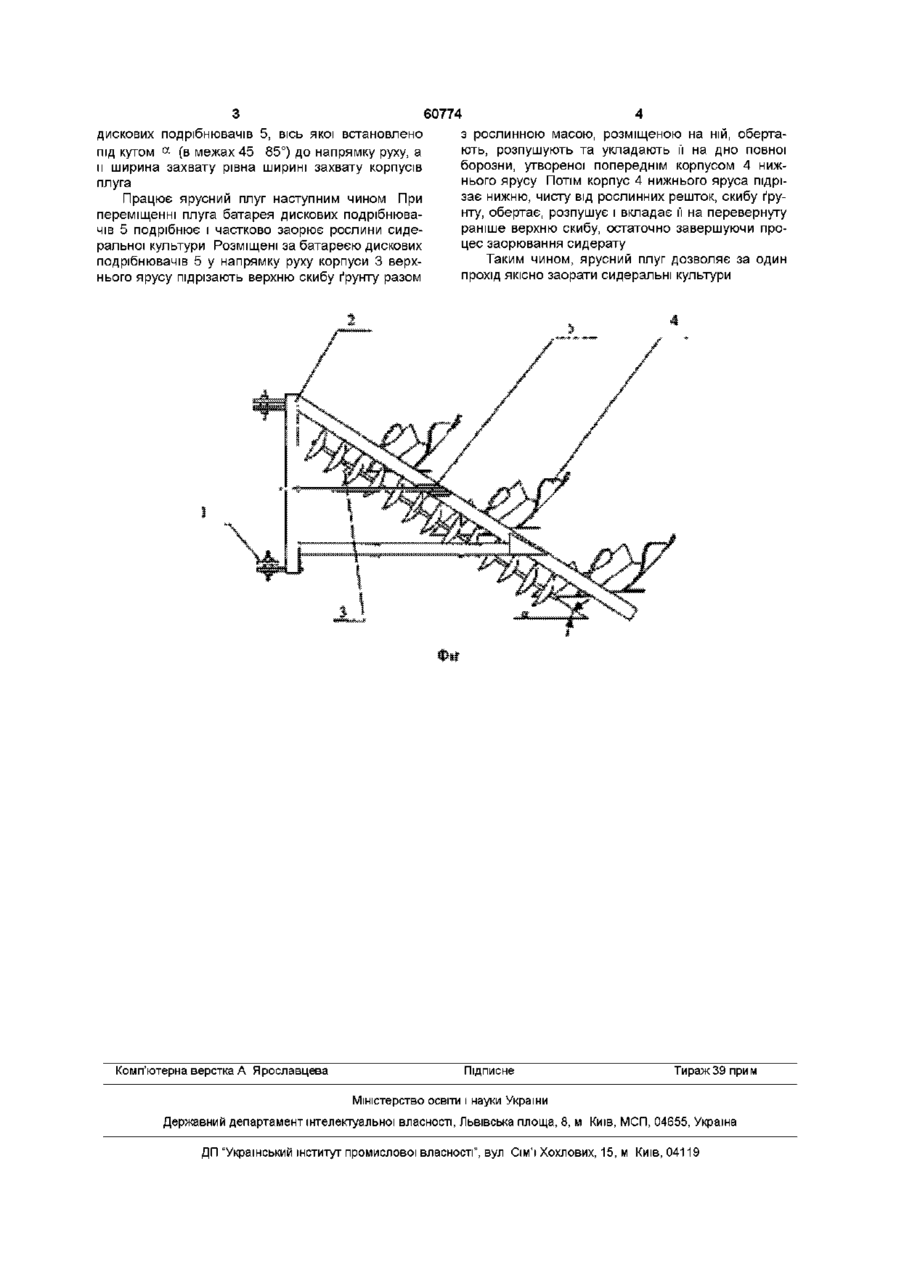

Ярусний плуг, котрий містить начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів, який відрізняється тим, що перед корпусами ярусного плуга під кутом а (в межах 45 85°) до напрямку руху встановлено батарею дискових подрібнювачів, довжина проекції якої на перпендикулярну до напрямку руху площину дорівнює ширині захвату корпусів Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин лемішно-полицевого типу для заорювання сидератів ("зелених добрив") Відома конструкція ярусного плуга [Авторське свідоцтво №1165244 Ярусный плуг /Дубровин В А , Бабченко О П , Нагорный Н Н и др // Открытия Изобретения - 1985 - №25 - с З ] , яка включає начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів Недоліком даного ярусного плуга є відсутність робочих органів для підрізання кореневищ та стеблової маси сидеральних культур, нерівномірність надходження потоку маси рослин до корпусів плуга при заорюванні сидератів, значна диференціація за глибиною загортання сидератів по площі поля, що істотно знижує якість виконання та технологічну надійність роботи знаряддя В основу винаходу покладене завдання удосконалення конструкції ярусного плуга для заорювання сидеральних культур шляхом введення нових конструктивних елементів та обґрунтування раціональної ПОСЛІДОВНОСТІ взаємного розміщення робочих органів, що мають різні функції, а саме батареї подрібнюючих дисків, корпусів верхнього та нижнього ярусів у їх комплексній взаємодії Завдання виконується завдяки тому, що в ярусному плузі, котрий містить начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів, згідно винаходу, перед корпусами ярусного плуга під кутом а (в межах 45 85°) до напрямку руху встановлено батарею дискових подрібнювачів, довжина проекції якої на перпенди кулярну до напрямку руху площину дорівнює ширині захвату корпусів Розміщення перед корпусами ярусного плуга батареї дискових подрібнювачів дозволяє об'єднати в єдиний технологічний процес підрізання кореневищ, розрізання стеблової маси рослин сидератів, часткову їх заробку дисковими робочими органами та поворот пласта і повну заробку рослин ярусним плугом, цим самим зменшивши КІЛЬКІСТЬ технологічних проходів по полю та ліквідувавши розрив у часі та просторі між операціями Встановлення батареї дискових подрібнювачів під кутом а (в межах 45 85°) до напрямку руху, і таким чином, щоб довжина и проекції на площину, перпендикулярну до напрямку руху, дорівнювала ширині захвату плуга, дозволяє забезпечити рівномірну подачу подрібненої рослинно-ґрунтової маси на корпуси верхнього ярусу, підвищити якість роботи ярусного плуга Отже, запропоноване технічне рішення ярусного плуга дозволяє вирішити поставлене завдання, забезпечити якісне заорювання сидеральних культур за один прохід агрегату по полю, усунути значну диференціацію за глибиною загортання сидератів по площі поля, істотно підвищити якість виконання та технологічну надійність роботи знаряддя Суть винаходу пояснено графічно на фіг ярусний плуг, вигляд зверху Ярусний плуг включає начіпний пристрій 1, раму 2 з встановленими на ній корпусами верхнього 3 та нижнього 4 ярусів, у напрямку руху перед корпусами 3 верхнього ярусу розміщено батарею 1 О (О дискових подрібнювачів 5, вісь якої встановлено а під кутом (в межах 45 85°) до напрямку руху, а и ширина захвату рівна ширині захвату корпусів плуга Працює ярусний плуг наступним чином При переміщенні плуга батарея дискових подрібнювачів 5 подрібнює і частково заорює рослини сидеральної культури Розміщені за батареєю дискових подрібнювачів 5 у напрямку руху корпуси 3 верхнього ярусу підрізають верхню скибу ґрунту разом Комп'ютерна верстка А Ярославцева 60774 з рослинною масою, розміщеною на ній, обертають, розпушують та укладають її на дно повної борозни, утвореної попереднім корпусом 4 нижнього ярусу Потім корпус 4 нижнього яруса підрізає нижню, чисту від рослинних решток, скибу ґрунту, обертає, розпушує і вкладає її на перевернуту раніше верхню скибу, остаточно завершуючи процес заорювання сидерату Таким чином, ярусний плуг дозволяє за один прохід якісно заорати сидеральні культури Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
