Ярусний плуг комбінований

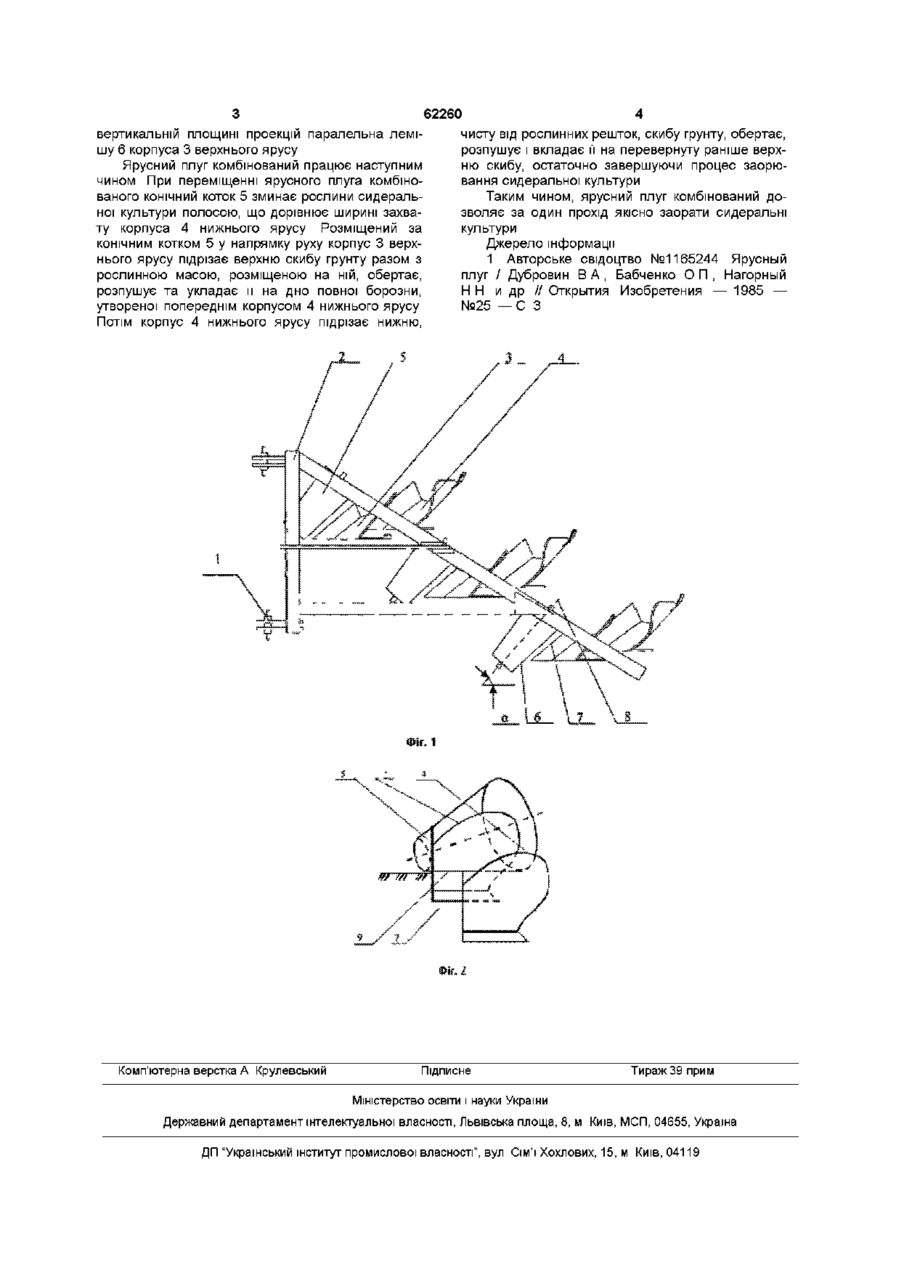

Ярусний плуг комбінований, що містить начіп нии пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів, який відрізняється тим, що перед кожним корпусом верхнього ярусу встановлений конічний коток, задня, у напрямку руху, твірна якого в горизонтальній площині проекцій паралельна до лемеша корпусу верхнього ярусу, а вісь обертання розміщена під кутом (X до напрямку руху, який знаходиться в межах 25 60°, при цьому нижня твірна конічного котка в поперечно-вертикальній площині проекцій паралельна лемешу корпусу верхнього ярусу Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних машин лемішно-полицевого типу для заорювання сидератів ("зелених добрив") Відома конструкція ярусного плуга, яка включає начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів [1] Недоліком даного ярусного плуга є відсутність пристосування, яке зминає рослини сидеральної культури перед заорюванням Це спричинює значну диференціацію за глибиною загортання сидератів по площі, істотно знижує якість виконання та технологічну надійність роботи знаряддя В основу винаходу покладене завдання удосконалення конструкції ярусного плуга для заорювання сидеральних культур шляхом введення нових конструктивних елементів, обгрунтування раціонального взаємного розміщення робочих органів Завдання виконується завдяки тому, що в ярусному плузі комбінованому, який включає начіпний пристрій, раму з встановленими на ній корпусами верхнього та нижнього ярусів, перед кожним корпусом верхнього ярусу встановлений конічний коток, задня у напрямку руху твірна якого в горизонтальній площині проекцій паралельна до леміша корпуса верхнього ярусу, а вісь обертання розміщена під кутом а до напрямку руху, який знаходиться в межах 25 60°, при цьому нижня твірна конічного котка в поперечно-вертикальній площині проекцій паралельна лемішу корпуса верхнього ярусу ньої в горизонтальній та нижньої у поперечновертикальній площинах проекцій твірних котка та осі його обертання під кутом а до напрямку руху, який знаходиться в межах 25 60°, сприяє одночасному звільненню зеленої маси після приминання та и надходженню до корпуса верхнього ярусу на заорювання Розміщення конічних котків перед кожним корпусом верхнього ярусу дозволяє забезпечити стабільність процесу прикочування сидератів, підвищує якість роботи ярусного плуга комбінованого Отже, запропоноване технічне рішення ярусного плуга дозволяє вирішити поставлене завдання, покращити рівномірність надходження потоку маси рослин до корпусів верхнього ярусу плуга при заорюванні сидератів, усунути значну диференціацію за глибиною загортання сидератів за площею поля, істотно підвищити якість виконання та технологічну надійність роботи знаряддя Суть винаходу пояснено графічно на фіг 1 ярусний плуг комбінований, вигляд зверху, фіг 2 ярусний плуг комбінований, вигляд ззаду Ярусний плуг комбінований включає начіпний пристрій 1, раму 2 з встановленими на ній корпусами верхнього 3 та нижнього 4 ярусів, перед кожним корпусом 3 верхнього ярусу розміщено конічний коток 5, задня у напрямку руху твірна 6 якого в горизонтальній площині проекцій паралельна до леміша 7 корпуса верхнього ярусу, а вісь обертання 8 розміщена під кутом а до напрямку руху, який знаходиться в межах 25 60°, при цьому нижня твірна 9 конічного котка 5 в поперечно Конічна форма та відповідне розміщення зад О (О (О 62260 вертикальній площині проекцій паралельна лемішу 6 корпуса 3 верхнього ярусу Ярусний плуг комбінований працює наступним чином При переміщенні ярусного плуга комбінованого конічний коток 5 зминає рослини сидеральної культури полосою, що дорівнює ширині захвату корпуса 4 нижнього ярусу Розміщений за конічним котком 5 у напрямку руху корпус 3 верхнього ярусу підрізає верхню скибу грунту разом з рослинною масою, розміщеною на ній, обертає, розпушує та укладає и на дно повної борозни, утвореної попереднім корпусом 4 нижнього ярусу Потім корпус 4 нижнього ярусу підрізає нижню, Комп'ютерна верстка А Крулевський чисту від рослинних решток, скибу грунту, обертає, розпушує і вкладає її на перевернуту раніше верхню скибу, остаточно завершуючи процес заорювання сидеральної культури Таким чином, ярусний плуг комбінований дозволяє за один прохід якісно заорати сидеральні культури Джерело інформації 1 Авторське свідоцтво №1165244 Ярусный плуг / Дубровин В А , Бабченко О П , Нагорный Н Н и др // Открытия Изобретения — 1985 — №25 — С 3 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
