Крутопохилий стрічковий конвеєр

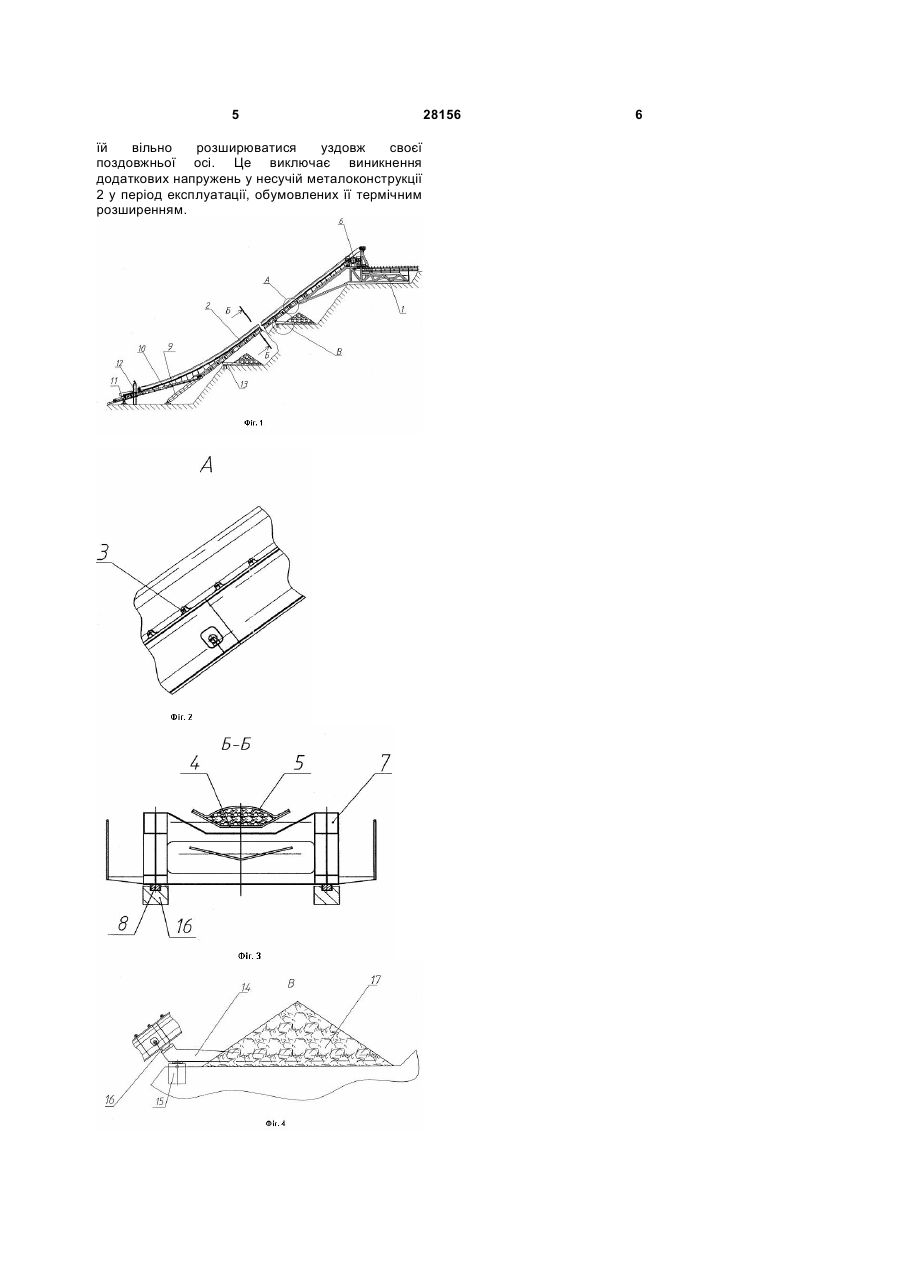

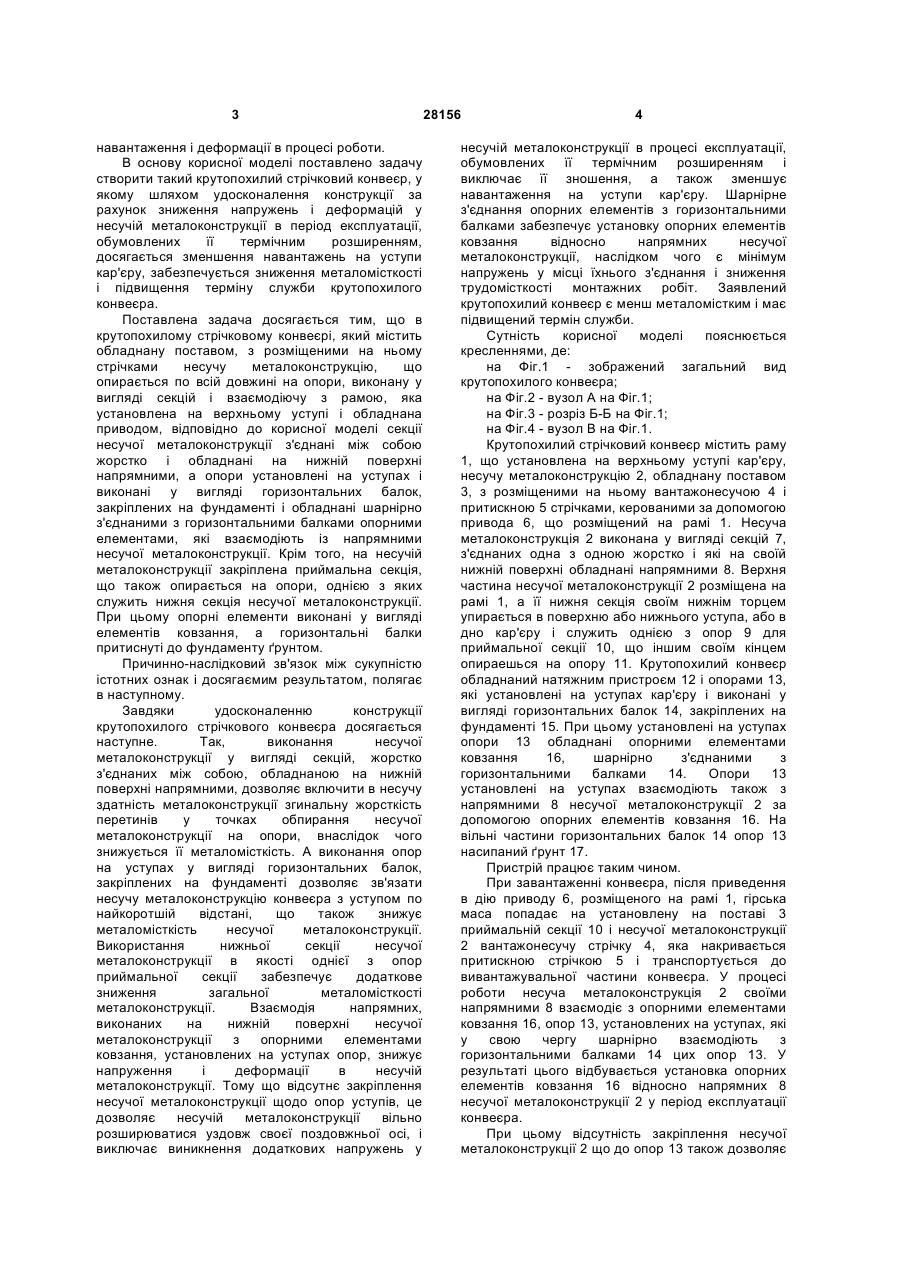

1. Крутопохилий стрічковий конвеєр, який містить обладнану поставом з розміщеними на ньому стрічками несучу металоконструкцію, що опирається по всій довжині на опори, виконану у вигляді секцій і взаємодіючу з рамою, яка установлена на верхньому уступі і обладнана приводом, який відрізняється тим, що секції 3 навантаження і деформації в процесі роботи. В основу корисної моделі поставлено задачу створити такий крутопохилий стрічковий конвеєр, у якому шляхом удосконалення конструкції за рахунок зниження напружень і деформацій у несучій металоконструкції в період експлуатації, обумовлених її термічним розширенням, досягається зменшення навантажень на уступи кар'єру, забезпечується зниження металомісткості і підвищення терміну служби крутопохилого конвеєра. Поставлена задача досягається тим, що в крутопохилому стрічковому конвеєрі, який містить обладнану поставом, з розміщеними на ньому стрічками несучу металоконструкцію, що опирається по всій довжині на опори, виконану у вигляді секцій і взаємодіючу з рамою, яка установлена на верхньому уступі і обладнана приводом, відповідно до корисної моделі секції несучої металоконструкції з'єднані між собою жорстко і обладнані на нижній поверхні напрямними, а опори установлені на уступах і виконані у вигляді горизонтальних балок, закріплених на фундаменті і обладнані шарнірно з'єднаними з горизонтальними балками опорними елементами, які взаємодіють із напрямними несучої металоконструкції. Крім того, на несучій металоконструкції закріплена приймальна секція, що також опирається на опори, однією з яких служить нижня секція несучої металоконструкції. При цьому опорні елементи виконані у вигляді елементів ковзання, а горизонтальні балки притиснуті до фундаменту ґрунтом. Причинно-наслідковий зв'язок між сукупністю істотних ознак і досягаємим результатом, полягає в наступному. Завдяки удосконаленню конструкції крутопохилого стрічкового конвеєра досягається наступне. Так, виконання несучої металоконструкції у вигляді секцій, жорстко з'єднаних між собою, обладнаною на нижній поверхні напрямними, дозволяє включити в несучу здатність металоконструкції згинальну жорсткість перетинів у точках обпирання несучої металоконструкції на опори, внаслідок чого знижується її металомісткість. А виконання опор на уступах у вигляді горизонтальних балок, закріплених на фундаменті дозволяє зв'язати несучу металоконструкцію конвеєра з уступом по найкоротшій відстані, що також знижує металомісткість несучої металоконструкції. Використання нижньої секції несучої металоконструкції в якості однієї з опор приймальної секції забезпечує додаткове зниження загальної металомісткості металоконструкції. Взаємодія напрямних, виконаних на нижній поверхні несучої металоконструкції з опорними елементами ковзання, установлених на уступах опор, знижує напруження і деформації в несучій металоконструкції. Тому що відсутнє закріплення несучої металоконструкції щодо опор уступів, це дозволяє несучій металоконструкції вільно розширюватися уздовж своєї поздовжньої осі, і виключає виникнення додаткових напружень у 28156 4 несучій металоконструкції в процесі експлуатації, обумовлених її термічним розширенням і виключає її зношення, а також зменшує навантаження на уступи кар'єру. Шарнірне з'єднання опорних елементів з горизонтальними балками забезпечує установку опорних елементів ковзання відносно напрямних несучої металоконструкції, наслідком чого є мінімум напружень у місці їхнього з'єднання і зниження трудомісткості монтажних робіт. Заявлений крутопохилий конвеєр є менш металомістким і має підвищений термін служби. Сутність корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображений загальний вид крутопохилого конвеєра; на Фіг.2 - вузол А на Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.1; на Фіг.4 - вузол В на Фіг.1. Крутопохилий стрічковий конвеєр містить раму 1, що установлена на верхньому уступі кар'єру, несучу металоконструкцію 2, обладнану поставом 3, з розміщеними на ньому вантажонесучою 4 і притискною 5 стрічками, керованими за допомогою привода 6, що розміщений на рамі 1. Несуча металоконструкція 2 виконана у вигляді секцій 7, з'єднаних одна з одною жорстко і які на своїй нижній поверхні обладнані напрямними 8. Верхня частина несучої металоконструкції 2 розміщена на рамі 1, а її нижня секція своїм нижнім торцем упирається в поверхню або нижнього уступа, або в дно кар'єру і служить однією з опор 9 для приймальної секції 10, що іншим своїм кінцем опираешьсяна опору 11. Крутопохилий конвеєр обладнаний натяжним пристроєм 12 і опорами 13, які установлені на уступах кар'єру і виконані у вигляді горизонтальних балок 14, закріплених на фундаменті 15. При цьому установлені на уступах опори 13 обладнані опорними елементами ковзання 16, шарнірно з'єднаними з горизонтальними балками 14. Опори 13 установлені на уступах взаємодіють також з напрямними 8 несучої металоконструкції 2 за допомогою опорних елементів ковзання 16. На вільні частини горизонтальних балок 14 опор 13 насипаний ґрунт 17. Пристрій працює таким чином. При завантаженні конвеєра, після приведення в дію приводу 6, розміщеного на рамі 1, гірська маса попадає на установлену на поставі 3 приймальній секції 10 і несучої металоконструкції 2 вантажонесучу стрічку 4, яка накривається притискною стрічкою 5 і транспортується до вивантажувальної частини конвеєра. У процесі роботи несуча металоконструкція 2 своїми напрямними 8 взаємодіє з опорними елементами ковзання 16, опор 13, установлених на уступах, які у свою чергу шарнірно взаємодіють з горизонтальними балками 14 цих опор 13. У результаті цього відбувається установка опорних елементів ковзання 16 відносно напрямних 8 несучої металоконструкції 2 у період експлуатації конвеєра. При цьому відсутність закріплення несучої металоконструкції 2 що до опор 13 також дозволяє 5 їй вільно розширюватися уздовж своєї поздовжньої осі. Це виключає виникнення додаткових напружень у несучій металоконструкції 2 у період експлуатації, обумовлених її термічним розширенням. 28156 6
