Болтове з’єднання
Формула / Реферат
Болтовое соединение, содержащее соединяемые детали, болт, навёрнутые на резьбовой конец стержня болта основную гайку и контргайку, отличающееся тем, что обе гайки выполнены с цилиндрическим хвостовиком с внутренней расточкой со стороны торца хвостовика, между гайками на стержне болта установлены клиновые элементы в виде втулок, снабженных с одной стороны скосом по всей ширине между отверстием каждой втулки и стержнем болта, а также между втулкой и расточкой в хвостовике гайки имеется кольцевой зазор.
Текст

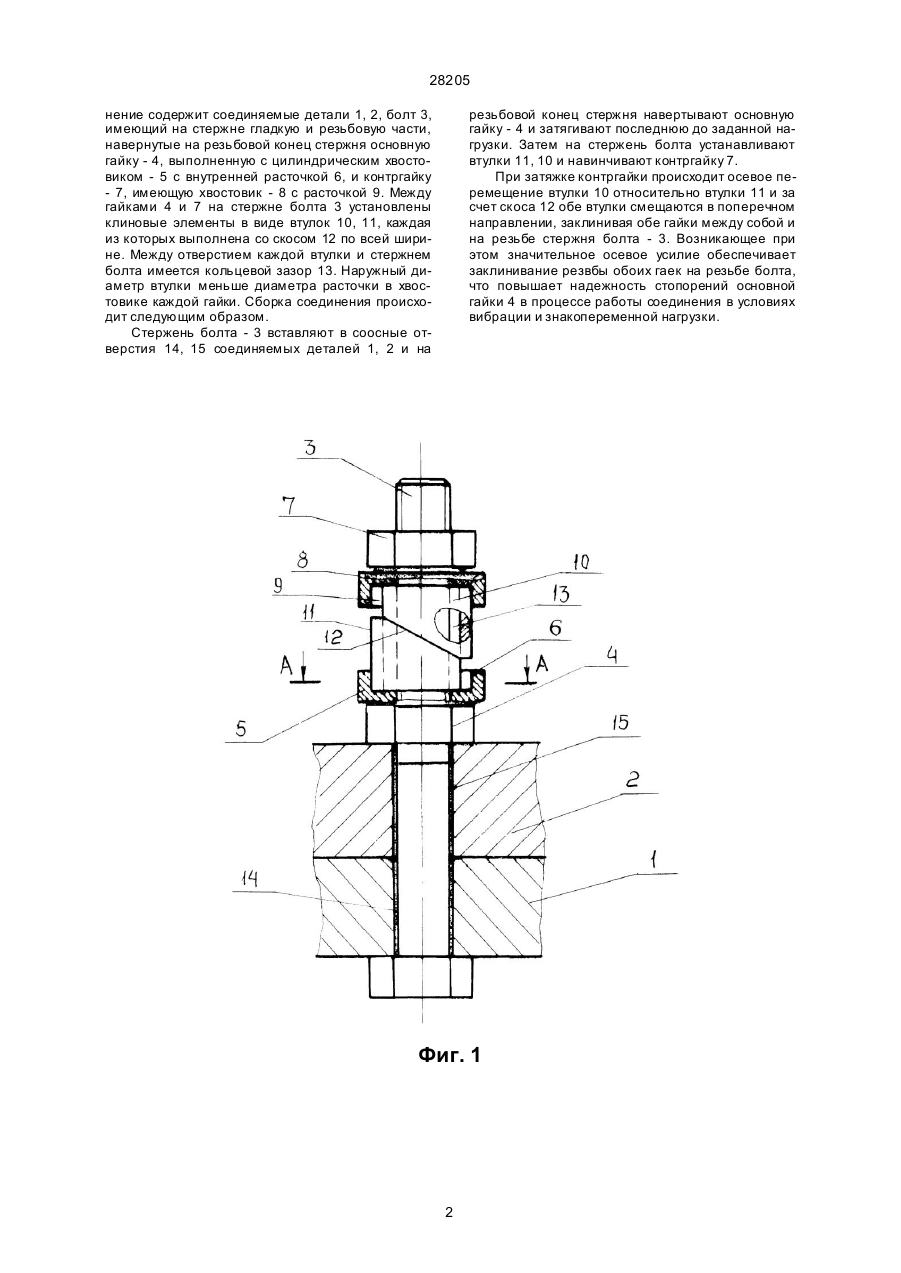

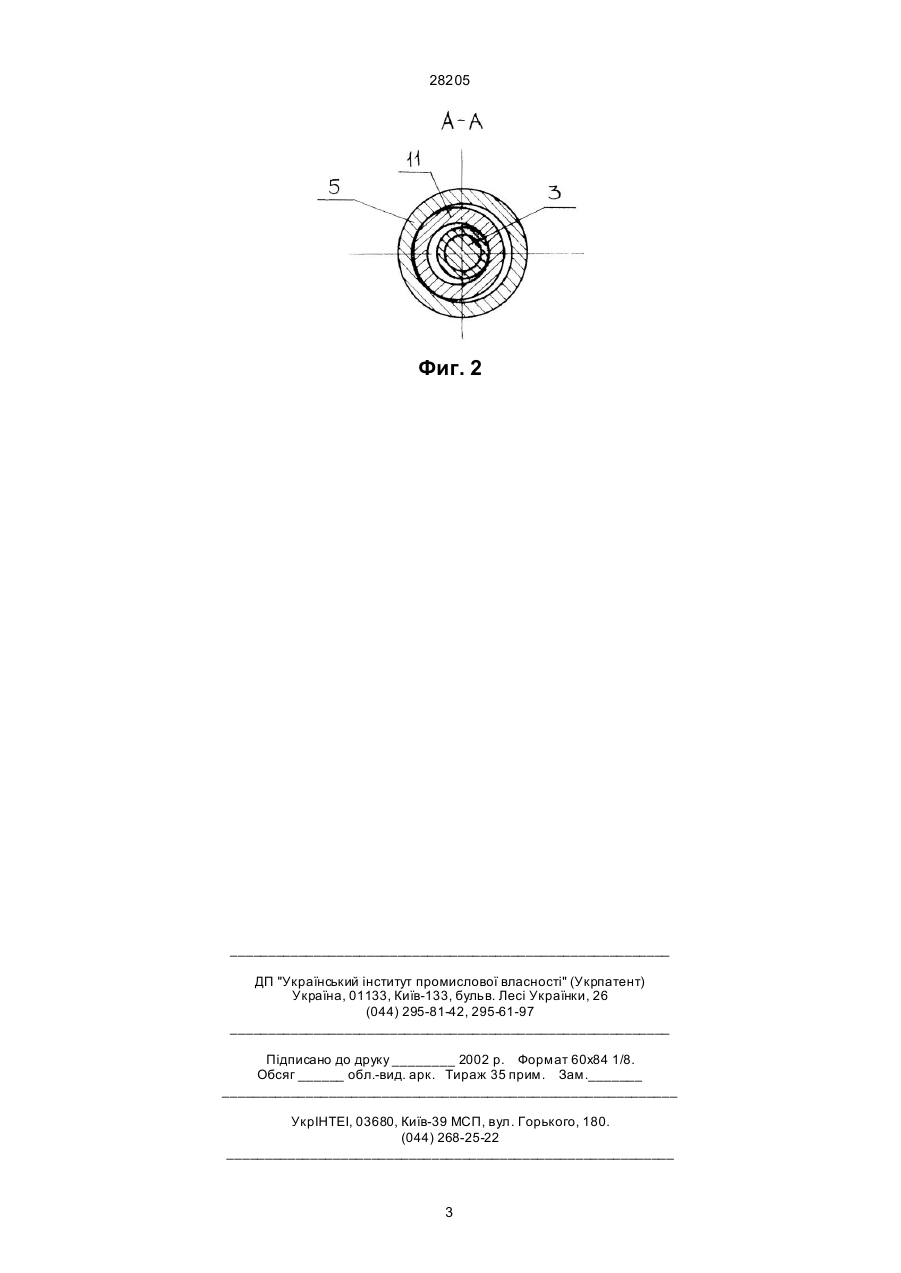

Болтовое соединение, содержащее соединяемые детали, болт, навернутые на резьбовой конец 28205 нение содержит соединяемые детали 1, 2, болт 3, имеющий на стержне гладкую и резьбовую части, навернутые на резьбовой конец стержня основную гайку - 4, выполненную с цилиндрическим хвостовиком - 5 с внутренней расточкой 6, и контргайку - 7, имеющую хвостовик - 8 с расточкой 9. Между гайками 4 и 7 на стержне болта 3 установлены клиновые элементы в виде втулок 10, 11, каждая из которых выполнена со скосом 12 по всей ширине. Между отверстием каждой втулки и стержнем болта имеется кольцевой зазор 13. Наружный диаметр втулки меньше диаметра расточки в хвостовике каждой гайки. Сборка соединения происходит следующим образом. Стержень болта - 3 вставляют в соосные отверстия 14, 15 соединяемых деталей 1, 2 и на резьбовой конец стержня навертывают основную гайку - 4 и затягивают последнюю до заданной нагрузки. Затем на стержень болта устанавливают втулки 11, 10 и навинчивают контргайку 7. При затяжке контргайки происходит осевое перемещение втулки 10 относительно втулки 11 и за счет скоса 12 обе втулки смещаются в поперечном направлении, заклинивая обе гайки между собой и на резьбе стержня болта - 3. Возникающее при этом значительное осевое усилие обеспечивает заклинивание резвбы обоих гаек на резьбе болта, что повышает надежность стопорений основной гайки 4 в процессе работы соединения в условиях вибрации и знакопеременной нагрузки. Фиг. 1 2 28205 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBolt joint
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюБолтовое соединение
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16B 39/28
