Комутатор ланцюгів підігріву датчиків вологості

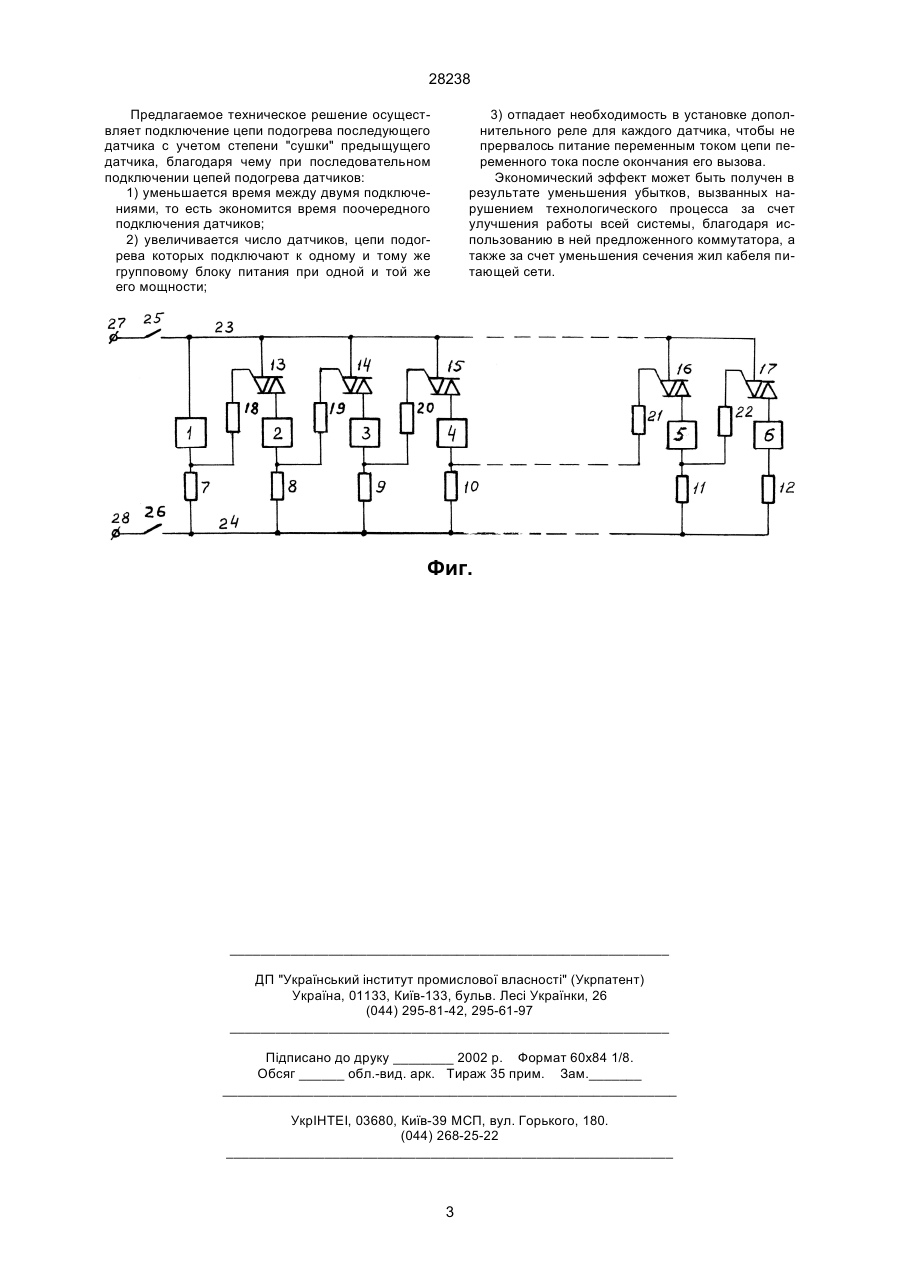

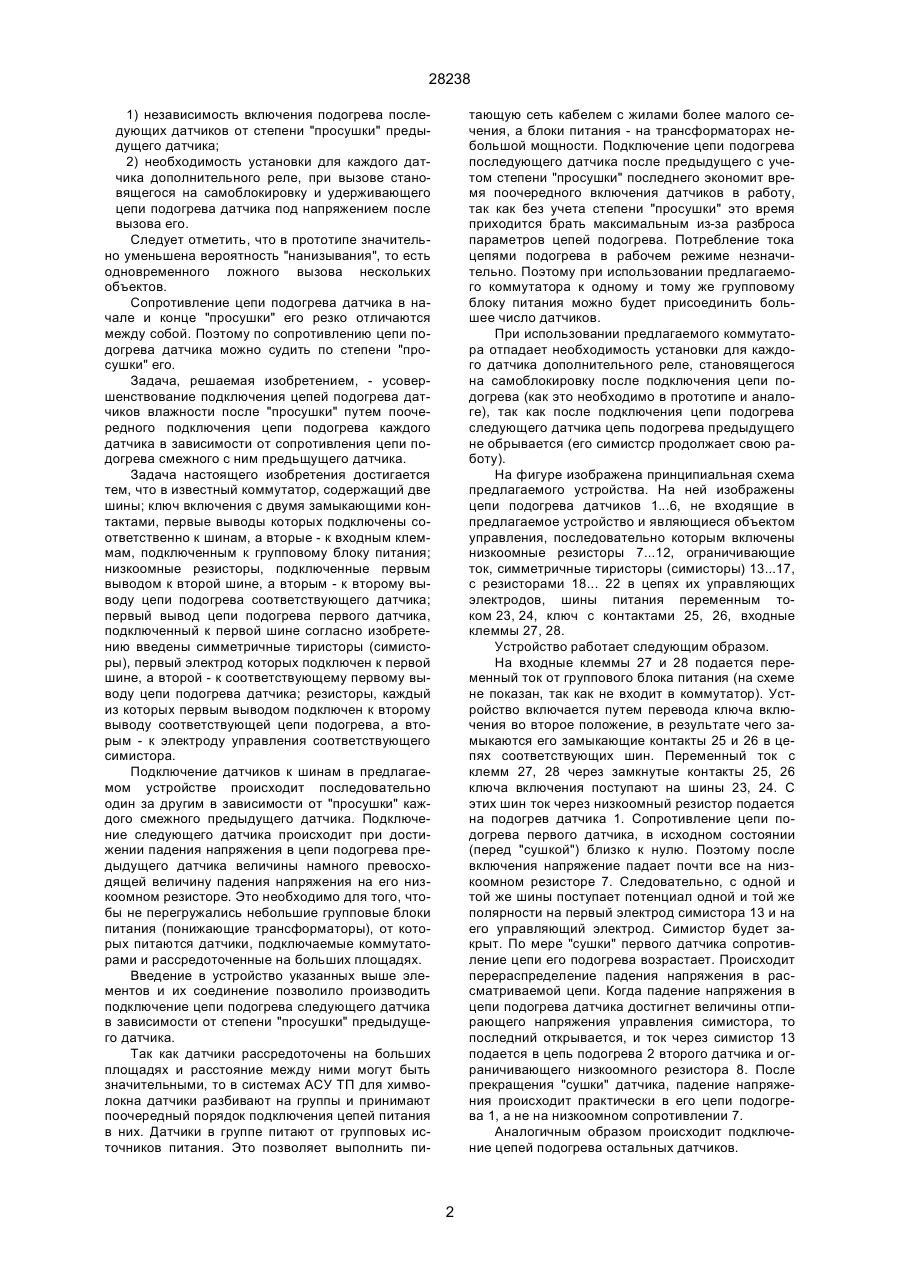

Коммутатор цепей подогрева датчиков влажности, содержащий две шины, ключ включения с двумя замыкающими контактами, первые выводы 28238 1) независимость включения подогрева последующих датчиков от степени "просушки" предыдущего датчика; 2) необходимость установки для каждого датчика дополнительного реле, при вызове становящегося на самоблокировку и удерживающего цепи подогрева датчика под напряжением после вызова его. Следует отметить, что в прототипе значительно уменьшена вероятность "нанизывания", то есть одновременного ложного вызова нескольких объектов. Сопротивление цепи подогрева датчика в начале и конце "просушки" его резко отличаются между собой. Поэтому по сопротивлению цепи подогрева датчика можно судить по степени "просушки" его. Задача, решаемая изобретением, - усовершенствование подключения цепей подогрева датчиков влажности после "просушки" путем поочередного подключения цепи подогрева каждого датчика в зависимости от сопротивления цепи подогрева смежного с ним предьщущего датчика. Задача настоящего изобретения достигается тем, что в известный коммутатор, содержащий две шины; ключ включения с двумя замыкающими контактами, первые выводы которых подключены соответственно к шинам, а вторые - к входным клеммам, подключенным к групповому блоку питания; низкоомные резисторы, подключенные первым выводом к второй шине, а вторым - к второму выводу цепи подогрева соответствующего датчика; первый вывод цепи подогрева первого датчика, подключенный к первой шине согласно изобретению введены симметричные тиристоры (симисторы), первый электрод которых подключен к первой шине, а второй - к соответствующему первому выводу цепи подогрева датчика; резисторы, каждый из которых первым выводом подключен к второму выводу соответствующей цепи подогрева, а вторым - к электроду управления соответствующего симистора. Подключение датчиков к шинам в предлагаемом устройстве происходит последовательно один за другим в зависимости от "просушки" каждого смежного предыдущего датчика. Подключение следующего датчика происходит при достижении падения напряжения в цепи подогрева предыдущего датчика величины намного превосходящей величину падения напряжения на его низкоомном резисторе. Это необходимо для того, чтобы не перегружались небольшие групповые блоки питания (понижающие трансформаторы), от которых питаются датчики, подключаемые коммутаторами и рассредоточенные на больших площадях. Введение в устройство указанных выше элементов и их соединение позволило производить подключение цепи подогрева следующего датчика в зависимости от степени "просушки" предыдущего датчика. Так как датчики рассредоточены на больших площадях и расстояние между ними могут быть значительными, то в системах АСУ ТП для химволокна датчики разбивают на группы и принимают поочередный порядок подключения цепей питания в них. Датчики в группе питают от групповых источников питания. Это позволяет выполнить пи тающую сеть кабелем с жилами более малого сечения, а блоки питания - на трансформаторах небольшой мощности. Подключение цепи подогрева последующего датчика после предыдущего с учетом степени "просушки" последнего экономит время поочередного включения датчиков в работу, так как без учета степени "просушки" это время приходится брать максимальным из-за разброса параметров цепей подогрева. Потребление тока цепями подогрева в рабочем режиме незначительно. Поэтому при использовании предлагаемого коммутатора к одному и тому же групповому блоку питания можно будет присоединить большее число датчиков. При использовании предлагаемого коммутатора отпадает необходимость установки для каждого датчика дополнительного реле, становящегося на самоблокировку после подключения цепи подогрева (как это необходимо в прототипе и аналоге), так как после подключения цепи подогрева следующего датчика цепь подогрева предыдущего не обрывается (его симистср продолжает свою работу). На фигуре изображена принципиальная схема предлагаемого устройства. На ней изображены цепи подогрева датчиков 1...6, не входящие в предлагаемое устройство и являющиеся объектом управления, последовательно которым включены низкоомные резисторы 7...12, ограничивающие ток, симметричные тиристоры (симисторы) 13...17, с резисторами 18... 22 в цепях их управляющих электродов, шины питания переменным током 23, 24, ключ с контактами 25, 26, входные клеммы 27, 28. Устройство работает следующим образом. На входные клеммы 27 и 28 подается переменный ток от группового блока питания (на схеме не показан, так как не входит в коммутатор). Устройство включается путем перевода ключа включения во второе положение, в результате чего замыкаются его замыкающие контакты 25 и 26 в цепях соответствующих шин. Переменный ток с клемм 27, 28 через замкнутые контакты 25, 26 ключа включения поступают на шины 23, 24. С этих шин ток через низкоомный резистор подается на подогрев датчика 1. Сопротивление цепи подогрева первого датчика, в исходном состоянии (перед "сушкой") близко к нулю. Поэтому после включения напряжение падает почти все на низкоомном резисторе 7. Следовательно, с одной и той же шины поступает потенциал одной и той же полярности на первый электрод симистора 13 и на его управляющий электрод. Симистор будет закрыт. По мере "сушки" первого датчика сопротивление цепи его подогрева возрастает. Происходит перераспределение падения напряжения в рассматриваемой цепи. Когда падение напряжения в цепи подогрева датчика достигнет величины отпирающего напряжения управления симистора, то последний открывается, и ток через симистор 13 подается в цепь подогрева 2 второго датчика и ограничивающего низкоомного резистора 8. После прекращения "сушки" датчика, падение напряжения происходит практически в его цепи подогрева 1, а не на низкоомном сопротивлении 7. Аналогичным образом происходит подключение цепей подогрева остальных датчиков. 2 28238 Предлагаемое техническое решение осуществляет подключение цепи подогрева последующего датчика с учетом степени "сушки" предыщущего датчика, благодаря чему при последовательном подключении цепей подогрева датчиков: 1) уменьшается время между двумя подключениями, то есть экономится время поочередного подключения датчиков; 2) увеличивается число датчиков, цепи подогрева которых подключают к одному и тому же групповому блоку питания при одной и той же его мощности; 3) отпадает необходимость в установке дополнительного реле для каждого датчика, чтобы не прервалось питание переменным током цепи переменного тока после окончания его вызова. Экономический эффект может быть получен в результате уменьшения убытков, вызванных нарушением технологического процесса за счет улучшения работы всей системы, благодаря использованию в ней предложенного коммутатора, а также за счет уменьшения сечения жил кабеля питающей сети. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
