Пружне зубчасте колесо
Формула / Реферат
Упругое зубчатое колесо, содержащее зубчатый венец и ступицу, связанные между собой упругими элементами, установленными в переферийных отверстиях диска колеса на осях, закрепленных в ступице, отличающееся тем, что упругие элементы выполнены в виде браслетных пружин, расположенных в полости расточек в упомянутых отверстиях и установленных на ступенчатых втулках, посаженных на осях с зазором между цилиндрической поверхностью расточек и наружной поверхностью большей ступени втулок, длина которых больше глубины расточек на величину упругой деформации пружин.
Текст

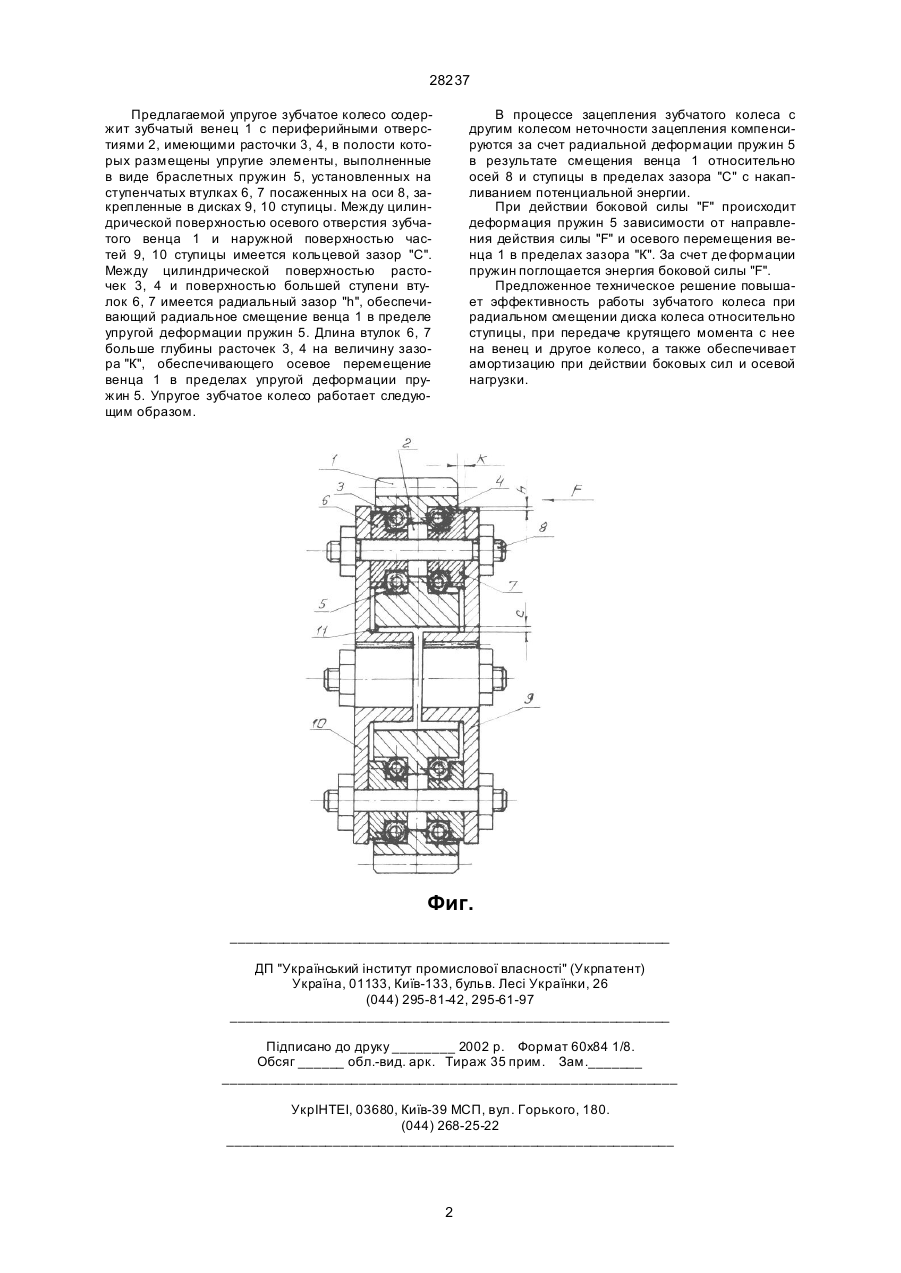

Упругое зубчатое колесо, содержащее зубчатый венец и ступицу, связанные между собой упругими элементами, установленными в перефе 28237 Предлагаемой упругое зубчатое колесо содержит зубчатый венец 1 с периферийными отверстиями 2, имеющими расточки 3, 4, в полости которых размещены упругие элементы, выполненные в виде браслетных пружин 5, установленных на ступенчатых втулках 6, 7 посаженных на оси 8, закрепленные в дисках 9, 10 ступицы. Между цилиндрической поверхностью осевого отверстия зубчатого венца 1 и наружной поверхностью частей 9, 10 ступицы имеется кольцевой зазор "С". Между цилиндрической поверхностью расточек 3, 4 и поверхностью большей ступени втулок 6, 7 имеется радиальный зазор "h", обеспечивающий радиальное смещение венца 1 в пределе упругой деформации пружин 5. Длина втулок 6, 7 больше глубины расточек 3, 4 на величину зазора "К", обеспечивающего осевое перемещение венца 1 в пределах упругой деформации пружин 5. Упругое зубчатое колесо работает следующим образом. В процессе зацепления зубчатого колеса с другим колесом неточности зацепления компенсируются за счет радиальной деформации пружин 5 в результате смещения венца 1 относительно осей 8 и ступицы в пределах зазора "С" с накапливанием потенциальной энергии. При действии боковой силы "F" происходит деформация пружин 5 зависимости от направления действия силы "F" и осевого перемещения венца 1 в пределах зазора "К". За счет де формации пружин поглощается энергия боковой силы "F". Предложенное техническое решение повышает эффективность работы зубчатого колеса при радиальном смещении диска колеса относительно ступицы, при передаче крутящего момента с нее на венец и другое колесо, а также обеспечивает амортизацию при действии боковых сил и осевой нагрузки. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic toothed wheel
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюУпругое зубчатое колесо
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16H 55/02
Мітки: пружне, колесо, зубчасте
