Спосіб очистки титановмісних розчинів

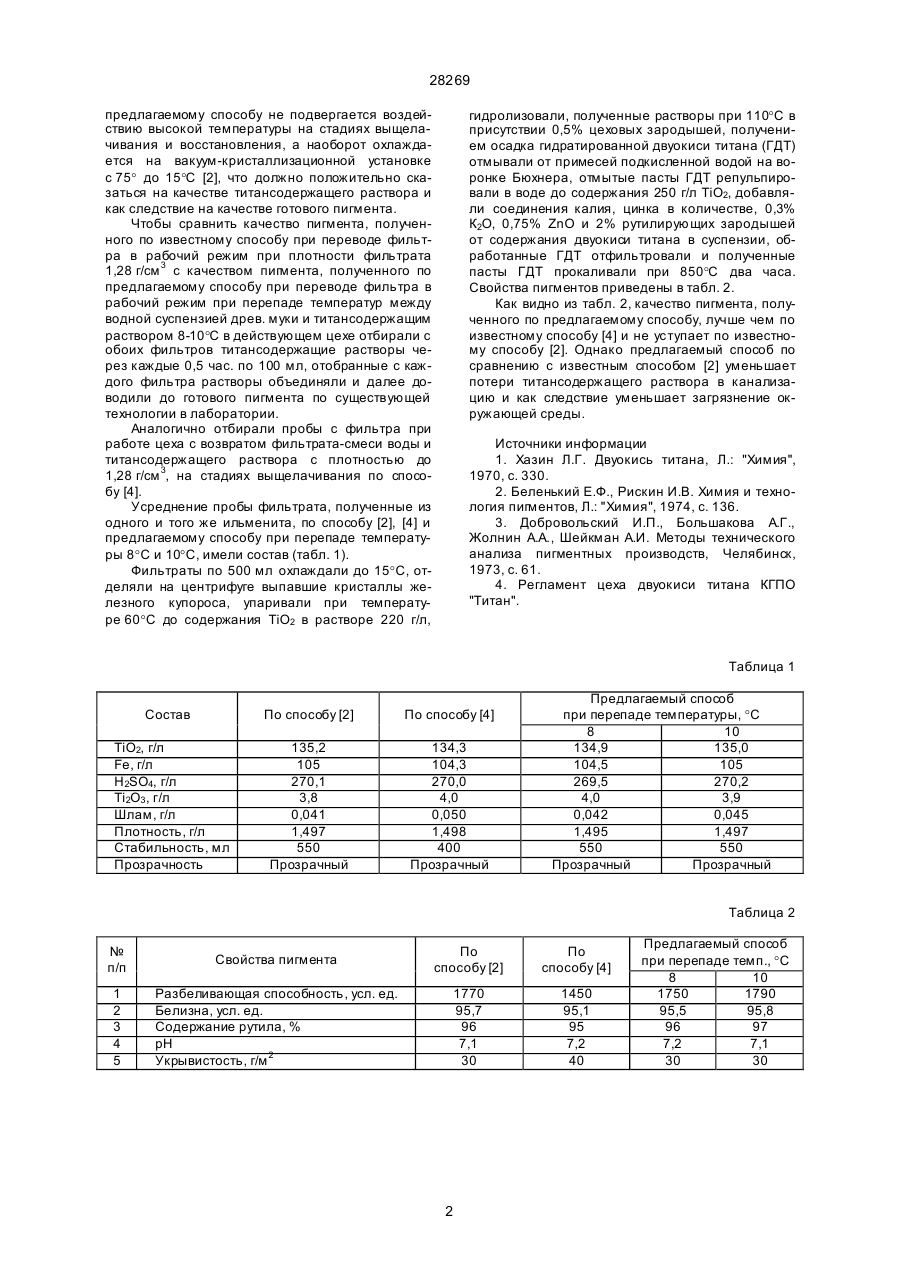

Способ очистки титаносодержащих растворов от тонкодисперсной взвеси при получении из них пигментной двуокиси титана путем фильтрации их через слой древесной муки, отличающийся тем, что фильтрат, прошедший через слой древесной муки, отбирают в процессе по достижению перепада температуры между водной суспензией древесной муки и титаносодержащим раствором, равном 8-10°С. (19) (21) 96020657 (22) 21.02.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Глущенко Сергій Миколайович, Колеснік Анатолій Дмитрович, Комишан Юрій Іванович, Хаконов Амін Ісмаїлович (73) КРИМСЬКЕ ДЕРЖАВНЕ ВИРОБНИЧЕ ОБ'ЄДНАННЯ "ТИТАН" 28269 предлагаемому способу не подвергается воздействию высокой температуры на стадиях выщелачивания и восстановления, а наоборот охлаждается на вакуум-кристаллизационной установке с 75° до 15°С [2], что должно положительно сказаться на качестве титансодержащего раствора и как следствие на качестве готового пигмента. Чтобы сравнить качество пигмента, полученного по известному способу при переводе фильтра в рабочий режим при плотности фильтрата 1,28 г/см 3 с качеством пигмента, полученного по предлагаемому способу при переводе фильтра в рабочий режим при перепаде температур между водной суспензией древ. муки и титансодержащим раствором 8-10°С в действующем цехе отбирали с обоих фильтров титансодержащие растворы через каждые 0,5 час. по 100 мл, отобранные с каждого фильтра растворы объединяли и далее доводили до готового пигмента по существующей технологии в лаборатории. Аналогично отбирали пробы с фильтра при работе цеха с возвратом фильтрата-смеси воды и титансодержащего раствора с плотностью до 1,28 г/см 3, на стадиях выщелачивания по способу [4]. Усреднение пробы фильтрата, полученные из одного и того же ильменита, по способу [2], [4] и предлагаемому способу при перепаде температуры 8°С и 10°С, имели состав (табл. 1). Фильтраты по 500 мл охлаждали до 15°С, отделяли на центрифуге выпавшие кристаллы железного купороса, упаривали при температуре 60°С до содержания ТiO2 в растворе 220 г/л, гидролизовали, полученные растворы при 110°С в присутствии 0,5% цеховых зародышей, получением осадка гидратированной двуокиси титана (ГДТ) отмывали от примесей подкисленной водой на воронке Бюхнера, отмытые пасты ГДТ репульпировали в воде до содержания 250 г/л ТiO2, добавляли соединения калия, цинка в количестве, 0,3% К2О, 0,75% ZnO и 2% рутилирующих зародышей от содержания двуокиси титана в суспензии, обработанные ГДТ отфильтровали и полученные пасты ГДТ прокаливали при 850°С два часа. Свойства пигментов приведены в табл. 2. Как видно из табл. 2, качество пигмента, полученного по предлагаемому способу, лучше чем по известному способу [4] и не уступает по известному способу [2]. Однако предлагаемый способ по сравнению с известным способом [2] уменьшает потери титансодержащего раствора в канализацию и как следствие уменьшает загрязнение окружающей среды. Источники информации 1. Хазин Л.Г. Двуокись титана, Л.: "Химия", 1970, с. 330. 2. Беленький Е.Ф., Рискин И.В. Химия и технология пигментов, Л.: "Химия", 1974, с. 136. 3. Добровольский И.П., Большакова А.Г., Жолнин А.А., Шейкман А.И. Методы технического анализа пигментных производств, Челябинск, 1973, с. 61. 4. Регламент цеха двуокиси титана КГПО "Титан". Таблица 1 Состав По способу [2] TiO2, г/л Fe, г/л H2SO4, г/л Ti2O3 , г/л Шлам, г/л Плотность, г/л Стабильность, мл Прозрачность По способу [4] 135,2 105 270,1 3,8 0,041 1,497 550 Прозрачный 134,3 104,3 270,0 4,0 0,050 1,498 400 Прозрачный Предлагаемый способ при перепаде температуры, °С 8 10 134,9 135,0 104,5 105 269,5 270,2 4,0 3,9 0,042 0,045 1,495 1,497 550 550 Прозрачный Прозрачный Таблица 2 № п/п Свойства пигмента По способу [2] По способу [4] 1 2 3 4 5 Разбеливающая способность, усл. ед. Белизна, усл. ед. Содержание рутила, % рН Укрывистость, г/м 2 1770 95,7 96 7,1 30 1450 95,1 95 7,2 40 2 Предлагаемый способ при перепаде темп., °С 8 10 1750 1790 95,5 95,8 96 97 7,2 7,1 30 30 28269 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
