Оправка для виготовлення оболонок із склопластика

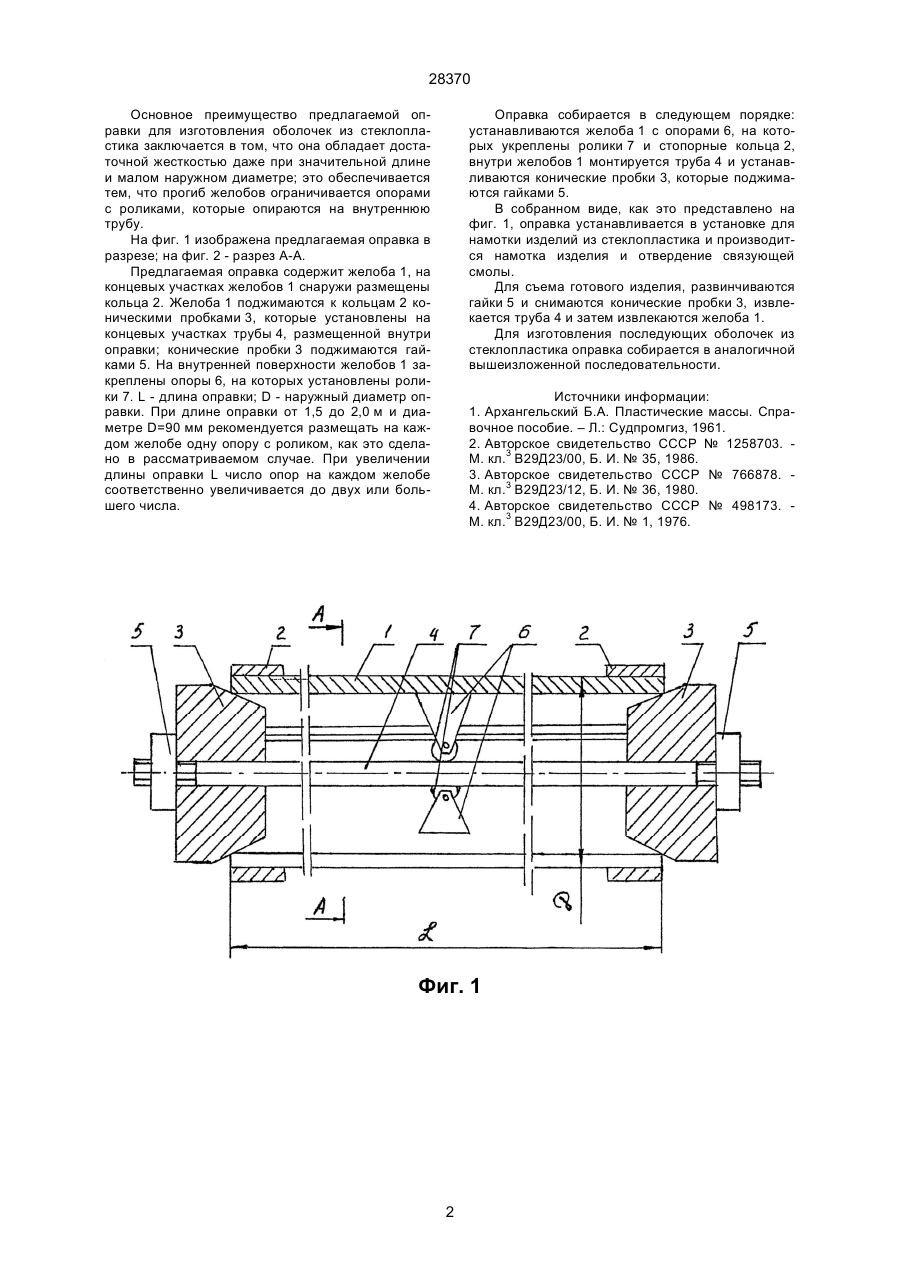

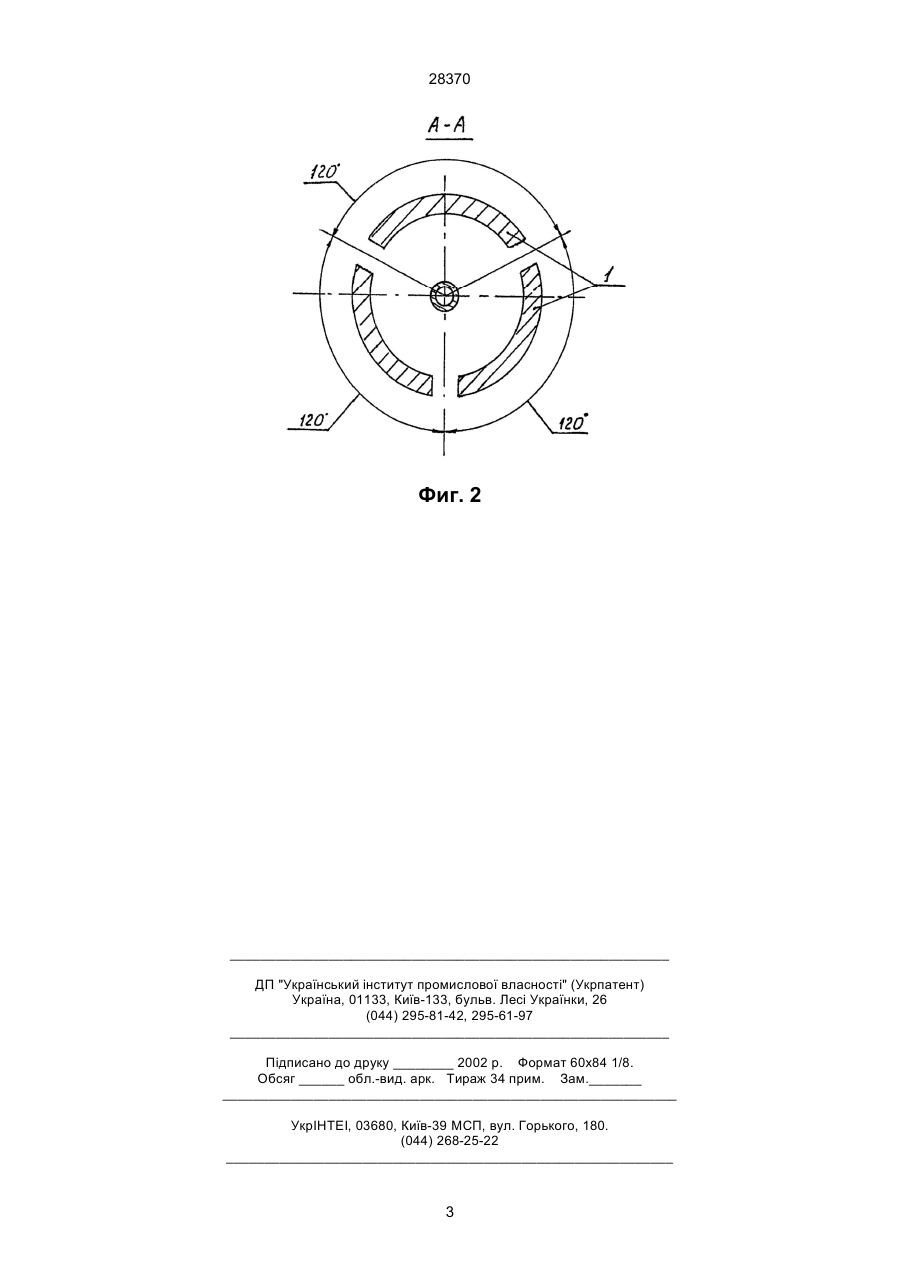

Оправка для изготовления оболочек из стеклопластика, включающая несколько желобов, установленных с зазором один относительно другого, отличающаяся тем, что на внутренней поверхности каждого желоба смонтированы опоры с роликами, а по краям желобов установлены ограничительные кольца, причем ролики опираются на внутреннюю, центральную трубу оправки, на концевых участках которой размещены конические пробки. (19) (21) 96103923 (22) 15.10.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Свідіров Микола Леонідович, Ужеловський Валентин Олексійович (73) Васюк Борис Миколайович, Данильченко Ігор Євдокимович, Ковалевська Людмила Іванівна, Свідіров Микола Леонідович, Ужеловський Валентин Олексійович 28370 Основное преимущество предлагаемой оправки для изготовления оболочек из стеклопластика заключается в том, что она обладает достаточной жесткостью даже при значительной длине и малом наружном диаметре; это обеспечивается тем, что прогиб желобов ограничивается опорами с роликами, которые опираются на внутреннюю трубу. На фиг. 1 изображена предлагаемая оправка в разрезе; на фиг. 2 - разрез А-А. Предлагаемая оправка содержит желоба 1, на концевых участках желобов 1 снаружи размещены кольца 2. Желоба 1 поджимаются к кольцам 2 коническими пробками 3, которые установлены на концевых участках трубы 4, размещенной внутри оправки; конические пробки 3 поджимаются гайками 5. На внутренней поверхности желобов 1 закреплены опоры 6, на которых установлены ролики 7. L - длина оправки; D - наружный диаметр оправки. При длине оправки от 1,5 до 2,0 м и диаметре D=90 мм рекомендуется размещать на каждом желобе одну опору с роликом, как это сделано в рассматриваемом случае. При увеличении длины оправки L число опор на каждом желобе соответственно увеличивается до двух или большего числа. Оправка собирается в следующем порядке: устанавливаются желоба 1 с опорами 6, на которых укреплены ролики 7 и стопорные кольца 2, внутри желобов 1 монтируется труба 4 и устанавливаются конические пробки 3, которые поджимаются гайками 5. В собранном виде, как это представлено на фиг. 1, оправка устанавливается в установке для намотки изделий из стеклопластика и производится намотка изделия и отвердение связующей смолы. Для съема готового изделия, развинчиваются гайки 5 и снимаются конические пробки 3, извлекается труба 4 и затем извлекаются желоба 1. Для изготовления последующих оболочек из стеклопластика оправка собирается в аналогичной вышеизложенной последовательности. Источники информации: 1. Архангельский Б.А. Пластические массы. Справочное пособие. – Л.: Судпромгиз, 1961. 2. Авторское свидетельство СССР № 1258703. М. кл.3 В29Д23/00, Б. И. № 35, 1986. 3. Авторское свидетельство СССР № 766878. М. кл.3 В29Д23/12, Б. И. № 36, 1980. 4. Авторское свидетельство СССР № 498173. М. кл.3 В29Д23/00, Б. И. № 1, 1976. Фиг. 1 2 28370 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
