Елемент нерівнозначності

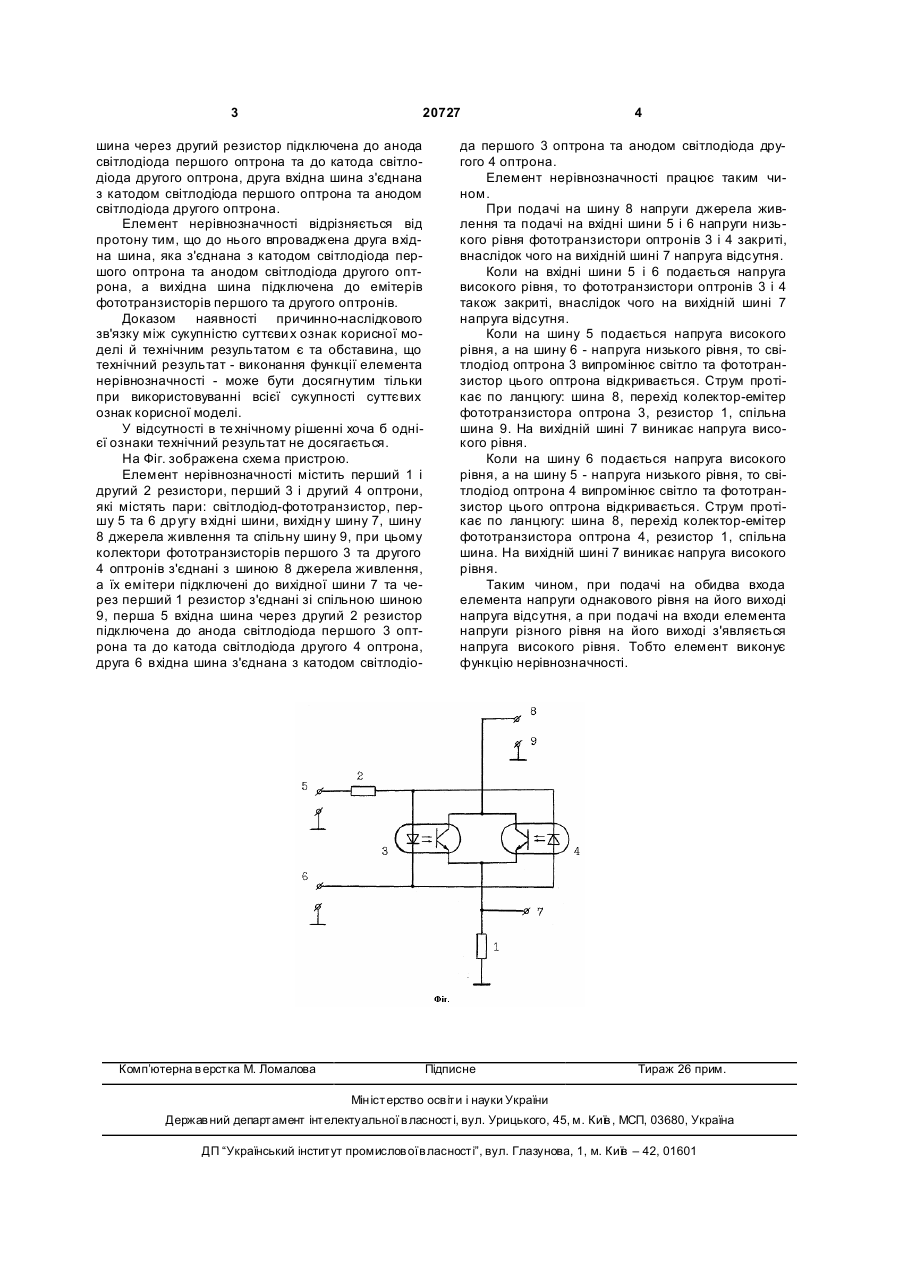

Елемент нерівнозначності, що містить перший і другий резистори, перший і другий оптрони, які містять пари: світлодіод-фототранзистор, першу вхідн у шин у, ви хідну шину, шину джерела живлен 3 20727 шина через другий резистор підключена до анода світлодіода першого оптрона та до катода світлодіода другого оптрона, друга вхідна шина з'єднана з катодом світлодіода першого оптрона та анодом світлодіода другого оптрона. Елемент нерівнозначності відрізняється від протону тим, що до нього впроваджена друга вхідна шина, яка з'єднана з катодом світлодіода першого оптрона та анодом світлодіода другого оптрона, а вихідна шина підключена до емітерів фототранзисторів першого та другого оптронів. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєви х ознак корисної моделі й технічним результатом є та обставина, що технічний результат - виконання функції елемента нерівнозначності - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі. У відсутності в те хнічному рішенні хоча б однієї ознаки технічний результат не досягається. На Фіг. зображена схема пристрою. Елемент нерівнозначності містить перший 1 і другий 2 резистори, перший 3 і другий 4 оптрони, які містять пари: світлодіод-фототранзистор, першу 5 та 6 др угу вхідні шини, вихідн у шину 7, шину 8 джерела живлення та спільну шину 9, при цьому колектори фототранзисторів першого 3 та другого 4 оптронів з'єднані з шиною 8 джерела живлення, а їх емітери підключені до вихідної шини 7 та через перший 1 резистор з'єднані зі спільною шиною 9, перша 5 вхідна шина через другий 2 резистор підключена до анода світлодіода першого 3 оптрона та до катода світлодіода другого 4 оптрона, друга 6 вхідна шина з'єднана з катодом світлодіо Комп’ютерна в ерстка М. Ломалова 4 да першого 3 оптрона та анодом світлодіода другого 4 оптрона. Елемент нерівнозначності працює таким чином. При подачі на шину 8 напруги джерела живлення та подачі на вхідні шини 5 і 6 напруги низького рівня фототранзистори оптронів 3 і 4 закриті, внаслідок чого на вихідній шині 7 напруга відсутня. Коли на вхідні шини 5 і 6 подається напруга високого рівня, то фототранзистори оптронів 3 і 4 також закриті, внаслідок чого на вихідній шині 7 напруга відсутня. Коли на шину 5 подається напруга високого рівня, а на шину 6 - напруга низького рівня, то світлодіод оптрона 3 випромінює світло та фототранзистор цього оптрона відкривається. Струм протікає по ланцюгу: шина 8, перехід колектор-емітер фототранзистора оптрона 3, резистор 1, спільна шина 9. На вихідній шині 7 виникає напруга високого рівня. Коли на шину 6 подається напруга високого рівня, а на шину 5 - напруга низького рівня, то світлодіод оптрона 4 випромінює світло та фототранзистор цього оптрона відкривається. Струм протікає по ланцюгу: шина 8, перехід колектор-емітер фототранзистора оптрона 4, резистор 1, спільна шина. На вихідній шині 7 виникає напруга високого рівня. Таким чином, при подачі на обидва входа елемента напруги однакового рівня на його виході напруга відсутня, а при подачі на входи елемента напруги різного рівня на його виході з'являється напруга високого рівня. Тобто елемент виконує функцію нерівнозначності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
