Пристрій для вимірювання кутів багатогранних призм

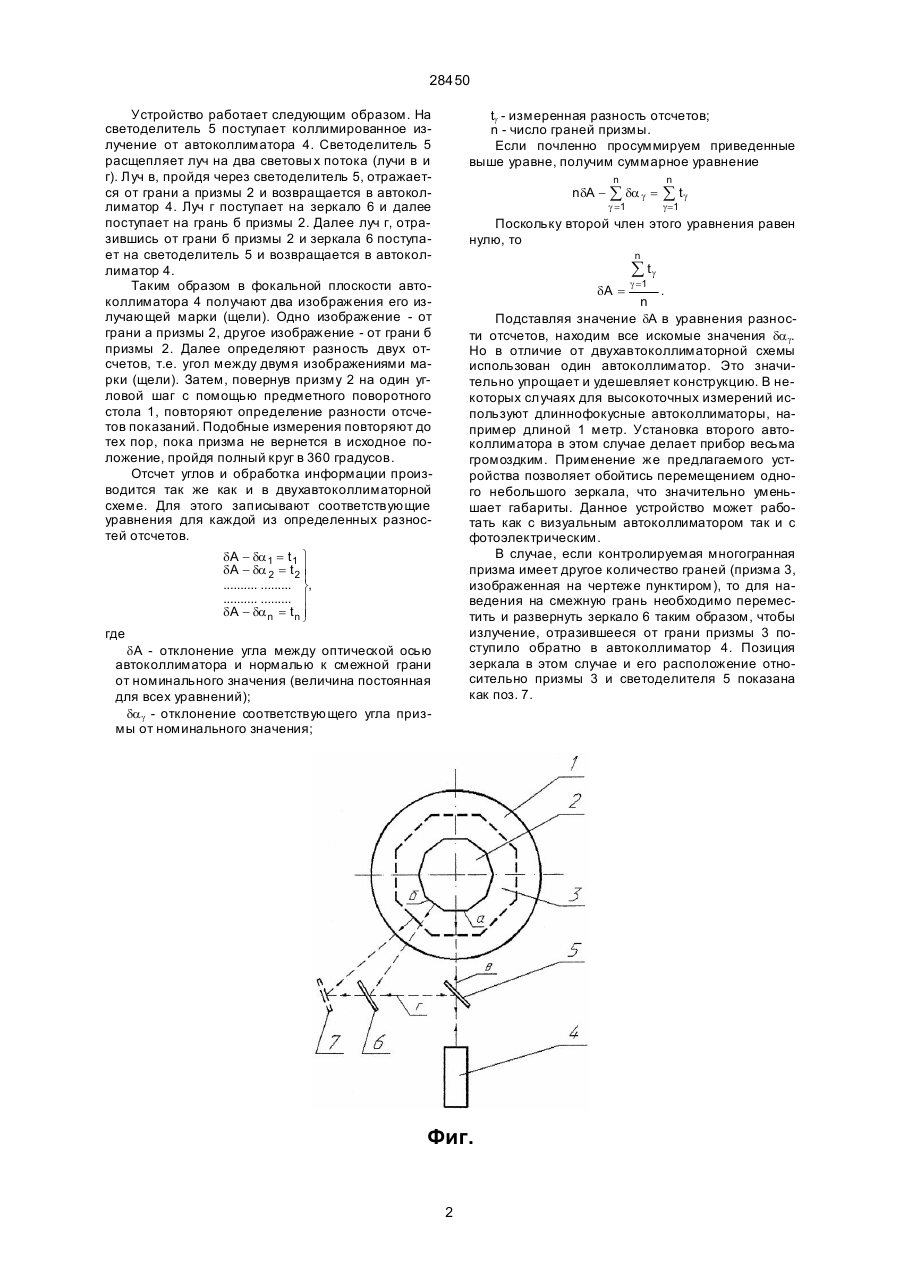

Устройство для измерения углов многогранных призм, содержащее поворотный предметный 28450 Устройство работает следующим образом. На светоделитель 5 поступает коллимированное излучение от автоколлиматора 4. Светоделитель 5 расщепляет луч на два световы х потока (лучи в и г). Луч в, пройдя через светоделитель 5, отражается от грани а призмы 2 и возвращается в автоколлиматор 4. Луч г поступает на зеркало 6 и далее поступает на грань б призмы 2. Далее луч г, отразившись от грани б призмы 2 и зеркала 6 поступает на светоделитель 5 и возвращается в автоколлиматор 4. Таким образом в фокальной плоскости автоколлиматора 4 получают два изображения его излучающей марки (щели). Одно изображение - от грани а призмы 2, другое изображение - от грани б призмы 2. Далее определяют разность двух отсчетов, т.е. угол между двумя изображениями марки (щели). Затем, повернув призму 2 на один угловой шаг с помощью предметного поворотного стола 1, повторяют определение разности отсчетов показаний. Подобные измерения повторяют до тех пор, пока призма не вернется в исходное положение, пройдя полный круг в 360 градусов. Отсчет углов и обработка информации производится так же как и в двухавтоколлиматорной схеме. Для этого записывают соответствующие уравнения для каждой из определенных разностей отсчетов. dA - da 1 = t 1 ü dA - da 2 = t 2 ï ï .......... ......... ý, .......... ......... ï dA - da n = t n ï þ tg - измеренная разность отсчетов; n - число граней призмы. Если почленно просуммируем приведенные выше уравне, получим суммарное уравнение n n dA - å da g = g =1 n å tg g=1 Поскольку второй член этого уравнения равен нулю, то n å tg dA = g =1 . n Подставляя значение dА в уравнения разности отсчетов, находим все искомые значения da g. Но в отличие от двухавтоколлиматорной схемы использован один автоколлиматор. Это значительно упрощает и удешевляет конструкцию. В некоторых случаях для высокоточных измерений используют длиннофокусные автоколлиматоры, например длиной 1 метр. Установка второго автоколлиматора в этом случае делает прибор весьма громоздким. Применение же предлагаемого устройства позволяет обойтись перемещением одного небольшого зеркала, что значительно уменьшает габариты. Данное устройство может работать как с визуальным автоколлиматором так и с фотоэлектрическим. В случае, если контролируемая многогранная призма имеет другое количество граней (призма 3, изображенная на чертеже пунктиром), то для наведения на смежную грань необходимо переместить и развернуть зеркало 6 таким образом, чтобы излучение, отразившееся от грани призмы 3 поступило обратно в автоколлиматор 4. Позиция зеркала в этом случае и его расположение относительно призмы 3 и светоделителя 5 показана как поз. 7. где dА - отклонение угла между оптической осью автоколлиматора и нормалью к смежной грани от номинального значения (величина постоянная для всех уравнений); da g - отклонение соответствующего угла призмы от номинального значения; Фиг. 2 28450 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
