Метальник

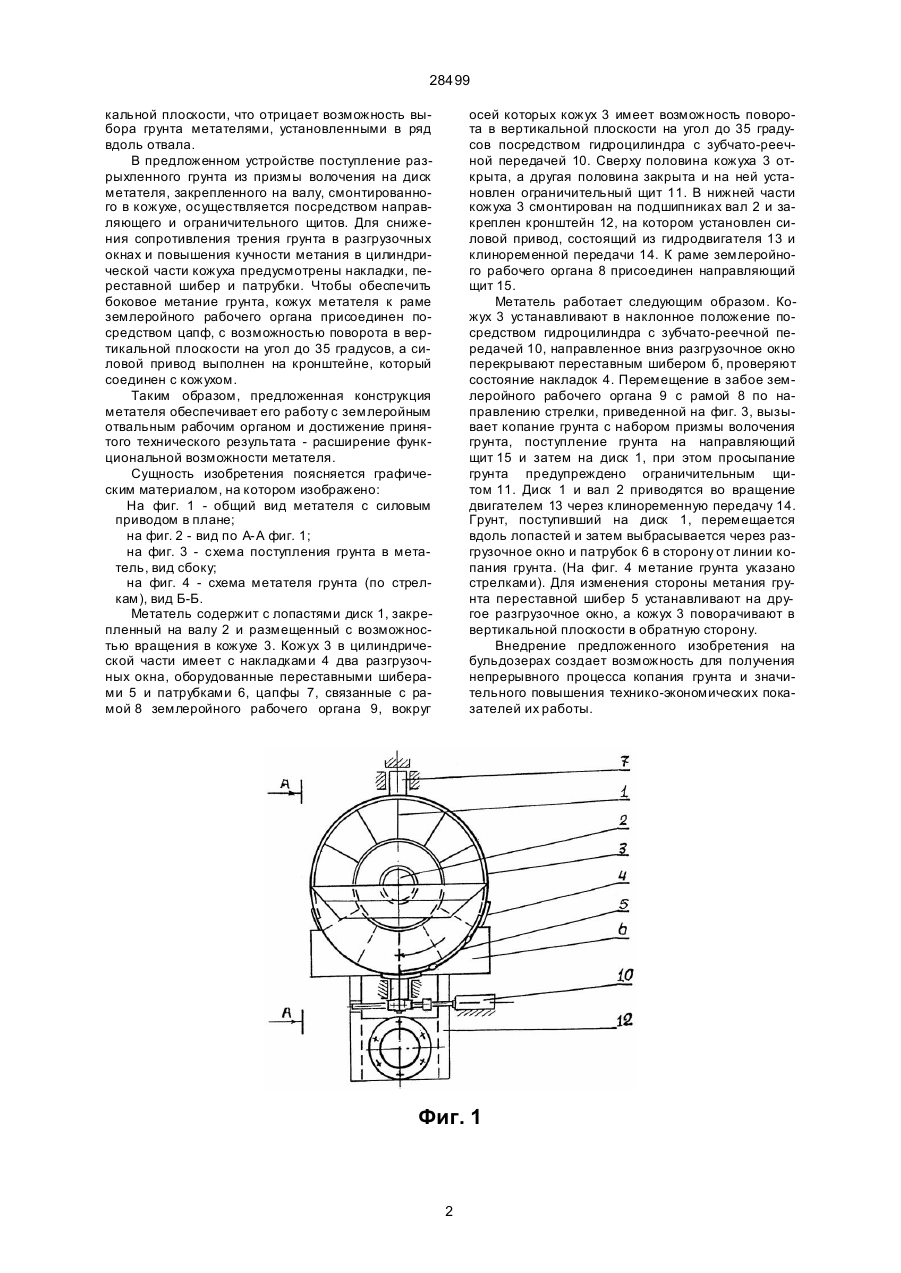

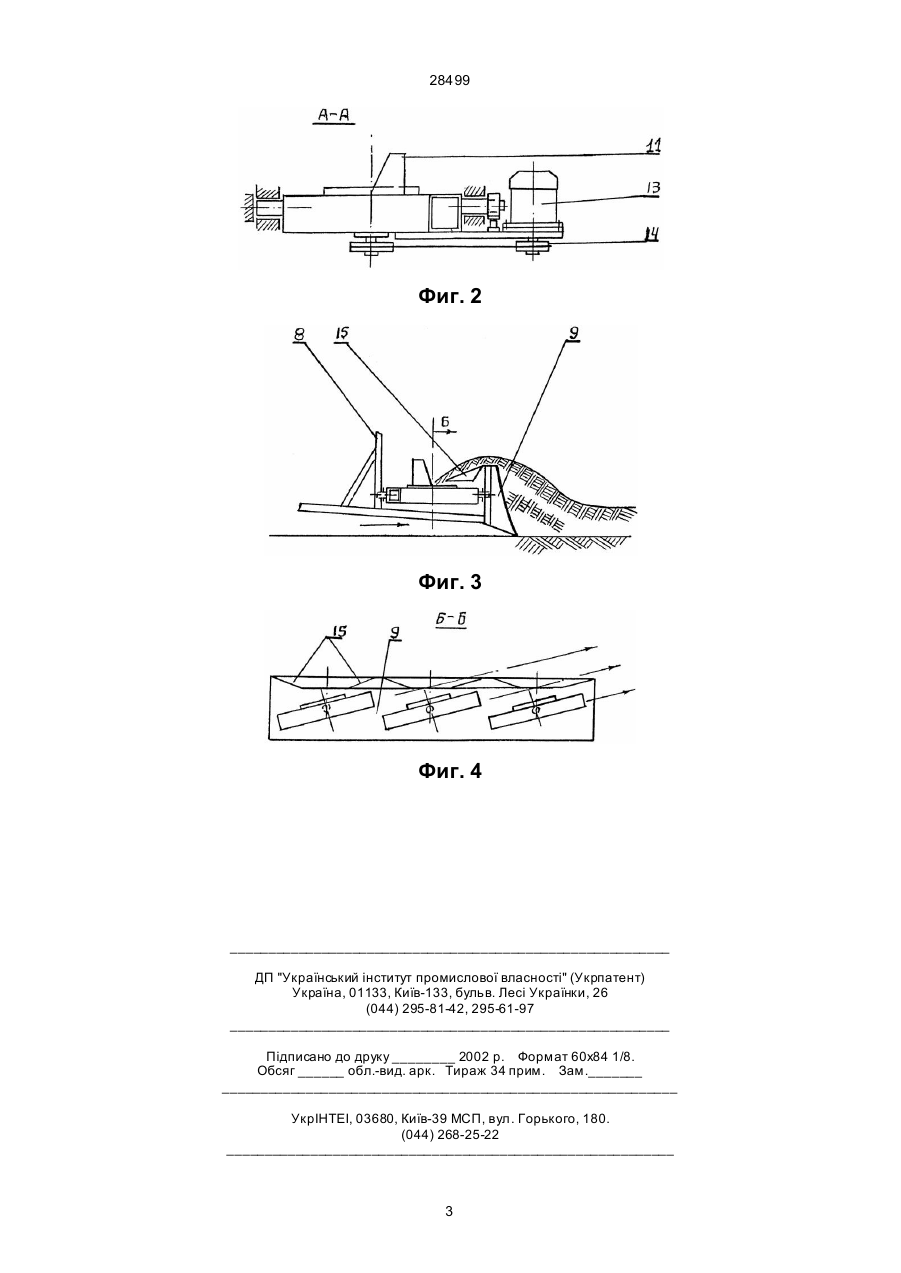

1. Метатель, содержащий вал, с лопастями диск, смонтированный с возможностью вращения в кожухе с разгрузочными окнами, силовой привод, отличающийся тем, что кожух снабжен на 28499 кальной плоскости, что отрицает возможность выбора грунта метателями, установленными в ряд вдоль отвала. В предложенном устройстве поступление разрыхленного грунта из призмы волочения на диск метателя, закрепленного на валу, смонтированного в кожухе, осуществляется посредством направляющего и ограничительного щитов. Для снижения сопротивления трения грунта в разгрузочных окнах и повышения кучности метания в цилиндрической части кожуха предусмотрены накладки, переставной шибер и патрубки. Чтобы обеспечить боковое метание грунта, кожух метателя к раме землеройного рабочего органа присоединен посредством цапф, с возможностью поворота в вертикальной плоскости на угол до 35 градусов, а силовой привод выполнен на кронштейне, который соединен с кожухом. Таким образом, предложенная конструкция метателя обеспечивает его работу с землеройным отвальным рабочим органом и достижение принятого технического результата - расширение функциональной возможности метателя. Сущность изобретения поясняется графическим материалом, на котором изображено: На фиг. 1 - общий вид метателя с силовым приводом в плане; на фиг. 2 - вид по A-А фиг. 1; на фиг. 3 - схема поступления грунта в метатель, вид сбоку; на фиг. 4 - схема метателя грунта (по стрелкам), вид Б-Б. Метатель содержит с лопастями диск 1, закрепленный на валу 2 и размещенный с возможностью вращения в кожухе 3. Кожух 3 в цилиндрической части имеет с накладками 4 два разгрузочных окна, оборудованные переставными шиберами 5 и патрубками 6, цапфы 7, связанные с рамой 8 землеройного рабочего органа 9, вокруг осей которых кожух 3 имеет возможность поворота в вертикальной плоскости на угол до 35 градусов посредством гидроцилиндра с зубчато-реечной передачей 10. Сверху половина кожуха 3 открыта, а другая половина закрыта и на ней установлен ограничительный щит 11. В нижней части кожуха 3 смонтирован на подшипниках вал 2 и закреплен кронштейн 12, на котором установлен силовой привод, состоящий из гидродвигателя 13 и клиноременной передачи 14. К раме землеройного рабочего органа 8 присоединен направляющий щит 15. Метатель работает следующим образом. Кожух 3 устанавливают в наклонное положение посредством гидроцилиндра с зубчато-реечной передачей 10, направленное вниз разгрузочное окно перекрывают переставным шибером б, проверяют состояние накладок 4. Перемещение в забое землеройного рабочего органа 9 с рамой 8 по направлению стрелки, приведенной на фиг. 3, вызывает копание грунта с набором призмы волочения грунта, поступление грунта на направляющий щит 15 и затем на диск 1, при этом просыпание грунта предупреждено ограничительным щитом 11. Диск 1 и вал 2 приводятся во вращение двигателем 13 через клиноременную передачу 14. Грунт, поступивший на диск 1, перемещается вдоль лопастей и затем выбрасывается через разгрузочное окно и патрубок 6 в сторону от линии копания грунта. (На фиг. 4 метание грунта указано стрелками). Для изменения стороны метания грунта переставной шибер 5 устанавливают на другое разгрузочное окно, а кожух 3 поворачивают в вертикальной плоскости в обратную сторону. Внедрение предложенного изобретения на бульдозерах создает возможность для получения непрерывного процесса копания грунта и значительного повышения технико-экономических показателей их работы. Фиг. 1 2 28499 Фиг. 2 Фиг. 3 Фиг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
