Робочий орган бульдозера

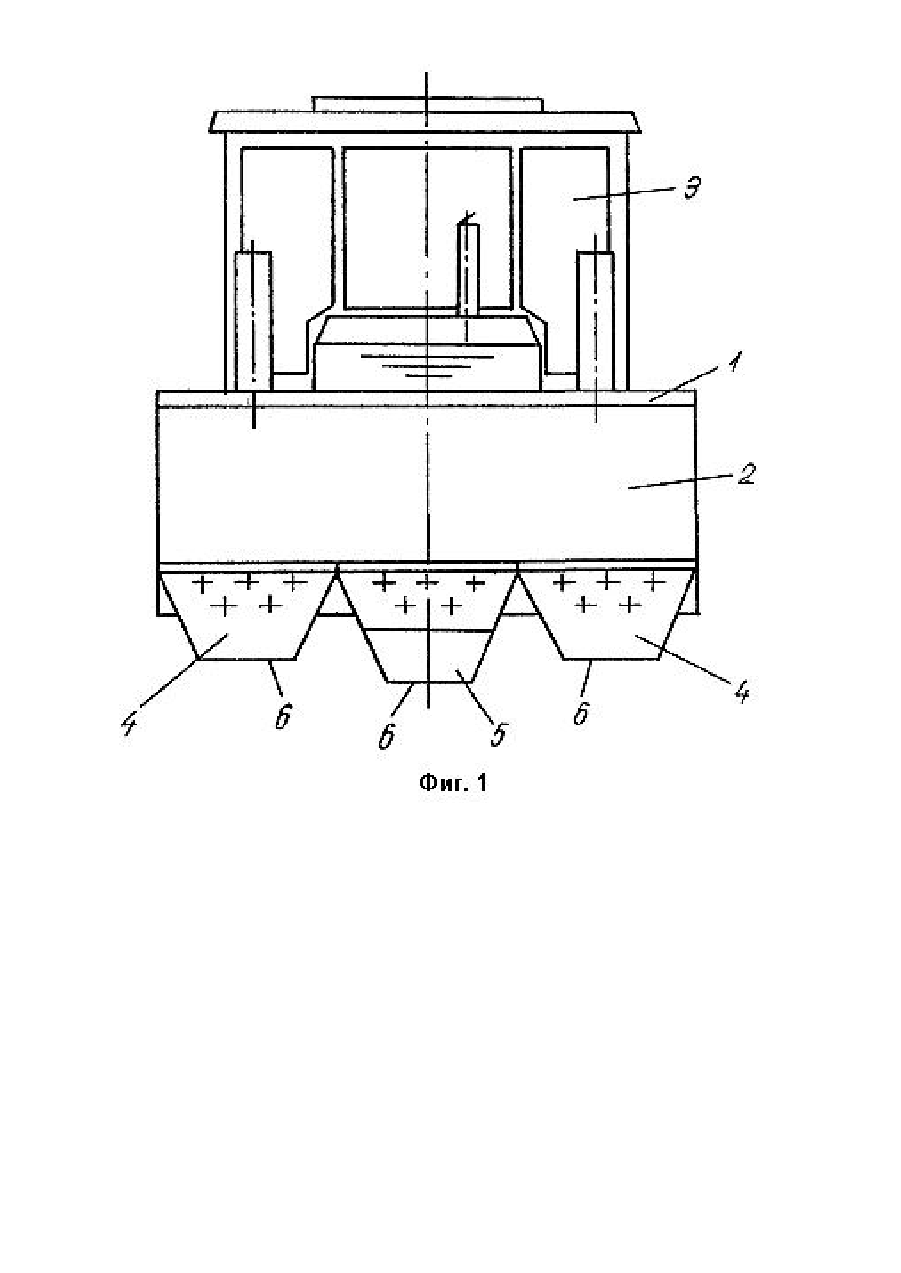

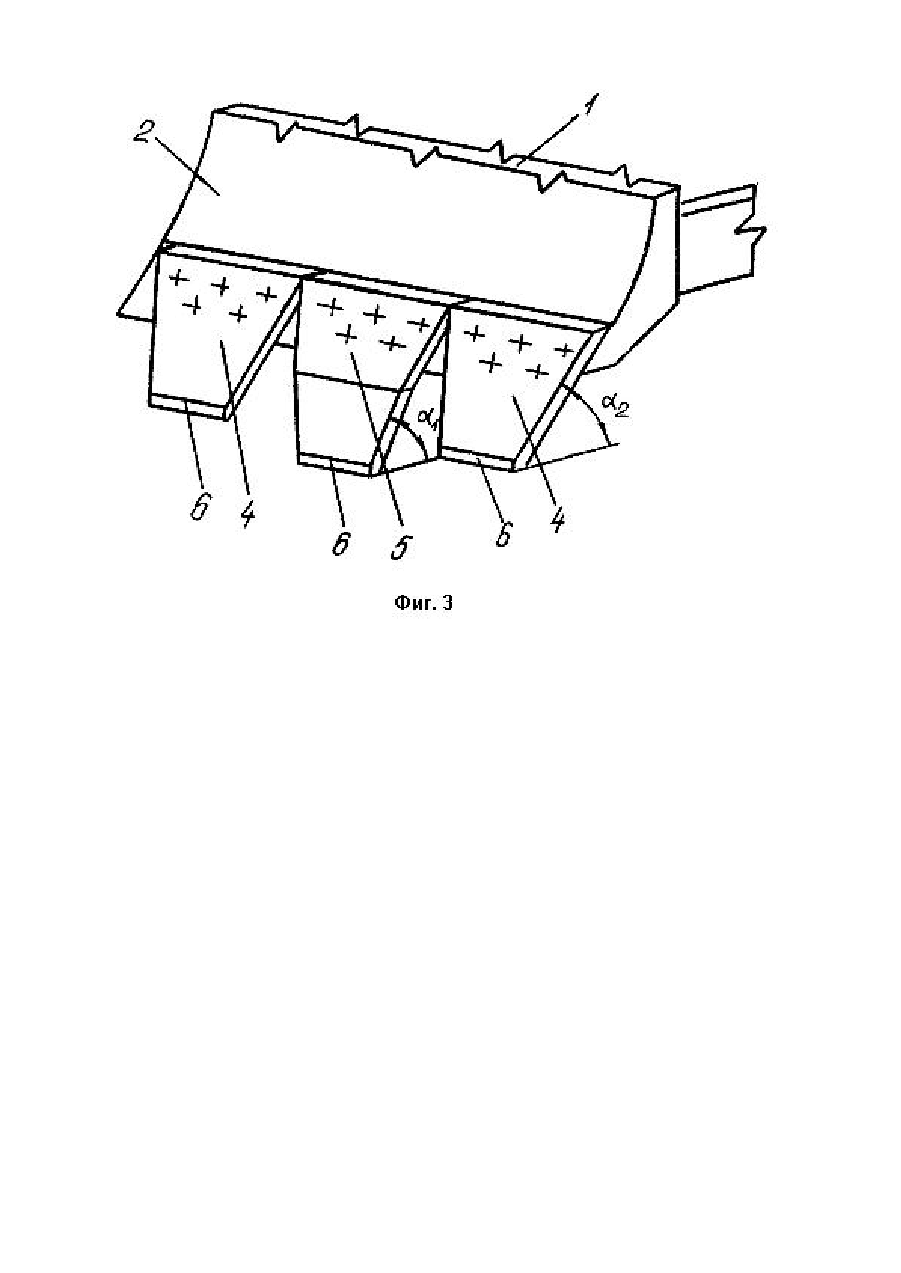

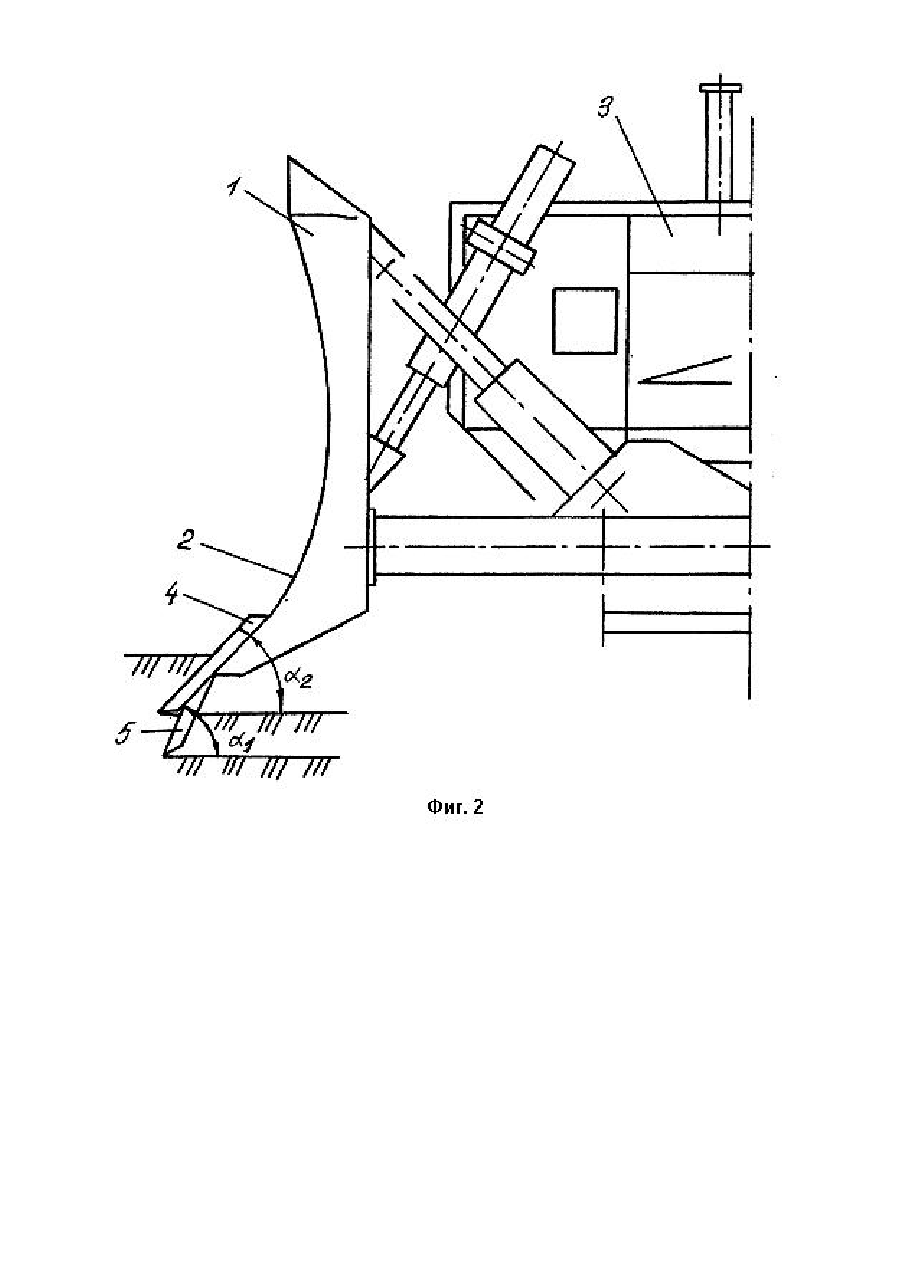

Изобретение относится к строительно-дорожным машинам, а именно - к землеройным машинам типа бульдозеров. Известен рабочий орган бульдозера, включающий боковые и средний выступающий режущие ножи с площадками затупления режущей поверхности, жестко прикрепленные к лобовому листу отвала с углами резания 50-55° и 60-65° соответственно (1). Недостатком известного решения является большое усилие сопротивления резанию при наличии на режущи х ножах площадок затупления. В основу изобретения поставлена задача усовершенствования конструкции рабочего органа бульдозера, с помощью которой, за счет изменения общей ширины режущей поверхности, можно уменьшить сопротивление срезаемого пласта и энергоемкость при резании. Поставленная задача решается тем, что рабочий орган бульдозера, включающий боковые и средний выступающий режущие ножи с площадками затуплений режущей поверхности, жестко прикрепленные к лобовому листу о твала с углами резания 50-55° и 60-65° соответственно, имеет согласно изобретению боковые и средний выступающий режущие ножи, которые выполнены в форме равнобедренных трапеций, большие основания которых лежат в одной горизонтальной плоскости на лобовой поверхности отвала. Выполнение режущих ножей в форме равнобедренных трапеций, основания которых лежат в одной горизонтальной плоскости на лобовой поверхности отвала, позволяет уменьшить усилия сопротивления грунта резанию, при наличии на ножах площадок затупления, за счет уменьшения общей ширины режущей поверхности, а следовательно суммарной площади площадок затупления ножей, при сохранении общей площади срезаемого грунта. Предлагаемая конструкция позволяет также снизить усилия сопротивления движения срезанного пласта грунта вверх по отвалу, так как срезанный пласт грунта, двигаясь вверх по ножам трапецеидальной формы, не разрушается и находится в более плотном состоянии. Все эти признаки позволяют снизить энергоемкость процесса резания грунта. На фиг. 1 представлен рабочий орган бульдозера, установленный на базовой машине, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, в аксонометрии. Рабочий орган бульдозера включает отвал 1 с лобовым листом 2, установленный на базовой машине 3. К нижней части лобового листа 2 жестко с углами резания a 2 = 50 - 55o и a1 = 60 - 65o прикреплены соответственно боковые 4 и средний 5 выступающий режущие ножи трапецеидальной формы. Большие основания равнобедренных трапеций лежат в одной горизонтальной плоскости на лобовой поверхности отвала 1. Боковые 4 и средний 5 выступающий режущие ножи имеют площадки 6 затупления режущей поверхности. Рабочий орган бульдозера работает образом. При движении базовой машины 3, при опускании рабочего органа боковые 4 и средний 5 выступающий режущие ножи, имеющие площадки 6 затупления режущей поверхности, внедряются в грунт и производят его резание. Уменьшение общей длины режущей кромки ножей 4 и 5, позволяет уменьшить общую площадь площадок 6 затупления, режущей поверхности ножей 4 и 5, что значительно снижает усилия сопротивления внедрению в грунт и резания грунта. Срезанный пласт грунта имеет ту же площадь, что и при резании грунта рабочим органом, взятым за прототип, так как ножи 4 и 5 внедряются в грунт на большую глубину. Срезанный пласт, двигаясь вверх по ножам 4 и 5, а затем по отвалу 1 не разрушается из-за трапецеидальной формы ножей 4 и 5, следовательно усилия на преодоление сопротивлений движению пласта грунта по отвалу 1 и движению грунта по гр унту будут значительно меньше. Наибольший эффект от использования рабочего органа бульдозера с ножами трапецеидальной формы происходит при резании прочных и высокопрочных гр унтов, для которых истирание режущей кромки ножей происходит более интенсивно, а следовательно приводит к увеличению площадки затупления режущей поверхности ножей.
