Пристрій для підвищення працездатності космонавтів

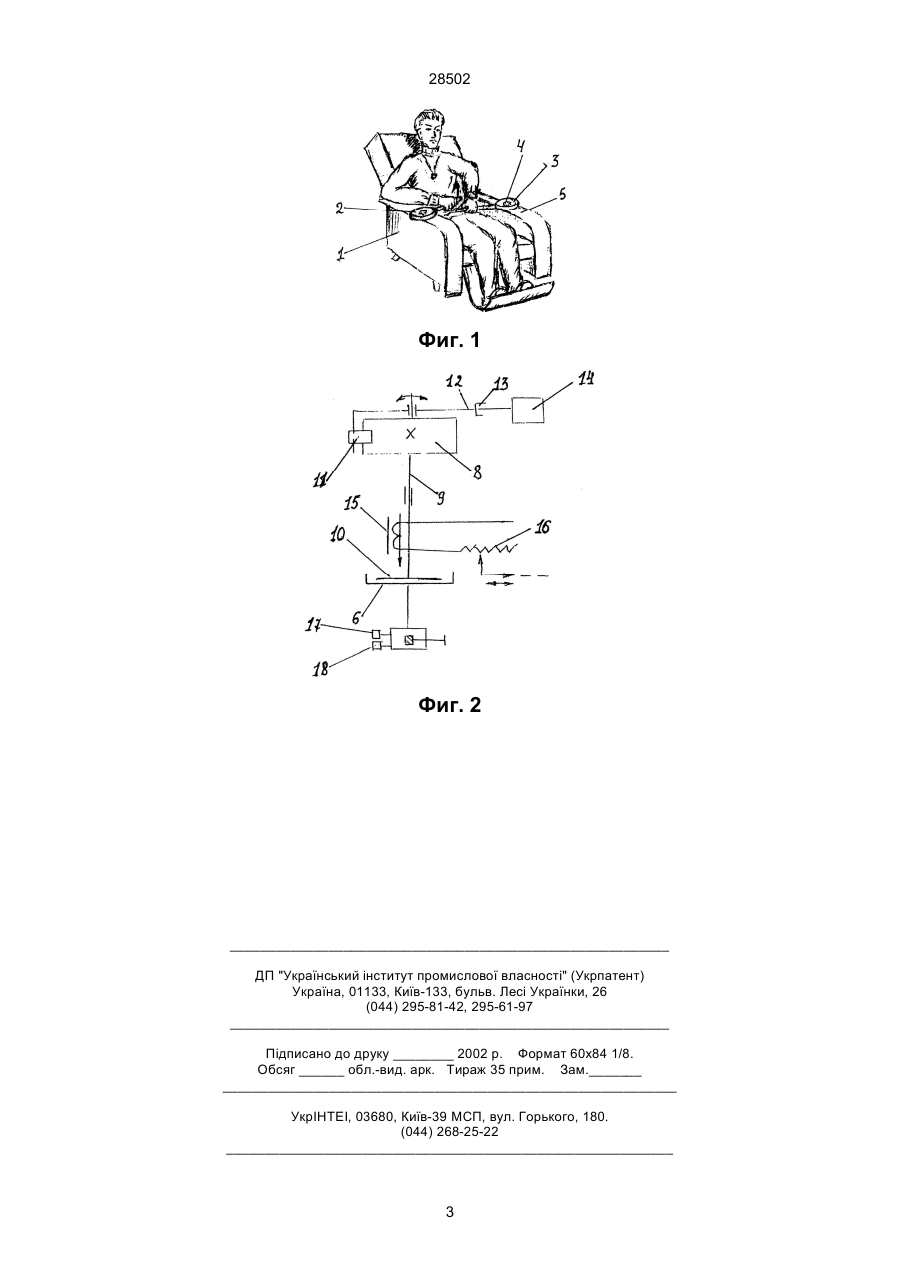

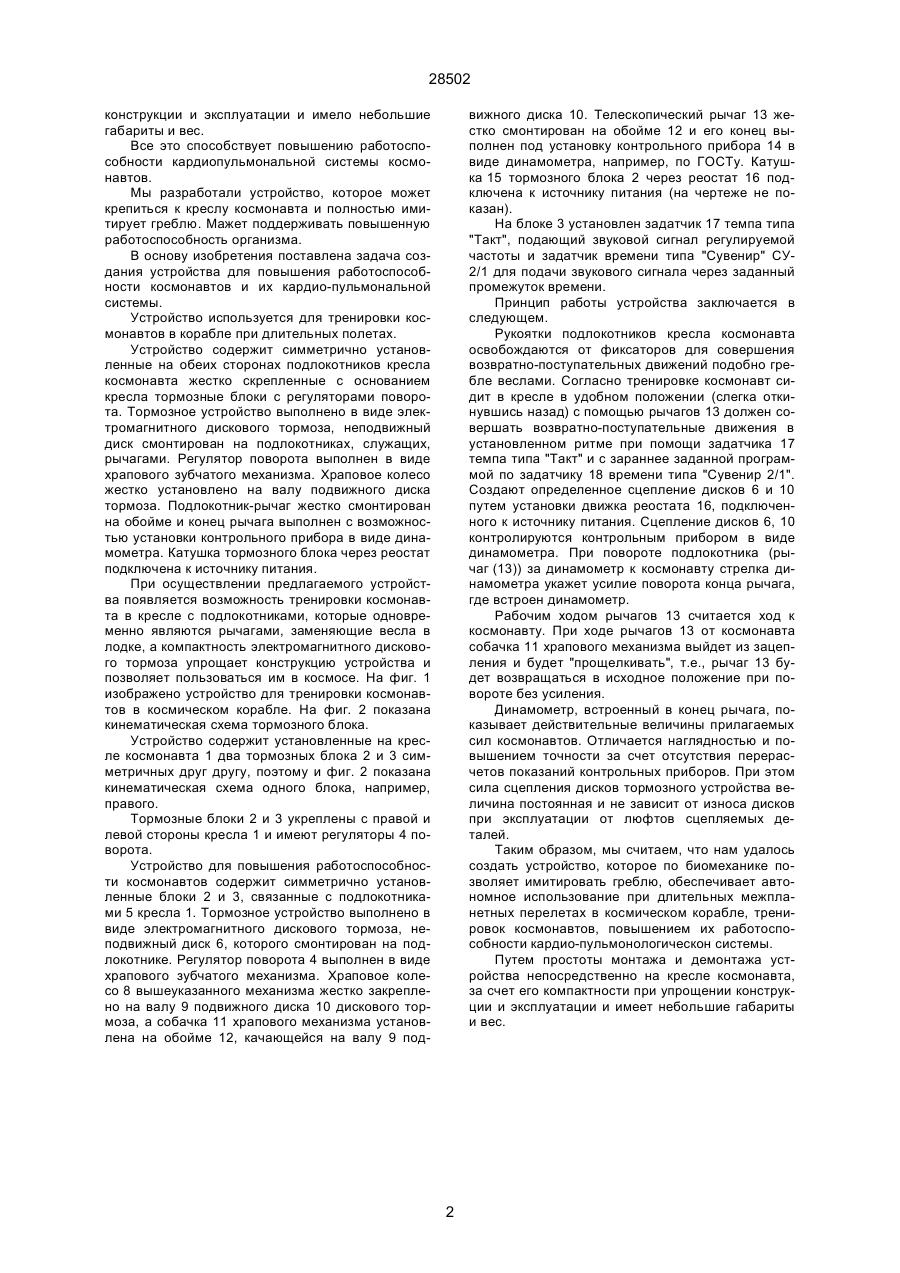

Устройство для повышения работоспособности космонавтов, содержащих два идентичных механизма, каждый из которых включает тормозной диск, размещенный на подлокотнике кресла, регулятор поворотов, контрольный прибор и рычаг, 28502 конструкции и эксплуатации и имело небольшие габариты и вес. Все это способствует повышению работоспособности кардиопульмональной системы космонавтов. Мы разработали устройство, которое может крепиться к креслу космонавта и полностью имитирует греблю. Мажет поддерживать повышенную работоспособность организма. В основу изобретения поставлена задача создания устройства для повышения работоспособности космонавтов и их кардио-пульмональной системы. Устройство используется для тренировки космонавтов в корабле при длительных полетах. Устройство содержит симметрично установленные на обеих сторонах подлокотников кресла космонавта жестко скрепленные с основанием кресла тормозные блоки с регуляторами поворота. Тормозное устройство выполнено в виде электромагнитного дискового тормоза, неподвижный диск смонтирован на подлокотниках, служащих, рычагами. Регулятор поворота выполнен в виде храпового зубчатого механизма. Храповое колесо жестко установлено на валу подвижного диска тормоза. Подлокотник-рычаг жестко смонтирован на обойме и конец рычага выполнен с возможностью установки контрольного прибора в виде динамометра. Катушка тормозного блока через реостат подключена к источнику питания. При осуществлении предлагаемого устройства появляется возможность тренировки космонавта в кресле с подлокотниками, которые одновременно являются рычагами, заменяющие весла в лодке, а компактность электромагнитного дискового тормоза упрощает конструкцию устройства и позволяет пользоваться им в космосе. На фиг. 1 изображено устройство для тренировки космонавтов в космическом корабле. На фиг. 2 показана кинематическая схема тормозного блока. Устройство содержит установленные на кресле космонавта 1 два тормозных блока 2 и 3 симметричных друг другу, поэтому и фиг. 2 показана кинематическая схема одного блока, например, правого. Тормозные блоки 2 и 3 укреплены с правой и левой стороны кресла 1 и имеют регуляторы 4 поворота. Устройство для повышения работоспособности космонавтов содержит симметрично установленные блоки 2 и 3, связанные с подлокотниками 5 кресла 1. Тормозное устройство выполнено в виде электромагнитного дискового тормоза, неподвижный диск 6, которого смонтирован на подлокотнике. Регулятор поворота 4 выполнен в виде храпового зубчатого механизма. Храповое колесо 8 вышеуказанного механизма жестко закреплено на валу 9 подвижного диска 10 дискового тормоза, а собачка 11 храпового механизма установлена на обойме 12, качающейся на валу 9 под вижного диска 10. Телескопический рычаг 13 жестко смонтирован на обойме 12 и его конец выполнен под установку контрольного прибора 14 в виде динамометра, например, по ГОСТу. Катушка 15 тормозного блока 2 через реостат 16 подключена к источнику питания (на чертеже не показан). На блоке 3 установлен задатчик 17 темпа типа "Такт", подающий звуковой сигнал регулируемой частоты и задатчик времени типа "Сувенир" СУ2/1 для подачи звукового сигнала через заданный промежуток времени. Принцип работы устройства заключается в следующем. Рукоятки подлокотников кресла космонавта освобождаются от фиксаторов для совершения возвратно-поступательных движений подобно гребле веслами. Согласно тренировке космонавт сидит в кресле в удобном положении (слегка откинувшись назад) с помощью рычагов 13 должен совершать возвратно-поступательные движения в установленном ритме при помощи задатчика 17 темпа типа "Такт" и с зараннее заданной программой по задатчику 18 времени типа "Сувенир 2/1". Создают определенное сцепление дисков 6 и 10 путем установки движка реостата 16, подключенного к источнику питания. Сцепление дисков 6, 10 контролируются контрольным прибором в виде динамометра. При повороте подлокотника (рычаг (13)) за динамометр к космонавту стрелка динамометра укажет усилие поворота конца рычага, где встроен динамометр. Рабочим ходом рычагов 13 считается ход к космонавту. При ходе рычагов 13 от космонавта собачка 11 храпового механизма выйдет из зацепления и будет "прощелкивать", т.е., рычаг 13 будет возвращаться в исходное положение при повороте без усиления. Динамометр, встроенный в конец рычага, показывает действительные величины прилагаемых сил космонавтов. Отличается наглядностью и повышением точности за счет отсутствия перерасчетов показаний контрольных приборов. При этом сила сцепления дисков тормозного устройства величина постоянная и не зависит от износа дисков при эксплуатации от люфтов сцепляемых деталей. Таким образом, мы считаем, что нам удалось создать устройство, которое по биомеханике позволяет имитировать греблю, обеспечивает автономное использование при длительных межпланетных перелетах в космическом корабле, тренировок космонавтов, повышением их работоспособности кардио-пульмонологическон системы. Путем простоты монтажа и демонтажа устройства непосредственно на кресле космонавта, за счет его компактности при упрощении конструкции и эксплуатации и имеет небольшие габариты и вес. 2 28502 Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
