Пристрій зворотнього зв’язку позиціонера

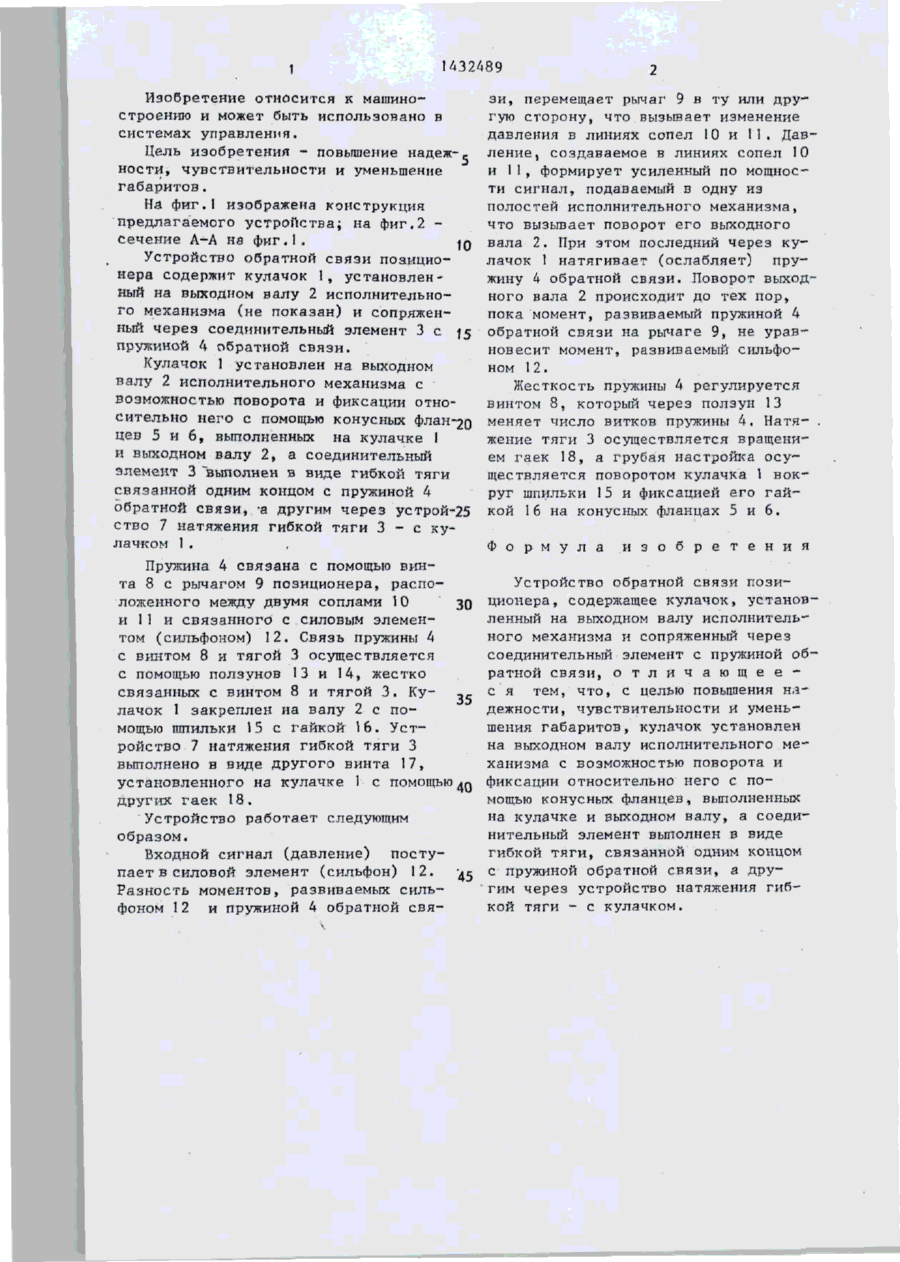

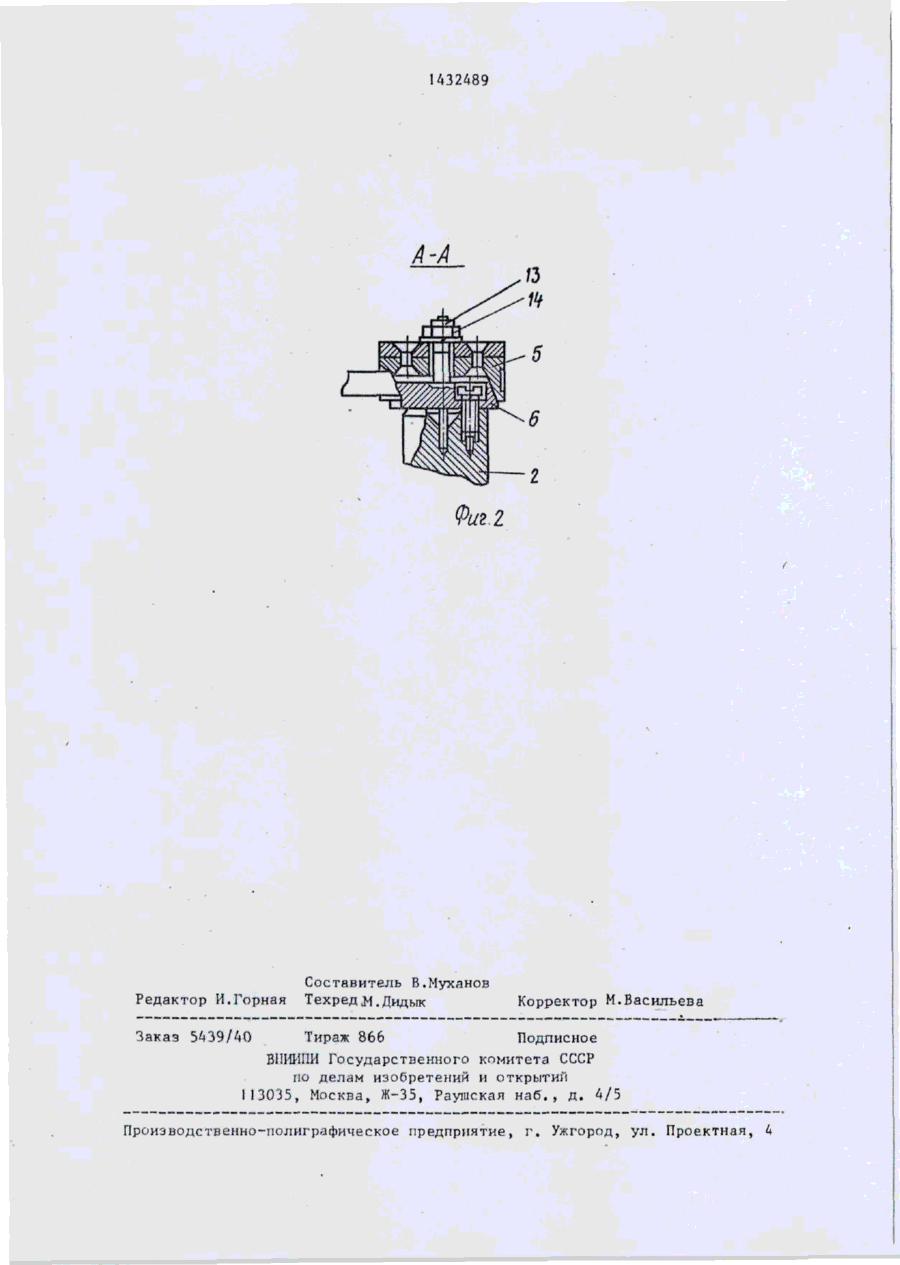

Изобретение относится к машиностроению и может быть использовано в системах управления. Цель изобрете-* ния - повышение надежности,чувствительности и уменьшение габаритов. Устройство обратной связи позиционера содержит кулачок 1 на выходному валу (ВВ) исполнительного механизма, соединительный элемент 3 и пружину обратной связи 4. Цель достигается тем, что кулачок 1 установлен на ВВ с возможностью поворота и фиксации на нем с помощью конусных фланцев, выполненных на кулачке 1 и ВВ, а элемент вы-' полнен в виде гибкой тяги. 2 ил. (46) 23.10.88.Бюл. № 39 (72) Е.И.Сорокин, С.А.Розенцвейг и В.С.Завадский (53) 621-327 (088.8) (56) Иткина Д.И. Исполнительные устройства систем управления. - М.:Химия, 1984. с.60. Модель: V РР02 и 03 пневматический позиционер клапана двойного действия, RC-8035.- Яматаке-Гонэвель Ко.', Лтд. (54) УСТРОЙСТВО ОБРАТНОЙ СВЯЗИ ПОЗИЦИОНЕРА А Позиционер ^ ' І С/) с оэ 00 СО 12 О Фиг.1 ))• щ3 1 432489 Изобретение относится к машиностроению и может быть использовано в системах управления. Цель изобретения - повышение надеж ностн, чувствительности и уменьшение габаритов. На фиг.1 изображена конструкция предлагаемого устройства; на фиг.2 сечение А-А на фиг.!, 10 Устройство обратной связи позиционера содержит кулачок 1, установленный на выходном валу 2 исполнительного механизма (не показан) и сопряженный череэ соединительный элемент 3 с J5 пружиной 4 обратной связи. Кулачок 1 установлен на выходном валу 2 исполнительного механизма с возможностью поворота и фиксации относительно него с помощью конусных цев 5 и 6, выполненных на кулачке 1 и выходном валу 2, а соединительный элемент 3 ^выполнен в виде гибкой тяги связанной одним концом с пружиной 4 обратной свяэи, - другим через устрой -25 а ство 7 натяжения гибкой тяги 3 - е кулачком 1 . Пружина 4 связана с помощью винта 8 с рычагом 9 позиционера, расположенного между двумя соплами 10 30 и 11 и связанного с силовым элементом (сильфоном) 12. Связь пружины 4 с винтом 8 и тягой 3 осуществляется с помощью ползунов 13 и 14, жестко связанных с винтом 8 и тягой 3. Ку35 лачок 1 закреплен на валу 2 с помощью шпильки 15 с гайкой 16. Устройство 7 натяжения гибкой тяги 3 выполнено в виде другого винта 17, установленного на кулачке 1 с помощью других гаек 18. Устройство работает следующим образом. Входной сигнал (давление) поступает в силовой элемент (сильфон) 12. Разность моментов, развиваемых сильфоном 12 и пружиной 4 обратной свя эй, перемещает рычаг 9 в ту или другую сторону, что вызывает изменение давления в линиях сопел 10 и 11. Давление , создаваемое в линиях сопел 10 и 1I, формирует усиленный по мощности сигнал, подаваемый в одну из полостей исполнительного механизг^а, что вызывает поворот его выходного вала 2. При этом последний череэ кулачок 1 натягивает (ослабляет) пружину 4 обратной связи. Поворот выходного вала 2 происходит до тех пор, пока момент, развиваемый пружиной 4 обратной связи на рычаге 9, не уравновесит момент, развиваемый сильфоном 1 2. Жесткость пружины 4 регулируется винтом 8, который через ползун 13 меняет число витков пружины 4. Натяжение тяги 3 осуществляется вращением гаек 18, а грубая настройка осуществляется поворотом кулачка 1 вокруг шпильки 15 и фиксацией его гайкой 16 на конусных фланцах 5 и 6. Ф о р м у л а и з о б р е т е н и я Устройство обратной связи позиционера, содержащее кулачок, установленный на выходном валу исполнительного механизма и сопряженный через соединительный элемент с пружиной обратной связи, о т л и ч а ю щ е е с я тем, что, с целью повышения н,адежности, чувствительности И уменьшения габаритов, кулачок установлен на выходном валу исполнительного механизма с возможностью поворота и фиксации относительно него с помощью конусных фланцев, выполненных на кулачке и выходном валу, а соединительный элемент выполнен в виде гибкой тяги, связанной одним концом с пружиной обратной связи, а другим через устройство натяжения гибкой тяги - с кулачком. 1432489 Фиг 2 Редактор И.Горная Составитель В.Муханов Техред л . Дидьгк Корректор М.Васильева Заказ 5439/40 Тираж 866 Подписное В И П Государственного комитета СССР ПИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
