Лічильник

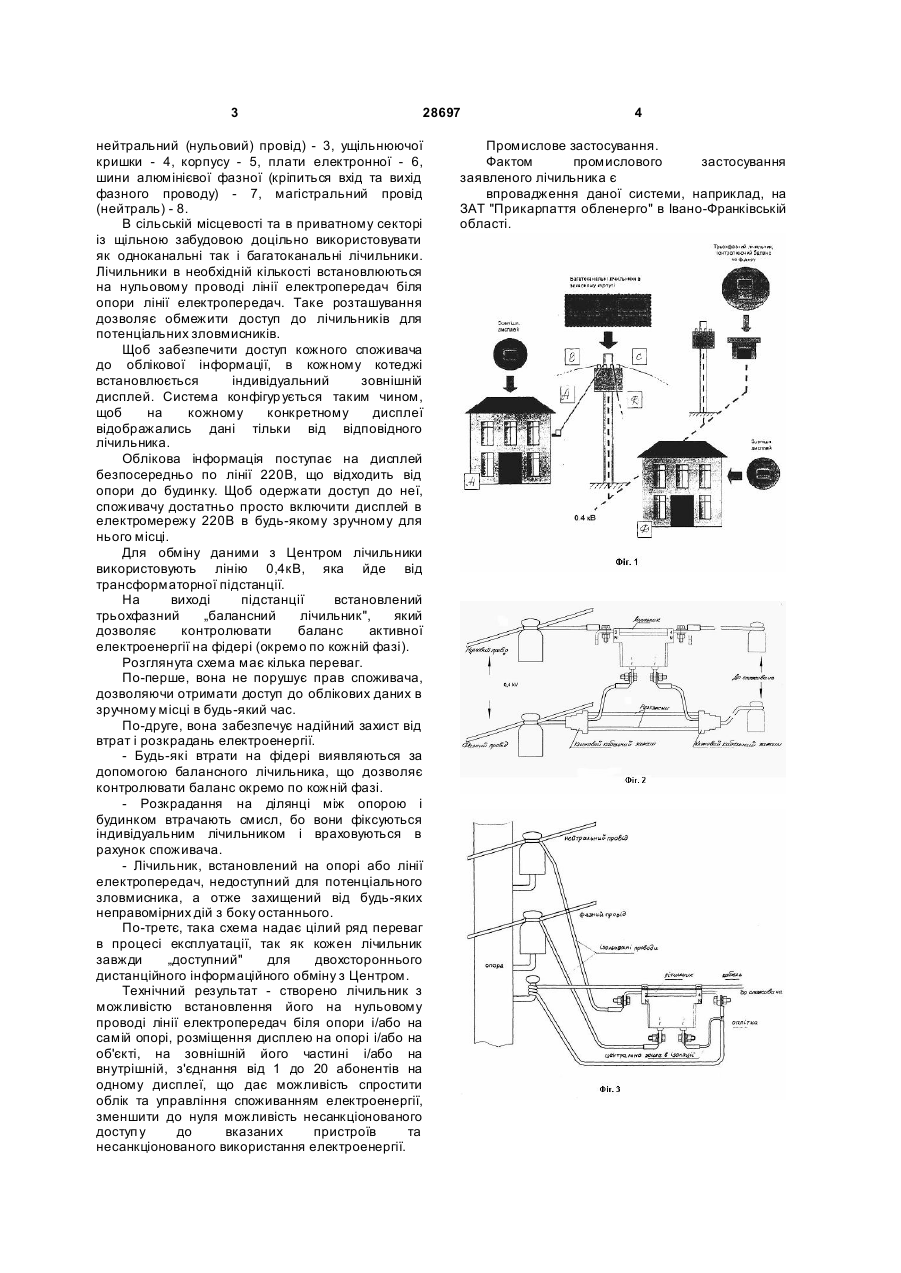

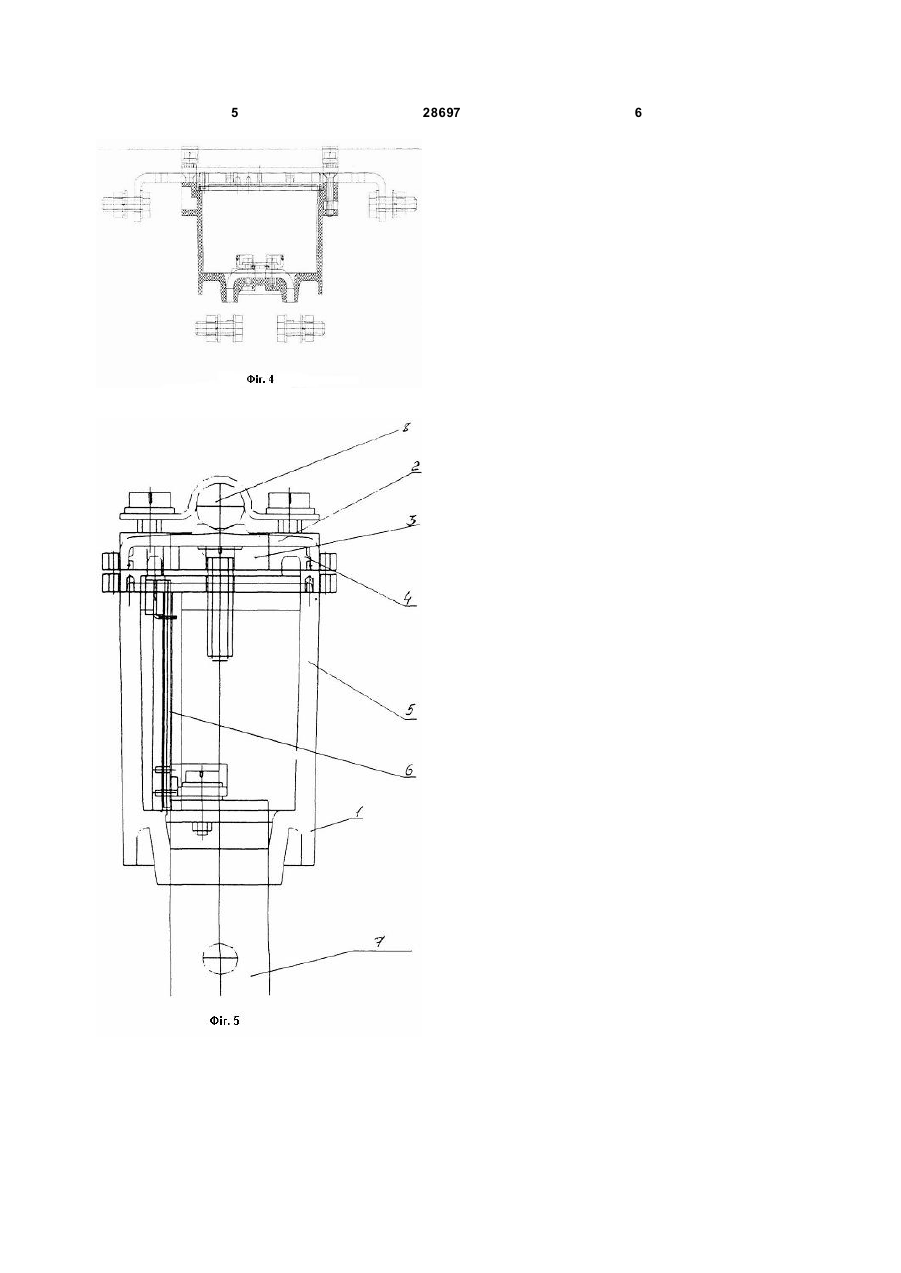

Лічильник, який складається з корпуса, кришки, вхідних та ви хідних з'єднань, який 3 28697 нейтральний (нульовий) провід) - 3, ущільнюючої кришки - 4, корпусу - 5, плати електронної - 6, шини алюмінієвої фазної (кріпиться вхід та вихід фазного проводу) - 7, магістральний провід (нейтраль) - 8. В сільській місцевості та в приватному секторі із щільною забудовою доцільно використовувати як одноканальні так і багатоканальні лічильники. Лічильники в необхідній кількості встановлюються на нульовому проводі лінії електропередач біля опори лінії електропередач. Таке розташування дозволяє обмежити доступ до лічильників для потенціальних зловмисників. Щоб забезпечити доступ кожного споживача до облікової інформації, в кожному котеджі встановлюється індивідуальний зовнішній дисплей. Система конфігур ується таким чином, щоб на кожному конкретному дисплеї відображались дані тільки від відповідного лічильника. Облікова інформація поступає на дисплей безпосередньо по лінії 220В, що відходить від опори до будинку. Щоб одержати доступ до неї, споживачу достатньо просто включити дисплей в електромережу 220В в будь-якому зручному для нього місці. Для обміну даними з Центром лічильники використовують лінію 0,4кВ, яка йде від трансформаторної підстанції. На виході підстанції встановлений трьохфазний „балансний лічильник", який дозволяє контролювати баланс активної електроенергії на фідері (окремо по кожній фазі). Розглянута схема має кілька переваг. По-перше, вона не порушує прав споживача, дозволяючи отримати доступ до облікових даних в зручному місці в будь-який час. По-друге, вона забезпечує надійний захист від втрат і розкрадань електроенергії. - Будь-які втрати на фідері виявляються за допомогою балансного лічильника, що дозволяє контролювати баланс окремо по кожній фазі. - Розкрадання на ділянці між опорою і будинком втрачають смисл, бо вони фіксуються індивідуальним лічильником і враховуються в рахунок споживача. - Лічильник, встановлений на опорі або лінії електропередач, недоступний для потенціального зловмисника, а отже захищений від будь-яких неправомірних дій з боку останнього. По-третє, така схема надає цілий ряд переваг в процесі експлуатації, так як кожен лічильник завжди „доступний" для двохстороннього дистанційного інформаційного обміну з Центром. Технічний результат - створено лічильник з можливістю встановлення його на нульовому проводі лінії електропередач біля опори і/або на самій опорі, розміщення дисплею на опорі і/або на об'єкті, на зовнішній його частині і/або на внутрішній, з'єднання від 1 до 20 абонентів на одному дисплеї, що дає можливість спростити облік та управління споживанням електроенергії, зменшити до нуля можливість несанкціонованого доступ у до вказаних пристроїв та несанкціонованого використання електроенергії. 4 Промислове застосування. Фактом промислового застосування заявленого лічильника є впровадження даної системи, наприклад, на ЗАТ "Прикарпаття обленерго" в Івано-Франківській області. 5 28697 6
