Лічильник

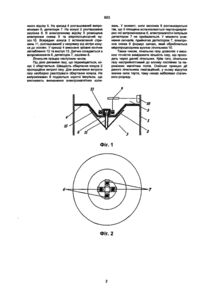

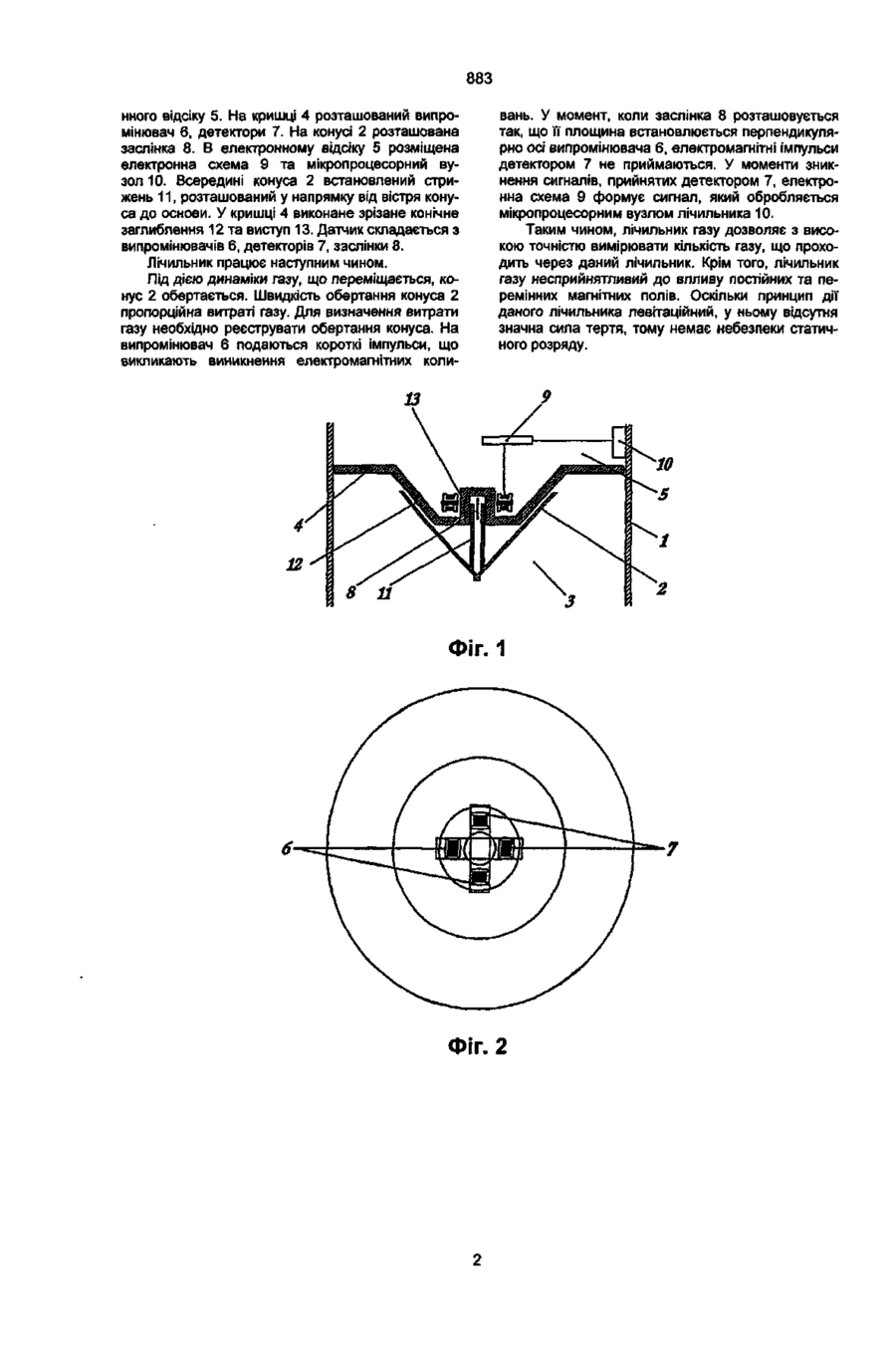

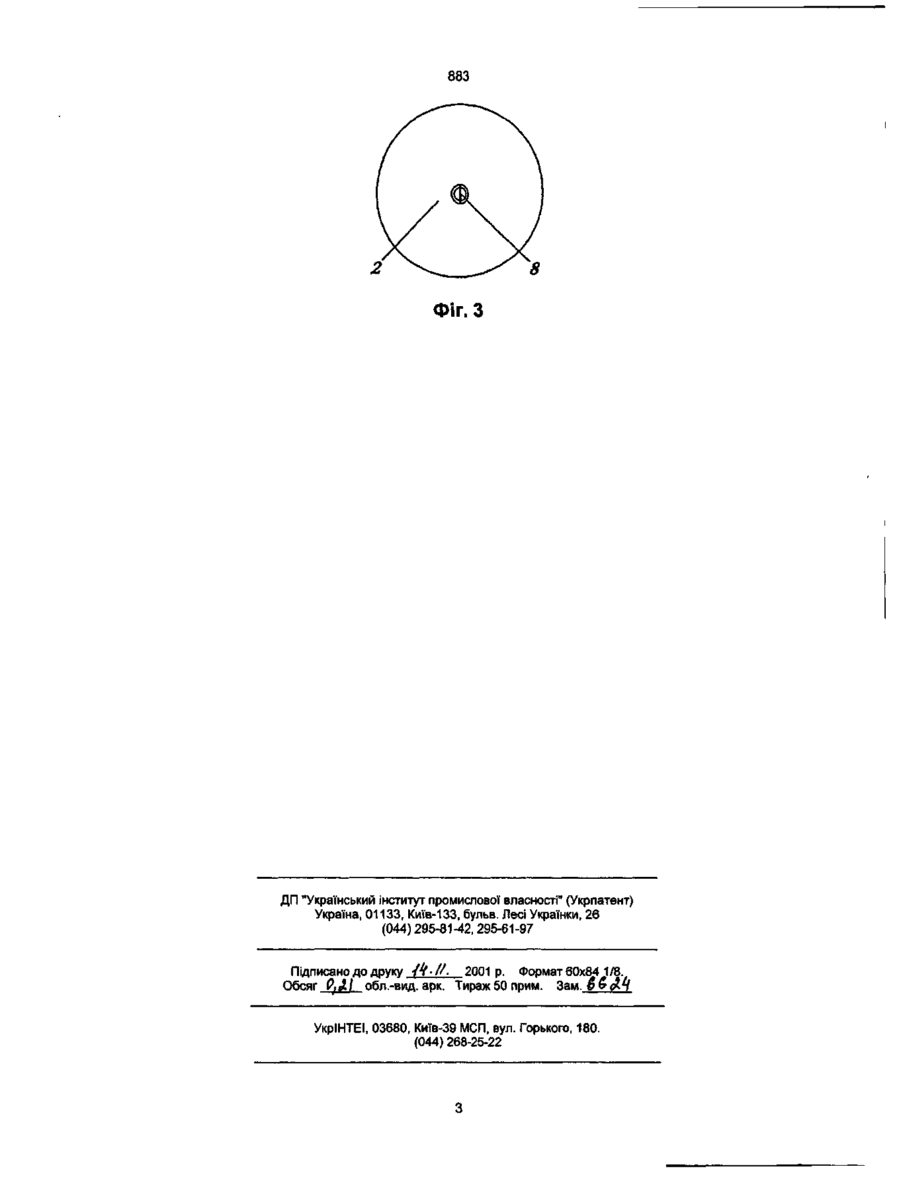

Лічильник, що містить корпус, конус, кришку, датчик, сполучений з електронним відсіком, який відрізняється тим, що датчик виконаний у вигляді заслінки, розташованої на конусі, і щонайменше двох випромінювачів та двох детекторів, встановлених у кришці. 2. Лічильник за п. 1, який відрізняється тим, що конус встановлений вістрям, спрямованим у протилежний бік від кришки, виконаної у центральній частині з конічним зрізаним заглибленням, при цьому у центрі зрізу виконаний виступ, а всередині конуса встановлений вертикальний стрижень з можливістю повороту у виступі кришки 3. Лічильник за пп. 1, 2, який відрізняється тим, що заслінка встановлена всередині стрижня, а випромінювачі та детектори встановлені на зовнішній поверхні виступу кришки. Корисна модель стосується пристроїв для визначення кількості газу, що проходить через газопровід, і призначена для обліку споживання газу. Лічильники газу використовують у газовій, газопереробній та інших галузях промисловості для комерційного підрахунку. Відомо газовий лічильник "ЛИС-1" левітаційного принципу дії, розроблений в Тулі на державному науково-виробничому підприємстві "Сплав" і прийнятий за прототип. Лічильник складається з корпусу, кришки, конуса, магнітного датчика. Недоліком відомого лічильника є неточність його показань внаслідок незначних перепадів тиску під час відсутності току (коливання тиску можуть бути зафіксовані як ток газу) та впливи можливих магнітних або електромагнітних полів. В основу корисної' моделі покладено завдання створення лічильника, що має високу точність виміру шляхом запобігання впливу незначних перепадів тиску під час відсутності току газу у системі газопроводу, а також запобігання впливу можливих магнітних та електромагнітних полів за рахунок включення в конструкцію лічильника елементів, що дозволяють з високою точністю реєструвати обертання конуса. Поставлена задача досягається тим, що лічильник, який містить корпус, конус, кришку, датчик, сполучений з електронним відсіком, відповідно до корисної моделі, датчик виконаний у вигляді заслінки, розташованої на конусі, і щонайменше двох випромінювачів та двох детекторів, встановлених в кришці. При цьому вістря конуса спрямоване у протилежний бік від кришки, а кришка виконана у центральній частині з конічним зрізаним заглибленням, у центрі зрізання виконаний виступ, причому всередині конуса встановлений вертикальний стрижень з можливістю повороту у виступі кришки. При цьому заслінка встановлена всередині стрижня, а випромінювачі та детектори встановлені на зовнішній поверхні виступу кришки. Таким чином, на випромінювач подаються короткі імпульси, що викликають виникнення електромагнітних коливань. При обертанні конуса у момент, коли заслінка розташовується так, що її площина встановлюється перпендикулярно осі випромінювача, електромагнітні імпульси детектором не приймаються. У моменти зникнення сигналів, прийнятих детектором, електронна схема формує сигнал, що обробляється мікропроцесорним вузлом лічильника. Пара систем "випромінювач - детектор" застосовується для усунення неоднозначності стану конуса. Наприклад, у випадку відсутності руху газу в газопроводі можливі незначні перепади тиску, які, однак, здатні викликати коливання конуса лічильника левітаційного принципу дії, що може призвести до видачі помилкових показань останнього. На фіг. 1 показана конструктивна схема лічильника; на фіг. 2 - конструктивна схема лічильника (вигляд зверху); на фіг 3 - вигляд конуса зверху. Лічильник складається з корпусу 1, конуса 2, розташованого в газовому відсіку лічильника З, герметично ізольованого кришкою 4 від електро о* СО 00 00 о> 883 нного відсіку 5. На кришці 4 розташований випромінювач 6, детектори 7. На конусі 2 розташована заслінка 8. В електронному відсіку 5 розміщена електронна схема 9 та мікропроцесорний вузол 10. Всередині конуса 2 встановлений стрижень 11, розташований у напрямку від вістря конуса до основи. У кришці 4 виконане зрізане конічне заглиблення 12 та виступ 13. Датчик складається з випромінювачів 6, детекторів 7, заслінки 8. Лічильник працює наступним чином. Під дією динаміки газу, що переміщається, конус 2 обертається. Швидкість обертання конуса 2 пропорційна витраті газу. Для визначення витрати газу необхідно реєструвати обертання конуса. На випромінювач 6 подаються короткі імпульси, що викликають виникнення електромагнітних коли вань. У момент, коли заслінка 8 розташовується так, що її площина встановлюється перпендикулярно осі випромінювача 6, електромагнітні імпульси детектором 7 не приймаються. У моменти зникнення сигналів, прийнятих детектором 7, електронна схема 9 формує сигнал, який обробляється мікропроцесорним вузлом лічильника 10. Таким чином, лічильник газу дозволяє з високою точністю вимірювати кількість газу, що проходить через даний лічильник. Крім того, лічильник газу несприйнятливий до впливу постійних та перемінних магнітних полів. Оскільки принцип дії даного лічильника левітаційний, у ньому відсутня значна сила тертя, тому немає небезпеки статичного розряду. ФІГ. 1 Фіг. 2 883 8 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / ^ - / / . 2001 р. Формат 60x84 1/8 Обсяг OjjLl обл.-вид. арк. Тираж50 прим. Зам. £ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
