Спосіб одержання мікрозображення в автоматизованому телевізійному мікроскопі

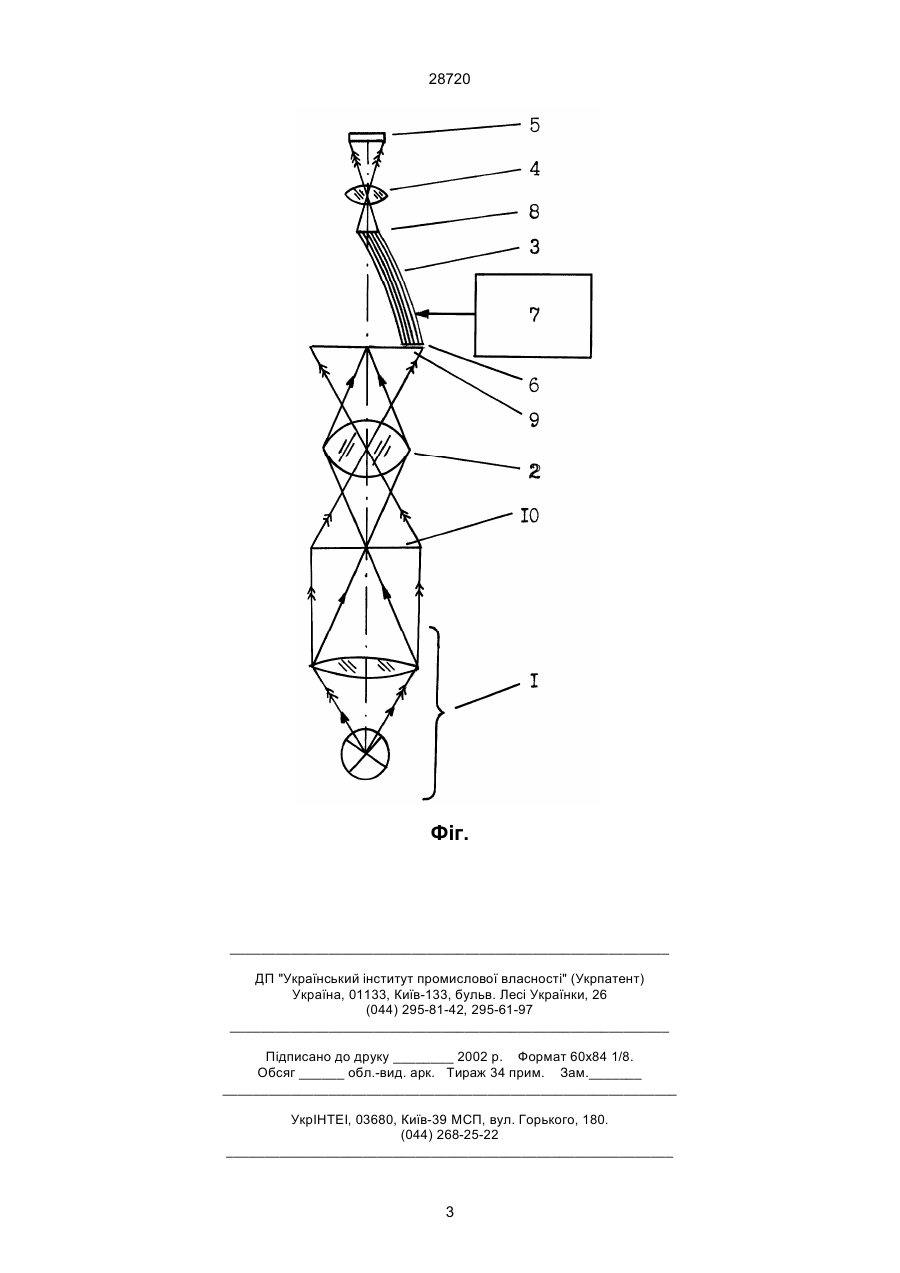

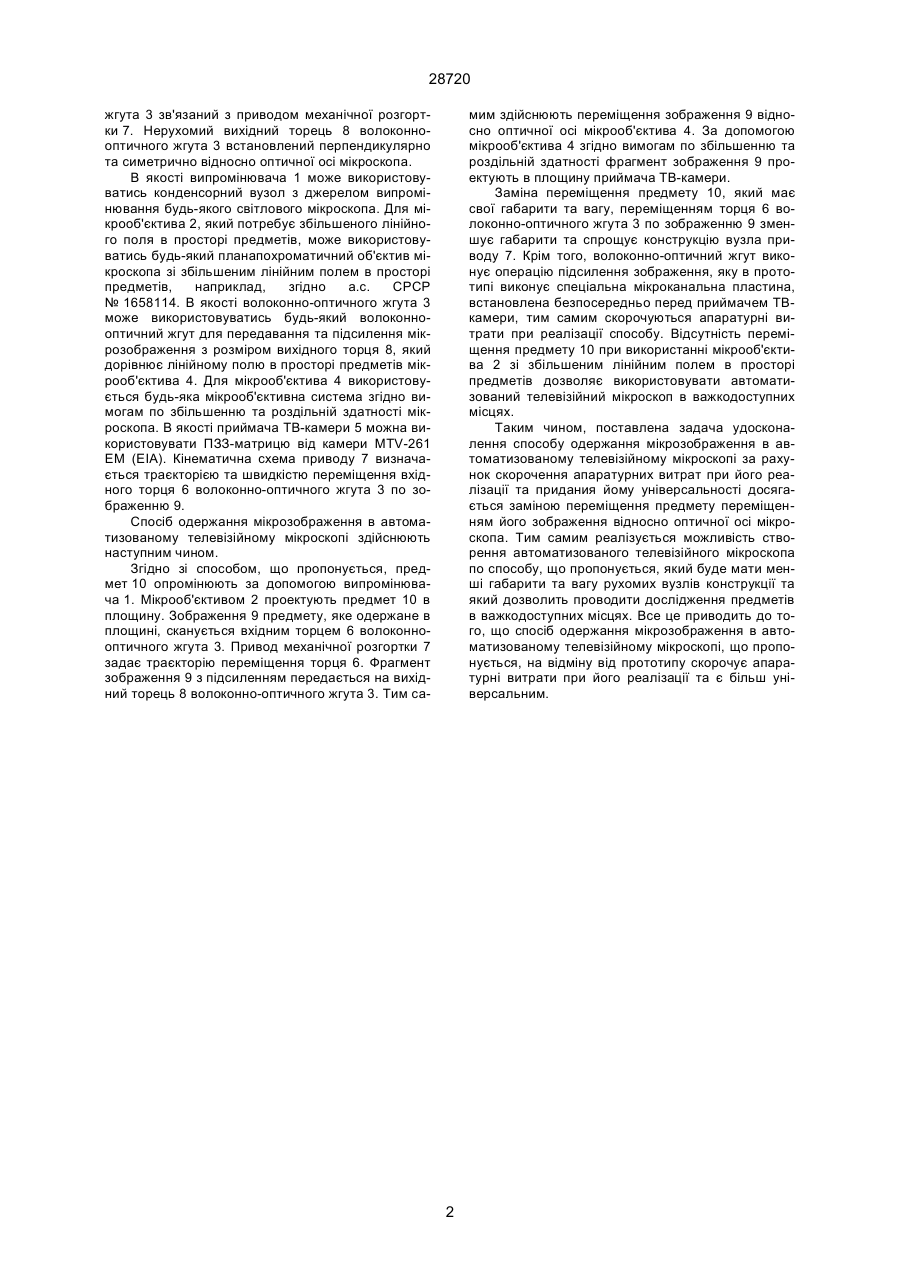

Спосіб одержання мікрозображення в автоматизованому телевізійному мікроскопі, який полягає в тому, що предмет опромінюють, проектують його в площину, який відрізняється тим, що зображення предмету, яке одержане в площині, переміщують відносно оптичної осі мікроскопа, а вже після цього проектують в площину приймача ТВкамери. (19) (21) 97094465 (22) 22.01.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Порєв Володимир Андрійович, Перелигіна Любов Сергіївна (73) HАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 28720 жгута 3 зв'язаний з приводом механічної розгортки 7. Нерухомий вихідний торець 8 волоконнооптичного жгута 3 встановлений перпендикулярно та симетрично відносно оптичної осі мікроскопа. В якості випромінювача 1 може використовуватись конденсорний вузол з джерелом випромінювання будь-якого світлового мікроскопа. Для мікрооб'єктива 2, який потребує збільшеного лінійного поля в просторі предметів, може використовуватись будь-який планапохроматичний об'єктив мікроскопа зі збільшеним лінійним полем в просторі предметів, наприклад, згідно а.с. СРСР № 1658114. В якості волоконно-оптичного жгута 3 може використовуватись будь-який волоконнооптичний жгут для передавання та підсилення мікрозображення з розміром вихідного торця 8, який дорівнює лінійному полю в просторі предметів мікрооб'єктива 4. Для мікрооб'єктива 4 використовується будь-яка мікрооб'єктивна система згідно вимогам по збільшенню та роздільній здатності мікроскопа. В якості приймача ТВ-камери 5 можна використовувати ПЗЗ-матрицю від камери MTV-261 EM (EIA). Кінематична схема приводу 7 визначається траєкторією та швидкістю переміщення вхідного торця 6 волоконно-оптичного жгута 3 по зображенню 9. Спосіб одержання мікрозображення в автоматизованому телевізійному мікроскопі здійснюють наступним чином. Згідно зі способом, що пропонується, предмет 10 опромінюють за допомогою випромінювача 1. Мікрооб'єктивом 2 проектують предмет 10 в площину. Зображення 9 предмету, яке одержане в площині, сканується вхідним торцем 6 волоконнооптичного жгута 3. Привод механічної розгортки 7 задає траєкторію переміщення торця 6. Фрагмент зображення 9 з підсиленням передається на вихідний торець 8 волоконно-оптичного жгута 3. Тим са мим здійснюють переміщення зображення 9 відносно оптичної осі мікрооб'єктива 4. За допомогою мікрооб'єктива 4 згідно вимогам по збільшенню та роздільній здатності фрагмент зображення 9 проектують в площину приймача ТВ-камери. Заміна переміщення предмету 10, який має свої габарити та вагу, переміщенням торця 6 волоконно-оптичного жгута 3 по зображенню 9 зменшує габарити та спрощує конструкцію вузла приводу 7. Крім того, волоконно-оптичний жгут виконує операцію підсилення зображення, яку в прототипі виконує спеціальна мікроканальна пластина, встановлена безпосередньо перед приймачем ТВкамери, тим самим скорочуються апаратурні витрати при реалізації способу. Відсутність переміщення предмету 10 при використанні мікрооб'єктива 2 зі збільшеним лінійним полем в просторі предметів дозволяє використовувати автоматизований телевізійний мікроскоп в важкодоступних місцях. Таким чином, поставлена задача удосконалення способу одержання мікрозображення в автоматизованому телевізійному мікроскопі за рахунок скорочення апаратурних витрат при його реалізації та придания йому універсальності досягається заміною переміщення предмету переміщенням його зображення відносно оптичної осі мікроскопа. Тим самим реалізується можливість створення автоматизованого телевізійного мікроскопа по способу, що пропонується, який буде мати менші габарити та вагу рухомих вузлів конструкції та який дозволить проводити дослідження предметів в важкодоступних місцях. Все це приводить до того, що спосіб одержання мікрозображення в автоматизованому телевізійному мікроскопі, що пропонується, на відміну від прототипу скорочує апаратурні витрати при його реалізації та є більш універсальним. 2 28720 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
