Теплозвукоізоляційна панель
Номер патенту: 596
Опубліковано: 16.10.2000
Автори: Кривицький Антон Федорович, Ольховий Юрій Васильович
Формула / Реферат
Теплозвукоізоляційна панель, що містить зовнішні плити з контурними ребрами і теплозвукоізоляційний шар з рядами циліндричних замкнених порожнин, всередині яких розташовані ємності з газонепроникного матеріалу, яка відрізняється тим, що як ємності використані утилізовані поліетилентеристолатові пляшки з герметично закритими шийками, при цьому ряди циліндричних порожнин розташовані у перев'язі та з проміжками один відносно одного.
Текст

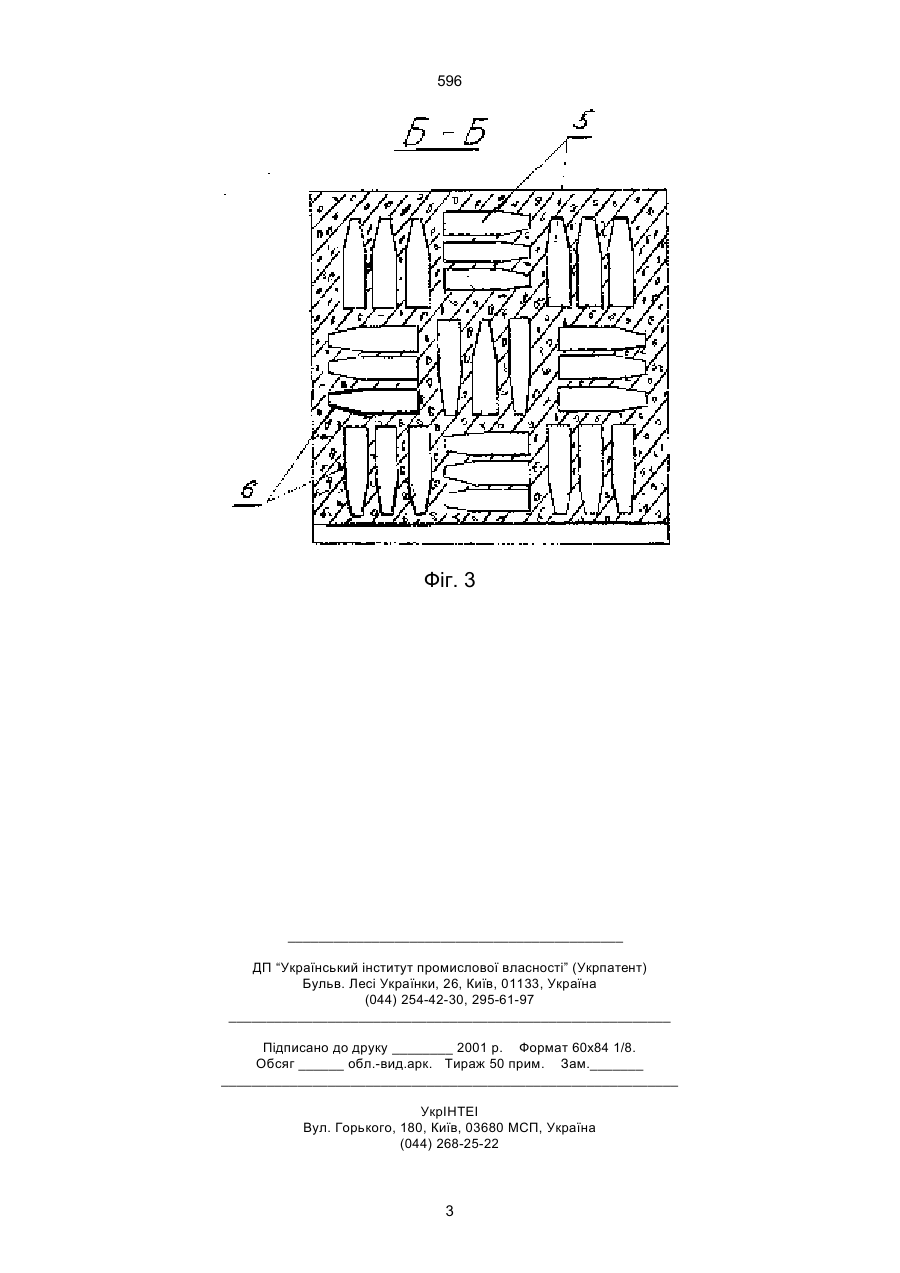

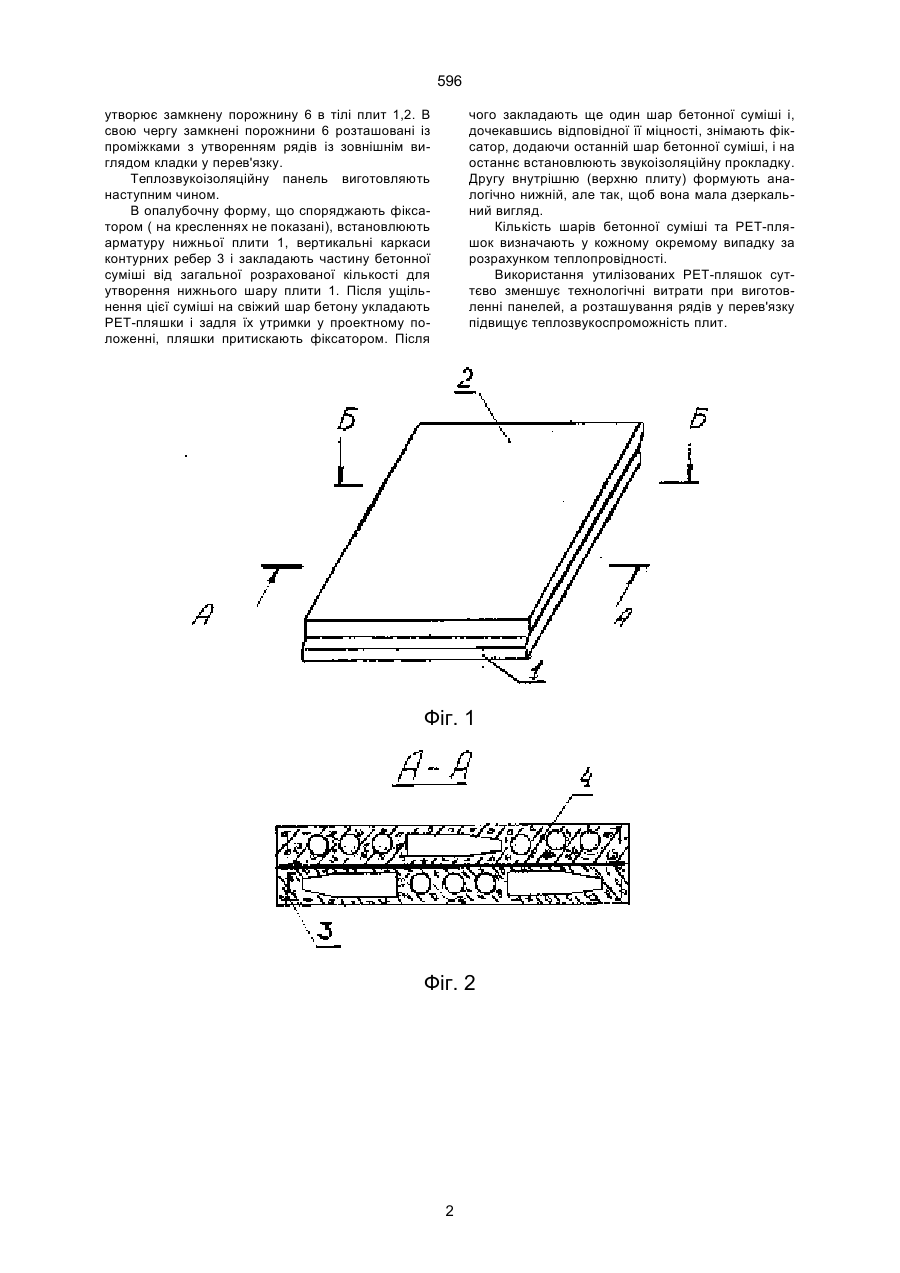

Теплозвукоізоляційна панель, що містить зо 596 чого закладають ще один шар бетонної суміші і, дочекавшись відповідної її міцності, знімають фіксатор, додаючи останній шар бетонної суміші, і на останнє встановлюють звукоізоляційну прокладку. Другу внутрішню (верхню плиту) формують аналогічно нижній, але так, щоб вона мала дзеркальний вигляд. Кількість шарів бетонної суміші та РЕТ-пляшок визначають у кожному окремому випадку за розрахунком теплопровідності. Використання утилізованих РЕТ-пляшок суттєво зменшує технологічні витрати при виготовленні панелей, а розташування рядів у перев'язку підвищує теплозвукоспроможність плит. утворює замкнену порожнину 6 в тілі плит 1,2. В свою чергу замкнені порожнини 6 розташовані із проміжками з утворенням рядів із зовнішнім виглядом кладки у перев'язку. Теплозвукоізоляційну панель виготовляють наступним чином. В опалубочну форму, що споряджають фіксатором ( на кресленнях не показані), встановлюють арматуру нижньої плити 1, вертикальні каркаси контурних ребер 3 і закладають частину бетонної суміші від загальної розрахованої кількості для утворення нижнього шару плити 1. Після ущільнення цієї суміші на свіжий шар бетону укладають РЕТ-пляшки і задля їх утримки у проектному положенні, пляшки притискають фіксатором. Після Фіг. 1 Фіг. 2 2 596 Фіг. 3 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 3 596 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-sound insulation panel
Автори англійськоюOlkhovyi Yurii Vasyliovych, Kryvytskyi Anton Fedorovych
Назва патенту російськоюТеплозвукоизолдяционная панель
Автори російськоюОльховой Юрий Васильевич, Кривицкий Антон Федорович
МПК / Мітки
МПК: E04B 1/74
Мітки: панель, теплозвукоізоляційна
