Привід електродвигуна для дистанційного керування розмикачем контактної мережі

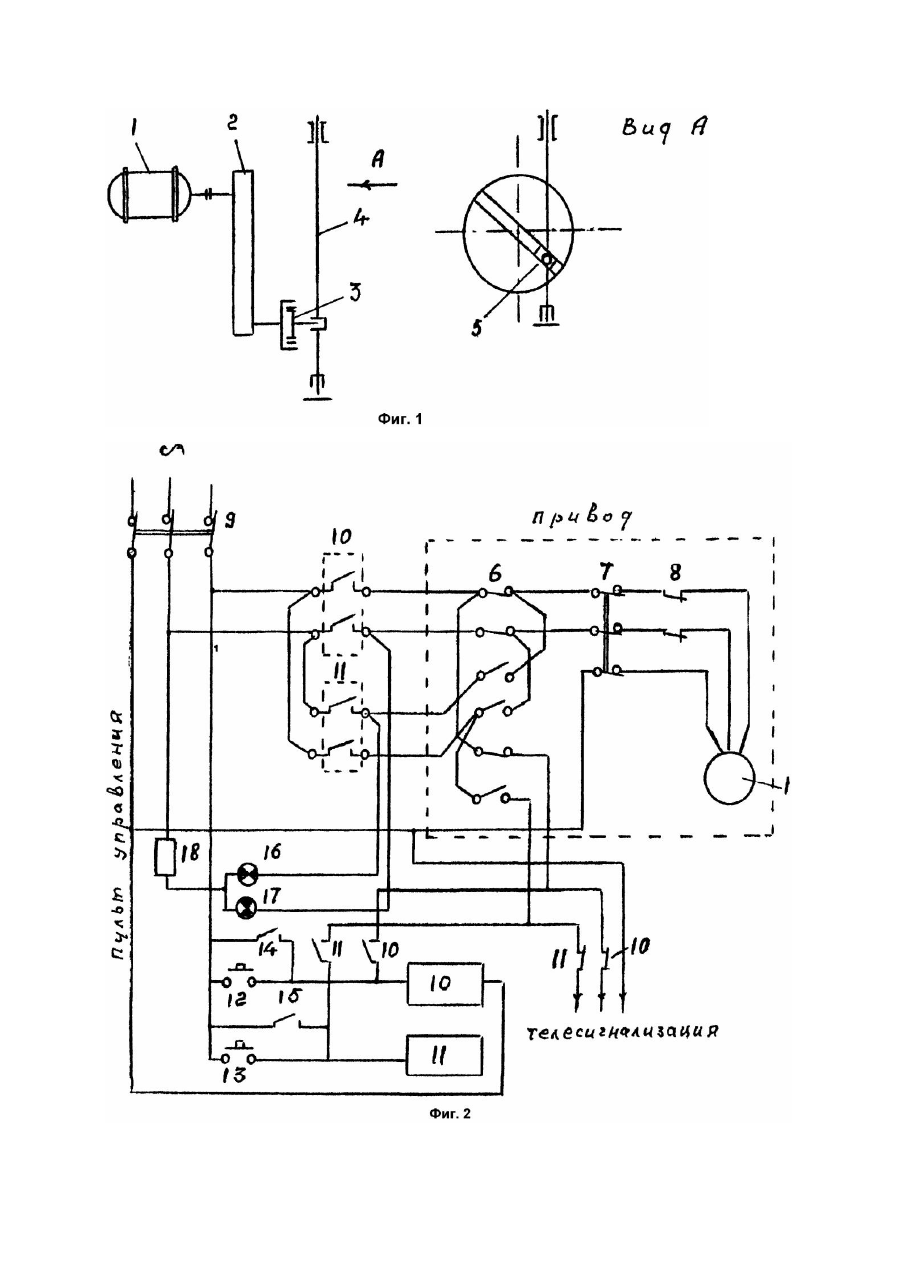

Изобретение относится к электротехнике, в частности к электродвигательным приводам для дистанционного управления разъединителями контактной сети электрических железных дорог и может быть использовано для продольной линии автоблокировки. Известен электродвигательный привод для дистанционного управления разъединителем контактной сети, содержащий сочлененные друг с другом электродвигатель, редуктор, муфту сцепления, кривошип и выходной шток, предназначенный для подсоединения к штанге вала разъединителя, контакты блокировки включения электродвигателя, установленные по меньшей мере в одной из линий питания электродвигателя, первый и второй блок-контакты, замкнутые в положении привода "Отключено", и первый и второй блок-контакты, замкнутые в положении привода "Включено", первый и второй выводы для подключения к питающей сети, а также пульт управления с расположенными в нем лампами сигнализации "Включено" и "Отключено", защитным резистором и замыкающим контактом кнопки управления включением (Дмитриевский Г.В. и др. Эксплуатация устройства дистанционного управления разъединителями. - М.: Транспорт, 1974. - С.21, рис.8, с.31, рис.17). Недостаток известного электродвигательного привода определяется сложностью конструкции и недостаточной надежностью в эксплуатации, поскольку быстроизнашиваемым узлом является коллектор электродвигателя и щеточный механизм. В основу изобретения поставлена задача усовершенствования электродвигательного привода для дистанционного управления разъединителем контактной сети, в котором коллекторный электродвигатель заменен трехфазным асинхронным электродвигателем, обеспечивается упрощение конструкции и повышение надежности эксплуатации, и за счет этого уменьшаются затраты на ревизию и ремонт оборудования. Поставленная задача решается тем, что в электродвигательном приводе для дистанционного управления разъединителем контактной сети, содержащем сочлененные друг с др угом электродвигатель, редуктор, муфту сцепления, кривошип и выходной шток, предназначенный для подсоединения к штанге вала разъединителя, контакты блокировки включения электродвигателя, установленные по меньшей мере в одной из линий питания электродвигателя, первый и второй блок-контакты, замкнутые в положении привода "Отключено", и первый и второй блок-контакты, замкнутые в положении привода "Включено", первый и второй выводы для подключения к питающей сети, а также пульт управления с расположенными в нем лампами сигнализации "Включено" и "Отключено", защитным резистором и замыкающим контактом кнопки управления включением, согласно изобретению, электродвигатель выполнен в виде трехфазного асинхронного электродвигателя. В привод дополнительно введены третий блок-контакт, замкнутый в положении привода "Отключено", третий блок-контакт, замкнутый в положении привода "Включено", третий вывод для подключения к питающей сети и три выходных вывода для подключения к системе телесигнализации, в пульт управления введены реле положения "Включено" и "Отключено" каждое с тремя замыкающими и одним размыкающим контактами и замыкающий контакт кнопки управления отключением, причем первый вывод для подключения к питающей сети соединен с первыми выводами первых замыкающих контактов реле положения "Включено" и "Отключено", второй вывод для подключения к питающей сети соединен с первыми выводами вторых замыкающих контактов этих реле, второй вывод первого замыкающего контакта реле положения "Включено" соединен с первыми выводами первого и второго блок-контактов, замкнутых в положении привода "Отключено", второй вывод второго замыкающего контакта реле положения "Включено" соединен с первым выводом третьего блок-контакта, замкнутого в положении привода "Отключено", и с первым выводом лампы сигнализации "Отключено", второй вывод первого замыкающего контакта реле положения "Отключено" соединен с первым выводом первого блокконтакта, замкнутого в положении привода "Включено", и с первым выводом лампы сигнализации "Включено", второй вывод второго замыкающего контакта реле положения "Отключено" соединен с первыми выводами второго и третьего блок-контактов, замкнутых в положении привода "Включено", второй вывод первого блок-контакта, замкнутого в положении привода "Отключено", соединен с вторым выводом первого блок-контакта, замкнутого в положении привода "Включено, а через контакты блокировки включения электродвигателя или непосредственно - с выводом первой фазы статорной обмотки трехфазного асинхронного электродвигателя, второй вывод третьего блок-контакта, замкнутого в положении привода "Отключено", соединен с вторым выводом второго блок-контакта, замкнутого в положении привода "Включено", а через контакты блокировки включения электродвигателя или непосредственно - с выводом второй фазы статорной обмотки трехфазного асинхронного электродвигателя, вывод третьей фазы статорной обмотки которого через контакты блокировки включения электродвигателя или непосредственно соединен с третьим выводом для подключения к питающей сети, первые выводы замыкающих контактов кнопок управления включением и отключением соединены с первым выводом для подключения к питающей сети, второй вывод замыкающего контакта кнопки управления включением соединен с первым управляющим выводом реле положения "Включено" и с первым выводом третьего замыкающего контакта этого реле, второй вывод третьего замыкающего контакта которого соединен с вторым выводом второго блок-контакта, замкнутого в положении привода "Отключено", и с первым выводом размыкающего контакта реле положения "Включено", второй вывод размыкающего контакта которого соединен с первым выходным выводом для подключения к системе телесигнализации, второй вывод замыкающего контакта кнопки управления отключением соединен с первым управляющим выводом реле положения "Отключено" и с первым выводом третьего замыкающего контакта этого реле, второй вывод третьего замыкающего контакта которого соединен с вторым выводом третьего блок-контакта, замкнутого в положении привода "Включено", и с первым выводом размыкающего контакта реле положения "Отключено", второй вывод размыкающего контакта которого соединен с вторым выходным выводом для подключения к системе телесигнализации, второй вывод для подключения к питающей сети через защитный резистор соединен с вторыми выводами ламп сигнализации "Включено" и "Отключено", а третий вывод для подключения к питающей сети соединен с вторыми управляющими выводами реле положения "Включено" и "Отключено" и с третьим выходным выводом для подключения к системе телесигнализации. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что в электродвигательном приводе для контактной сети коллекторный электродвигатель заменен на трехфазный асинхронный электродвигатель в связи с чем упрощается кинематическая схема устройства. В привод дополнительно введены третий блок-контакт, третий вывод для подключения к питающей сети и три выходных вывода для подключения к системе телесигнализации, в пульт управления введены реле положения "Включено" и "Отключено", обеспечивается упрощение конструкции и повышение надежности эксплуатации и за счет этого уменьшаются затраты на ревизию и ремонт оборудования. На фиг.1 показана кинематическая схема привода; на фиг.2 - принципиальная электрическая схема его управления. Привод содержит электродвигатель 1, вращающий редуктор 2, сопряженный с муфтой 3. Вы ходной шток 4 с кривошипом 5 кинематически связан с разъединителем (не показан). Коммутатор 6 включает выключатель 7, контакты блокировки 8 открытой крышки корпуса (не показан) и имеет три замкнутых и три разомкнутых блок-контакта. Выход первого замкнутого блок-контакта соединен с выходом первого разомкнутого блок-контакта и с выводом первой фазы статорной обмотки трехфазного асинхронного электродвигателя через выключатель 7 и контакты блокировки 8, выход второго замкнутого блок-контакта соединен с выходом второго разомкнутого блок-контакта и с выводом второй фазы статорной обмотки трехфазного асинхронного электродвигателя. Вход первого замкнутого блок-контакта соединен с выходом третьего замкнутого блок-контакта, вход второго разомкнутого блок-контакта соединен с входом третьего разомкнутого блок-контакта. Вывод третьей фазы статорной обмотки трехфазного асинхронного электродвигателя выполнен через контакты блокировки его включения или непосредственно соединен с третьим выводом для подключения к питающей сети. Пульт управления подключен к линии питания через выключатель 9 и содержит реле включения 10 и реле отключения 11, каждое из которых включает как минимум, по одному размыкающему и три замыкающие контакты, кнопку включения 12 и кнопку отключения 13 с замыкающими контактами соответственно - включения 14 и отключения - 15 по телеуправлению, лампу сигнализации 16 включенного положения разъединителя и лампу сигнализации 17 отключенного положения разъединителя, соединенные выходом на резисторе 18, цепи телесигнализации, заведенные на выходы размыкающих контактов реле 10 и 11 и к фазе, соединенный с электродвигателем напрямую. Выход первого размыкающего контакта реле 10 соединен с входом первого замкнутого блокконтакта, выход второго размыкающего контакта этого реле соединен с входом второго замкнутого блокконтакта и с входом лампы сигнализации 17. Выход первого замыкающего контакта реле 11 соединен с входом первого разомкнутого блок-контакта и с входом лампы сигнализации 16, выход второго замыкающего контакта этого реле соединен с входом второго разомкнутого блок-контакта. Вход первого замыкающего контакта реле 10 соединен с входом второго замыкающего контакта реле 11 и с первой фазой питания, вход второго замыкающего контакта реле 10 соединен с входом первого замыкающего контакта реле 11 и со второй фазой питания. Вход размыкающего контакта реле 10 соединен с выходом третьего замыкающего контакта этого реле и с выходом третьего замкнутого блок-контакта. Вход размыкающего контакта реле 11 соединен с выходом третьего размыкающего контакта этого реле и с выходом третьего разомкнутого блок-контакта. Выход третьего замыкающего контакта реле 10 соединен с входом обмотки этого реле и с выходом контакта кнопки включения 12. Выход третьего замыкающего контакта реле 11 соединен с входом обмотки этого реле и выходом контакта кнопки отключения 13. Входы кнопок 12 и 13 подсоединены к первой фазе питания. Выходы обмоток реле 10 и 11 подсоединены к третьей фазе литания, к которой подсоединена прямая фаза статорной обмотки асинхронного трехфазного электродвигателя 1 и общий привод телесигнализации. Привод работает следующим образом. Схема (фиг.2) представлена при отключенном положении разъединителя (не показан). По цепи вторая фаза питания, резистор 18, лампа сигнализации 17, вторые блок-контакты коммутатора, две (вторая и третья) обмотки статора трехфазного асинхронного электродвигателя 1 и третья фаза протекает ток и лампа сигнализации 17 светится: разъединитель "Отключен". Через размыкающий контакт реле 10, третий и первый замкнутые блок-контакты, две (первую и третью) обмотки статора электродвигателя 1, общий провод телесигнализации протекает ток телесигнала отключенного положения разъединителя. Нормальная сигнализация отключенного положения разъединителя предполагает исправность привода и готовность к включению разъединителя. Аналогично при включенном положении разъединителя. Для включения разъединителя замыкают контакты кнопки 12 или подают сигнал телеуправления (замкнутся контакты 14) при этом реле 10 подтянет якорь, замкнув замыкающие контакты, разомкнув размыкающий контакт в цепи телесигнализации и станет на самоподпитку, электродвигатель 1 переключит разъединитель, замкнутые блок-контакты разомкнутся, а разомкнутые - замкнутся, электродвигатель 1 отключится. Лампа сигнализации 16 засветится, выдается сигнал телесигнализации, разъединитель включен. Аналогично происходит процесс отключения.
