Пристрій дистанційного управління електролампами

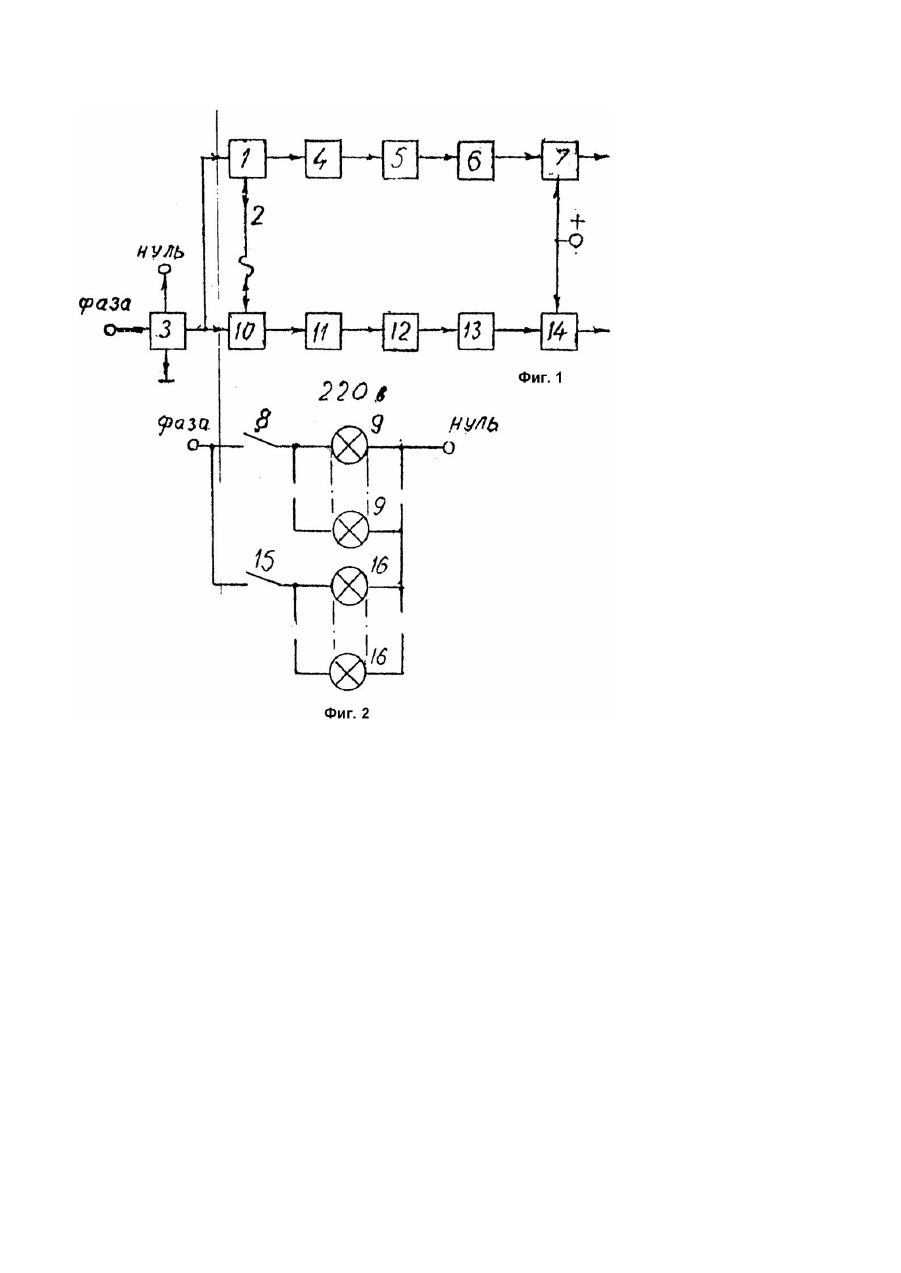

Изобретение относится к устройствам эксплуатации источников света и может быть использовано, в частности, для коммутации одной или нескольких ламп электроосвещения с нескольких постов управления, особенно для управления электроосвещением лестничных клеток жилых зданий. Известен автоматический выключатель с выдержкой времени типа АВ-2, который согласно норм должен устанавливаться на каждом этаже лестничной клетки для одновременного включения группы ламп. Он имеет выдержку времени на включенное состояние электроламп от 1,5 до 3 минут. Этот выключатель не может учитывать реальное время, необходимое для пребывания человека на лестничной клетке. Молодой человек идет быстро, а пожилой человек идет медленно. А в случае пребывания на лестничной клетке более трех минут (уборка площадки, чистка обуви, выбрасывание мусора и т.п.) необходимо будет кому-то стоять у автомата и периодически включать его. Наиболее близким по своей технической сущности является заявка ФРГ № 3437538, H05B39/04, 1985г., фиг.3а, в которой к параллельно включенным замыкающим контактам кнопок управления подключен триггер, который имеет возможность срабатывать от импульса кнопок управления и восстанавливать свое исходное состояние с выдержкой времени. Прямой выход триггера связан с управляющим входом симистора, выполняющего роль и усилителя и коммутирующего ключа нагрузки. Возврат триггера в исходное состояние (это вызывает отключение электроламп) происходит с выдержкой времени, независимо от того, нужен человеку свет на лестничной клетке или не нужен. Здесь каждый пост управления имеет свой замыкающий контакте самовозвратом. Задача предлагаемого устройства: уменьшение числа одновременно включаемых электроламп, - обеспечение независимой работы каждой из двух групп электроламп в течение всего времени пребывания человека на лестничной клетке, - уменьшение числа замыкающих контактов с самовозвратом, что те хнически решается: - независимым управлением каждой группой электроламп с помощью своего одного замыкающего контакта с самовозвратом, использованием для управления электролампами обеих групп одного общего электробезопасного отвеса, использование двух реле с одним замыкающим контактом в каждом. Все это достигается тем, что в известное устройство, содержащее замыкающий контакт с самовозвратом, последовательно соединенные триггер и усилитель, введены второй замыкающий контакт с самовозвратом, вторая группа последовательно соединенных триггера и усилителя, источник слаботочного напряжения, два формирователя импульсов, два реле с одним замыкающим контактом в каждом, а также электробезопасный отвес, причем источник слаботочного напряжения по входу подключен к фазному проводу электросети, а по первому выходу подключен к нулевому проводу электросети, по второму вы ходу - вы ходу "плюс" источника слаботочного напряжения, - соединен со входами первого и второго замыкающих контактов с самовозвратом, а по третьему выходу - выходу "минус" источника слаботочного напряжения, соединен с общим проводом сети слаботочного напряжения, первый формирователь импульсов по входу соединен с выходом первого замыкающего контакта с самовозвратом, а по выходу соединен со входом первой группы последовательно соединенных первого триггера и первого усилителя, выход которой соединен с началом обмотки первого реле, конец которой соединен с выходом "плюс" источника слаботочного напряжения, второй формирователь импульсов по входу соединен с выходом второго замыкающего контакта с самовозвратом, а по выходу соединен со входом второй группы последовательно соединенных второго триггера и второго усилителя, вы ход которой, соединен с началом обмотки второго реле, конец которой соединен с выходом "плюс" источника слаботочного напряжения, к фазному проводу электросети через замыкающий контакт первого реле подключен вход первой группы электроламп, к тому же фазному проводу, но через замыкающий контакт второго реле подключен вход второй группы электроламп, общий выход всех электроламп подключен к нулевому проводу электросети, при этом верхний конец электробезопасного отвеса соединен с первым замыкающим контактом с самовозвратом, а нижний конец электробезопасного отвеса через участок без натяжения соединен со вторым замыкающим контактом с самовозвратом. На фиг.1 представлена блок-схема цепей управления электролампами (например) лестничной клетки здания; на фиг.2 принципиальная электрическая схема цепи коммутации электроламп. Устройство содержит первый замыкающий контакт 1 с самовозвратом, с механической частью которого соединен своим верхним концом электробезопасный отвес 2, источник 3 слаботочного напряжения, последовательно включенные первый формирователь импульсов 4 первый триггер 5, первый усилитель 6 и обмотку 7 первого реле, замыкающий контакт 8 которого коммутируе т в электросети первую группу электроламп 9, второй замыкающий контакт 10 с самовозвратом, с механической частью которого соединен через участок без натяжения нижний конец электробезопасного отвеса 2, последовательно включенные второй формирователь импульсов 11, второй триггер 12, второй усилитель 13 и обмотку 14 второго реле, замыкающий контакт 15 которого коммутирует в электросети вторую гр уппу электроламп 16. Электробезопасный отвес 2 выполнен из гибкого электроизоляционного материала. Формирователи импульсов 4,11 первый и второй даны в журнале "Радио", 1985, №8, с.33. Триггеры 5, 12 первый и второй - это одна стандартная микросхема. Каждый усилитель 6, 13 первый и второй - это один транзистор. Человеку необходимо попасть к себе в квартиру, находящуюся, к примеру, на шестом этаже семиэтажного здания. Он входит в парадный подъезд, время вечернее, на первом этаже светит электролампа дежурного электроосвещения, подходит к лифту, лифт не работает, следовательно, придется подниматься пешком по лестничной клетке на шестой этаж. На лестничной клетке между лестничными маршами свисает электробезопасный отвес 2. Человек подходит к последнему, слегка натягивает его в направлении сверху вниз и отпускает, в результате чего включается первая группа электроламп 9, т.е. электролампы с первого по четвертый этаж лестничной клетки. Произошло следующее. При натяжении электробезопасного отвеса 2 в направлении сверху вниз произошло сжатие пружины в первом замыкающем контакте 1 с самовозвратом, что привело к замыканию его замыкающего контакта в цепи между "плюсом" источника 3 слаботочного напряжения и первым формирователем импульсов 4, который превратил вошедший в него "плюс" - потенциал на "плюс" импульс на выходе. Последний был передан на первый триггер 5, который переключился в новое логическое состояние, где на его прямом выходе появился "плюс" - потенциал проследовавший далее на первый усилитель 6. последний открылся. Слаботочное напряжение поступило на обмотку 7 первого реле. Замкнулся его замыкающий контакт 8, который подключил к электросети первую группу электроламп 9, состоящую из электроламп с первого по четвертый этаж лестничной клетки. По освещенной лестничной клетке человек поднимается вплоть до четвертого этажа, но на пятом этаже свет не горит. Человек подходит к электробезопасному отвесу 2, слегка натягивает его, но (!!) теперь уже в направлении снизу ввер х, и о тпускает, в результате чего включится вторая группа электроламп 16, т.е. электролампы с пятого по седьмой этаж лестничной клетки. Произошло следующее. При натяжении электробезопасного отвеса 2 в направлении снизу вверх вначале была выбрана слабина в натяжении последнего перед вторым замыкающим контактом 10 с самовозвратом, затем произошло сжатие пружины во втором замыкающем контакте 10 с самовозвратом, что привело к замыканию его электрического контакта в цепи между "плюсом" источника 3 слаботочного напряжения и вторым формирователем импульсов 11. По цепочке - второй формирователь импульсов 11, второй триггер 12, второй усилитель 13 и обмотка 14второго реле, как было описано выше для цепочки аппаратов 4,5,6 и 7, замкнется замыкающий контакт второго реле 15, который подключит к электросети вторую группу электроламп 16, состоящую из электроламп с пятого по седьмой этаж лестничной клетки. Теперь человек натягивает электробезопасный отвес 3 в направлении (!!) сверху вниз и отпускает его, сразу гаснет свет от первой группы электроламп 9, т.е. отключились электролампы с первого по четвертый этаж лестничной клетки. Произошло следующее. Как было описано выше, в результате операции такого натяжения электробезопасного отвеса 2, импульсно включится замыкающий контакт 1 с самовозвратом и первый формирователь импульсов 4. Последний заставит первый триггер 5 изменить свое логическое состояние, т.е. на его прямом выходе появится "минус" - потенциал, который закроет первый усилитель 6, а последний обесточит обмотку 7 первого реле, открывшийся замыкающий контакт которого 8 отключит первую группу электроламп 9 от электросети. По освещенной лестничной клетке человек поднимается на свой шестой этаж, открывает дверь своей квартиры, включает свет в прихожей, возвращается на этажную площадку к электробезопасному отвесу 2, слегка натягивает его, но (!!) в направлении снизу вверх, и отпускает, в результате чего отключится вторая группа электроламп 16, т.е. электролампы с пятого по Седьмой этаж лестничной клетки. Произошло следующее. При натяжении электробезопасного отвеса 2 в направлении снизу вверх вначале была выбрана слабина в натяжении последнего перед вторым замыкающим контактом 10 с самовозвратом, затем произошло сжатие пружины во втором замыкающем контакте 10 с самовозвратом, что привело к замыканию его электрического контакта в цепи между "плюсом" источника 3 слаботочного напряжения и вторым формирователем импульсов 11. Последний перевел второй триггер 12 в новое логическое состояние, в результате чего закрылся второй усилитель 13 и потеряла напряжение обмотка 14 второго реле. Разомкнулся замыкающий контакт 15 последнего, связывающий вторую гр уппу электроламп 16 с электросетью. Электролампы с пятого по седьмой этаж лестничной клетки погаснут. Схема пришла в исходное состояние. Получено устройство, где уменьшено число одновременно включаемых электроламп на лестничной клетке, обеспечена независимая работа каждой из двух гр упп электроламп в течение всего времени пребывания человека на лестничной клетке, уменьшено число замыкающих контактов с самовозвратом.
