Осьовий вентилятор з автоматичним регулюванням тиску

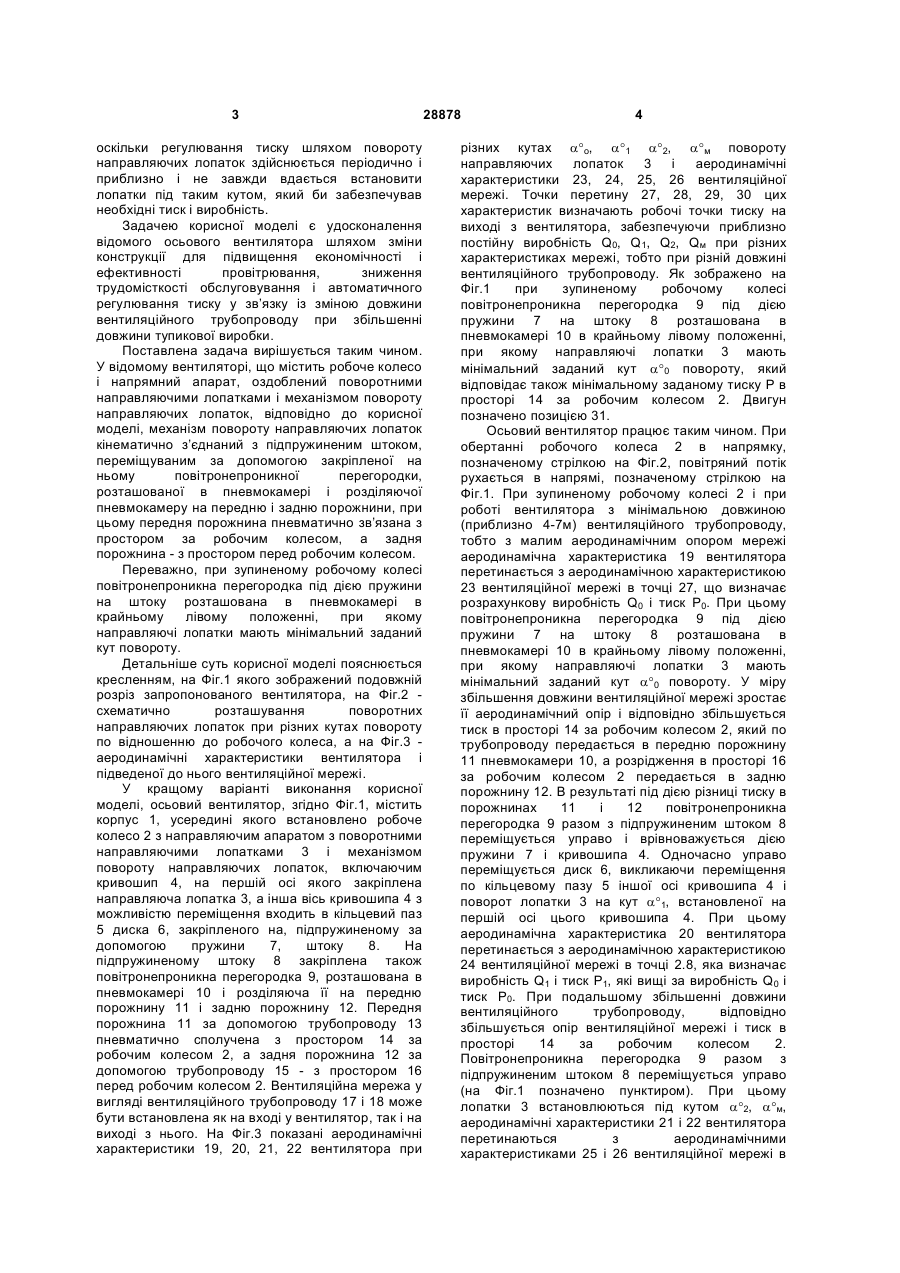

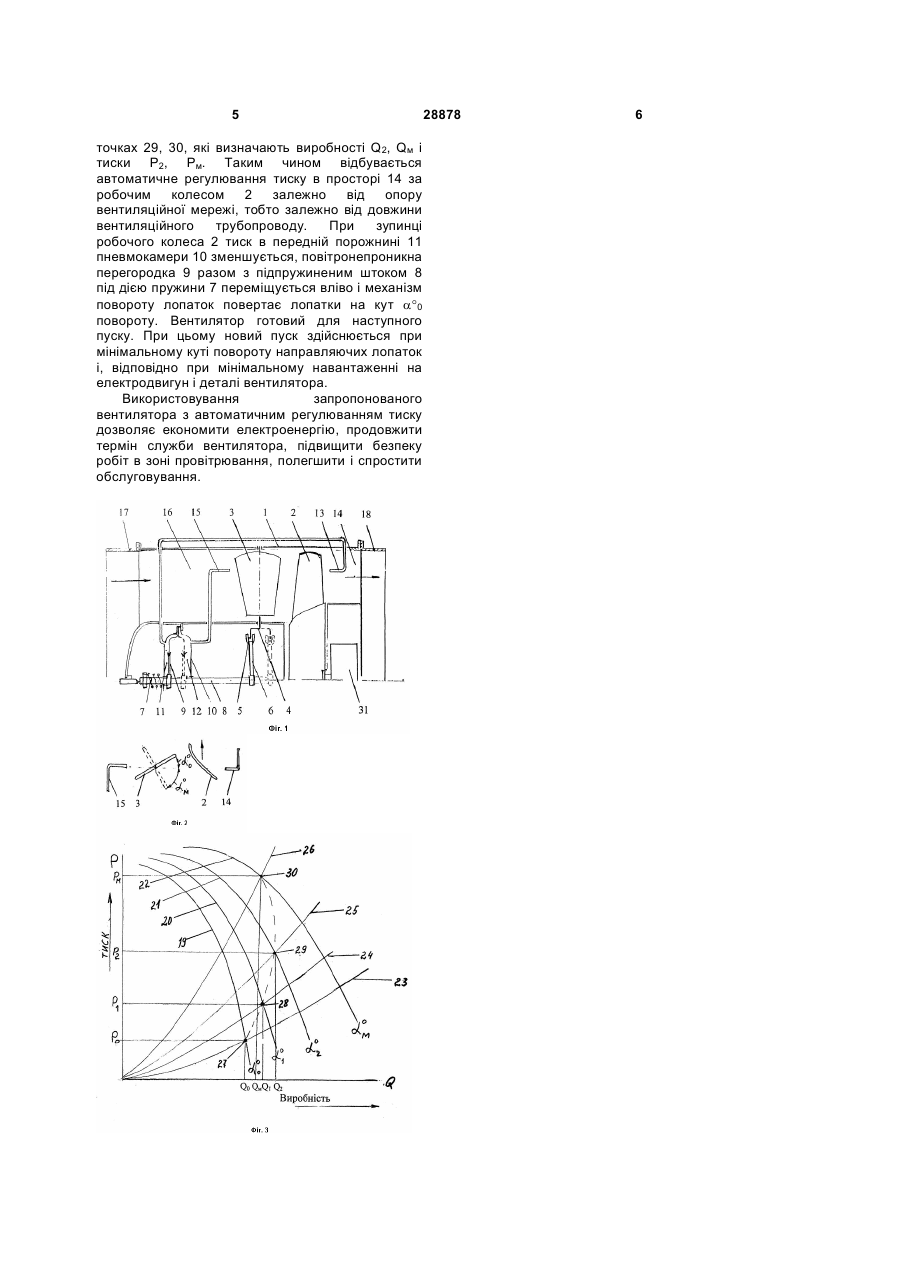

1. Осьовий вентилятор з автоматичним регулюванням тиску, що містить робоче колесо, напрямний апарат, оздоблений поворотними 3 оскільки регулювання тиску шляхом повороту направляючих лопаток здійснюється періодично і приблизно і не завжди вдається встановити лопатки під таким кутом, який би забезпечував необхідні тиск і виробність. Задачею корисної моделі є удосконалення відомого осьового вентилятора шляхом зміни конструкції для підвищення економічності і ефективності провітрювання, зниження трудомісткості обслуговування і автоматичного регулювання тиску у зв’язку із зміною довжини вентиляційного трубопроводу при збільшенні довжини тупикової виробки. Поставлена задача вирішується таким чином. У відомому вентиляторі, що містить робоче колесо і напрямний апарат, оздоблений поворотними направляючими лопатками і механізмом повороту направляючих лопаток, відповідно до корисної моделі, механізм повороту направляючих лопаток кінематично з’єднаний з підпружиненим штоком, переміщуваним за допомогою закріпленої на ньому повітронепроникної перегородки, розташованої в пневмокамері і розділяючої пневмокамеру на передню і задню порожнини, при цьому передня порожнина пневматично зв’язана з простором за робочим колесом, а задня порожнина - з простором перед робочим колесом. Переважно, при зупиненому робочому колесі повітронепроникна перегородка під дією пружини на штоку розташована в пневмокамері в крайньому лівому положенні, при якому направляючі лопатки мають мінімальний заданий кут повороту. Детальніше суть корисної моделі пояснюється кресленням, на Фіг.1 якого зображений подовжній розріз запропонованого вентилятора, на Фіг.2 схематично розташування поворотних направляючих лопаток при різних кутах повороту по відношенню до робочого колеса, а на Фіг.3 аеродинамічні характеристики вентилятора і підведеної до нього вентиляційної мережі. У кращому варіанті виконання корисної моделі, осьовий вентилятор, згідно Фіг.1, містить корпус 1, усередині якого встановлено робоче колесо 2 з направляючим апаратом з поворотними направляючими лопатками 3 і механізмом повороту направляючих лопаток, включаючим кривошип 4, на першій осі якого закріплена направляюча лопатка 3, а інша вісь кривошипа 4 з можливістю переміщення входить в кільцевий паз 5 диска 6, закріпленого на, підпружиненому за допомогою пружини 7, штоку 8. На підпружиненому штоку 8 закріплена також повітронепроникна перегородка 9, розташована в пневмокамері 10 і розділяюча її на передню порожнину 11 і задню порожнину 12. Передня порожнина 11 за допомогою трубопроводу 13 пневматично сполучена з простором 14 за робочим колесом 2, а задня порожнина 12 за допомогою трубопроводу 15 - з простором 16 перед робочим колесом 2. Вентиляційна мережа у вигляді вентиляційного трубопроводу 17 і 18 може бути встановлена як на вході у вентилятор, так і на виході з нього. На Фіг.3 показані аеродинамічні характеристики 19, 20, 21, 22 вентилятора при 28878 4 різних кутах a°о, a°1 a°2, a°м повороту направляючих лопаток 3 і аеродинамічні характеристики 23, 24, 25, 26 вентиляційної мережі. Точки перетину 27, 28, 29, 30 цих характеристик визначають робочі точки тиску на виході з вентилятора, забезпечуючи приблизно постійну виробність Q0, Q1, Q2, Qм при різних характеристиках мережі, тобто при різній довжині вентиляційного трубопроводу. Як зображено на Фіг.1 при зупиненому робочому колесі повітронепроникна перегородка 9 під дією пружини 7 на штоку 8 розташована в пневмокамері 10 в крайньому лівому положенні, при якому направляючі лопатки 3 мають мінімальний заданий кут a°0 повороту, який відповідає також мінімальному заданому тиску Р в просторі 14 за робочим колесом 2. Двигун позначено позицією 31. Осьовий вентилятор працює таким чином. При обертанні робочого колеса 2 в напрямку, позначеному стрілкою на Фіг.2, повітряний потік рухається в напрямі, позначеному стрілкою на Фіг.1. При зупиненому робочому колесі 2 і при роботі вентилятора з мінімальною довжиною (приблизно 4-7м) вентиляційного трубопроводу, тобто з малим аеродинамічним опором мережі аеродинамічна характеристика 19 вентилятора перетинається з аеродинамічною характеристикою 23 вентиляційної мережі в точці 27, що визначає розрахункову виробність Q0 і тиск Р0. При цьому повітронепроникна перегородка 9 під дією пружини 7 на штоку 8 розташована в пневмокамері 10 в крайньому лівому положенні, при якому направляючі лопатки 3 мають мінімальний заданий кут a°0 повороту. У міру збільшення довжини вентиляційної мережі зростає її аеродинамічнийопір і відповідно збільшується тиск в просторі 14 за робочим колесом 2, який по трубопроводу передається в передню порожнину 11 пневмокамери 10, а розрідження в просторі 16 за робочим колесом 2 передається в задню порожнину 12. В результаті під дією різниці тиску в порожнинах 11 і 12 повітронепроникна перегородка 9 разом з підпружиненим штоком 8 переміщується управо і врівноважується дією пружини 7 і кривошипа 4. Одночасно управо переміщується диск 6, викликаючи переміщення по кільцевому пазу 5 іншої осі кривошипа 4 і поворот лопатки 3 на кут a°1, встановленої на першій осі цього кривошипа 4. При цьому аеродинамічна характеристика 20 вентилятора перетинається з аеродинамічною характеристикою 24 вентиляційної мережі в точці 2.8, яка визначає виробність Q1 і тиск Р1, які вищі за виробність Q0 і тиск Р0. При подальшому збільшенні довжини вентиляційного трубопроводу, відповідно збільшується опір вентиляційної мережі і тиск в просторі 14 за робочим колесом 2. Повітронепроникна перегородка 9 разом з підпружиненим штоком 8 переміщується управо (на Фіг.1 позначено пунктиром). При цьому лопатки 3 встановлюються під кутом a°2, a°м, аеродинамічні характеристики 21 і 22 вентилятора перетинаються з аеродинамічними характеристиками 25 і 26 вентиляційної мережі в 5 точках 29, 30, які визначають виробності Q2, Qм і тиски Р2, Рм. Таким чином відбувається автоматичне регулювання тиску в просторі 14 за робочим колесом 2 залежно від опору вентиляційної мережі, тобто залежно від довжини вентиляційного трубопроводу. При зупинці робочого колеса 2 тиск в передній порожнині 11 пневмокамери 10 зменшується, повітронепроникна перегородка 9 разом з підпружиненим штоком 8 під дією пружини 7 переміщується вліво і механізм повороту лопаток повертає лопатки на кут a°0 повороту. Вентилятор готовий для наступного пуску. При цьому новий пуск здійснюється при мінімальному куті повороту направляючих лопаток і, відповідно при мінімальному навантаженні на електродвигун і деталі вентилятора. Використовування запропонованого вентилятора з автоматичним регулюванням тиску дозволяє економити електроенергію, продовжити термін служби вентилятора, підвищити безпеку робіт в зоні провітрювання, полегшити і спростити обслуговування. 28878 6
