Поштова скринька з рекламою

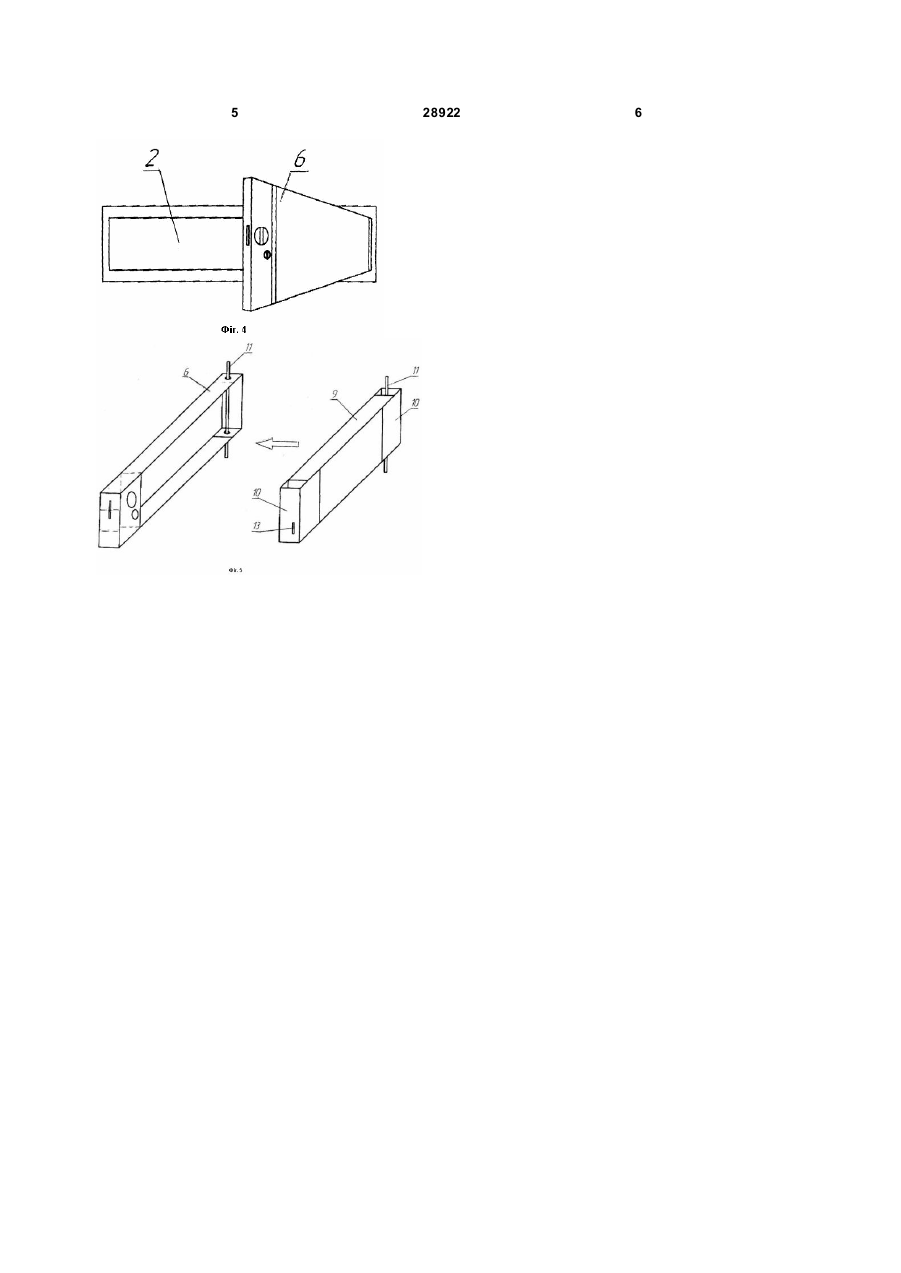

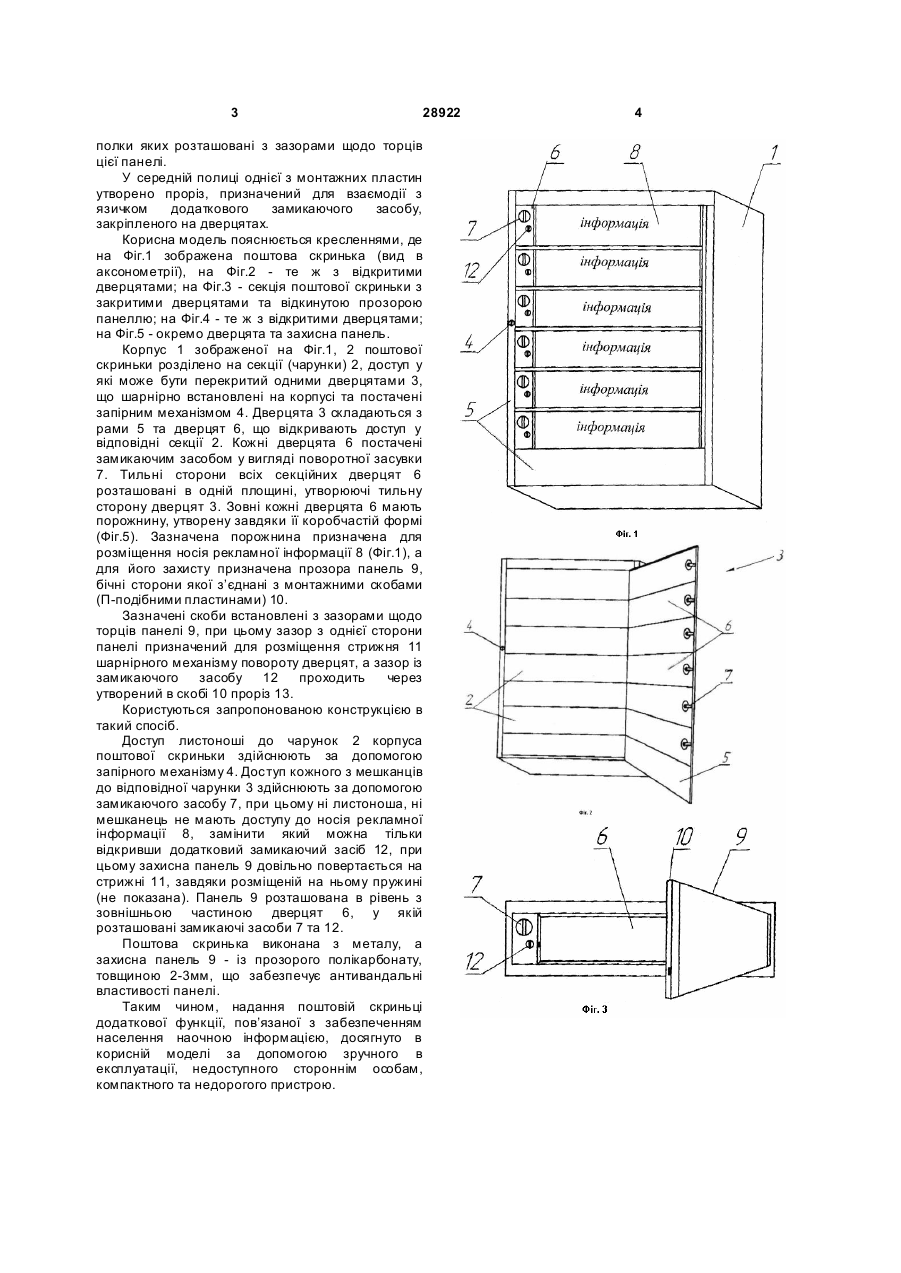

1. Поштова скринька, яка характеризується тим, що містить багатосекційний корпус із призначеною для доступу в усі його секції поворотною рамою, що оснащена запірним механізмом та на якій розташовано ряд дверцят, кожні з яких мають свій замикаючий засіб та 3 28922 полки яких розташовані з зазорами щодо торців цієї панелі. У середній полиці однієї з монтажних пластин утворено проріз, призначений для взаємодії з язичком додаткового замикаючого засобу, закріпленого на дверцятах. Корисна модель пояснюється кресленнями, де на Фіг.1 зображена поштова скринька (вид в аксонометрії), на Фіг.2 - те ж з відкритими дверцятами; на Фіг.3 - секція поштової скриньки з закритими дверцятами та відкинутою прозорою панеллю; на Фіг.4 - те ж з відкритими дверцятами; на Фіг.5 - окремо дверцята та захисна панель. Корпус 1 зображеної на Фіг.1, 2 поштової скриньки розділено на секції (чарунки) 2, доступ у які може бути перекритий одними дверцятами 3, що шарнірно встановлені на корпусі та постачені запірним механізмом 4. Дверцята 3 складаються з рами 5 та дверцят 6, що відкривають доступ у відповідні секції 2. Кожні дверцята 6 постачені замикаючим засобом у вигляді поворотної засувки 7. Тильні сторони всіх секційних дверцят 6 розташовані в одній площині, утворюючі тильну сторону дверцят 3. Зовні кожні дверцята 6 мають порожнину, утворену завдяки її коробчастій формі (Фіг.5). Зазначена порожнина призначена для розміщення носія рекламної інформації 8 (Фіг.1), а для його захисту призначена прозора панель 9, бічні сторони якої з’єднані з монтажними скобами (П-подібними пластинами) 10. Зазначені скоби встановлені з зазорами щодо торців панелі 9, при цьому зазор з однієї сторони панелі призначений для розміщення стрижня 11 шарнірного механізму повороту дверцят, а зазор із замикаючого засобу 12 проходить через утворений в скобі 10 проріз 13. Користуються запропонованою конструкцією в такий спосіб. Доступ листоноші до чарунок 2 корпуса поштової скриньки здійснюють за допомогою запірного механізму 4. Доступ кожного з мешканців до відповідної чарунки 3 здійснюють за допомогою замикаючого засобу 7, при цьому ні листоноша, ні мешканець не мають доступу до носія рекламної інформації 8, замінити який можна тільки відкривши додатковий замикаючий засіб 12, при цьому захисна панель 9 довільно повертається на стрижні 11, завдяки розміщеній на ньому пружині (не показана). Панель 9 розташована в рівень з зовнішньою частиною дверцят 6, у якій розташовані замикаючі засоби 7 та 12. Поштова скринька виконана з металу, а захисна панель 9 - із прозорого полікарбонату, товщиною 2-3мм, що забезпечує антивандальні властивості панелі. Таким чином, надання поштовій скриньці додаткової функції, пов’язаної з забезпеченням населення наочною інформацією, досягнуто в корисній моделі за допомогою зручного в експлуатації, недоступного стороннім особам, компактного та недорогого пристрою. 4 5 28922 6
