Поштова скринька з електронною системою контролю виймання поштової кореспонденції

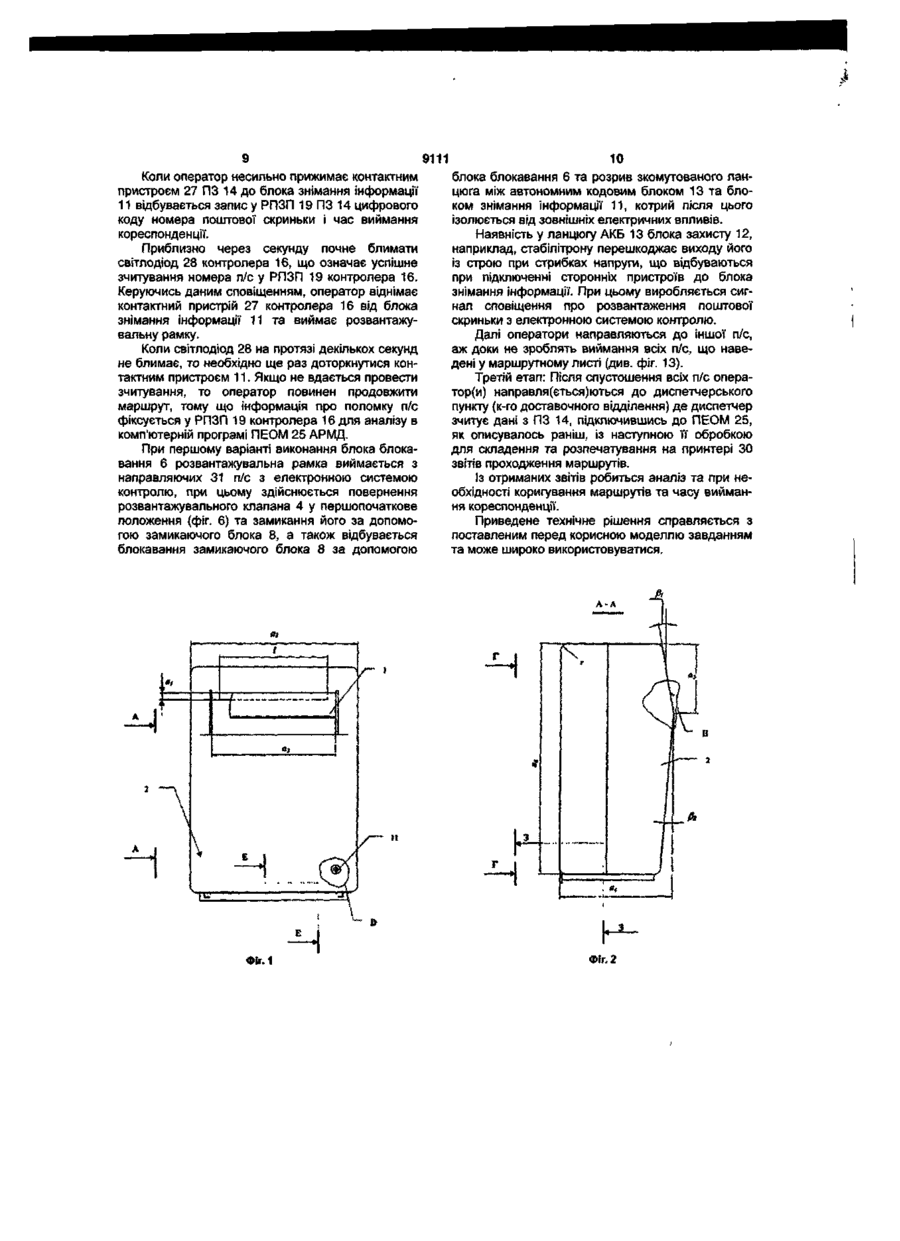

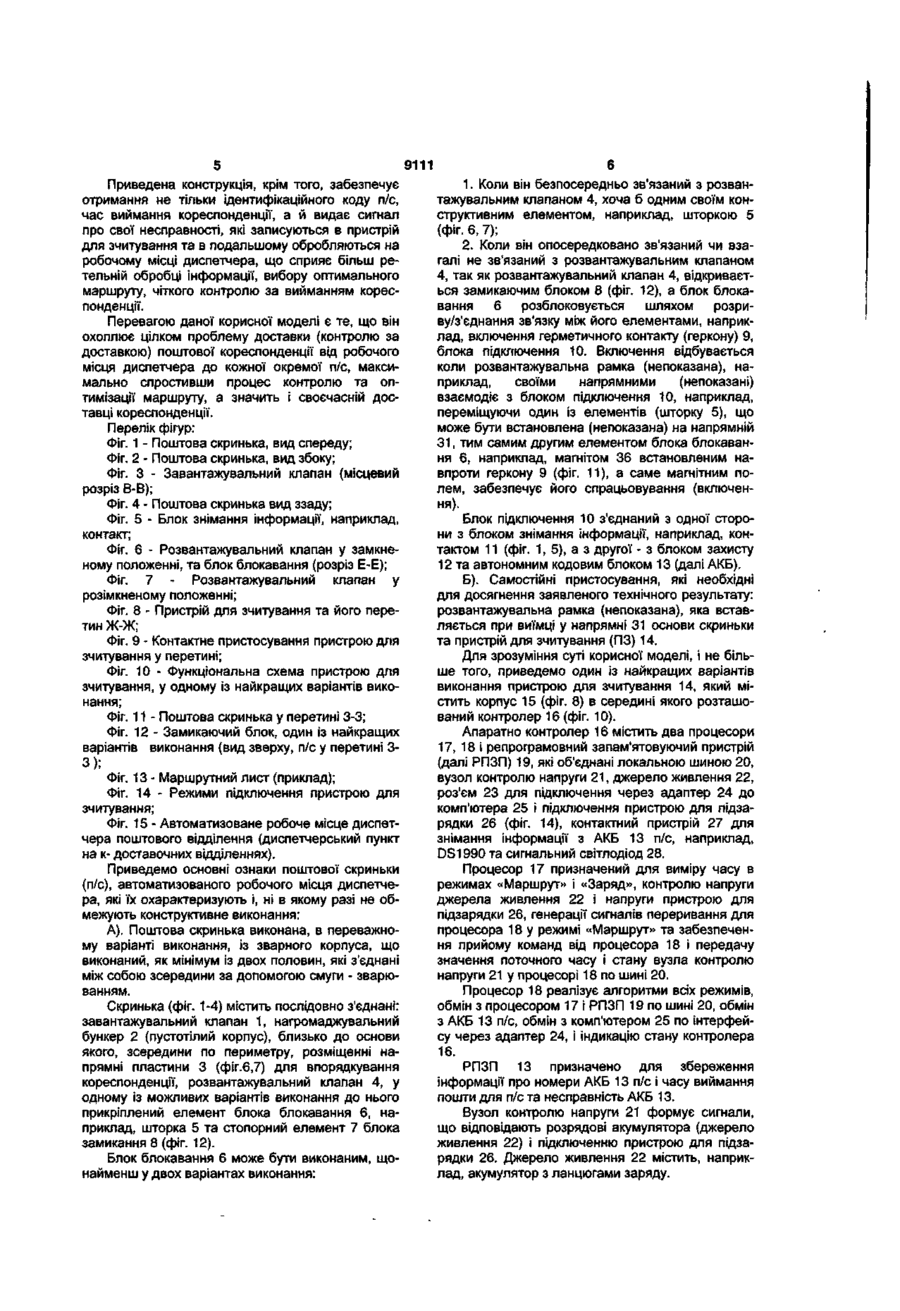

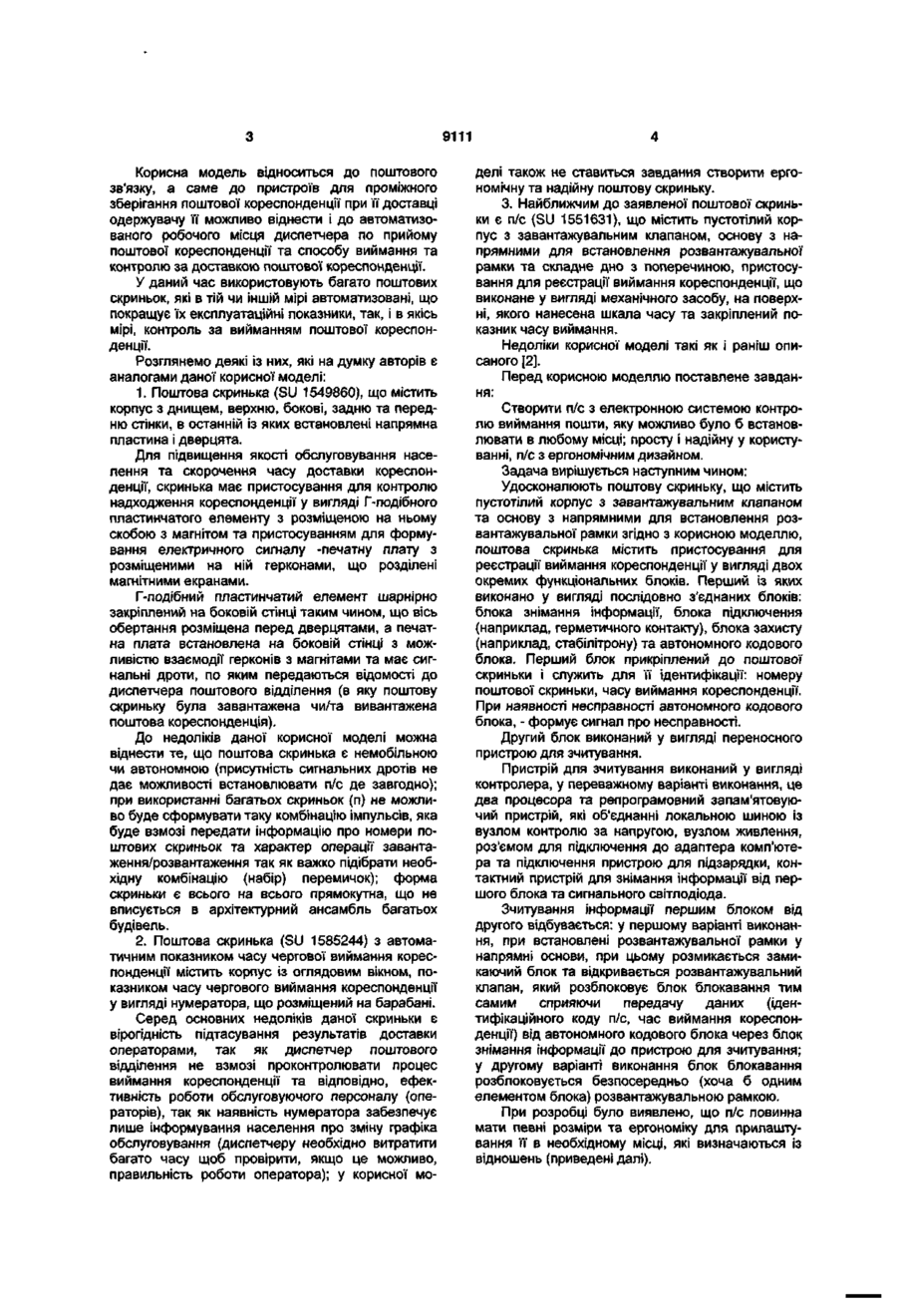

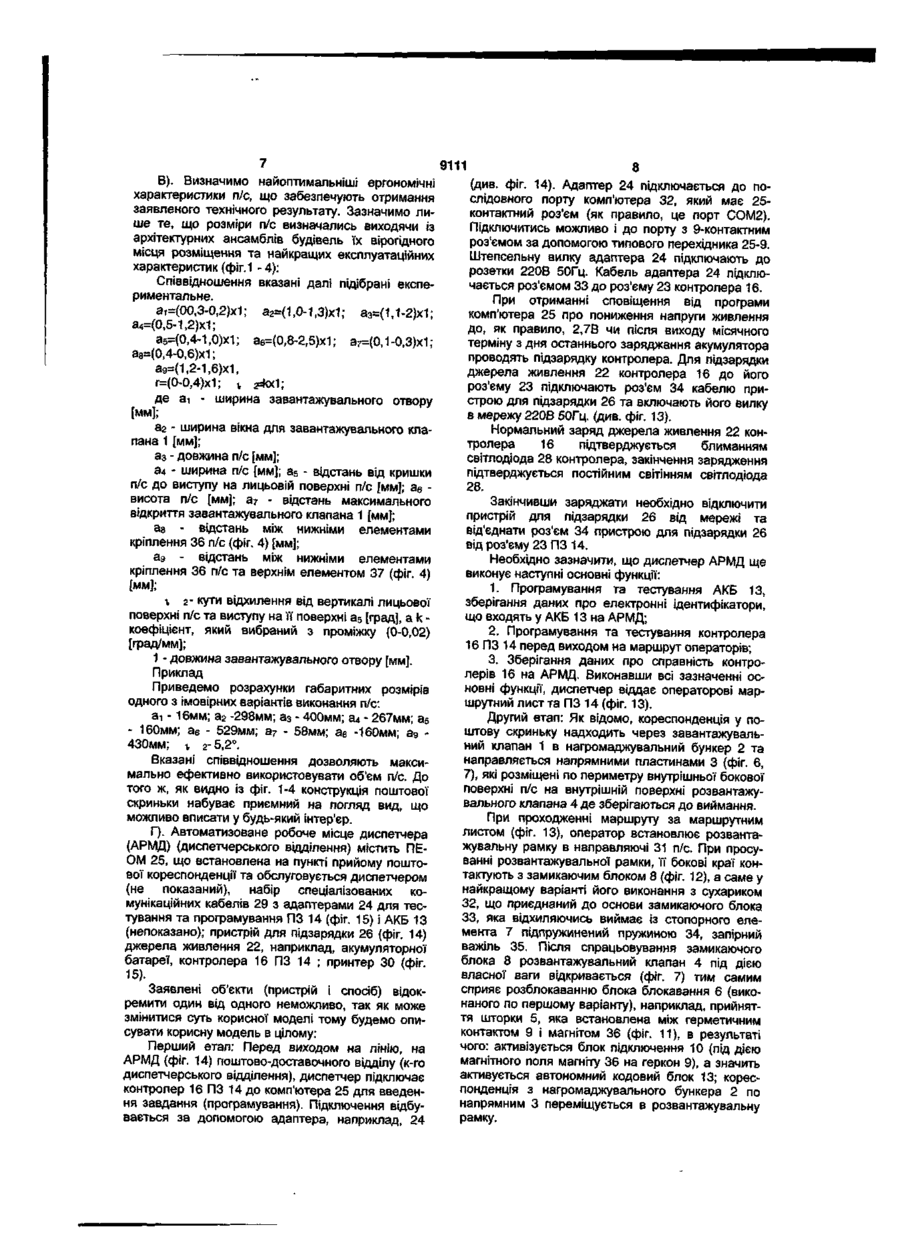

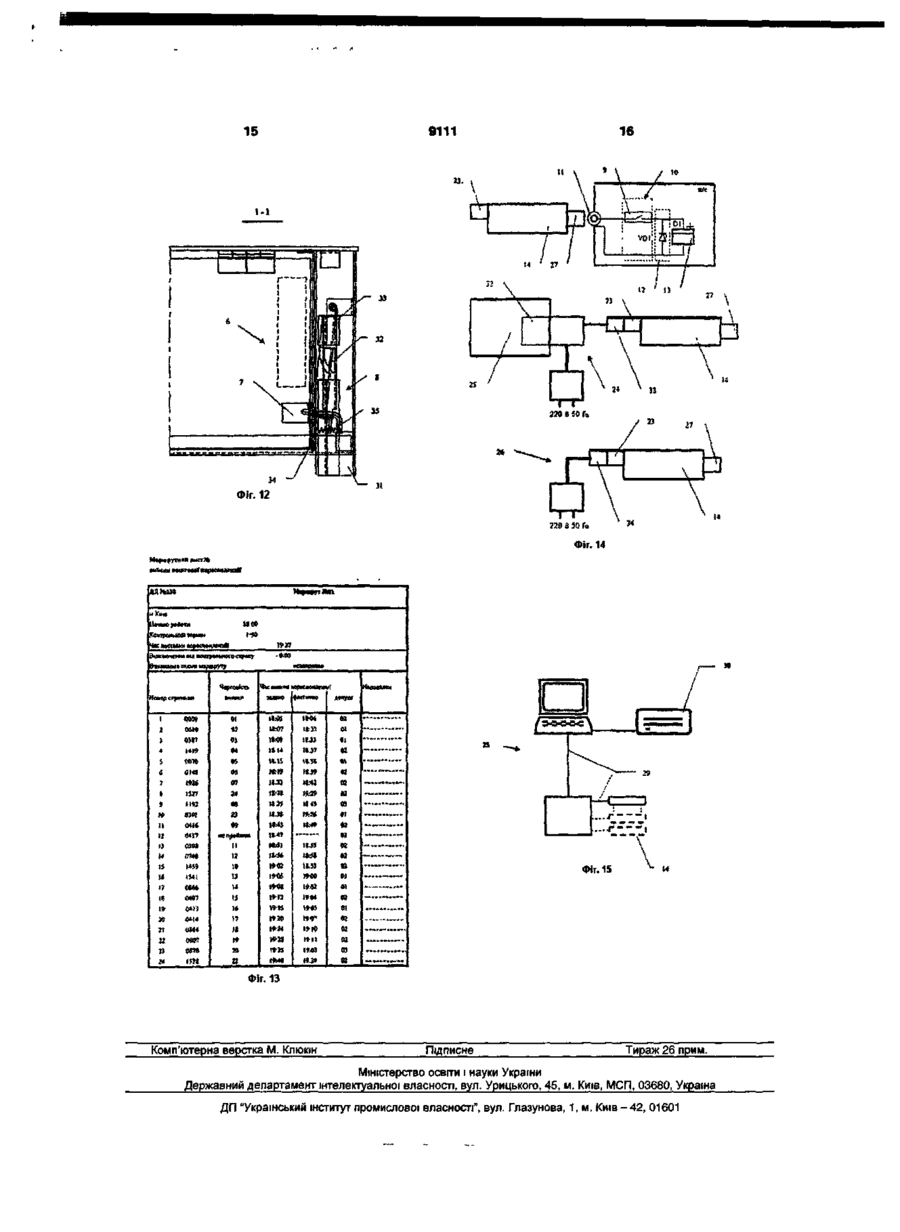

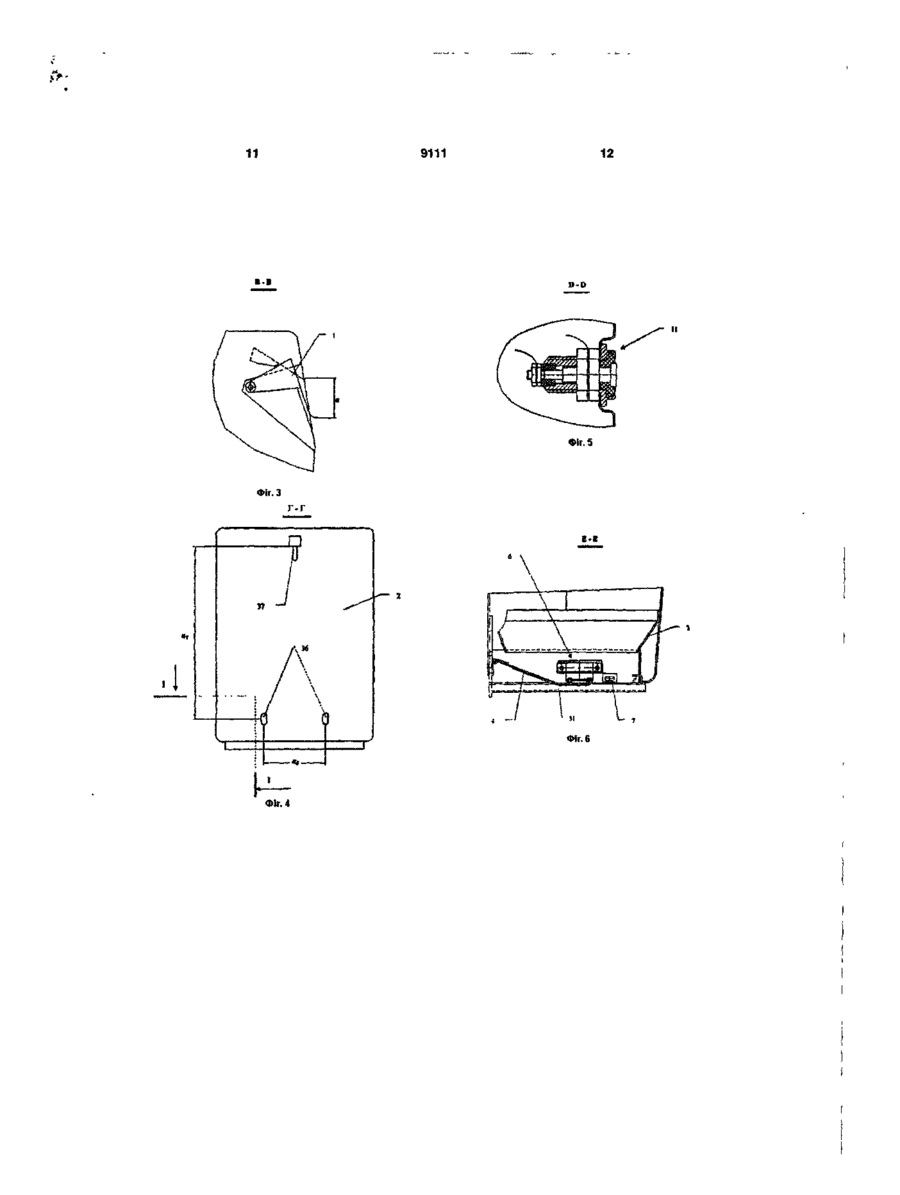

1. Поштова скринька, що містить пустотілий корпус з завантажувальним клапаном та основу з напрямними для встановлення розвантажувальної рамки і пристосування для реєстрації виймання кореспонденції, яка відрізняється тим, що пристосування для реєстрації виймання кореспонденції виконано у вигляді двох окремих функціональних блоків, перший із яких прикріплений до поштової скриньки (п/с) і служить для ідентифікації поштової скриньки, часу виймання кореспонденції та видає сигнал про свої несправності, а другий виконаний у вигляді переносного пристрою для зчитування, причому функціонування першого і другого блока відбувається при розблокуванні блока блокування, а розміри поштової скриньки відповідають наступному співвідношенню: а 1 = (0,3 - 0,2) х І; а 2 = (1,0 +1,3) х І; а 3 =(1,1-2)х1; а 4 =(0,5 + а 5 =(0,4-И,0)хІ; а 6 =(0,8-2,5)хІ; a 7 =(0,1-0,3)xl; а 8 =(0,4-0,6)хІ; a9=(1,2 + 1,6)xl; r = (0-0,4)xl; p 1 ,p 2 =kxl, де а-| - ширина завантажувального отвору [мм]; а 2 - ширина вікна для завантажувального клапана [мм]; а3 - довжина п/с [мм]; а 4 - ширина п/с [мм]; а 5 - відстань від кришки п/с до виступу на лицьовій поверхні п/с; а 6 - висота п/с [мм]; а 7 - відстань максимального відкриття завантажувального клапана [мм]; а 8 - відстань між нижніми елементами кріплення п/с [мм]; а 9 - відстань між нижніми елементами кріплення п/с та верхнім елементом [мм]; Рі Рг • КУ™ відхилення від вертикалі лицьової поверхні п/с та виступу на її поверхні а 5 [град], a k коефіцієнт, який вибраний з проміжку (0-0,02) [град/мм]; І - довжина завантажувального отвору [мм]. 2. Скринька за п. 1, яка відрізняється тим, що перший функціональний блок виконаний у вигляді послідовно з'єднаних блоків: блока знімання інформації, блока підключення, блока захисту та автономного кодового блока. 3. Скринька за п. 2, яка відрізняється тим, що блок знімання інформації виконаний у вигляді контакту. 4. Скринька за пп. 2 або 3, яка відрізняється тим, що блок підключення, наприклад, герметичний контакт відповідними контактами послідовно з'єднаний з блоком захисту, наприклад з стабілітроном, а не з'єднані контакти стабілітрона та герметичного контакту приєднані до відповідних контактів блока знімання інформації і автономного кодового блока. 5. Скринька за п. 2, яка відрізняється тим, що автономний кодовий блок виконаний у вигляді програмованого виробу, наприклад DS1990. 6. Скринька за п. 1, яка відрізняється тим, що пристрій для зчитування виконаний у вигляді контролера, у переважному варіанті виконання це два процесори та репрограмований запам'ятовуючий пристрій, які об'єднані локальною шиною, вузол контролю за напругою, вузол живлення, розмикач для підключення до комп'ютера та підключення пристрою для підзарядки, контактний пристрій для знімання інформації від першого блока та сигнальний світлодіод. о> 9111 Корисна модель відноситься до поштового зв'язку, а саме до пристроїв для проміжного зберігання поштової кореспонденції при її доставці одержувачу її можливо віднести і до автоматизованого робочого місця диспетчера по прийому поштової кореспонденції та способу виймання та контролю за доставкою поштової кореспонденції. У даний час використовують багато поштових скриньок, які в тій чи іншій мірі автоматизовані, що покращує їх експлуатаційні показники, так, і в якісь мірі, контроль за вийманням поштової кореспонденції. Розглянемо деякі із них, які на думку авторів є аналогами даної корисної моделі: 1. Поштова скринька (SU 1549860), що містить корпус з днищем, верхню, бокові, задню та передню стінки, в останній із яких встановлені напрямна пластина і дверцята. Для підвищення якості обслуговування населення та скорочення часу доставки кореспонденції, скринька має пристосування для контролю надходження кореспонденції у вигляді Г-подібного пластинчатого елементу з розміщеною на ньому скобою з магнітом та пристосуванням для формування електричного сигналу -печатну плату з розміщеними на ній герконами, що розділені магнітними екранами. Г-подібний пластинчатий елемент шарнірно закріплений на боковій стінці таким чином, що вісь обертання розміщена перед дверцятами, а печатна плата встановлена на боковій стінці з можливістю взаємодії герконів з магнітами та має сигнальні дроти, по яким передаються відомості до диспетчера поштового відділення (в яку поштову скриньку була завантажена чи/та вивантажена поштова кореспонденція). До недоліків даної корисної моделі можна віднести те, що поштова скринька є немобільною чи автономною (присутність сигнальних дротів не дає можливості встановлювати п/с де завгодно); при використанні багатьох скриньок (п) не можливо буде сформувати таку комбінацію імпульсів, яка буде взмозі передати інформацію про номери поштових скриньок та характер операції завантаження/розвантаження так як важко підібрати необхідну комбінацію (набір) перемичок); форма скриньки є всього на всього прямокутна, що не вписується в архітектурний ансамбль багатьох будівель. 2. Поштова скринька (SU 1585244) з автоматичним показником часу чергової виймання кореспонденції містить корпус із оглядовим вікном, показником часу чергового виймання кореспонденції у вигляді нумератора, що розміщений на барабані. Серед основних недоліків даної скриньки є вірогідність підтасування результатів доставки операторами, так як диспетчер поштового відділення не взмозі проконтролювати процес виймання кореспонденції та відповідно, ефективність роботи обслуговуючого персоналу (операторів), так як наявність нумератора забезпечує лише інформування населення про зміну графіка обслуговування (диспетчеру необхідно витратити багато часу щоб провірити, якщо це можливо, правильність роботи оператора); у корисної мо делі також не ставиться завдання створити ергономічну та надійну поштову скриньку. 3. Найближчим до заявленої поштової скриньки є п/с (SU 1551631), що містить пустотілий корпус з завантажувальним клапаном, основу з напрямними для встановлення розвантажувальної рамки та складне дно з поперечиною, пристосування для реєстрації виймання кореспонденції, що виконане у вигляді механічного засобу, на поверхні, якого нанесена шкала часу та закріплений показник часу виймання. Недоліки корисної моделі такі як і раніш описаного [2]. Перед корисною моделлю поставлене завдання: Створити п/с з електронною системою контролю виймання пошти, яку можливо було б встановлювати в любому місці; просту і надійну у користуванні, п/с з ергономічним дизайном. Задача вирішується наступним чином: Удосконалюють поштову скриньку, що містить пустотілий корпус з завантажувальним клапаном та основу з напрямними для встановлення розвантажувальної рамки згідно з корисною моделлю, поштова скринька містить пристосування для реєстрації виймання кореспонденції у вигляді двох окремих функціональних блоків. Перший із яких виконано у вигляді послідовно з'єднаних блоків: блока знімання інформації, блока підключення (наприклад, герметичного контакту), блока захисту (наприклад, стабілітрону) та автономного кодового блока. Перший блок прикріплений до поштової скриньки і служить для її ідентифікації: номеру поштової скриньки, часу виймання кореспонденції. При наявності несправності автономного кодового блока, - формує сигнал про несправності. Другий блок виконаний у вигляді переносного пристрою для зчитування. Пристрій для зчитування виконаний у вигляді контролера, у переважному варіанті виконання, це два процесора та репрограмовний запам'ятовуючий пристрій, які об'єднанні локальною шиною із вузлом контролю за напругою, вузлом живлення, роз'ємом для підключення до адаптера комп'ютера та підключення пристрою для підзарядки, контактний пристрій для знімання інформації від першого блока та сигнального світлодіода. Зчитування інформації першим блоком від другого відбувається: у першому варіанті виконання, при встановлені розвантажувальної рамки у напрямні основи, при цьому розмикається замикаючий блок та відкривається розвантажувальний клапан, який розблоковує блок блокавання тим самим сприяючи передачу даних (ідентифікаційного коду п/с, час виймання кореспонденції) від автономного кодового блока через блок знімання інформації до пристрою для зчитування; у другому варіанті виконання блок блокавання розблоковується безпосередньо (хоча б одним елементом блока) розвантажувальною рамкою. При розробці було виявлено, що п/с повинна мати певні розміри та ергономіку для прилаштування її в необхідному місці, які визначаються із відношень (приведені далі). 9111 Приведена конструкція, крім того, забезпечує отримання не тільки ідентифікаційного коду п/с, час виймання кореспонденції, а й видає сигнал про свої несправності, які записуються в пристрій для зчитування та в подальшому обробляються на робочому місці диспетчера, що сприяє більш ретельній обробці інформації, вибору оптимального маршруту, чіткого контролю за вийманням кореспонденції. Перевагою даної корисної моделі є те, що він охоплює цілком проблему доставки (контролю за доставкою) поштової кореспонденції від робочого місця диспетчера до кожної окремої п/с, максимально спростивши процес контролю та оптимізації маршруту, а значить і своєчасній доставці кореспонденції. Перелік фігур: Фіг. 1 - Поштова скринька, вид спереду; Фіг. 2 - Поштова скринька, вид збоку; Фіг. З - Завантажувальний клапан (місцевий розріз В-В); Фіг. 4 - Поштова скринька вид ззаду; Фіг. 5 - Блок знімання інформації, наприклад, контакт; Фіг. 6 - Розвантажувальний клапан у замкненому положенні, та блок блокавання (розріз Е-Е); Фіг. 7 - Розвантажувальний клапан у розімкненому положенні; Фіг. 8 - Пристрій для зчитування та його перетин Ж-Ж; Фіг. 9 - Контактне пристосування пристрою для зчитування у перетині; Фіг. 10 - Функціональна схема пристрою для зчитування, у одному із найкращих варіантів виконання; Фіг. 11 - Поштова скринька у перетині 3-3; Фіг. 12 - Замикаючий блок, один із найкращих варіантів виконання (вид зверху, п/с у перетині З3); Фіг. 13 - Маршрутний лист (приклад); Фіг. 14 - Режими підключення пристрою для зчитування; Фіг. 15 - Автоматизоване робоче місце диспетчера поштового відділення (диспетчерський пункт на к- доставочних відділеннях). Приведемо основні ознаки поштової скриньки (п/с), автоматизованого робочого місця диспетчера, які їх охарактеризують і, ні в якому разі не обмежують конструктивне виконання: А). Поштова скринька виконана, в переважному варіанті виконання, із зварного корпуса, що виконаний, як мінімум із двох половин, які з'єднані між собою зсередини за допомогою смуги - зварюванням. Скринька (фіг. 1-4) містить послідовно з'єднані: завантажувальний клапан 1, нагромаджувальний бункер 2 (пустотілий корпус), близько до основи якого, зсередини по периметру, розміщенні напрямні пластини 3 (фіг.6,7) для впорядкування кореспонденції, розвантажувальний клапан 4, у одному із можливих варіантів виконання до нього прикріплений елемент блока блокавання 6, наприклад, шторка 5 та стопорний елемент 7 блока замикання 8 (фіг. 12). Блок блокавання 6 може бути виконаним, щонайменш у двох варіантах виконання: 1. Коли він безпосередньо зв'язаний з розвантажувальним клапаном 4, хоча б одним своїм конструктивним елементом, наприклад, шторкою 5 (фіг. 6, 7); 2. Коли він опосередковано зв'язаний чи взагалі не зв'язаний з розвантажувальним клапаном 4, так як розвантажувальний клапан 4, відкривається замикаючим блоком 8 (фіг. 12), а блок блокавання 6 розблоковується шляхом розриву/з'єднання зв'язку між його елементами, наприклад, включення герметичного контакту (геркону) 9, блока підключення 10. Включення відбувається коли розвантажувальна рамка (непоказана), наприклад, своїми напрямними (непоказані) взаємодіє з блоком підключення 10, наприклад, переміщуючи один із елементів (шторку 5), що може бути встановлена (непоказана) на напрямній 31, тим самим другим елементом блока блокавання 6, наприклад, магнітом 36 встановленим навпроти геркону 9 (фіг. 11), а саме магнітним полем, забезпечує його спрацьовування (включення). Блок підключення 10 з'єднаний з одної сторони з блоком знімання інформації, наприклад, контактом 11 (фіг. 1, 5), а з другої - з блоком захисту 12 та автономним кодовим блоком 13 (далі АКБ). Б). Самостійні пристосування, які необхідні для досягнення заявленого технічного результату: розвантажувальна рамка (непоказана), яка вставляється при виїмці у напрямні 31 основи скриньки та пристрій для зчитування (ПЗ) 14. Для зрозуміння суті корисної моделі, і не більше того, приведемо один із найкращих варіантів виконання пристрою для зчитування 14, який містить корпус 15 (фіг. 8) в середині якого розташований контролер 16 (фіг. 10). Апаратно контролер 16 містить два процесори 17, 18 і репрограмовний запам'ятовуючий пристрій (далі РПЗП) 19, які об'єднані локальною шиною 20, вузол контролю напруги 21, джерело живлення 22, роз'єм 23 для підключення через адаптер 24 до комп'ютера 25 і підключення пристрою для підзарядки 26 (фіг. 14), контактний пристрій 27 для знімання інформації з АКБ 13 п/с, наприклад, DS1990 та сигнальний світлодіод 28. Процесор 17 призначений для виміру часу в режимах «Маршрут» і «Заряд», контролю напруги джерела живлення 22 і напруги пристрою для підзарядки 26, генерації сигналів переривання для процесора 18 у режимі «Маршрут» та забезпечення прийому команд від процесора 18 і передачу значення поточного часу і стану вузла контролю напруги 21 у процесорі 18 по шині 20. Процесор 18 реалізує алгоритми всіх режимів, обмін з процесором 17 і РПЗП 19 по шині 20, обмін з АКБ 13 п/с, обмін з комп'ютером 25 по інтерфейсу через адаптер 24, і індикацію стану контролера 16. РПЗП 13 призначено для збереження інформації про номери АКБ 13 п/с і часу виймання пошти для п/с та несправність АКБ 13. Вузол контролю напруги 21 формує сигнали, що відповідають розрядові акумулятора (джерело живлення 22) і підключенню пристрою для підзарядки 26. Джерело живлення 22 містить, наприклад, акумулятор з ланцюгами заряду. 9111 В). Визначимо найоптимальніші ергономічні характеристики п/с, що забезпечують отримання заявленого технічного результату. Зазначимо лише те, що розміри п/с визначались виходячи із архітектурних ансамблів будівель їх вірогідного місця розміщення та найкращих експлуатаційних характеристик (фіг.1 - 4): Співвідношення вказані далі підібрані експериментальне. аі=(00,3-0,2)х1 а2=(1,0-1,3)х1 а3=(1,1-2)х1; а4=(0,5-1,2)х1; а5=(0,4-1,0)х1; ае=(0,8-2,5)х1; а7=(0,1-0,3)х1; а8=(0,4-0,6)х1; а9=(1,2-1,6)х1, r=(0-0,4)x1; t 2=^x1; де аі - ширина завантажувального отвору [мм]; а 2 - ширина вікна для завантажувального клапана 1 [мм]; аз - довжина п/с [мм]; а 4 - ширина п/с [мм]; а 5 - відстань від кришки п/с до виступу на лицьовій поверхні п/с [мм]; а 6 висота п/с [мм]; а 7 - відстань максимального відкриття завантажувального клапана 1 [мм]; ав - відстань між нижніми елементами кріплення 36 п/с (фіг. 4) [мм]; ад - відстань між нижніми елементами кріплення 36 п/с та верхнім елементом 37 (фіг. 4) [мм]; і, г- кути відхилення від вертикалі лицьової поверхні п/с та виступу на її поверхні а 5 [град], a k коефіцієнт, який вибраний з проміжку (0-0,02) [град/мм]; 1 - довжина завантажувального отвору [мм]. Приклад Приведемо розрахунки габаритних розмірів одного з імовірних варіантів виконання п/с: аі - 16мм; а 2 -298мм; а 3 - 400мм; а 4 - 267мм; а 5 - 160мм; а 6 - 529мм; а 7 - 58мм; а 8 -160мм; а 9 430мм; ъ 2- 5,2°. Вказані співвідношення дозволяють максимально ефективно використовувати об'єм п/с. До того ж, як видно із фіг. 1-4 конструкція поштової скриньки набуває приємний на погляд вид, що можливо вписати у будь-який інтер'єр. Г). Автоматизоване робоче місце диспетчера (АРМД) (диспетчерського відділення) містить ПЕОМ 25, що встановлена на пункті прийому поштової кореспонденції та обслуговується диспетчером (не показаний), набір спеціалізованих комунікаційних кабелів 29 з адаптерами 24 для тестування та програмування ПЗ 14 (фіг. 15) і АКБ 13 (непоказано); пристрій для підзарядки 26 (фіг. 14) джерела живлення 22, наприклад, акумуляторної батареї, контролера 16 ПЗ 14 ; принтер ЗО (фіг. 15). Заявлені об'єкти (пристрій і спосіб) відокремити один від одного неможливо, так як може змінитися суть корисної моделі тому будемо описувати корисну модель в цілому: Перший етап; Перед виходом на лінію, на АРМД (фіг. 14) поштово-доставочного відділу (к-го диспетчерського відділення), диспетчер підключає контролер 16 ПЗ 14 до комп'ютера 25 для введення завдання (програмування). Підключення відбувається за допомогою адаптера, наприклад, 24 8 (див. фіг. 14). Адаптер 24 підключається до послідовного порту комп'ютера 32, який має 25контактний роз'єм (як правило, це порт COM2). Підключитись можливо і до порту з 9-контактним роз'ємом за допомогою типового перехідника 25-9. Штепсельну вилку адаптера 24 підключають до розетки 220В 50Гц. Кабель адаптера 24 підключається роз'ємом 33 до роз'єму 23 контролера 16. При отриманні сповіщення від програми комп'ютера 25 про пониження напруги живлення до, як правило, 2,7В чи після виходу місячного терміну з дня останнього заряджання акумулятора проводять підзарядку контролера. Для підзарядки джерела живлення 22 контролера 16 до його роз'єму 23 підключають роз'єм 34 кабелю пристрою для підзарядки 26 та включають його вилку в мережу 220В 50Гц. (див. фіг. 13). Нормальний заряд джерела живлення 22 контролера 16 підтверджується блиманням світлодіода 28 контролера, закінчення зарядження підтверджується постійним світінням світлодіода 28. Закінчивши заряджати необхідно відключити пристрій для підзарядки 26 від мережі та від'єднати роз'єм 34 пристрою для підзарядки 26 від роз'єму 23 ПЗ 14. Необхідно зазначити, що диспетчер АРМД ще виконує наступні основні функції: 1. Програмування та тестування АКБ 13, зберігання даних про електронні ідентифікатори, що входять у АКБ 13 на АРМД; 2. Програмування та тестування контролера 16 ПЗ 14 перед виходом на маршрут операторів; 3. Зберігання даних про справність контролерів 16 на АРМД. Виконавши всі зазначенні основні функції, диспетчер віддає операторові маршрутний лист та ПЗ 14 (фіг. 13). Другий етап: Як відомо, кореспонденція у поштову скриньку надходить через завантажувальний клапан 1 в нагромаджувальний бункер 2 та направляється напрямними пластинами 3 (фіг. 6, 7), які розміщені по периметру внутрішньої бокової поверхні п/с на внутрішній поверхні розвантажувального клапана 4 де зберігаються до виймання. При проходженні маршруту за маршрутним листом (фіг. 13), оператор встановлює розвантажувальну рамку в направляючі 31 п/с. При просуванні розвантажувальної рамки, її бокові краї контактують з замикаючим блоком 8 (фіг. 12), а саме у найкращому варіанті його виконання з сухариком 32, що приєднаний до основи замикаючого блока 33, яка відхиляючись виймає із стопорного елемента 7 підпружинений пружиною 34, запірний важіль 35. Після спрацьовування замикаючого блока 8 розвантажувальний клапан 4 під дією власної ваги відкривається (фіг. 7) тим самим сприяє розблокаванню блока блокавання 6 (виконаного по першому варіанту), наприклад, прийняття шторки 5, яка встановлена між герметичним контактом 9 і магнітом 36 (фіг. 11), в результаті чого: активізується блок підключення 10 (під дією магнітного поля магніту 36 на геркон 9), а значить активується автономний кодовий блок 13; кореспонденція з нагромаджувального бункера 2 по напрямним 3 переміщується в розвантажувальну рамку. 9111 Коли оператор несильно прижимає контактним пристроєм 27 ПЗ 14 до блока знімання інформації 11 відбувається запис у РПЗП 19 ПЗ 14 цифрового коду номера поштової скриньки і час виймання кореспонденції. Приблизно через секунду почне блимати світлодіод 28 контролера 16, що означає успішне зчитування номера п/с у РПЗП 19 контролера 16. Керуючись даним сповіщенням, оператор віднімає контактний пристрій 27 контролера 16 від блока знімання інформації 11 та виймає розвантажувальну рамку. Коли світлодіод 28 на протязі декількох секунд не блимає, то необхідно ще раз доторкнутися контактним пристроєм 11. Якщо не вдається провести зчитування, то оператор повинен продовжити маршрут, тому що інформація про поломку п/с фіксується у РПЗП 19 контролера 16 для аналізу в комп'ютерній програмі ПЕОМ 25 АРМД. При першому варіанті виконання блока блокавання 6 розвантажувальна рамка виймається з направляючих 31 п/с з електронною системою контролю, при цьому здійснюється повернення розвантажувального клапана 4 у першопочаткове положення (фіг. 6) та замикання його за допомогою замикаючого блока 8, а також відбувається блокавання замикаючого блока 8 за допомогою 10 блока блокавання 6 та розрив зкомутованого ланцюга між автономним кодовим блоком 13 та блоком знімання інформації 11, котрий після цього ізолюється від зовнішніх електричних впливів. Наявність у ланцюгу АКБ 13 блока захисту 12, наприклад, стабілітрону перешкоджає виходу його із строю при стрибках напруги, що відбуваються при підключенні сторонніх пристроїв до блока знімання інформації. При цьому виробляється сигнал сповіщення про розвантаження поштової скриньки з електронною системою контролю. Далі оператори направляються до іншої п/с, аж доки не зроблять виймання всіх п/с, що наведені у маршрутному листі (див. фіг. 13). Третій етап: Після спустошення всіх п/с оператор^) направля(ється)ються до диспетчерського пункту (к-го доставочного відділення) де диспетчер зчитує дані з ПЗ 14, підключившись до ПЕОМ 25, як описувалось раніш, із наступною її обробкою для складення та розпечатування на принтері ЗО звітів проходження маршрутів. Із отриманих звітів робиться аналіз та при необхідності коригування маршрутів та часу виймання кореспонденції. Приведене технічне рішення справляється з поставленим перед корисною моделлю завданням та може широко використовуватися. А-А 1 " *l / 2 ~~\ A J \ 'Ji її-' ——J Фіг. 1 Фіг. 2 9111 11 12 Фіг. 5 Фіг. З Г-Г к-ж И 01 Ш ».Ф -І а-а II16 9111 15 16 Фіг. 12 Фіг. 14 Bwctsnttm wa IfcOT Hi* «•И ІГ4Ї JUS Uijt 11.5J Фіг. 15 OS** «set («40 Фіг. 13 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
