Камера відбору парової турбіни

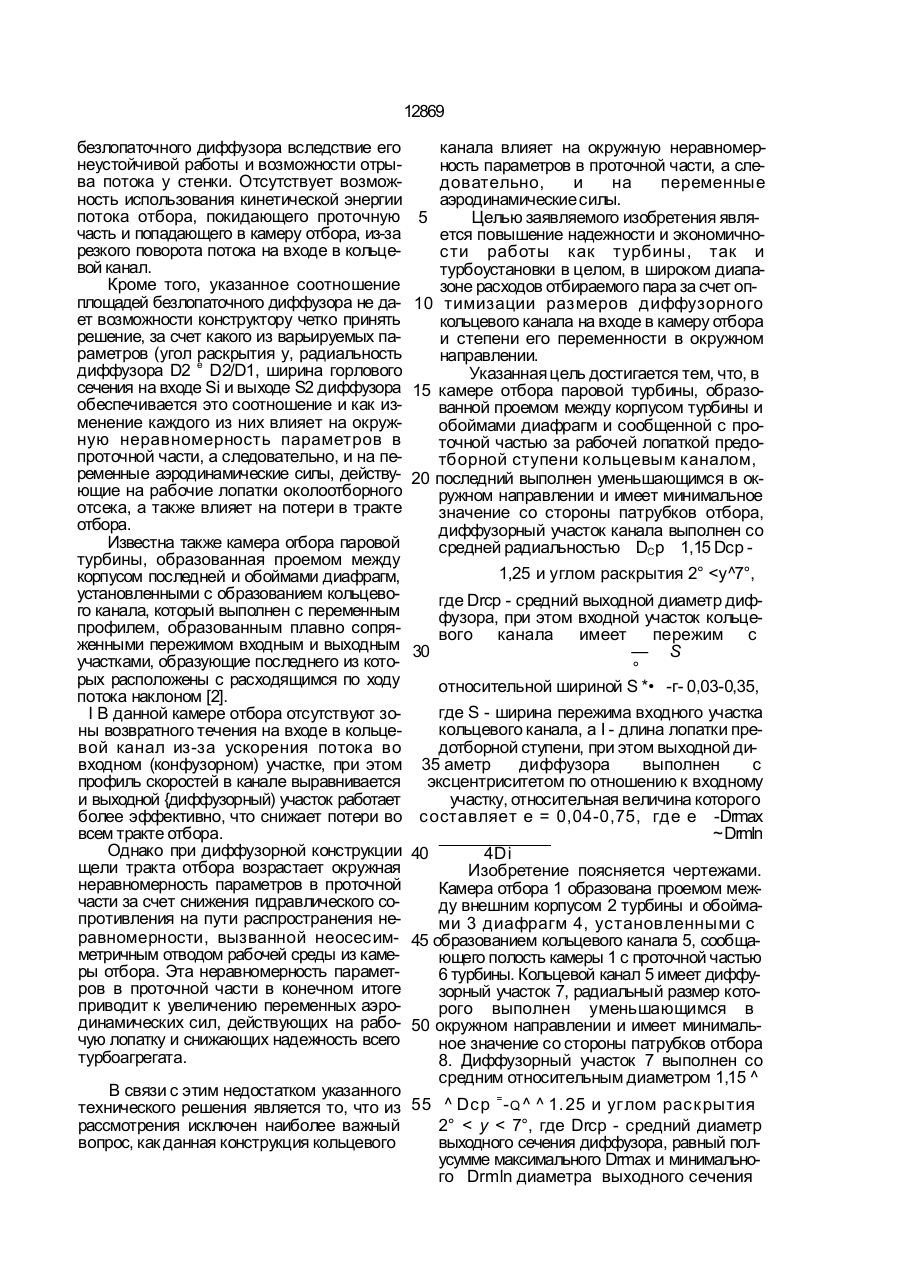

Камера отбора паровой турбины с пат рубками отбора, образованная проемом между корпусом турбины п обоймами диаф рагм и сообщение с проточной частью за рабочей лопаткой поедотборнон ступени кольцевым каналом, имеющим входной и выходной диффузорный участки с пережи мом между ними, о т л и ч а ю щ а я с я тем, что кольцевой канал выполнен на выходе с уменьшающимся в окружном направлении радиальным размером, имеющим мини мальное значение со стороны патрубков отбора, а диффузорный участок канала выполнен со средним относительным диаметром 1,15...1,25, углом раскрытия 2°...7°, относительным эксцентриситетом 0,04...0,075, относ ительным пережимом 0,03...0,35, определяемыми по формулам rep D D Di rmax ' p c D Drmln 4Di где Dcp - средний относительный диаметр диффузорного участка; Drcp. Drmax, Drmln - соответственно средний, максимальный и минимальный диаметры выходного сечения диффузорного участка; Di - диаметр входного сечения диффузорного участка в месте пережима; е - относительный эксцентриситет; S - относительный пережим; S - ширина пережима; I - длина рабочей лопатки предотборной ступени. С > со О Изобретение относится к области турбостроения и может быть использовано в паровых турбинах. Известна камера отбора паровой турбины, образованная проемом между корпусом последней и обоймами диафрагм, между ко торыми установлен безлопаточный диффузор с соотношением площадей выхода и входа 15-25 [1]. Недостатком известной камеры отбора является наличие области возвратного течения потока вдоль стенки кольцевого канала, что снижает эффективность 12869 безлопаточного диффузора вследствие его неустойчивой работы и возможности отрыва потока у стенки. Отсутствует возможность использования кинетической энергии потока отбора, покидающего проточную часть и попадающего в камеру отбора, из-за резкого поворота потока на входе в кольцевой канал. Кроме того, указанное соотношение площадей безлопаточного диффузора не дает возможности конструктору четко принять решение, за счет какого из варьируемых параметров (угол раскрытия у, радиальность диффузора D2 e D2/D1, ширина горлового сечения на входе Si и выходе S2 диффузора обеспечивается это соотношение и как изменение каждого из них влияет на окружную неравномерность параметров в проточной части, а следовательно, и на переменные аэродинамические силы, действующие на рабочие лопатки околоотборного отсека, а также влияет на потери в тракте отбора. Известна также камера огбора паровой турбины, образованная проемом между корпусом последней и обоймами диафрагм, установленными с образованием кольцевого канала, который выполнен с переменным профилем, образованным плавно сопряженными пережимом входным и выходным участками, образующие последнего из которых расположены с расходящимся по ходу потока наклоном [2]. І В данной камере отбора отсутствуют зоны возвратного течения на входе в кольцевой канал из-за ускорения потока во входном (конфузорном) участке, при этом профиль скоростей в канале выравнивается и выходной {диффузорный) участок работает более эффективно, что снижает потери во всем тракте отбора. Однако при диффузорной конструкции щели тракта отбора возрастает окружная неравномерность параметров в проточной части за счет снижения гидравлического сопротивления на пути распространения неравномерности, вызванной неосесимметричным отводом рабочей среды из камеры отбора. Эта неравномерность параметров в проточной части в конечном итоге приводит к увеличению переменных аэродинамических сил, действующих на рабочую лопатку и снижающих надежность всего турбоагрегата. канала влияет на окружную неравномерность параметров в проточной части, а следовательно, и на переменные аэродинамические силы. 5 Целью заявляемого изобретения является повышение надежности и экономичности работы как турбины, так и турбоустановки в целом, в широком диапазоне расходов отбираемого пара за счет оп10 тимизации размеров диффузорного кольцевого канала на входе в камеру отбора и степени его переменности в окружном направлении. Указанная цель достигается тем, что, в 15 камере отбора паровой турбины, образованной проемом между корпусом турбины и обоймами диафрагм и сообщенной с проточной частью за рабочей лопаткой предотборной ступени кольцевым каналом, 20 последний выполнен уменьшающимся в окружном направлении и имеет минимальное значение со стороны патрубков отбора, диффузорный участок канала выполнен со средней радиальностью DC p 1,15 Dcp 1,25 и углом раскрытия 2°
