Сопловий апарат газової турбіни
Номер патенту: 16908
Опубліковано: 29.08.1997
Автори: Колотиленко Михайло Георгійович, Яішніков Валентин Іванович, Лятуринський Володимир Леонідович
Формула / Реферат
1. Сопловой аппарат газовой турбины, содержащий блоки лопаток, установленные во внутренней обечайке, перед которой с образованием кольцевого канала установлено кольцо с козырьком, отличающийся тем. что, с целью повышения экономичности и надежности, кольцо выполнено из отдельных сегментов по числу блоков лопаток, причем каждый сегмент жестко связан с соответствующим блоком лопаток, а козырек размещен эк-видистантно внутренней обечайке. 2. Аппарат по п. 1, отличающийся тем, что обечайка снабжена радиальными перегородками, размещенными в кольцевом канале и контактирующими с козырьком.
Текст

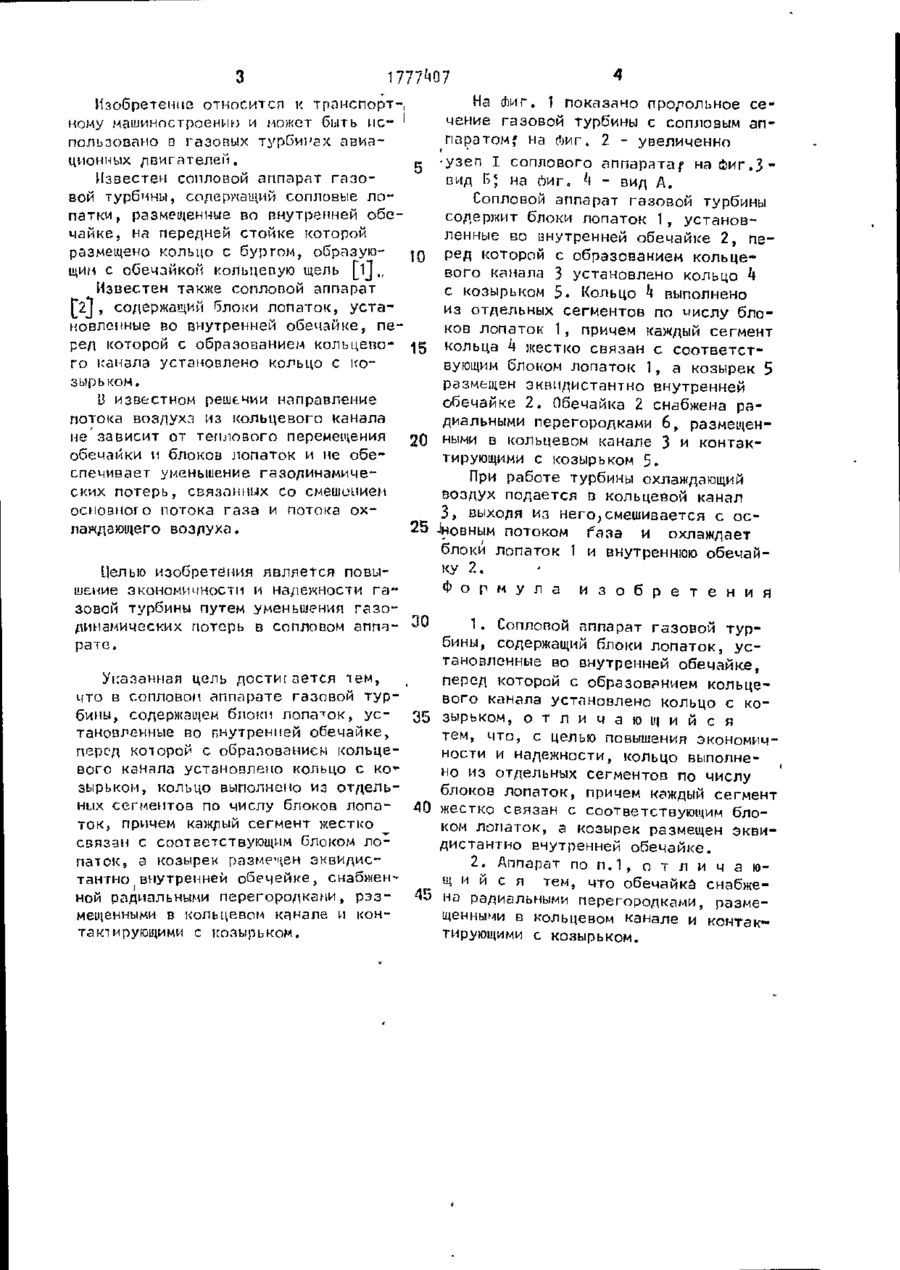

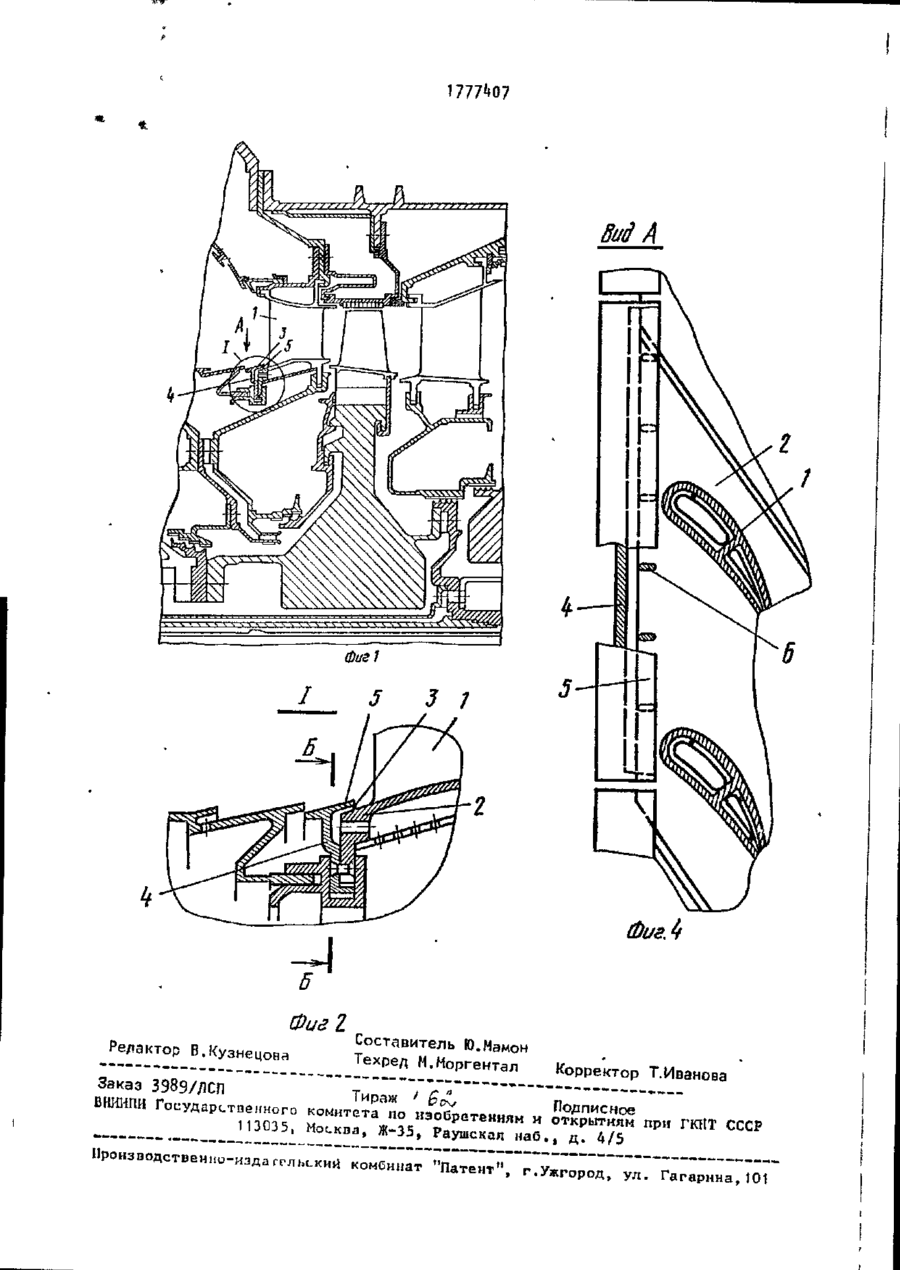

о Н ••, ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (И) (5i>6 F 01 Р 9/02 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) -, ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 46^7572/06 (22) 06.02.89 (72) М.Г.Колотиленко, В.Л.Лятуринский и В.И.Яишников (56) 1. Патент Франции № 260^750, кл. F 02 С 7/18, 1986. 2. Авторское свидетельство СССР № 13*19371, кл. F 01 D 9/00, 1981 (непублик.). (54) СОПЛОВОЙ АППАРАТ ГАЗОВОЙ ТУРБИНЫ (57) Изобретение относится к транспортному машиностроению и может быть использованої в газовых турбинах авиационных двигателей. Целью изобретения является повышение экономичности и надежности газовой турбины путем уменьшения газодинамических потерь в сопловом аппарате. При работе турбины охлаждающий возлух подается в кольцевой канал 3 и, выходя из него, смешивается с основным потоком газа и охлаждает блоки лопаток 1 и внутреннюю обечайку 2, 1 з.п.ф-лы, 4 ил о Б-Б С фиг.З 1,3-92 \; 1777^07 Изобретение относится к транспортному машиностроению и может быть использовано в газовых турбинах авиационных двиг ат елей. Известен сопловой аппарат газовой турбины, содеру
