Вузол опори прокатного валка
Номер патенту: 14345
Опубліковано: 25.04.1997
Автори: Шпак Віктор Іванович, Потапкін Юрій Вікторович, Потапкін Віктор Федорович, Кіраль Володимир Миколайович, Федорінов Володимир Анатольович
Формула / Реферат

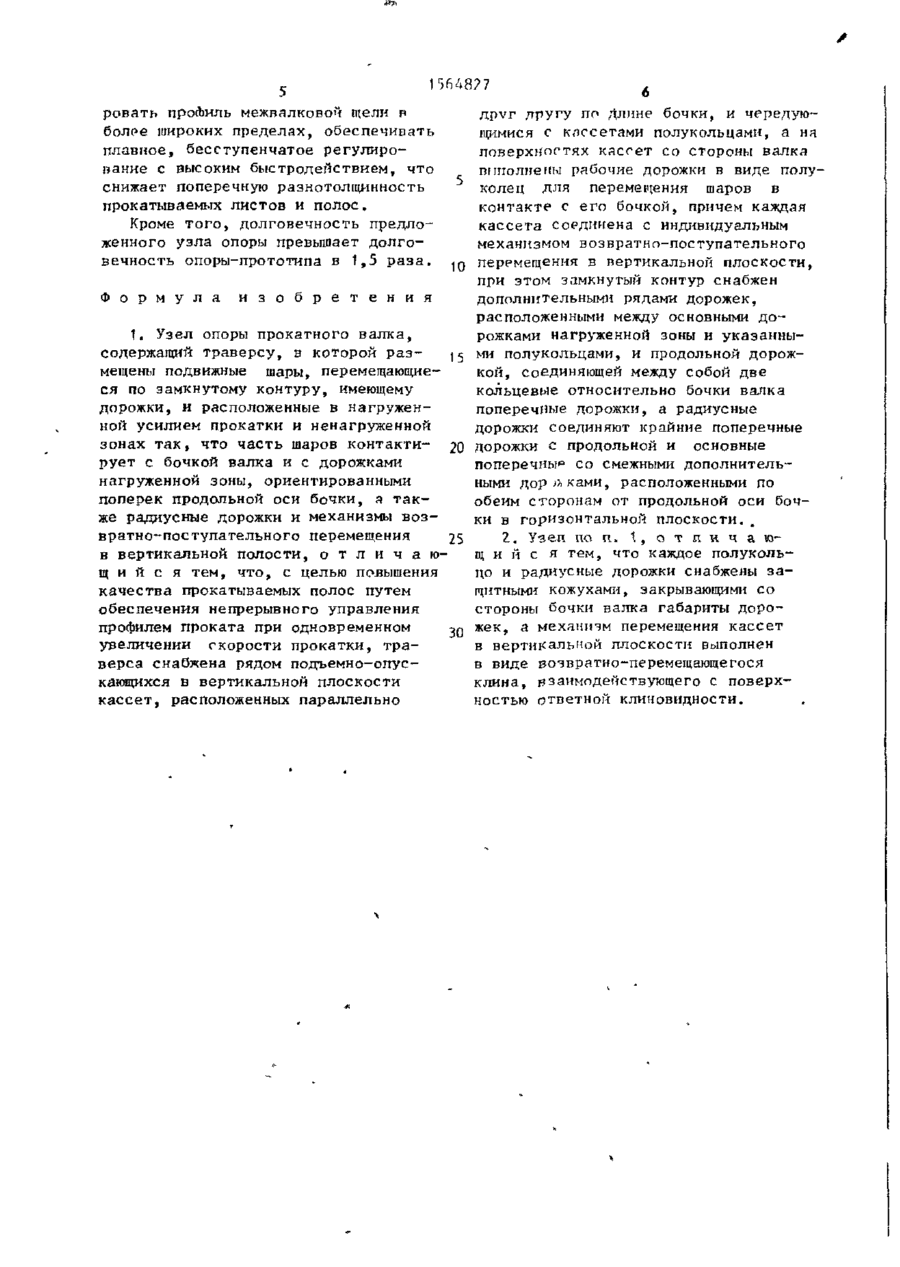

1. Узел опоры прокатного валка, содержащий траверсу, в которой размещены подвижные шары, перемещающиеся по замкнутому контуру, имеющему дорожки, и расположенные в нагруженной усилием прокатки и ненагруженной зонах так, что часть шаров контактирует с бочкой валка и с дорожками нагруженной зоны, ориентированными поперек продольной оси бочки, а также радиусные дорожки и механизмы возвратно-поступательного перемещения в вертикальной плоскости, отличающийся тем, что, с целью повышения качества прокатываемых полос путем обеспечения непрерывного управления профилем проката при одновременном увеличении скорости прокатки, траверса снабжена рядом подъемно-опускающихся в вертикальной плоскости кассет, расположенных параллельно друг другу по длине бочки, и чередующимися с кассетами полукольцами, а на поверхностях кассет со стороны валка выполнены рабочие дорожки в виде полуколец для перемещения шаров в контакте с его бочкой, причем каждая кассета соединена с индивидуальным механизмом возвратно-поступательного перемещения в вертикальной плоскости, при этом замкнутый контур снабжен дополнительными рядами дорожек, расположенными между основными дорожками нагруженной зоны и указанными полукольцами, и продольной дорожкой, соединяющей между собой две кольцевые относительно бочки валка поперечные дорожки, а радиусные дорожки соединяют крайние поперечные дорожки с продольной и основные поперечные со смежными дополнительными дорожками, расположенными по обеим сторонам от продольной оси бочки в горизонтальной плоскости.
2. Узел по п. 1, отличающийся тем, что каждое полукольцо и радиусные дорожки снабжены защитными кожухами, закрывающими со стороны бочки валка габариты дорожек, а механизм перемещения кассет в вертикальной плоскости выполнен в виде возвратно-перемещающегося клина. взаимодействующего с поверхностью ответной клиновидности.
Текст

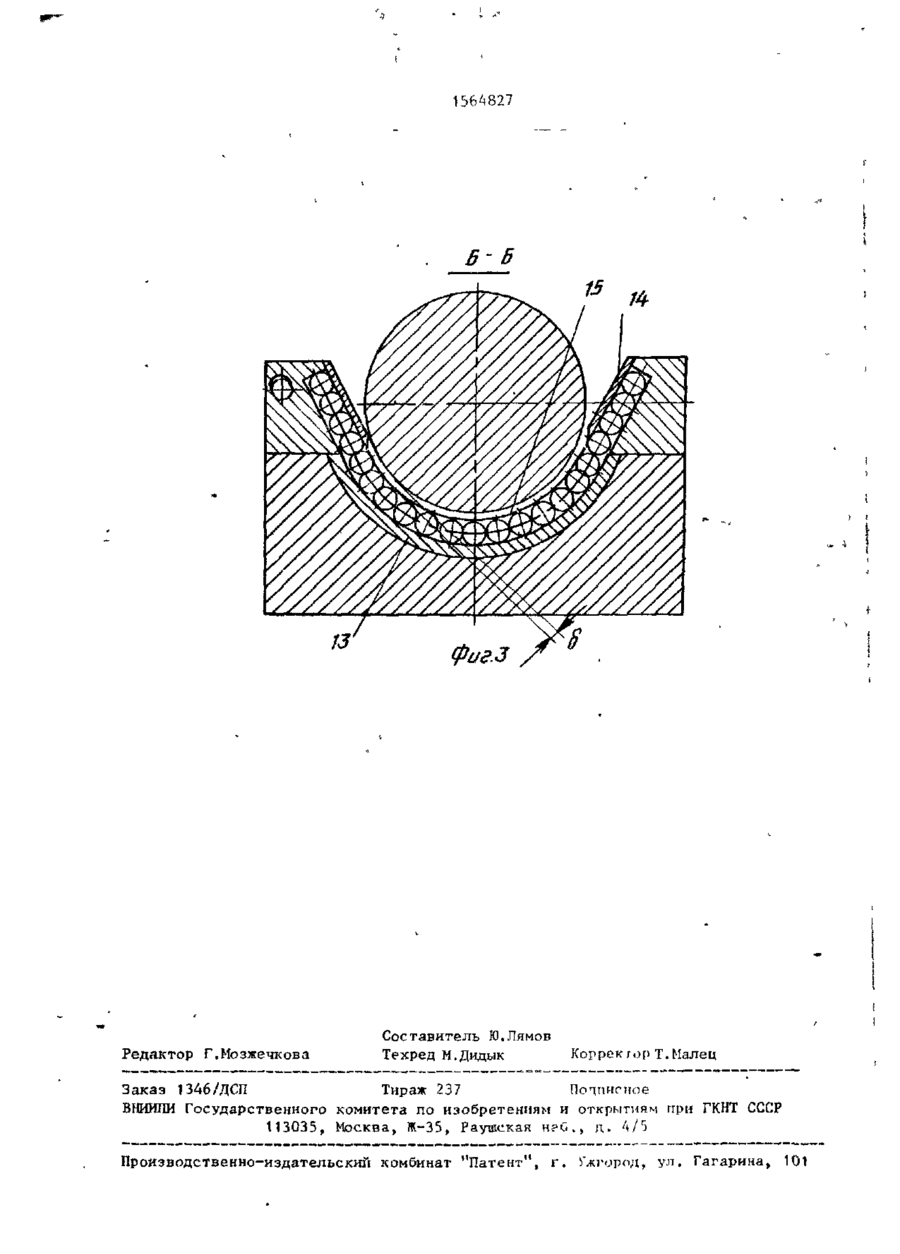

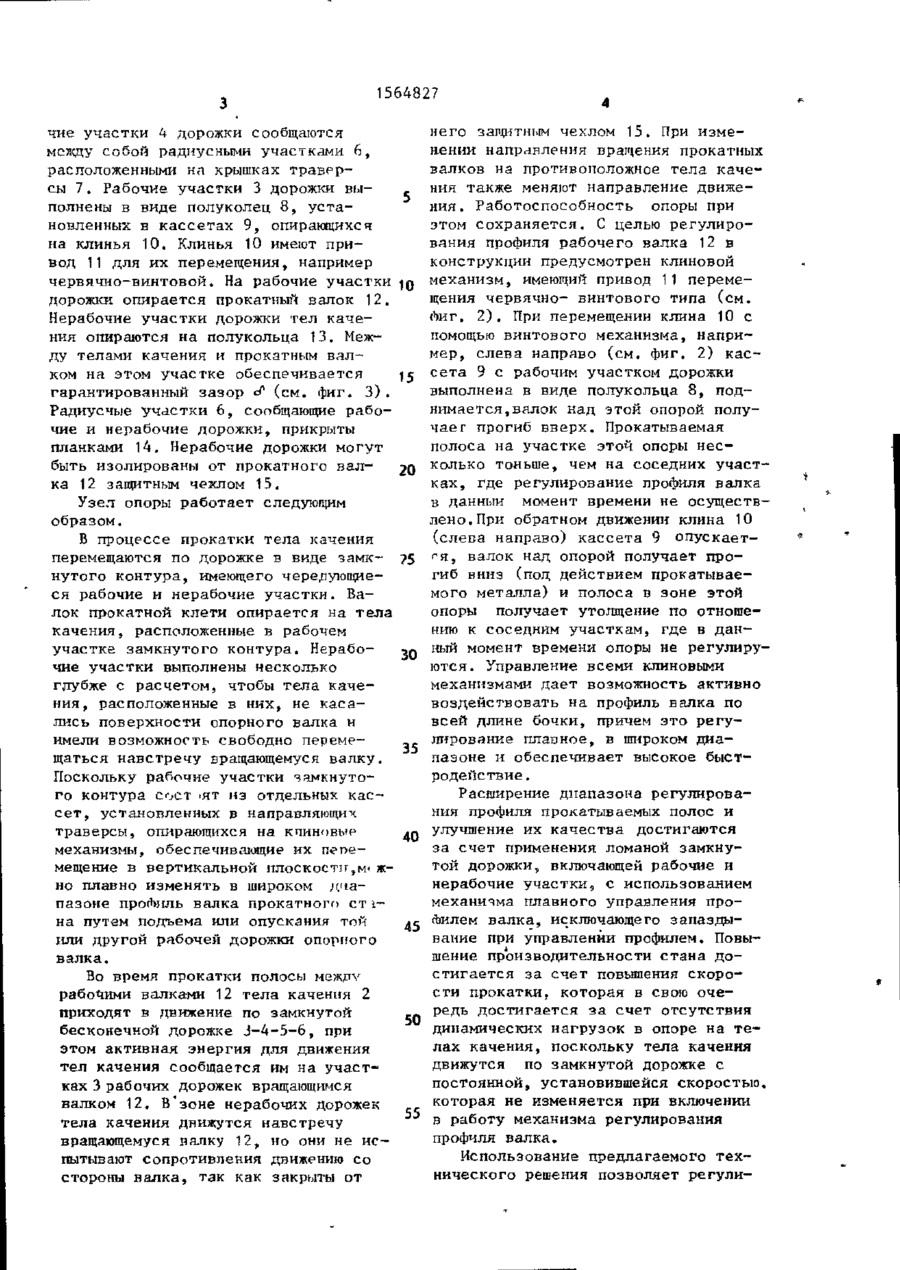

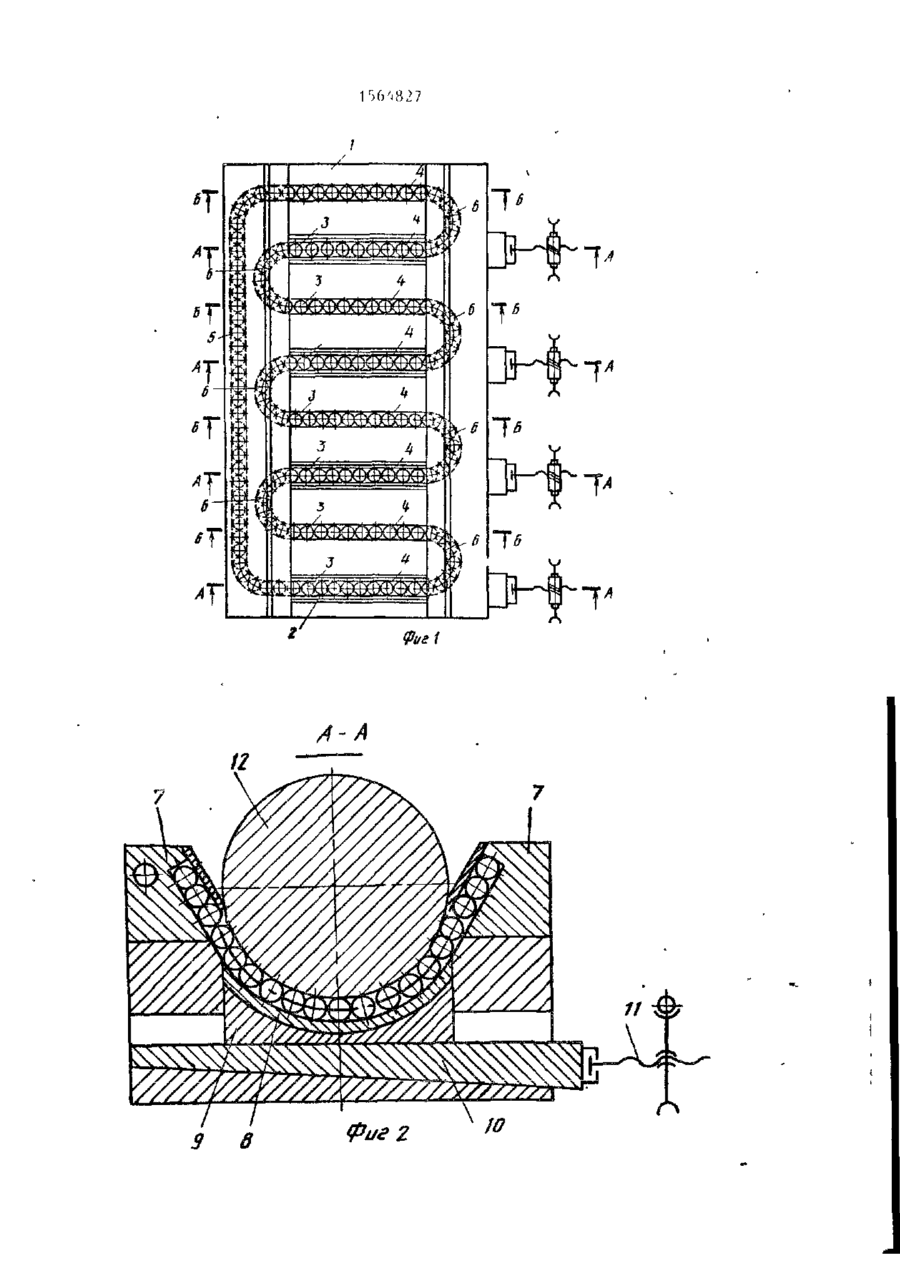

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1564827 В ?1 В 27'02, ОС:; о А1 31/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ J (21) 4414820/° 02 1 (22) 2 5 . 0 4 . ,й (71) Крамл"о*' ий иидустриальный институт ,v (72) В.Ф.Лота LIMH, В.И.Шпак, В.А. »Ьедоринов, Ю,В.Потапкин и В.Н.Кираль (53) 621.771.0/3 (088.8) (56) Авторское свидетельство CCCF £ 1445022, кл. В 21 В 13/14, 1987. (54) УЗЕЛ ОПОРЫ ПРОКАТНОГО ВАЛКА (57) Изобретение относится к прокатному производству и может быть использовано для получения листов и полос. Цель изобретения - повышение качества прокатываемых полос путем обеспечения непрерывности управления профилем проката при одновременномувеличении скорости прокатки. Узел опоры с.остоит из траверсы 1, в которой размещены подвижные шары 2, перемещающиеся по замкнутому контуру, имеющему дорожки. Рабочие участки 3 дорожки и нерабочие участки 4 до Изобретение относится к прокатному производству, конкретно к конструкциям опорных узлон. прокатных валков, и может быть использовано для получения листов и полос. Цель изобретения - повышение качества прокатываемых полос путем обеспечения непрерывности управления проЛнлем проката при одновременном увеличении скорости прокатки. На Лиг. 1 показан предлагаемый узел опоры валка прокатной клети^ " , 18-90 рожки сообщаются между собой радиусными участками 6, расположенными в крышках траверсы. Рабочие участки дорожки выполнены в виде полуколец, установленнях в кассетах, опирающихся на клинья. Клинья имеют привод для их перемещения, например червячновинтового типа. Ьа рабочие участки * дорожки опирается прокатный валок. Нерабочие участки дорожки тел качения опираются на полукольца. Между телами качения и прокатным валком на этом участке обеспечивается гарантированный зазор
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport assembly of forming roll
Автори англійськоюPotapkin Viktor Fedorovych, Shpak Viktor Ivanovych, Kiral Volodymyr Mykolaiovych, Fedorinov Volodymyr Anatoliovych, Potapkin Yurii Viktorovych
Назва патенту російськоюУзел опоры прокатного валка
Автори російськоюПотапкин Виктор Федорович, Шпак Виктор Иванович, Кираль Владимир Николаевич, Федоринов Владимир Анатольевич, Потапкин Юрий Викторович
МПК / Мітки
МПК: B21B 31/00, B21B 27/02
Мітки: прокатного, опори, валка, вузол
