Установка комплексного неруйнівного контролю бурильних труб

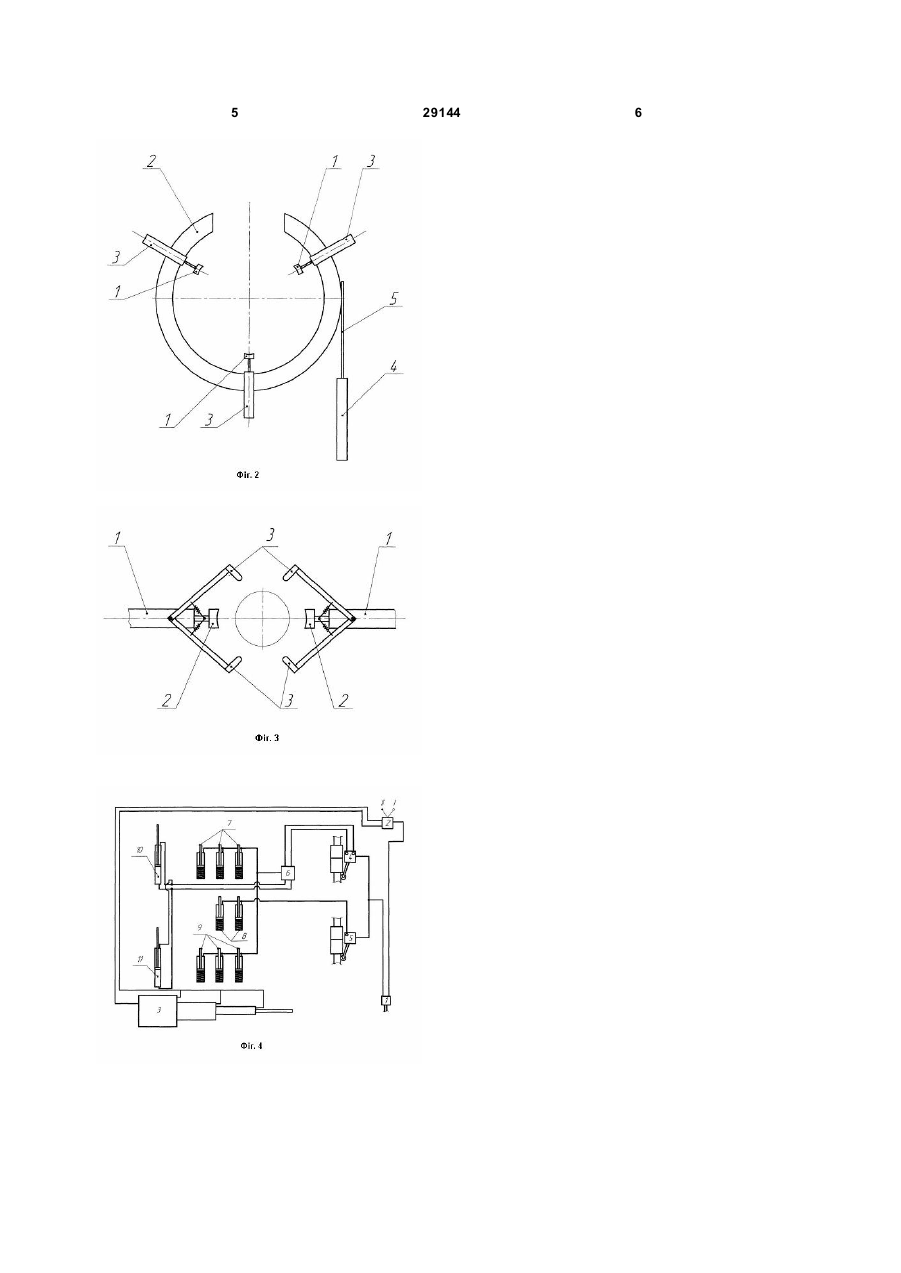

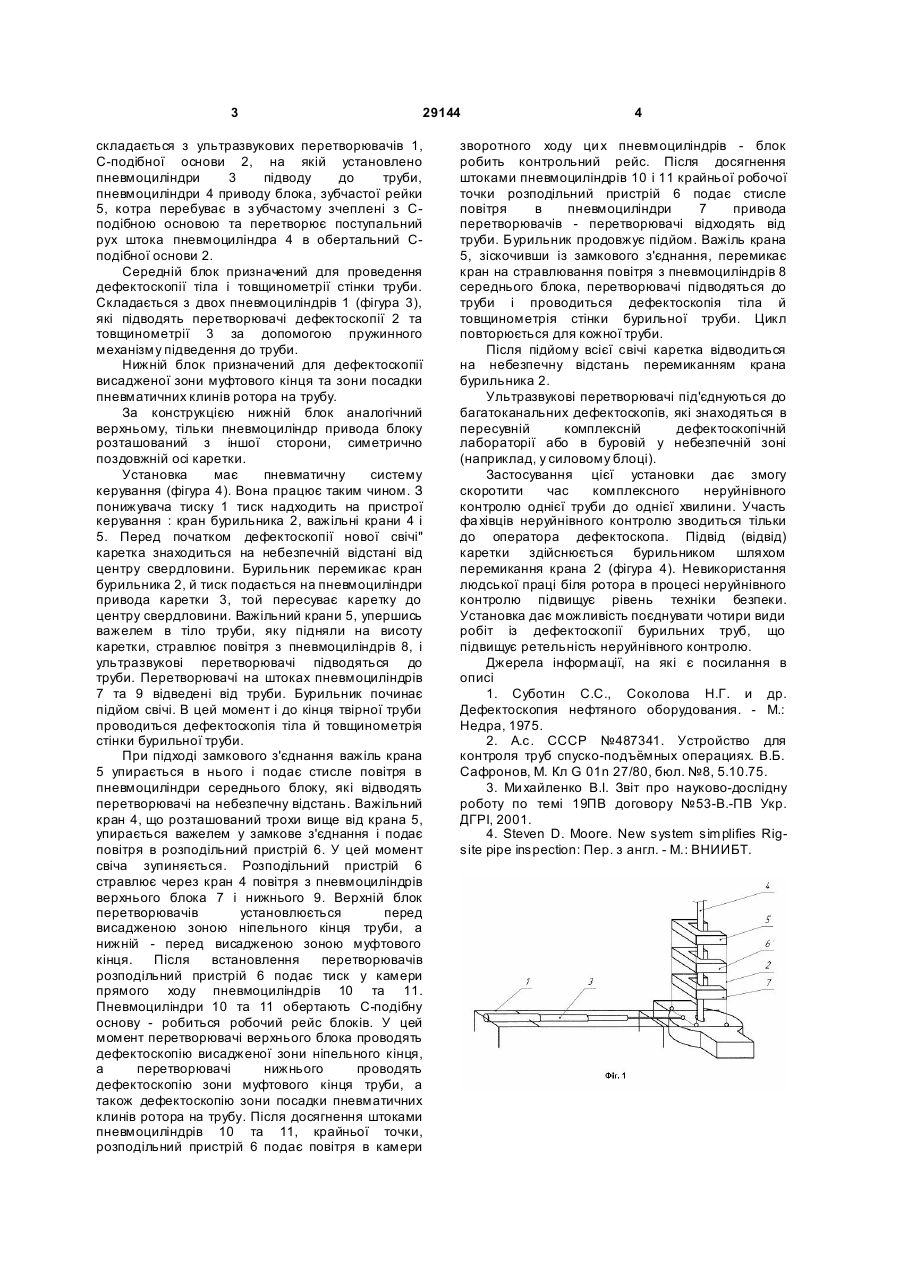

Установка комплексного неруйнівного контролю бурильних тр уб, що складається з ультразвукових перетворювачів, які підключені до дефектоскопів, яка відрізняється тим, що вона має основу та каретку, виконавчі механізми яких керуються пневматичною системою. (19) (21) u200707331 (22) 02.07.2007 (24) 10.01.2008 (72) ФЕДОРЧЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, UA, С АВИК ВАСИЛЬ МИКОЛАЙОВИЧ, U A, ТИМОШЕНКО В'ЯЧЕСЛАВ МИХАЙЛОВИЧ, U A (73) ПОЛТАВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА, U A 3 29144 складається з ультразвукових перетворювачів 1, С-подібної основи 2, на якій установлено пневмоциліндри 3 підводу до труби, пневмоциліндри 4 приводу блока, зубчастої рейки 5, котра перебуває в з убчастому зчеплені з Сподібною основою та перетворює поступальний рух штока пневмоциліндра 4 в обертальний Сподібної основи 2. Середній блок призначений для проведення дефектоскопії тіла і товщинометрії стінки труби. Складається з двох пневмоциліндрів 1 (фігура 3), які підводять перетворювачі дефектоскопії 2 та товщинометрії 3 за допомогою пружинного механізму підведення до труби. Нижній блок призначений для дефектоскопії висадженої зони муфтового кінця та зони посадки пневматичних клинів ротора на трубу. За конструкцією нижній блок аналогічний верхньому, тільки пневмоциліндр привода блоку розташований з іншої сторони, симетрично поздовжній осі каретки. Установка має пневматичну систему керування (фігура 4). Вона працює таким чином. З понижувача тиску 1 тиск надходить на пристрої керування : кран бурильника 2, важільні крани 4 і 5. Перед початком дефектоскопії нової свічі" каретка знаходиться на небезпечній відстані від центру свердловини. Бурильник перемикає кран бурильника 2, й тиск подається на пневмоциліндри привода каретки 3, той пересуває каретку до центру свердловини. Важільний крани 5, упершись важелем в тіло труби, яку підняли на висоту каретки, стравлює повітря з пневмоциліндрів 8, і ультразвукові перетворювачі підводяться до труби. Перетворювачі на штоках пневмоциліндрів 7 та 9 відведені від труби. Бурильник починає підйом свічі. В цей момент і до кінця твірної труби проводиться дефектоскопія тіла й товщинометрія стінки бурильної труби. При підході замкового з'єднання важіль крана 5 упирається в нього і подає стисле повітря в пневмоциліндри середнього блоку, які відводять перетворювачі на небезпечну відстань. Важільний кран 4, що розташований трохи вище від крана 5, упирається важелем у замкове з'єднання і подає повітря в розподільний пристрій 6. У цей момент свіча зупиняється. Розподільний пристрій 6 стравлює через кран 4 повітря з пневмоциліндрів верхнього блока 7 і нижнього 9. Верхній блок перетворювачів установлюється перед висадженою зоною ніпельного кінця труби, а нижній - перед висадженою зоною муфтового кінця. Після встановлення перетворювачів розподільний пристрій 6 подає тиск у камери прямого ходу пневмоциліндрів 10 та 11. Пневмоциліндри 10 та 11 обертають С-подібну основу - робиться робочий рейс блоків. У цей момент перетворювачі верхнього блока проводять дефектоскопію висадженої зони ніпельного кінця, а перетворювачі нижнього проводять дефектоскопію зони муфтового кінця труби, а також дефектоскопію зони посадки пневматичних клинів ротора на трубу. Після досягнення штоками пневмоциліндрів 10 та 11, крайньої точки, розподільний пристрій 6 подає повітря в камери 4 зворотного ходу ци х пневмоциліндрів - блок робить контрольний рейс. Після досягнення штоками пневмоциліндрів 10 і 11 крайньої робочої точки розподільний пристрій 6 подає стисле повітря в пневмоциліндри 7 привода перетворювачів - перетворювачі відходять від труби. Бурильник продовжує підйом. Важіль крана 5, зіскочивши із замкового з'єднання, перемикає кран на стравлювання повітря з пневмоциліндрів 8 середнього блока, перетворювачі підводяться до труби і проводиться дефектоскопія тіла й товщинометрія стінки бурильної труби. Цикл повторюється для кожної труби. Після підйому всієї свічі каретка відводиться на небезпечну відстань перемиканням крана бурильника 2. Ультразвукові перетворювачі під'єднуються до багатоканальних дефектоскопів, які знаходяться в пересувній комплексній дефектоскопічній лабораторії або в буровій у небезпечній зоні (наприклад, у силовому блоці). Застосування цієї установки дає змогу скоротити час комплексного неруйнівного контролю однієї труби до однієї хвилини. Участь фа хівців неруйнівного контролю зводиться тільки до оператора дефектоскопа. Підвід (відвід) каретки здійснюється бурильником шляхом перемикання крана 2 (фігура 4). Невикористання людської праці біля ротора в процесі неруйнівного контролю підвищує рівень техніки безпеки. Установка дає можливість поєднувати чотири види робіт із дефектоскопії бурильних труб, що підвищує ретельність неруйнівного контролю. Джерела інформації, на які є посилання в описі 1. Суботин С.С., Соколова Н.Г. и др. Дефектоскопия нефтяного оборудования. - М.: Недра, 1975. 2. А.с. СССР №487341. Устройство для контроля труб спуско-подъёмных операциях. В.Б. Сафронов, М. Кл G 01n 27/80, бюл. №8, 5.10.75. 3. Ми хайленко B.I. Звіт про науково-дослідну роботу по темі 19ПВ договору №53-В.-ПВ Укр. ДГРІ, 2001. 4. Steven D. Moore. New system simplifies Rigsite pipe inspection: Пер. з англ. - М.: ВНИИБТ. 5 29144 6
