Робоче обладнання бульдозера
Номер патенту: 12428
Опубліковано: 15.02.2006
Автори: Хмара Леонід Андрійович, Деревянчук Михайло Іванович, Максюк Андрій Анатолійович, Басій В'ячеслав Васильович
Формула / Реферат
Робоче обладнання бульдозера, що містить відвал, штовхальні бруси і бокові гідрокеровані обмежувальні елементи, яке відрізняється тим, що гідроциліндри розміщені відносно штовхальних брусів вертикально і з'єднані з обмежувальними елементами за допомогою кривошипно-шатунного механізму, при цьому кривошипи закріплені на штовхальних брусах, а шатуни - на кронштейнах, встановлених на задніх кромках обмежувальних елементів, в котрих виконані повздовжні прорізі, в яких розміщені втулки-котки.
Текст

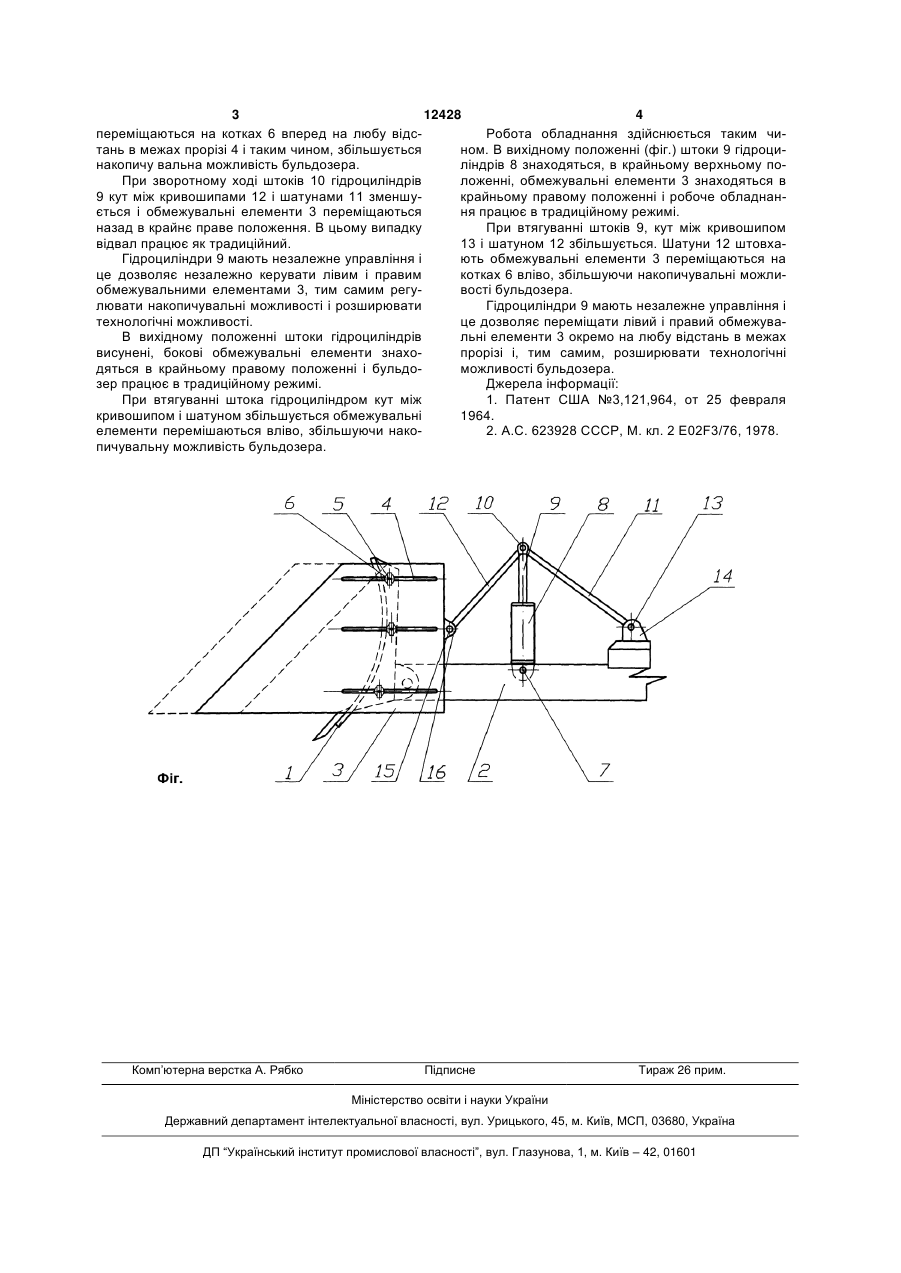

Робоче обладнання бульдозера, що містить відвал, штовхальні бруси і бокові гідрокеровані 3 12428 4 переміщаються на котках 6 вперед на любу відсРобота обладнання здійснюється таким читань в межах прорізі 4 і таким чином, збільшується ном. В вихідному положенні (фіг.) штоки 9 гідроцинакопичу вальна можливість бульдозера. ліндрів 8 знаходяться, в крайньому верхньому поПри зворотному ході штоків 10 гідроциліндрів ложенні, обмежувальні елементи 3 знаходяться в 9 кут між кривошипами 12 і шатунами 11 зменшукрайньому правому положенні і робоче обладнанється і обмежувальні елементи 3 переміщаються ня працює в традиційному режимі. назад в крайнє праве положення. В цьому випадку При втягуванні штоків 9, кут між кривошипом відвал працює як традиційний. 13 і шатуном 12 збільшується. Шатуни 12 штовхаГідроциліндри 9 мають незалежне управління і ють обмежувальні елементи 3 переміщаються на це дозволяє незалежно керувати лівим і правим котках 6 вліво, збільшуючи накопичувальні можлиобмежувальними елементами 3, тим самим регувості бульдозера. лювати накопичувальні можливості і розширювати Гідроциліндри 9 мають незалежне управління і технологічні можливості. це дозволяє переміщати лівий і правий обмежуваВ вихідному положенні штоки гідроциліндрів льні елементи 3 окремо на любу відстань в межах висунені, бокові обмежувальні елементи знахопрорізі і, тим самим, розширювати технологічні дяться в крайньому правому положенні і бульдоможливості бульдозера. зер працює в традиційному режимі. Джерела інформації: При втягуванні штока гідроциліндром кут між 1. Патент США №3,121,964, от 25 февраля кривошипом і шатуном збільшується обмежувальні 1964. елементи перемішаються вліво, збільшуючи нако2. А.С. 623928 СССР, М. кл. 2 Е02F3/76, 1978. пичувальну можливість бульдозера. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive equipment of bulldozer
Автори англійськоюKhmara Leonid Andriiovych, Derevianchuk Mykhailo Ivanovych, Basii Viacheslav Vasyliovych
Назва патенту російськоюРабочая оснастка бульдозера
Автори російськоюХмара Леонид Андреевич, Деревянчук Михаил Иванович, Дерев'янчук Михаил Иванович, Басий Вячеслав Васильевич
МПК / Мітки
МПК: E02F 3/76
Мітки: бульдозера, обладнання, робоче
Код посилання
<a href="https://ua.patents.su/2-12428-roboche-obladnannya-buldozera.html" target="_blank" rel="follow" title="База патентів України">Робоче обладнання бульдозера</a>
Робоче обладнання бульдозера
Номер патенту: 12413
Опубліковано: 15.02.2006
Автори: Хмара Леонід Андрійович, Деревянчук Михайло Іванович, Максюк Андрій Анатолійович, Басій В'ячеслав Васильович
МПК: E02F 3/76
Мітки: робоче, обладнання, бульдозера
Формула / Реферат:
Робоче обладнання бульдозера, що містить відвал, штовхальні бруси і бокові гідрокеровані обмежувальні елементи, яке відрізняється тим, що обмежувальні елементи виконані у вигляді напрямних рамок, прикріплених до відвала, з розміщеними в них боковими щоками, при цьому передні стійки рамок нахилені під кутом 40-50° до штовхальних брусів, а задні – вертикальні і серединами з'єднані з гідроциліндрами, штоки яких прикріплені шарнірно до щік.
Робоче обладнання бульдозера
Номер патенту: 10336
Опубліковано: 15.11.2005
Автори: Деревянчук Михайло Іванович, Басій В'ячеслав Васильович, Шатов Сергій Васильович, Хмара Леонід Андрійович
МПК: E02F 3/76
Мітки: бульдозера, робоче, обладнання
Формула / Реферат:
Робоче обладнання бульдозера, що містить відвал з лобовою поверхнею і різальним ножем, штовхальні бруси, бокові гідрокеровані обмежувальні елементи і поворотні розпушувачі, орієнтовані в бік штовхальних брусів, яке відрізняється тим, що всередині пустотілих обмежувальних елементів установлені тяги, які нижніми кінцями з'єднані з розпушувачами, а верхніми - із двоплечими важелями, які з'єднані з гідроциліндрами, встановленими з тильного боку...
Універсальне робоче обладнання бульдозера
Номер патенту: 72685
Опубліковано: 15.03.2005
Автори: Хмара Леонід Андрійович, Деревянчук Михайло Іванович, Кроль Роман Миколайович, Соколов Ігор Анатолійович
МПК: E02F 3/76
Мітки: обладнання, універсальне, робоче, бульдозера
Формула / Реферат:
Універсальне робоче обладнання бульдозера, що містить базовий трактор з відвалом, щелепний захват із шнеком та гідроприводом, яке відрізняється тим, що воно додатково обладнане двоплечим гідроважелем, шарнірно з'єднаним з відвалом та щелепним захватом.
Робоче обладнання бульдозера
Номер патенту: 2377
Опубліковано: 15.03.2004
Автори: Аржаєв Геннадій Олександрович, Штопенко Павло Павлович, Смірнов Вячеслав Миколайович, Заноздра Сергій Вікторович
МПК: E02F 3/76
Мітки: робоче, обладнання, бульдозера
Формула / Реферат:
Робоче обладнання бульдозера, що складається з неповоротного відвалу, на якому встановлено коробку жорсткості та шарнірно-поворотні розпушуючі зубці, які складаються з наконечників та стійок, з'єднаних з гідроциліндрами керування та періодично контактуючими своїми тильними поверхнями з коробкою жорсткості, яке відрізняється тим, що шарнір кріплення кожного зубця розташований відносно тильної, контактуючої з коробкою жорсткості поверхні...
Робоче обладнання бульдозера
Номер патенту: 39310
Опубліковано: 15.06.2001
Автори: Хмара Леонід Андрійович, Деревянчук Михайло Іванович, Кроль Роман Миколайович, Соколов Ігор Анатолійович
МПК: E02F 3/76
Мітки: обладнання, робоче, бульдозера
Формула / Реферат:
Робоче обладнання бульдозера, що містить базовий трактор з відвалом, щелепний захват із шнеком та гідроприводом, яке відрізняється тим, що воно обладнане двома шнековими робочими органами різного діаметра, які мають спільний гідропривід для обертання шнеків та незалежні приводи для їх підіймання та опускання.
